Смеситель строительных растворов

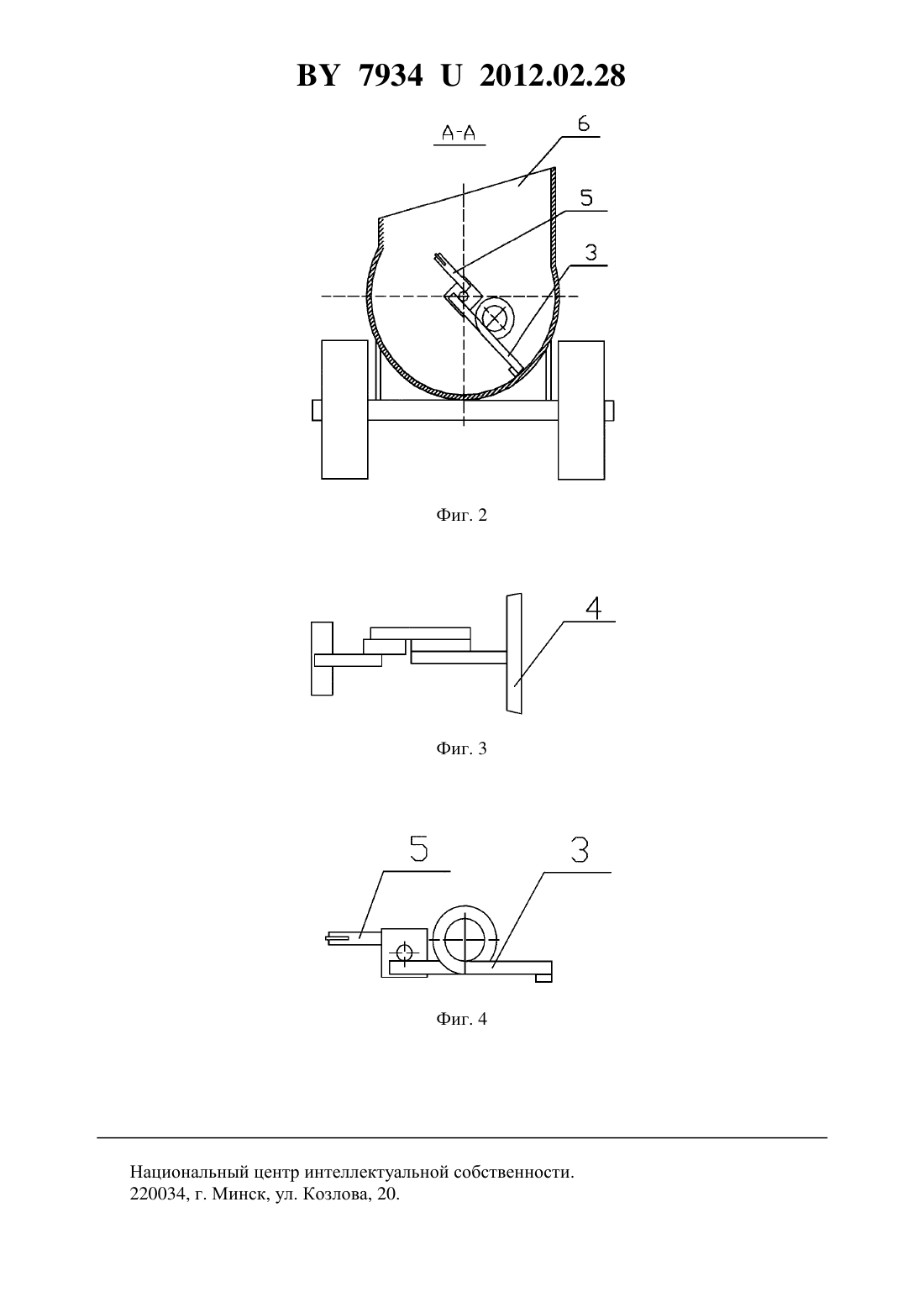

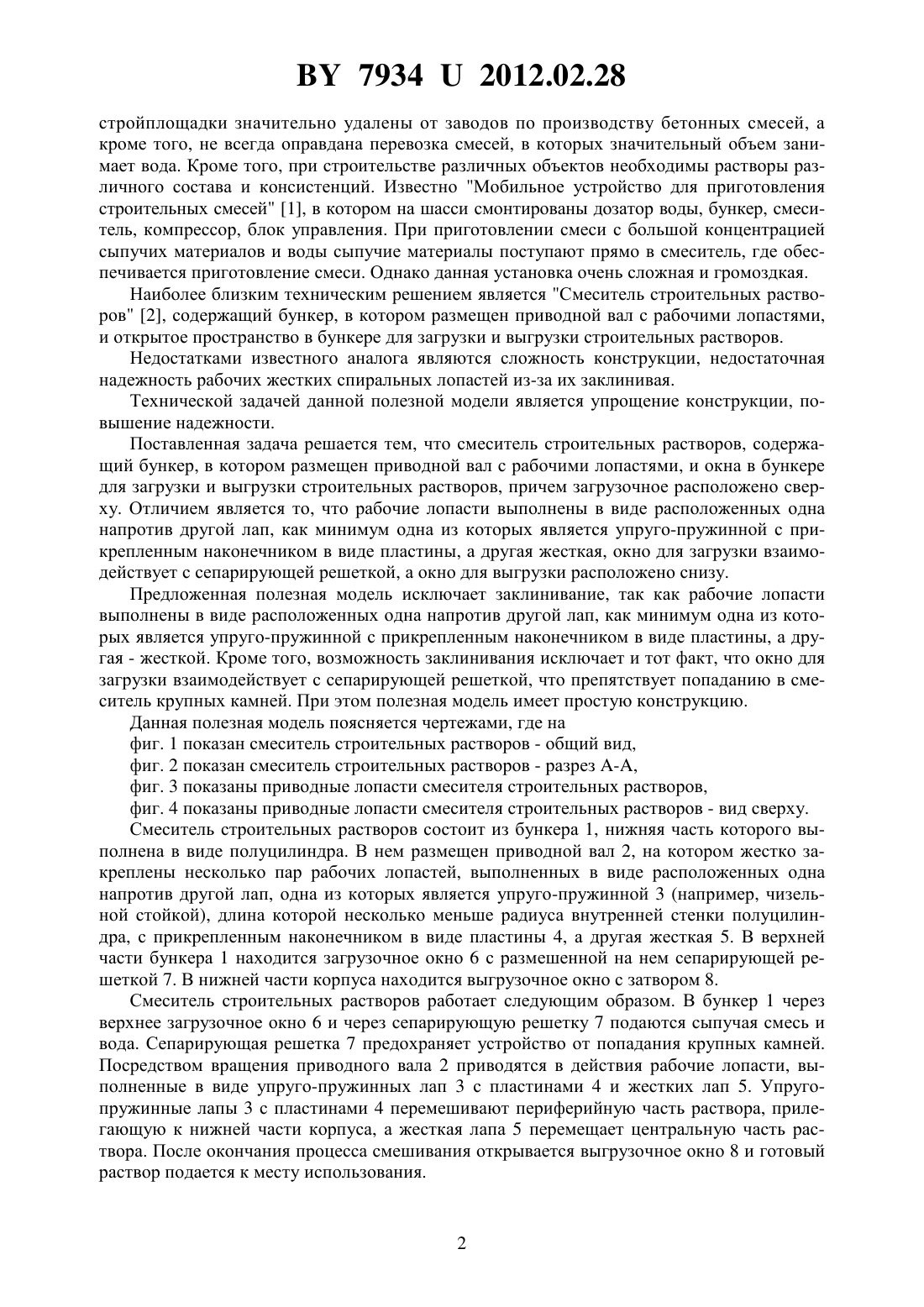

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сытин Леонид Степанович(72) Автор Сытин Леонид Степанович(73) Патентообладатель Сытин Леонид Степанович(57) Смеситель строительных растворов, содержащий бункер, в котором размещен приводной вал с рабочими лопастями, и окна в бункере для загрузки и выгрузки строительных растворов, причем загрузочное расположено сверху, отличающийся тем, что рабочие лопасти выполнены в виде расположенных одна напротив другой лап, как минимум одна из которых является упруго-пружинной с прикрепленным наконечником в виде пластины, а другая жесткая, окно для загрузки взаимодействует с сепарирующей решеткой, а окно для выгрузки расположено снизу. Фиг. 1 Данная полезная модель относится к области строительства, а именно к устройствам приготовления строительных растворов. Из уровня техники широко известны технические решения, когда цементные растворы, уже готовые, привозят на стройплощадки в контейнерах на автомобилях, так называемых бетоновозах. Однако это не всегда экономически выгодно и оправдано. Зачастую 79342012.02.28 стройплощадки значительно удалены от заводов по производству бетонных смесей, а кроме того, не всегда оправдана перевозка смесей, в которых значительный объем занимает вода. Кроме того, при строительстве различных объектов необходимы растворы различного состава и консистенций. Известно Мобильное устройство для приготовления строительных смесей 1, в котором на шасси смонтированы дозатор воды, бункер, смеситель, компрессор, блок управления. При приготовлении смеси с большой концентрацией сыпучих материалов и воды сыпучие материалы поступают прямо в смеситель, где обеспечивается приготовление смеси. Однако данная установка очень сложная и громоздкая. Наиболее близким техническим решением является Смеситель строительных растворов 2, содержащий бункер, в котором размещен приводной вал с рабочими лопастями,и открытое пространство в бункере для загрузки и выгрузки строительных растворов. Недостатками известного аналога являются сложность конструкции, недостаточная надежность рабочих жестких спиральных лопастей из-за их заклинивая. Технической задачей данной полезной модели является упрощение конструкции, повышение надежности. Поставленная задача решается тем, что смеситель строительных растворов, содержащий бункер, в котором размещен приводной вал с рабочими лопастями, и окна в бункере для загрузки и выгрузки строительных растворов, причем загрузочное расположено сверху. Отличием является то, что рабочие лопасти выполнены в виде расположенных одна напротив другой лап, как минимум одна из которых является упруго-пружинной с прикрепленным наконечником в виде пластины, а другая жесткая, окно для загрузки взаимодействует с сепарирующей решеткой, а окно для выгрузки расположено снизу. Предложенная полезная модель исключает заклинивание, так как рабочие лопасти выполнены в виде расположенных одна напротив другой лап, как минимум одна из которых является упруго-пружинной с прикрепленным наконечником в виде пластины, а другая - жесткой. Кроме того, возможность заклинивания исключает и тот факт, что окно для загрузки взаимодействует с сепарирующей решеткой, что препятствует попаданию в смеситель крупных камней. При этом полезная модель имеет простую конструкцию. Данная полезная модель поясняется чертежами, где на фиг. 1 показан смеситель строительных растворов - общий вид,фиг. 2 показан смеситель строительных растворов - разрез -,фиг. 3 показаны приводные лопасти смесителя строительных растворов,фиг. 4 показаны приводные лопасти смесителя строительных растворов - вид сверху. Смеситель строительных растворов состоит из бункера 1, нижняя часть которого выполнена в виде полуцилиндра. В нем размещен приводной вал 2, на котором жестко закреплены несколько пар рабочих лопастей, выполненных в виде расположенных одна напротив другой лап, одна из которых является упруго-пружинной 3 (например, чизельной стойкой), длина которой несколько меньше радиуса внутренней стенки полуцилиндра, с прикрепленным наконечником в виде пластины 4, а другая жесткая 5. В верхней части бункера 1 находится загрузочное окно 6 с размешенной на нем сепарирующей решеткой 7. В нижней части корпуса находится выгрузочное окно с затвором 8. Смеситель строительных растворов работает следующим образом. В бункер 1 через верхнее загрузочное окно 6 и через сепарирующую решетку 7 подаются сыпучая смесь и вода. Сепарирующая решетка 7 предохраняет устройство от попадания крупных камней. Посредством вращения приводного вала 2 приводятся в действия рабочие лопасти, выполненные в виде упруго-пружинных лап 3 с пластинами 4 и жестких лап 5. Упругопружинные лапы 3 с пластинами 4 перемешивают периферийную часть раствора, прилегающую к нижней части корпуса, а жесткая лапа 5 перемещает центральную часть раствора. После окончания процесса смешивания открывается выгрузочное окно 8 и готовый раствор подается к месту использования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
