Мобильная смесительная установка

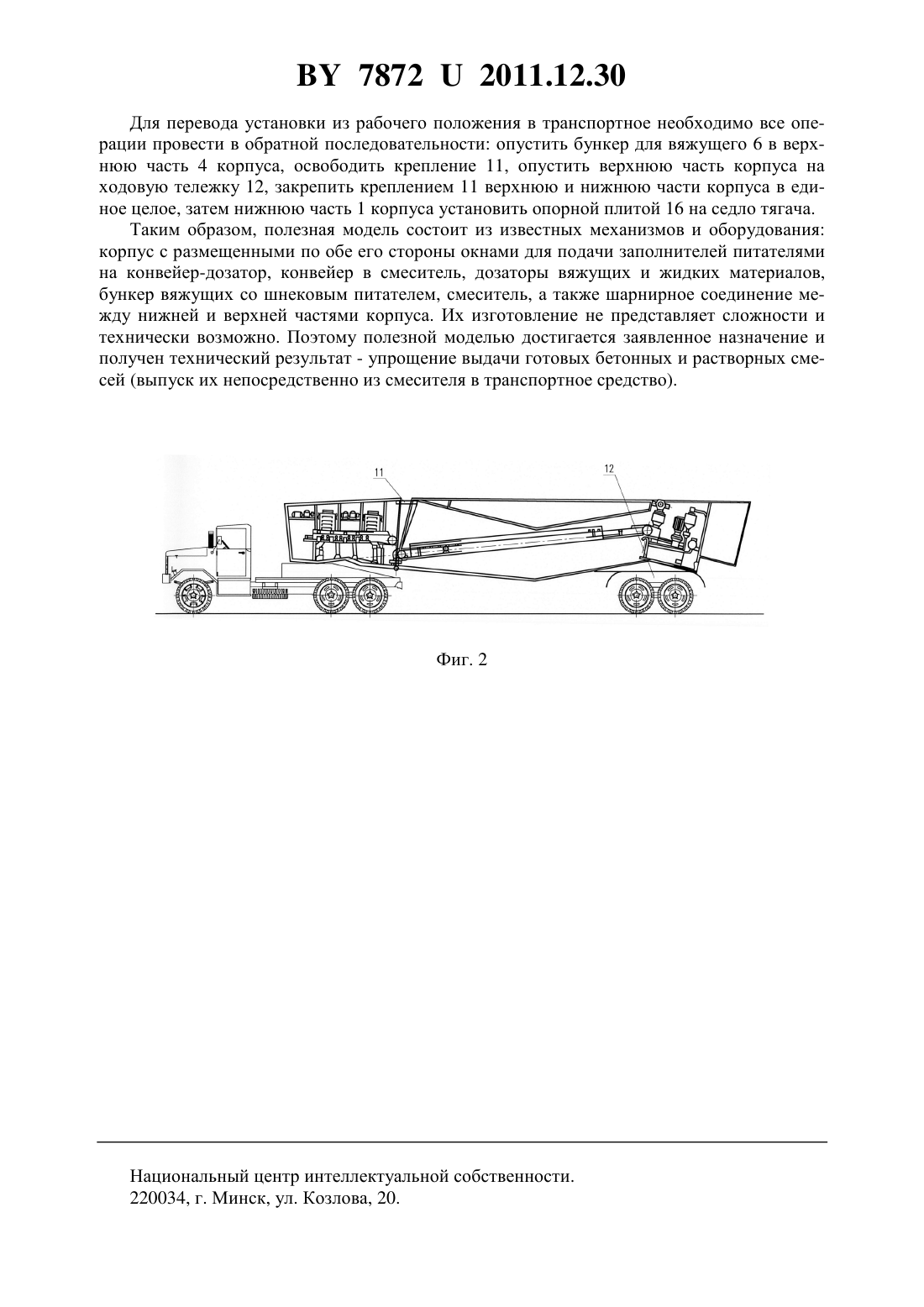

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Кузнецов Николай Иванович(72) Автор Кузнецов Николай Иванович(73) Патентообладатель Кузнецов Николай Иванович(57) Мобильная смесительная установка для приготовления бетонных и растворных смесей, включающая смонтированный на ходовой тележке корпус с размещенными по обе его стороны окнами для подачи заполнителей питателями на конвейер-дозатор, а также конвейер, дозаторы вяжущих и жидких материалов, бункер вяжущих со шнековым питателем и смеситель, отличающаяся тем, что корпус установки выполнен из двух частей,нижней и верхней, шарнирно соединенных в нижней плоскости его, при этом в рабочем положении нижняя часть опирается на поверхность площадки, а верхняя часть с расположенным в ней оборудованием имеет возможность поворачиваться в шарнирном соединении до положения, когда смеситель располагается на высоте, необходимой для выгрузки смесей в транспортное средство. 78722011.12.30 Полезная модель предназначена для приготовления бетонных и растворных смесей непосредственно на строительном объекте. Известные передвижные и сборно-разборные установки имеют ряд сложностей в эксплуатации, в том числе требуют специальных фундаментов, состоят из нескольких блоков, имеют сложную выгрузку смесей через конвейер, открытые, то есть подвержены воздействию атмосферных осадков. Известна мобильная смесительная установка для приготовления бетонных и растворных смесей, включающая смонтированный на ходовой тележке неразъемный корпус с размещенными по обе его стороны окнами для подачи заполнителей питателями на дозаторы, конвейер, дозаторы вяжущих и жидких материалов и бункер вяжущих со шнековым питателем, смеситель. Установка содержит также конвейер выдачи готовой смеси, что усложняет процесс выдачи и увеличивает затраты на обслуживание 1. Техническая задача полезной модели - исключить указанные недостатки и улучшить условия эксплуатации установки. Достигается это тем, что корпус установки выполнен из двух частей, нижней и верхней, шарнирно соединенных в нижней плоскости его, при этом в рабочем положении нижняя часть опирается на поверхность площадки, а верхняя часть с расположенным в ней оборудованием имеет возможность поворачиваться в шарнирном соединении до положения, когда смеситель располагается на высоте, необходимой для выгрузки смесей в транспортное средство. Выполнение корпуса установки из двух частей и наличие в ней шарнирного соединения позволяют верхней части корпуса поворачиваться относительно нижней части корпуса настолько, что смеситель, находящийся в верхней части корпуса, располагается на высоте, необходимой для выгрузки смесей в транспортной средство. Таким образом, введение шарнирного соединения частей корпуса позволило упростить выгрузку готовой смеси, исключив необходимость в конвейере для ее выгрузки. На фиг. 1 изображена установка в рабочем положении. На фиг. 2 - вид сбоку в транспортном положении. В нижней части 1 корпуса установлены конвейер-дозатор 2, питатели 3 заполнителей,например скребковые или лотковые вибропитатели, опорная плита 16 со шкворнем для соединения с тягачом, а также детали шарнирного соединения 17 с верхней частью корпуса. В верхней части 4 корпуса установлено оборудование конвейер 5 в смеситель, бункер 6 для вяжущего со шнековым питателем 8, смеситель 7, дозатор вяжущих 9, дозатор воды 10, детали шарнирного соединения 17 с нижней частью корпуса. Установка переводится из транспортного положения (фиг. 2) в рабочее положение(фиг. 1) следующим образом. После отсоединения от тягача корпус нижней частью опускается на площадку. Затем отпускается крепление 11 и отсоединяется ходовая тележка 12. Конец верхней части корпуса, где находится смеситель, поднимается подъемным механизмом, например краном,вверх, что обеспечивается шарнирным соединением 17 частей корпуса, и на заданной высоте опирается на две опорные стойки 13. Затем с помощью крепления 11 обе части корпуса вновь закрепляются в единую жесткую конструкцию уже в рабочем положении. Бункер для вяжущего 6 также с помощью крана устанавливается в рабочее положение поворотом вокруг оси шнекового питателя 8 и раскрепляется распорками 14 и 15. Заполнители подвозятся транспортом и загружаются с боков нижней части корпуса и через питатели заполнителей 3 дозируются конвейером-дозатором 2, с которого пересыпаются на конвейер 5 и подаются в смеситель 7. Вяжущие подаются цементовозом в бункер 6 и дозируются при помощи шнекового питателя 8 дозатором цемента 9, и далее подаются в смеситель 7. Вода из водопроводной сети дозируется дозатором воды 10 и заливается в смеситель 7. После изготовления смесь выгружается из смесителя 7 непосредственно в транспортное средство, например в автосамосвал. 2 78722011.12.30 Для перевода установки из рабочего положения в транспортное необходимо все операции провести в обратной последовательности опустить бункер для вяжущего 6 в верхнюю часть 4 корпуса, освободить крепление 11, опустить верхнюю часть корпуса на ходовую тележку 12, закрепить креплением 11 верхнюю и нижнюю части корпуса в единое целое, затем нижнюю часть 1 корпуса установить опорной плитой 16 на седло тягача. Таким образом, полезная модель состоит из известных механизмов и оборудования корпус с размещенными по обе его стороны окнами для подачи заполнителей питателями на конвейер-дозатор, конвейер в смеситель, дозаторы вяжущих и жидких материалов,бункер вяжущих со шнековым питателем, смеситель, а также шарнирное соединение между нижней и верхней частями корпуса. Их изготовление не представляет сложности и технически возможно. Поэтому полезной моделью достигается заявленное назначение и получен технический результат - упрощение выдачи готовых бетонных и растворных смесей (выпуск их непосредственно из смесителя в транспортное средство). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
