Выемочный комбайн

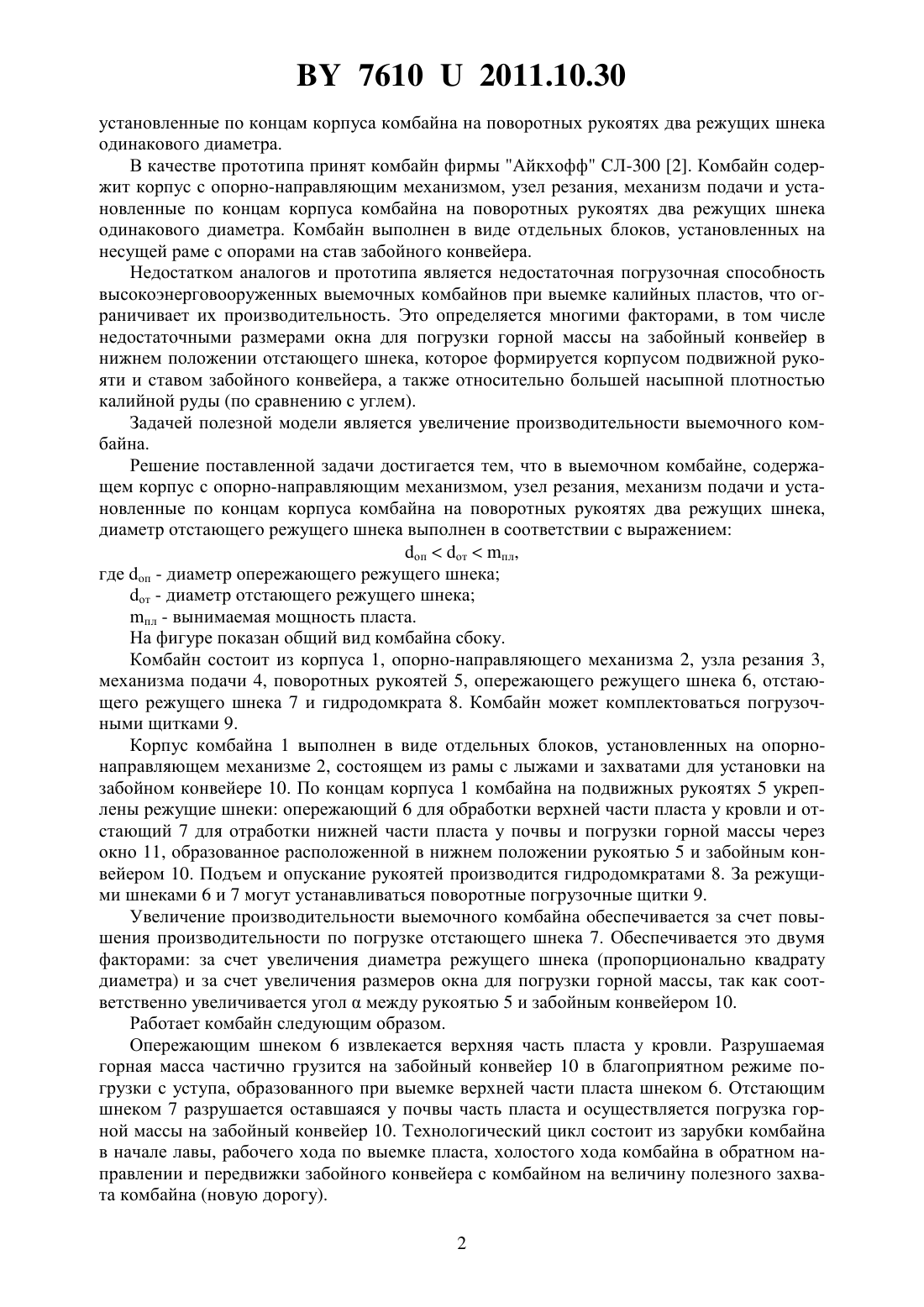

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Выемочный комбайн, содержащий корпус с опорно-направляющим механизмом, узел резания, механизм подачи и установленные по концам корпуса комбайна на поворотных рукоятях два режущих шнека, отличающийся тем, что диаметр отстающего режущего шнека выполнен в соответствии с выражением опотпл,где п - диаметр опережающего режущего шнека от - диаметр отстающего режущего шнека пл - вынимаемая мощность пласта.(56) 1. Морев А.Б., Смычник А.Д., Казаченко Г.В. Горные машины для калийных рудников. - Минск Интегралполиграф, 2009. - С. 247-269. 2. Морев А.Б., Смычник А.Д., Казаченко Г.В. Горные машины для калийных рудников. - Минск Интегралполиграф, 2009. - С. 255 (прототип). Полезная модель относится к горной промышленности и может быть использована при разработке длинными очистными забоями пластов полезных ископаемых, например,при разработке Старобинского месторождения калийных солей. Известно применение двухшнековых комбайнов на угольных шахтах и калийных рудниках 1. Комбайны ЭДВ-300/760 Л, КГС-800 С/2 БП, Электра-700 СОЛ, Айкхофф-СЛ 500 содержат корпус с опорно-направляющим механизмом, узел резания, механизм подачи и 76102011.10.30 установленные по концам корпуса комбайна на поворотных рукоятях два режущих шнека одинакового диаметра. В качестве прототипа принят комбайн фирмы Айкхофф СЛ-300 2. Комбайн содержит корпус с опорно-направляющим механизмом, узел резания, механизм подачи и установленные по концам корпуса комбайна на поворотных рукоятях два режущих шнека одинакового диаметра. Комбайн выполнен в виде отдельных блоков, установленных на несущей раме с опорами на став забойного конвейера. Недостатком аналогов и прототипа является недостаточная погрузочная способность высокоэнерговооруженных выемочных комбайнов при выемке калийных пластов, что ограничивает их производительность. Это определяется многими факторами, в том числе недостаточными размерами окна для погрузки горной массы на забойный конвейер в нижнем положении отстающего шнека, которое формируется корпусом подвижной рукояти и ставом забойного конвейера, а также относительно большей насыпной плотностью калийной руды (по сравнению с углем). Задачей полезной модели является увеличение производительности выемочного комбайна. Решение поставленной задачи достигается тем, что в выемочном комбайне, содержащем корпус с опорно-направляющим механизмом, узел резания, механизм подачи и установленные по концам корпуса комбайна на поворотных рукоятях два режущих шнека,диаметр отстающего режущего шнека выполнен в соответствии с выражением опотпл,где п - диаметр опережающего режущего шнека от - диаметр отстающего режущего шнека пл - вынимаемая мощность пласта. На фигуре показан общий вид комбайна сбоку. Комбайн состоит из корпуса 1, опорно-направляющего механизма 2, узла резания 3,механизма подачи 4, поворотных рукоятей 5, опережающего режущего шнека 6, отстающего режущего шнека 7 и гидродомкрата 8. Комбайн может комплектоваться погрузочными щитками 9. Корпус комбайна 1 выполнен в виде отдельных блоков, установленных на опорнонаправляющем механизме 2, состоящем из рамы с лыжами и захватами для установки на забойном конвейере 10. По концам корпуса 1 комбайна на подвижных рукоятях 5 укреплены режущие шнеки опережающий 6 для обработки верхней части пласта у кровли и отстающий 7 для отработки нижней части пласта у почвы и погрузки горной массы через окно 11, образованное расположенной в нижнем положении рукоятью 5 и забойным конвейером 10. Подъем и опускание рукоятей производится гидродомкратами 8. За режущими шнеками 6 и 7 могут устанавливаться поворотные погрузочные щитки 9. Увеличение производительности выемочного комбайна обеспечивается за счет повышения производительности по погрузке отстающего шнека 7. Обеспечивается это двумя факторами за счет увеличения диаметра режущего шнека (пропорционально квадрату диаметра) и за счет увеличения размеров окна для погрузки горной массы, так как соответственно увеличивается уголмежду рукоятью 5 и забойным конвейером 10. Работает комбайн следующим образом. Опережающим шнеком 6 извлекается верхняя часть пласта у кровли. Разрушаемая горная масса частично грузится на забойный конвейер 10 в благоприятном режиме погрузки с уступа, образованного при выемке верхней части пласта шнеком 6. Отстающим шнеком 7 разрушается оставшаяся у почвы часть пласта и осуществляется погрузка горной массы на забойный конвейер 10. Технологический цикл состоит из зарубки комбайна в начале лавы, рабочего хода по выемке пласта, холостого хода комбайна в обратном направлении и передвижки забойного конвейера с комбайном на величину полезного захвата комбайна (новую дорогу). 2 76102011.10.30 Совокупность существенных признаков, характеризующих сущность полезной модели, может быть многократно использована при разработке длинными очистными забоями полезных ископаемых, например калийных солей, с получением технического результата,заключающегося в увеличении производительности выемочного комбайна за счет повышения его производительности по погрузке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
