Теплогенератор механический

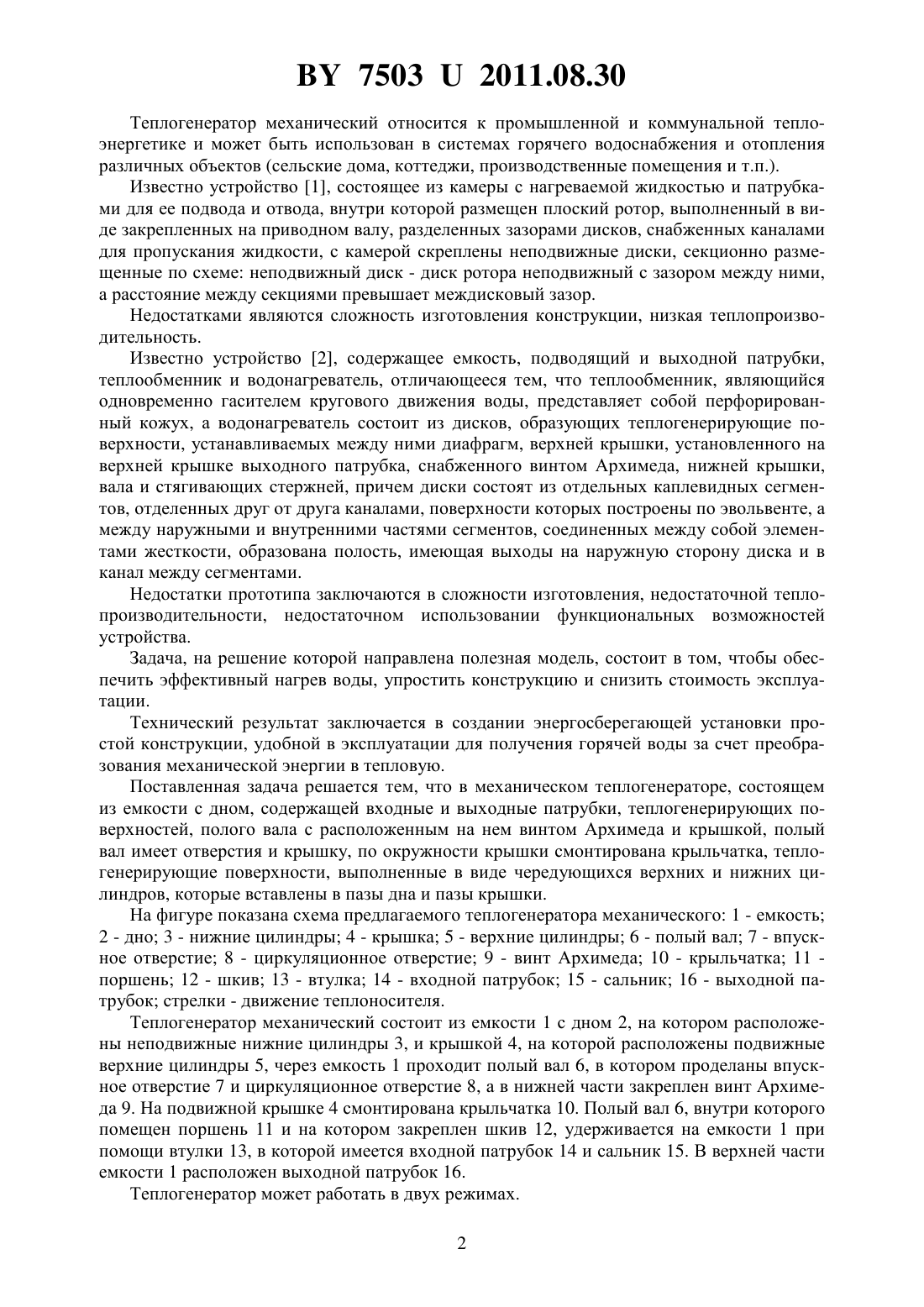

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Шитик Станислав Вадимович Овсяник Андрей Викторович Фаткуллин Константин Владимирович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Теплогенератор механический, состоящий из емкости с дном, содержащей входной и выходной патрубки, теплогенерирующих поверхностей, полого вала с расположенным на нем винтом Архимеда, отличающийся тем, что полый вал имеет отверстия и крышку, по окружности крышки смонтирована крыльчатка, теплогенерирующие поверхности выполнены в виде чередующихся верхних и нижних цилиндров, которые вставлены в пазы дна и пазы крышки. 75032011.08.30 Теплогенератор механический относится к промышленной и коммунальной теплоэнергетике и может быть использован в системах горячего водоснабжения и отопления различных объектов (сельские дома, коттеджи, производственные помещения и т.п.). Известно устройство 1, состоящее из камеры с нагреваемой жидкостью и патрубками для ее подвода и отвода, внутри которой размещен плоский ротор, выполненный в виде закрепленных на приводном валу, разделенных зазорами дисков, снабженных каналами для пропускания жидкости, с камерой скреплены неподвижные диски, секционно размещенные по схеме неподвижный диск - диск ротора неподвижный с зазором между ними,а расстояние между секциями превышает междисковый зазор. Недостатками являются сложность изготовления конструкции, низкая теплопроизводительность. Известно устройство 2, содержащее емкость, подводящий и выходной патрубки,теплообменник и водонагреватель, отличающееся тем, что теплообменник, являющийся одновременно гасителем кругового движения воды, представляет собой перфорированный кожух, а водонагреватель состоит из дисков, образующих теплогенерирующие поверхности, устанавливаемых между ними диафрагм, верхней крышки, установленного на верхней крышке выходного патрубка, снабженного винтом Архимеда, нижней крышки,вала и стягивающих стержней, причем диски состоят из отдельных каплевидных сегментов, отделенных друг от друга каналами, поверхности которых построены по эвольвенте, а между наружными и внутренними частями сегментов, соединенных между собой элементами жесткости, образована полость, имеющая выходы на наружную сторону диска и в канал между сегментами. Недостатки прототипа заключаются в сложности изготовления, недостаточной теплопроизводительности, недостаточном использовании функциональных возможностей устройства. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить эффективный нагрев воды, упростить конструкцию и снизить стоимость эксплуатации. Технический результат заключается в создании энергосберегающей установки простой конструкции, удобной в эксплуатации для получения горячей воды за счет преобразования механической энергии в тепловую. Поставленная задача решается тем, что в механическом теплогенераторе, состоящем из емкости с дном, содержащей входные и выходные патрубки, теплогенерирующих поверхностей, полого вала с расположенным на нем винтом Архимеда и крышкой, полый вал имеет отверстия и крышку, по окружности крышки смонтирована крыльчатка, теплогенерирующие поверхности, выполненные в виде чередующихся верхних и нижних цилиндров, которые вставлены в пазы дна и пазы крышки. На фигуре показана схема предлагаемого теплогенератора механического 1 - емкость 2 - дно 3 - нижние цилиндры 4 - крышка 5 - верхние цилиндры 6 - полый вал 7 - впускное отверстие 8 - циркуляционное отверстие 9 - винт Архимеда 10 - крыльчатка 11 поршень 12 - шкив 13 - втулка 14 - входной патрубок 15 - сальник 16 - выходной патрубок стрелки - движение теплоносителя. Теплогенератор механический состоит из емкости 1 с дном 2, на котором расположены неподвижные нижние цилиндры 3, и крышкой 4, на которой расположены подвижные верхние цилиндры 5, через емкость 1 проходит полый вал 6, в котором проделаны впускное отверстие 7 и циркуляционное отверстие 8, а в нижней части закреплен винт Архимеда 9. На подвижной крышке 4 смонтирована крыльчатка 10. Полый вал 6, внутри которого помещен поршень 11 и на котором закреплен шкив 12, удерживается на емкости 1 при помощи втулки 13, в которой имеется входной патрубок 14 и сальник 15. В верхней части емкости 1 расположен выходной патрубок 16. Теплогенератор может работать в двух режимах. 2 75032011.08.30 В первом режиме полый вал 6, который удерживается сальником 15 и вставлен во втулку 13, приводится во вращательное движение через шкив 12. Холодная жидкость поступает через входной патрубок 14 и впускное отверстие 7 в полом валу 6 вовнутрь емкости 1, откуда винтом Архимеда 9 поступившая жидкость нагнетается в зазоры между чередующимися неподвижными нижними цилиндрами 3 дна 2 и подвижными верхними цилиндрами 5 крышки 4, где в результате трения жидкость нагревается, далее просасывается за счет вращения крыльчатки 10, после чего удаляется через выходной патрубок 16. Во втором режиме, при поднятом поршне 11 и закрытом, не показанном на фигуре вентиле выходного патрубка 16, жидкость циркулирует внутри емкости 1 через циркуляционное отверстие 8 и в результате циркуляции нагревается до более высокой температуры. Степень нагрева можно регулировать посредством частичного закрытия циркуляционного отверстия 8 поршнем 11 и частичного открытия вентиля выходного патрубка 16. Технико-экономический эффект заключается в создании теплогенерирующей установки упрощенной конструкции, удобной в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
