Маркер

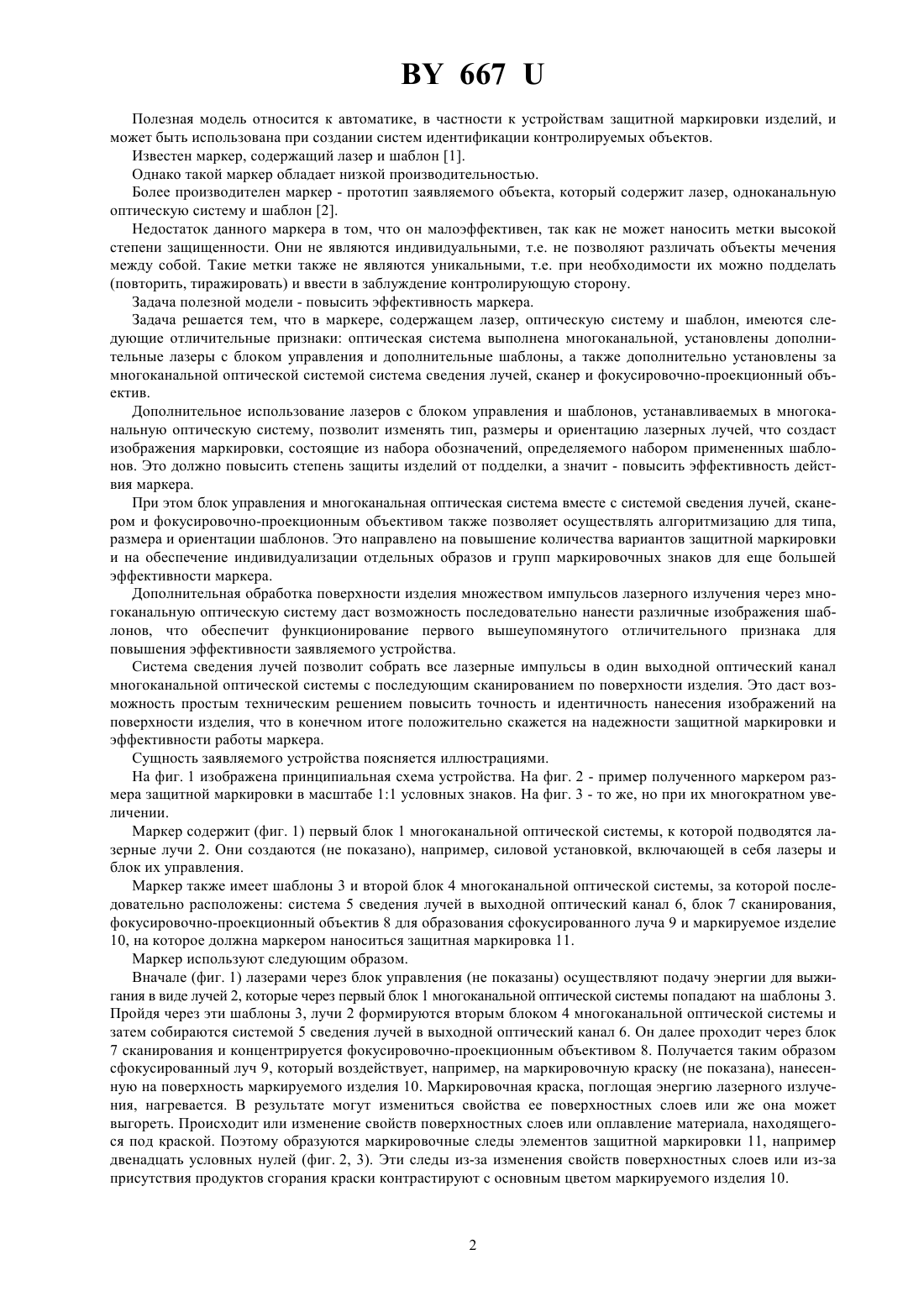

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Бартошевич Сергей Геннадьевич(57) Маркер, содержащий лазер, оптическую систему и шаблон, отличающийся тем, что оптическая система выполнена многоканальной, установлены дополнительные лазеры с блоком управления и дополнительные шаблоны, а также дополнительно установлены за многоканальной оптической системой система сведения лучей, сканер и фокусировочно-проекционный объектив. 667 Полезная модель относится к автоматике, в частности к устройствам защитной маркировки изделий, и может быть использована при создании систем идентификации контролируемых объектов. Известен маркер, содержащий лазер и шаблон 1. Однако такой маркер обладает низкой производительностью. Более производителен маркер - прототип заявляемого объекта, который содержит лазер, одноканальную оптическую систему и шаблон 2. Недостаток данного маркера в том, что он малоэффективен, так как не может наносить метки высокой степени защищенности. Они не являются индивидуальными, т.е. не позволяют различать объекты мечения между собой. Такие метки также не являются уникальными, т.е. при необходимости их можно подделать(повторить, тиражировать) и ввести в заблуждение контролирующую сторону. Задача полезной модели - повысить эффективность маркера. Задача решается тем, что в маркере, содержащем лазер, оптическую систему и шаблон, имеются следующие отличительные признаки оптическая система выполнена многоканальной, установлены дополнительные лазеры с блоком управления и дополнительные шаблоны, а также дополнительно установлены за многоканальной оптической системой система сведения лучей, сканер и фокусировочно-проекционный объектив. Дополнительное использование лазеров с блоком управления и шаблонов, устанавливаемых в многоканальную оптическую систему, позволит изменять тип, размеры и ориентацию лазерных лучей, что создаст изображения маркировки, состоящие из набора обозначений, определяемого набором примененных шаблонов. Это должно повысить степень защиты изделий от подделки, а значит - повысить эффективность действия маркера. При этом блок управления и многоканальная оптическая система вместе с системой сведения лучей, сканером и фокусировочно-проекционным объективом также позволяет осуществлять алгоритмизацию для типа,размера и ориентации шаблонов. Это направлено на повышение количества вариантов защитной маркировки и на обеспечение индивидуализации отдельных образов и групп маркировочных знаков для еще большей эффективности маркера. Дополнительная обработка поверхности изделия множеством импульсов лазерного излучения через многоканальную оптическую систему даст возможность последовательно нанести различные изображения шаблонов, что обеспечит функционирование первого вышеупомянутого отличительного признака для повышения эффективности заявляемого устройства. Система сведения лучей позволит собрать все лазерные импульсы в один выходной оптический канал многоканальной оптической системы с последующим сканированием по поверхности изделия. Это даст возможность простым техническим решением повысить точность и идентичность нанесения изображений на поверхности изделия, что в конечном итоге положительно скажется на надежности защитной маркировки и эффективности работы маркера. Сущность заявляемого устройства поясняется иллюстрациями. На фиг. 1 изображена принципиальная схема устройства. На фиг. 2 - пример полученного маркером размера защитной маркировки в масштабе 11 условных знаков. На фиг. 3 - то же, но при их многократном увеличении. Маркер содержит (фиг. 1) первый блок 1 многоканальной оптической системы, к которой подводятся лазерные лучи 2. Они создаются (не показано), например, силовой установкой, включающей в себя лазеры и блок их управления. Маркер также имеет шаблоны 3 и второй блок 4 многоканальной оптической системы, за которой последовательно расположены система 5 сведения лучей в выходной оптический канал 6, блок 7 сканирования,фокусировочно-проекционный объектив 8 для образования сфокусированного луча 9 и маркируемое изделие 10, на которое должна маркером наноситься защитная маркировка 11. Маркер используют следующим образом. Вначале (фиг. 1) лазерами через блок управления (не показаны) осуществляют подачу энергии для выжигания в виде лучей 2, которые через первый блок 1 многоканальной оптической системы попадают на шаблоны 3. Пройдя через эти шаблоны 3, лучи 2 формируются вторым блоком 4 многоканальной оптической системы и затем собираются системой 5 сведения лучей в выходной оптический канал 6. Он далее проходит через блок 7 сканирования и концентрируется фокусировочно-проекционным объективом 8. Получается таким образом сфокусированный луч 9, который воздействует, например, на маркировочную краску (не показана), нанесенную на поверхность маркируемого изделия 10. Маркировочная краска, поглощая энергию лазерного излучения, нагревается. В результате могут измениться свойства ее поверхностных слоев или же она может выгореть. Происходит или изменение свойств поверхностных слоев или оплавление материала, находящегося под краской. Поэтому образуются маркировочные следы элементов защитной маркировки 11, например двенадцать условных нулей (фиг. 2, 3). Эти следы из-за изменения свойств поверхностных слоев или из-за присутствия продуктов сгорания краски контрастируют с основным цветом маркируемого изделия 10. 667 Остальная часть поверхности маркируемого изделия 10, не покрытая краской, не разогревается и не изменяет своей структуры и вида. Размеры маркировочных следов элементов защитной маркировки 11 могут варьироваться в широких пределах в зависимости от задач маркировки. Количество лучей 2, шаблонов 3 различных видов может быть иметься множество. Наличие и расположение блоков 1 и 4 многоканальной оптической системы может быть изменено в зависимости от необходимых выходных параметров. Представленная в качестве примера на фиг. 2 и 3 защитная маркировка 11 в виде условных нулей будет обеспечиваться двенадцатью лучами 2 и шаблонами 3. Причем вид элементов защитной маркировки 11 может быть в виде простых геометрических закрашенных или не закрашенных фигур, денежных знаков, цифр или букв, графических символов (человечек, машинка, танк и др.). На фиг. 2 элементы защитной маркировки 11 воспринимаются как набор нулей, состоящих из точек, что само по себе несет легко читаемую информацию. Причем данный набор нулей может сливаться и в одну черную полоску (не показано) при более мелких маркировочных следах для образования скрытой информации. Только с применением увеличительного стекла или микроскопа можно различить в данной маркировке(фиг. 3) отличие одних нулей от других по наличию определенной конфигурации и типу расположения различных элементов, образующих каждую цифру. Причем по заказу, например, изготовителя или потребителя маркируемых изделий, или таможни, осуществляющей выявление контрабандной продукции, можно в определенные сроки изменять, например, порядок и ориентацию расположения этих элементов, вводить новые,закрашивать их или забелять. Это будет способствовать повышению степени защиты выпускаемых изделий от подделок. Защитную маркировку на изделиях в последствии сравнивают визуальным или машинным способом с образцом, действующим на определенный период времени, например неделю, для определения достоверности и выявленияпиратскойпродукции. Таким образом, внедрение предложенного маркера позволит повысить его эффективность, а значит и надежность защитной маркировки путем вышеописанных манипуляций с составляющими элементами маркировочных следов. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
