Лабораторная установка для экспериментального обоснования скорости воздушного потока в камере протравливания

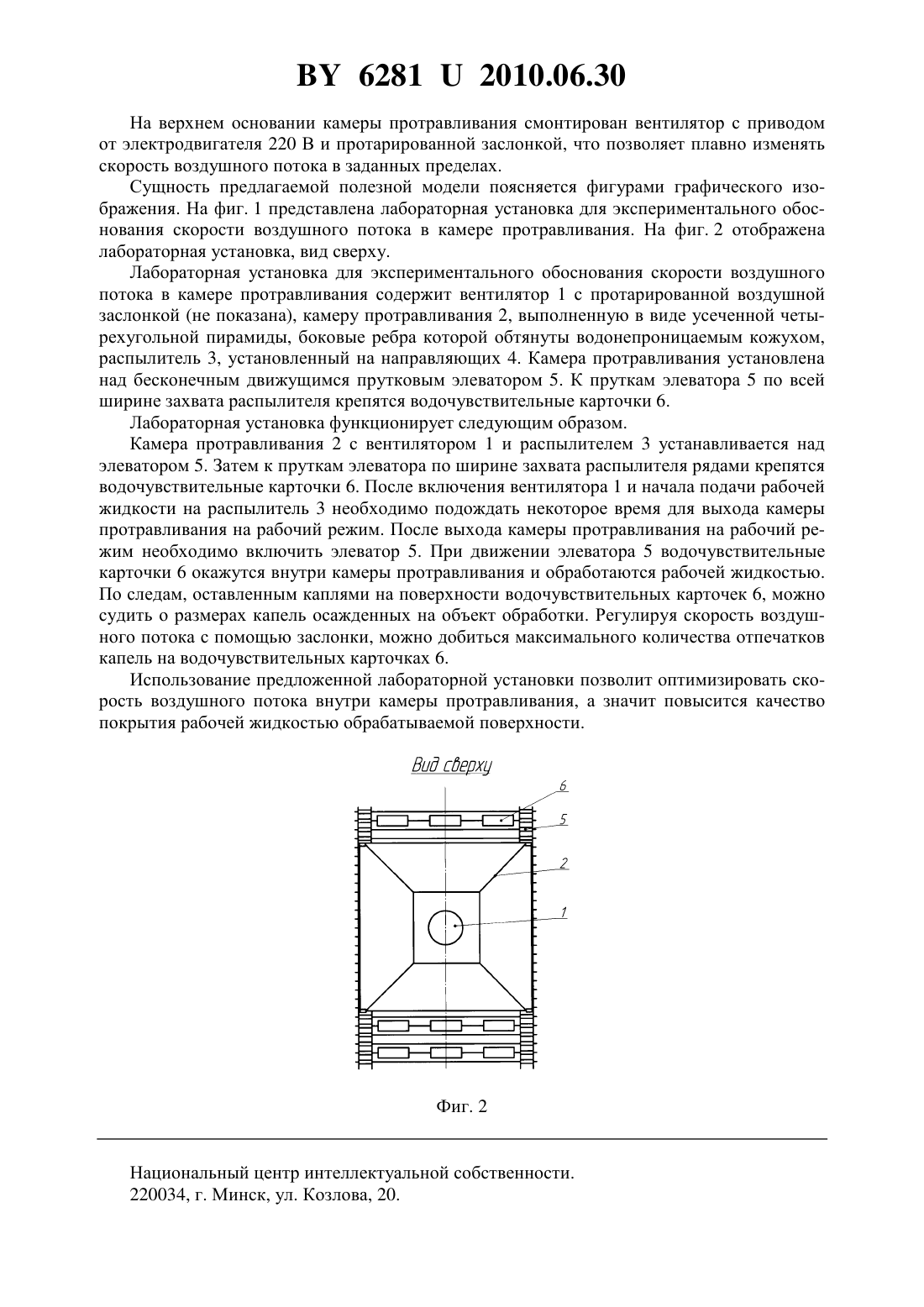

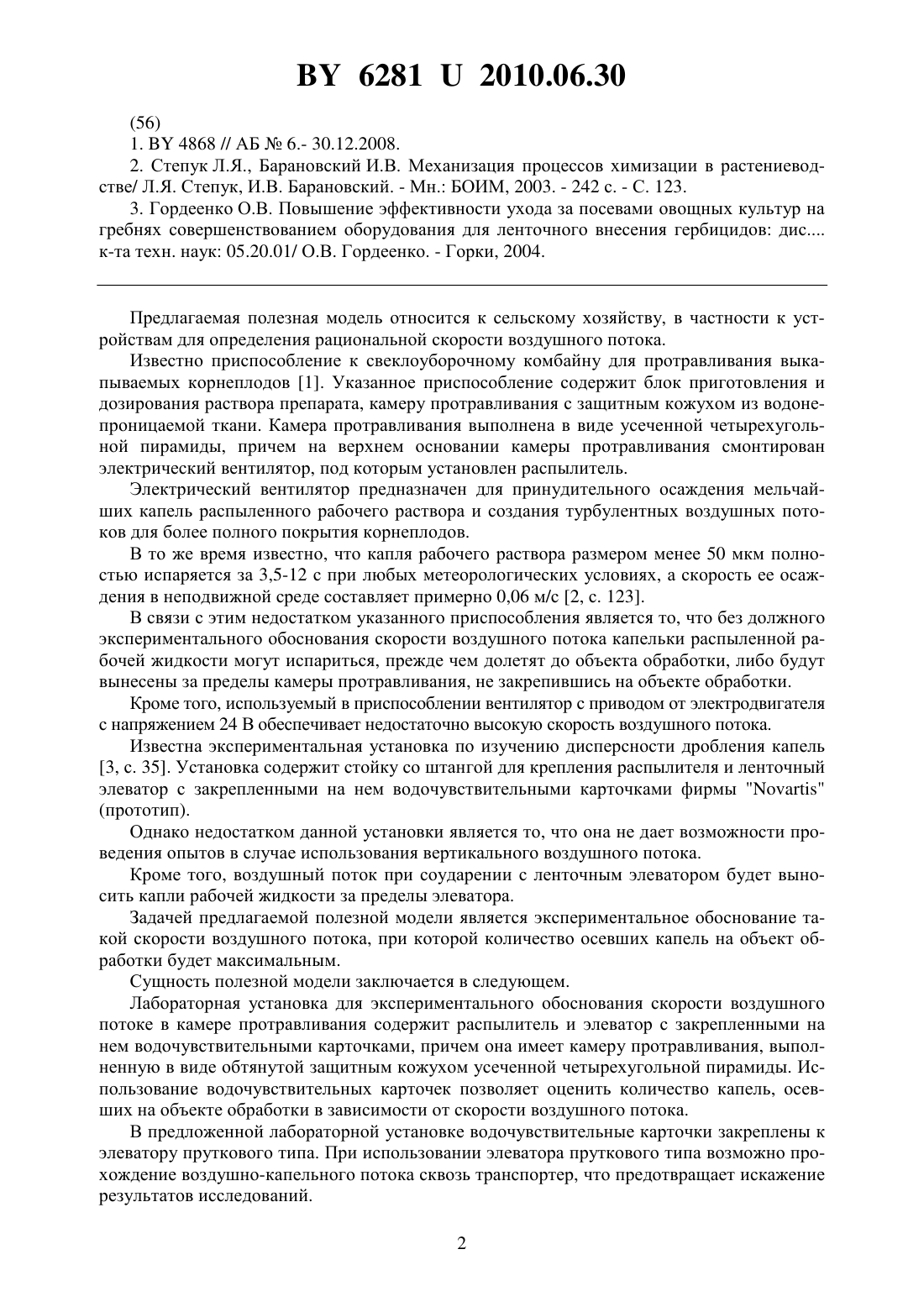

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛАБОРАТОРНАЯ УСТАНОВКА ДЛЯ ЭКСПЕРИМЕНТАЛЬНОГО ОБОСНОВАНИЯ СКОРОСТИ ВОЗДУШНОГО ПОТОКА В КАМЕРЕ ПРОТРАВЛИВАНИЯ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Кузьмицкий Александр Васильевич Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Лабораторная установка для экспериментального обоснования скорости воздушного потока в камере протравливания, содержащая распылитель и элеватор с закрепленными на нем водочувствительными карточками, отличающаяся тем, что имеет камеру протравливания, выполненную в виде обтянутой защитным кожухом усеченной четырехугольной пирамиды. 2. Лабораторная установка по п. 1, отличающаяся тем, что водочувствительные карточки закреплены к элеватору пруткового типа. 3. Лабораторная установка по п. 1, отличающаяся тем, что на верхнем основании камеры протравливания смонтирован вентилятор с приводом от электродвигателя 220 В и протарированной заслонкой.(56) 1.4868 // АБ 6.- 30.12.2008. 2. Степук Л.Я., Барановский И.В. Механизация процессов химизации в растениеводстве/ Л.Я. Степук, И.В. Барановский. - Мн. БОИМ, 2003. - 242 с. - С. 123. 3. Гордеенко О.В. Повышение эффективности ухода за посевами овощных культур на гребнях совершенствованием оборудования для ленточного внесения гербицидов дис к-та техн. наук 05.20.01/ О.В. Гордеенко. - Горки, 2004. Предлагаемая полезная модель относится к сельскому хозяйству, в частности к устройствам для определения рациональной скорости воздушного потока. Известно приспособление к свеклоуборочному комбайну для протравливания выкапываемых корнеплодов 1. Указанное приспособление содержит блок приготовления и дозирования раствора препарата, камеру протравливания с защитным кожухом из водонепроницаемой ткани. Камера протравливания выполнена в виде усеченной четырехугольной пирамиды, причем на верхнем основании камеры протравливания смонтирован электрический вентилятор, под которым установлен распылитель. Электрический вентилятор предназначен для принудительного осаждения мельчайших капель распыленного рабочего раствора и создания турбулентных воздушных потоков для более полного покрытия корнеплодов. В то же время известно, что капля рабочего раствора размером менее 50 мкм полностью испаряется за 3,5-12 с при любых метеорологических условиях, а скорость ее осаждения в неподвижной среде составляет примерно 0,06 м/с 2, с. 123. В связи с этим недостатком указанного приспособления является то, что без должного экспериментального обоснования скорости воздушного потока капельки распыленной рабочей жидкости могут испариться, прежде чем долетят до объекта обработки, либо будут вынесены за пределы камеры протравливания, не закрепившись на объекте обработки. Кроме того, используемый в приспособлении вентилятор с приводом от электродвигателя с напряжением 24 В обеспечивает недостаточно высокую скорость воздушного потока. Известна экспериментальная установка по изучению дисперсности дробления капель 3, с. 35. Установка содержит стойку со штангой для крепления распылителя и ленточный элеватор с закрепленными на нем водочувствительными карточками фирмы(прототип). Однако недостатком данной установки является то, что она не дает возможности проведения опытов в случае использования вертикального воздушного потока. Кроме того, воздушный поток при соударении с ленточным элеватором будет выносить капли рабочей жидкости за пределы элеватора. Задачей предлагаемой полезной модели является экспериментальное обоснование такой скорости воздушного потока, при которой количество осевших капель на объект обработки будет максимальным. Сущность полезной модели заключается в следующем. Лабораторная установка для экспериментального обоснования скорости воздушного потоке в камере протравливания содержит распылитель и элеватор с закрепленными на нем водочувствительными карточками, причем она имеет камеру протравливания, выполненную в виде обтянутой защитным кожухом усеченной четырехугольной пирамиды. Использование водочувствительных карточек позволяет оценить количество капель, осевших на объекте обработки в зависимости от скорости воздушного потока. В предложенной лабораторной установке водочувствительные карточки закреплены к элеватору пруткового типа. При использовании элеватора пруткового типа возможно прохождение воздушно-капельного потока сквозь транспортер, что предотвращает искажение результатов исследований. 2 62812010.06.30 На верхнем основании камеры протравливания смонтирован вентилятор с приводом от электродвигателя 220 В и протарированной заслонкой, что позволяет плавно изменять скорость воздушного потока в заданных пределах. Сущность предлагаемой полезной модели поясняется фигурами графического изображения. На фиг. 1 представлена лабораторная установка для экспериментального обоснования скорости воздушного потока в камере протравливания. На фиг. 2 отображена лабораторная установка, вид сверху. Лабораторная установка для экспериментального обоснования скорости воздушного потока в камере протравливания содержит вентилятор 1 с протарированной воздушной заслонкой (не показана), камеру протравливания 2, выполненную в виде усеченной четырехугольной пирамиды, боковые ребра которой обтянуты водонепроницаемым кожухом,распылитель 3, установленный на направляющих 4. Камера протравливания установлена над бесконечным движущимся прутковым элеватором 5. К пруткам элеватора 5 по всей ширине захвата распылителя крепятся водочувствительные карточки 6. Лабораторная установка функционирует следующим образом. Камера протравливания 2 с вентилятором 1 и распылителем 3 устанавливается над элеватором 5. Затем к пруткам элеватора по ширине захвата распылителя рядами крепятся водочувствительные карточки 6. После включения вентилятора 1 и начала подачи рабочей жидкости на распылитель 3 необходимо подождать некоторое время для выхода камеры протравливания на рабочий режим. После выхода камеры протравливания на рабочий режим необходимо включить элеватор 5. При движении элеватора 5 водочувствительные карточки 6 окажутся внутри камеры протравливания и обработаются рабочей жидкостью. По следам, оставленным каплями на поверхности водочувствительных карточек 6, можно судить о размерах капель осажденных на объект обработки. Регулируя скорость воздушного потока с помощью заслонки, можно добиться максимального количества отпечатков капель на водочувствительных карточках 6. Использование предложенной лабораторной установки позволит оптимизировать скорость воздушного потока внутри камеры протравливания, а значит повысится качество покрытия рабочей жидкостью обрабатываемой поверхности. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
