Устройство для отжима сорбционных материалов

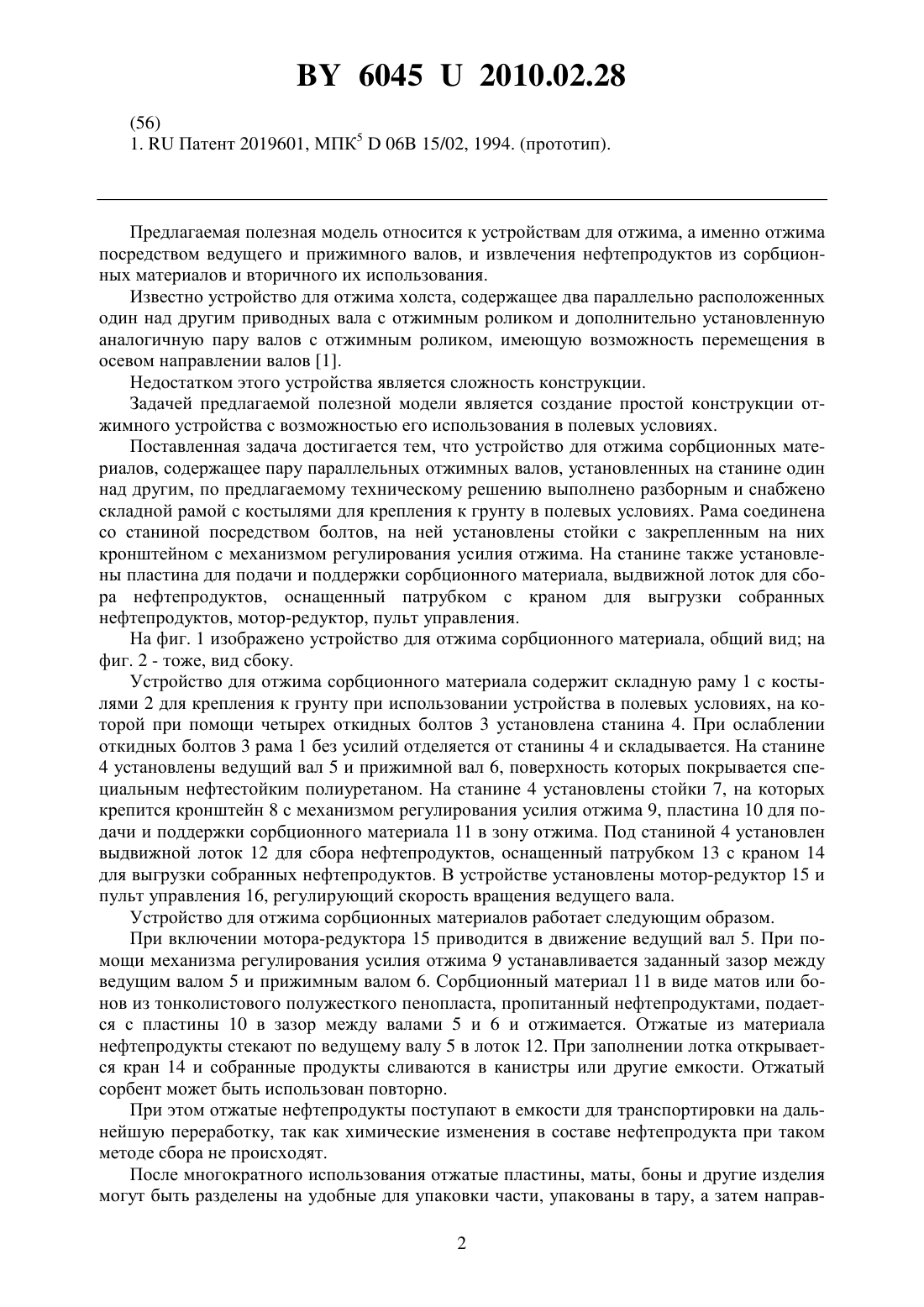

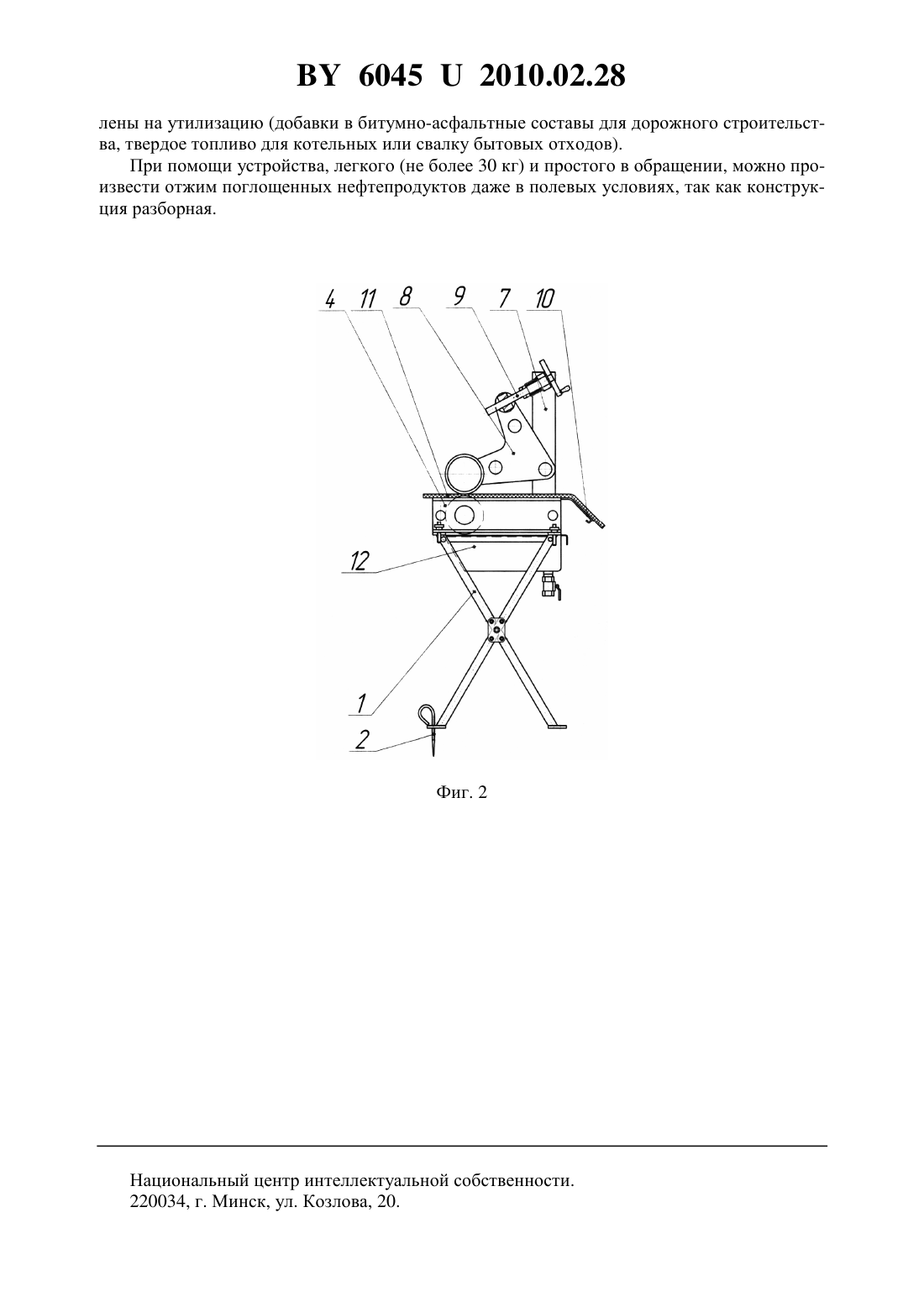

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТЖИМА СОРБЦИОННЫХ МАТЕРИАЛОВ(71) Заявитель Научно-исследовательское учреждение Институт прикладных физических проблем имени А.Н.Севченко Белорусского государственного университета(72) Авторы Ксенофонтов Михаил Александрович Гавриленко Олег Олегович Выдумчик Сергей Васильевич Павлюкевич Татьяна Григорьевна(73) Патентообладатель Научно-исследовательское учреждение Институт прикладных физических проблем имени А.Н.Севченко Белорусского государственного университета(57) Устройство для отжима сорбционных материалов, содержащее пару параллельных отжимных валов, установленных на станине один над другим, отличающееся тем, что оно выполнено разборным и снабжено складной рамой с костылями для крепления к грунту в полевых условиях, соединенной со станиной посредством болтов, на которой установлены стойки с закрепленным на них кронштейном с механизмом регулирования усилия отжима, пластина для подачи и поддержки сорбционного материала, выдвижной лоток для сбора нефтепродуктов, оснащенный патрубком с краном для выгрузки собранных нефтепродуктов, мотор-редуктор, пульт управления. Предлагаемая полезная модель относится к устройствам для отжима, а именно отжима посредством ведущего и прижимного валов, и извлечения нефтепродуктов из сорбционных материалов и вторичного их использования. Известно устройство для отжима холста, содержащее два параллельно расположенных один над другим приводных вала с отжимным роликом и дополнительно установленную аналогичную пару валов с отжимным роликом, имеющую возможность перемещения в осевом направлении валов 1. Недостатком этого устройства является сложность конструкции. Задачей предлагаемой полезной модели является создание простой конструкции отжимного устройства с возможностью его использования в полевых условиях. Поставленная задача достигается тем, что устройство для отжима сорбционных материалов, содержащее пару параллельных отжимных валов, установленных на станине один над другим, по предлагаемому техническому решению выполнено разборным и снабжено складной рамой с костылями для крепления к грунту в полевых условиях. Рама соединена со станиной посредством болтов, на ней установлены стойки с закрепленным на них кронштейном с механизмом регулирования усилия отжима. На станине также установлены пластина для подачи и поддержки сорбционного материала, выдвижной лоток для сбора нефтепродуктов, оснащенный патрубком с краном для выгрузки собранных нефтепродуктов, мотор-редуктор, пульт управления. На фиг. 1 изображено устройство для отжима сорбционного материала, общий вид на фиг. 2 - тоже, вид сбоку. Устройство для отжима сорбционного материала содержит складную раму 1 с костылями 2 для крепления к грунту при использовании устройства в полевых условиях, на которой при помощи четырех откидных болтов 3 установлена станина 4. При ослаблении откидных болтов 3 рама 1 без усилий отделяется от станины 4 и складывается. На станине 4 установлены ведущий вал 5 и прижимной вал 6, поверхность которых покрывается специальным нефтестойким полиуретаном. На станине 4 установлены стойки 7, на которых крепится кронштейн 8 с механизмом регулирования усилия отжима 9, пластина 10 для подачи и поддержки сорбционного материала 11 в зону отжима. Под станиной 4 установлен выдвижной лоток 12 для сбора нефтепродуктов, оснащенный патрубком 13 с краном 14 для выгрузки собранных нефтепродуктов. В устройстве установлены мотор-редуктор 15 и пульт управления 16, регулирующий скорость вращения ведущего вала. Устройство для отжима сорбционных материалов работает следующим образом. При включении мотора-редуктора 15 приводится в движение ведущий вал 5. При помощи механизма регулирования усилия отжима 9 устанавливается заданный зазор между ведущим валом 5 и прижимным валом 6. Сорбционный материал 11 в виде матов или бонов из тонколистового полужесткого пенопласта, пропитанный нефтепродуктами, подается с пластины 10 в зазор между валами 5 и 6 и отжимается. Отжатые из материала нефтепродукты стекают по ведущему валу 5 в лоток 12. При заполнении лотка открывается кран 14 и собранные продукты сливаются в канистры или другие емкости. Отжатый сорбент может быть использован повторно. При этом отжатые нефтепродукты поступают в емкости для транспортировки на дальнейшую переработку, так как химические изменения в составе нефтепродукта при таком методе сбора не происходят. После многократного использования отжатые пластины, маты, боны и другие изделия могут быть разделены на удобные для упаковки части, упакованы в тару, а затем направ 2 60452010.02.28 лены на утилизацию (добавки в битумно-асфальтные составы для дорожного строительства, твердое топливо для котельных или свалку бытовых отходов). При помощи устройства, легкого (не более 30 кг) и простого в обращении, можно произвести отжим поглощенных нефтепродуктов даже в полевых условиях, так как конструкция разборная. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
