Плуг

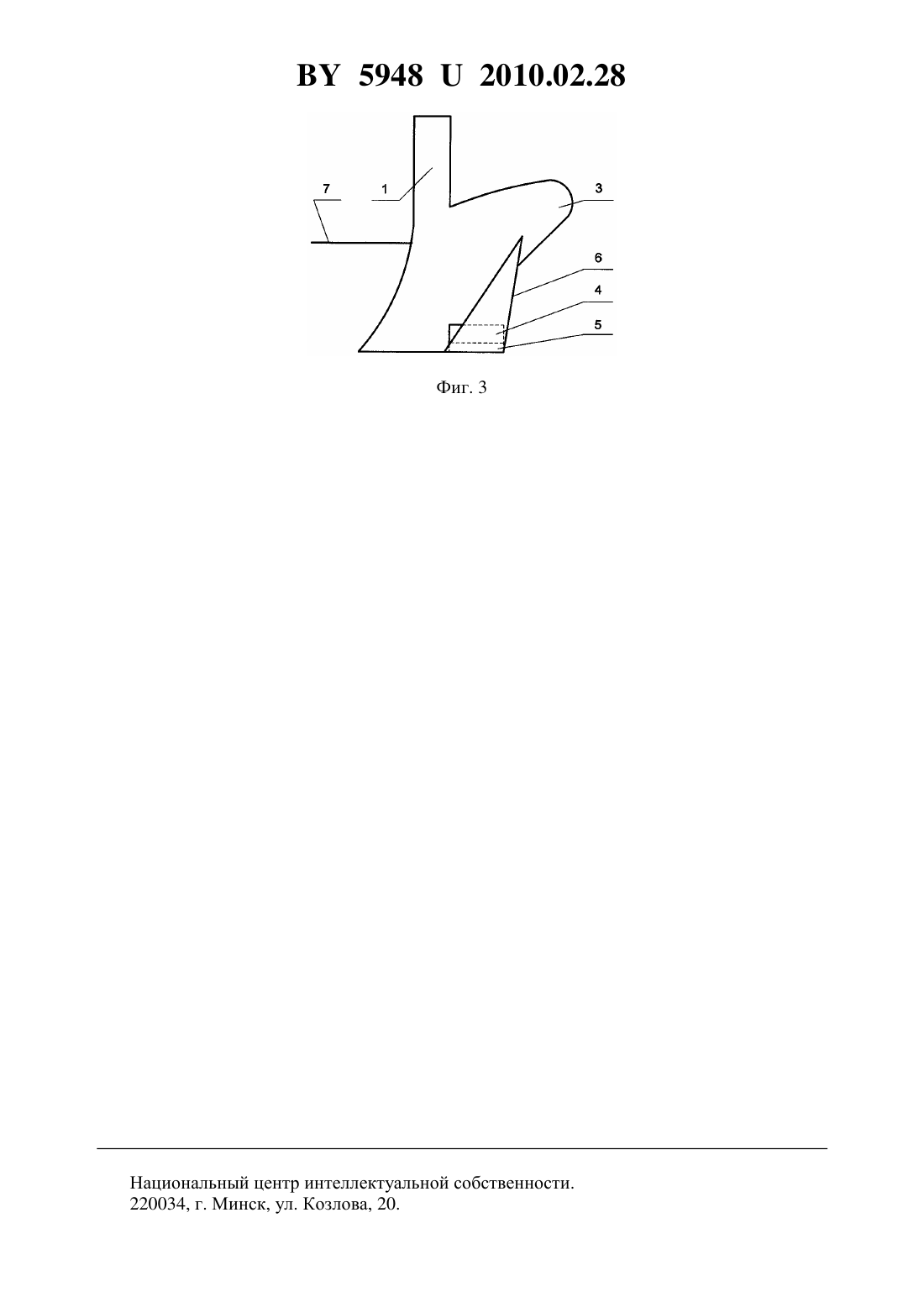

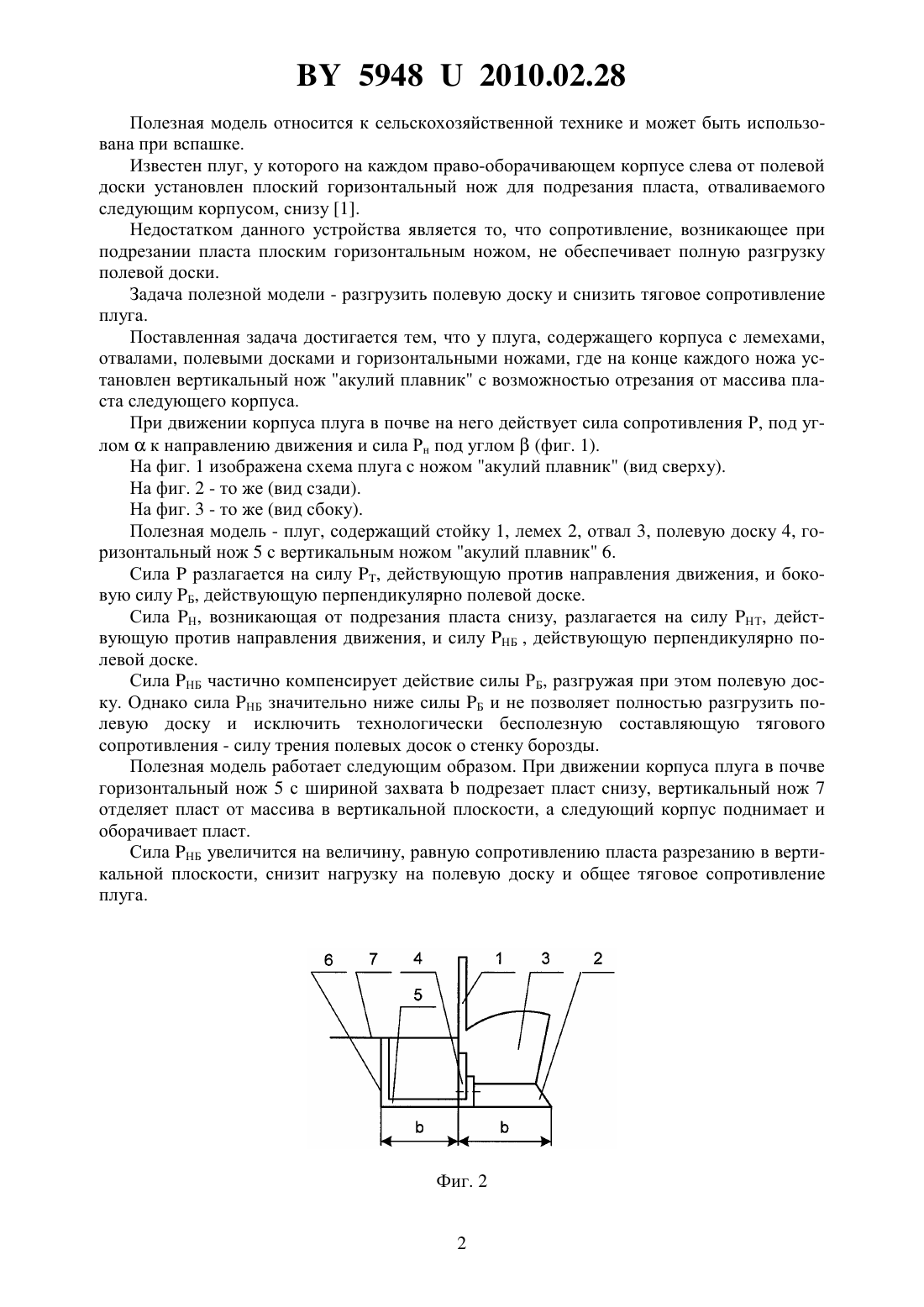

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич Карпович Станислав Константинович Смолякова Ольга Филипповна Ляхович Олег Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг, содержащий корпуса с лемехами, отвалами, полевыми досками и горизонтальными ножами, отличающийся тем, что на конце горизонтального ножа установлен вертикальный нож акулий плавник с возможностью отрезания от массива пласта следующего корпуса.(56) 1. Патент РБ на полезную модель 4420, 2007. 59482010.02.28 Полезная модель относится к сельскохозяйственной технике и может быть использована при вспашке. Известен плуг, у которого на каждом право-оборачивающем корпусе слева от полевой доски установлен плоский горизонтальный нож для подрезания пласта, отваливаемого следующим корпусом, снизу 1. Недостатком данного устройства является то, что сопротивление, возникающее при подрезании пласта плоским горизонтальным ножом, не обеспечивает полную разгрузку полевой доски. Задача полезной модели - разгрузить полевую доску и снизить тяговое сопротивление плуга. Поставленная задача достигается тем, что у плуга, содержащего корпуса с лемехами,отвалами, полевыми досками и горизонтальными ножами, где на конце каждого ножа установлен вертикальный нож акулий плавник с возможностью отрезания от массива пласта следующего корпуса. При движении корпуса плуга в почве на него действует сила сопротивления Р, под угломк направлению движения и сила Рн под углом(фиг. 1). На фиг. 1 изображена схема плуга с ножом акулий плавник (вид сверху). На фиг. 2 - то же (вид сзади). На фиг. 3 - то же (вид сбоку). Полезная модель - плуг, содержащий стойку 1, лемех 2, отвал 3, полевую доску 4, горизонтальный нож 5 с вертикальным ножом акулий плавник 6. Силаразлагается на силу , действующую против направления движения, и боковую силу Б, действующую перпендикулярно полевой доске. Сила Н, возникающая от подрезания пласта снизу, разлагается на силу НТ, действующую против направления движения, и силу НБ , действующую перпендикулярно полевой доске. Сила НБ частично компенсирует действие силы РБ, разгружая при этом полевую доску. Однако сила НБ значительно ниже силы Б и не позволяет полностью разгрузить полевую доску и исключить технологически бесполезную составляющую тягового сопротивления - силу трения полевых досок о стенку борозды. Полезная модель работает следующим образом. При движении корпуса плуга в почве горизонтальный нож 5 с шириной захватаподрезает пласт снизу, вертикальный нож 7 отделяет пласт от массива в вертикальной плоскости, а следующий корпус поднимает и оборачивает пласт. Сила НБ увеличится на величину, равную сопротивлению пласта разрезанию в вертикальной плоскости, снизит нагрузку на полевую доску и общее тяговое сопротивление плуга. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
