Фундамент шумозащитного экрана

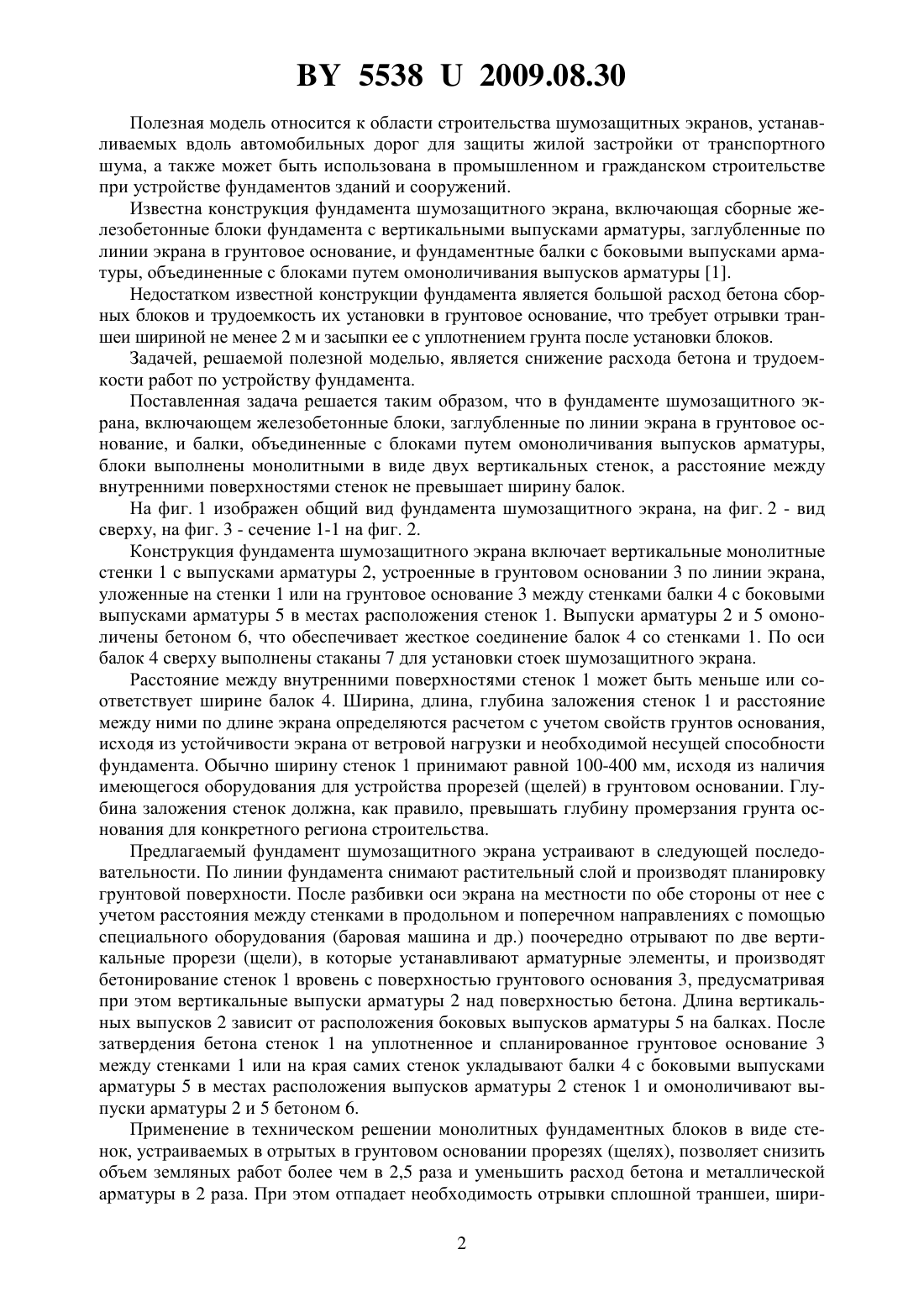

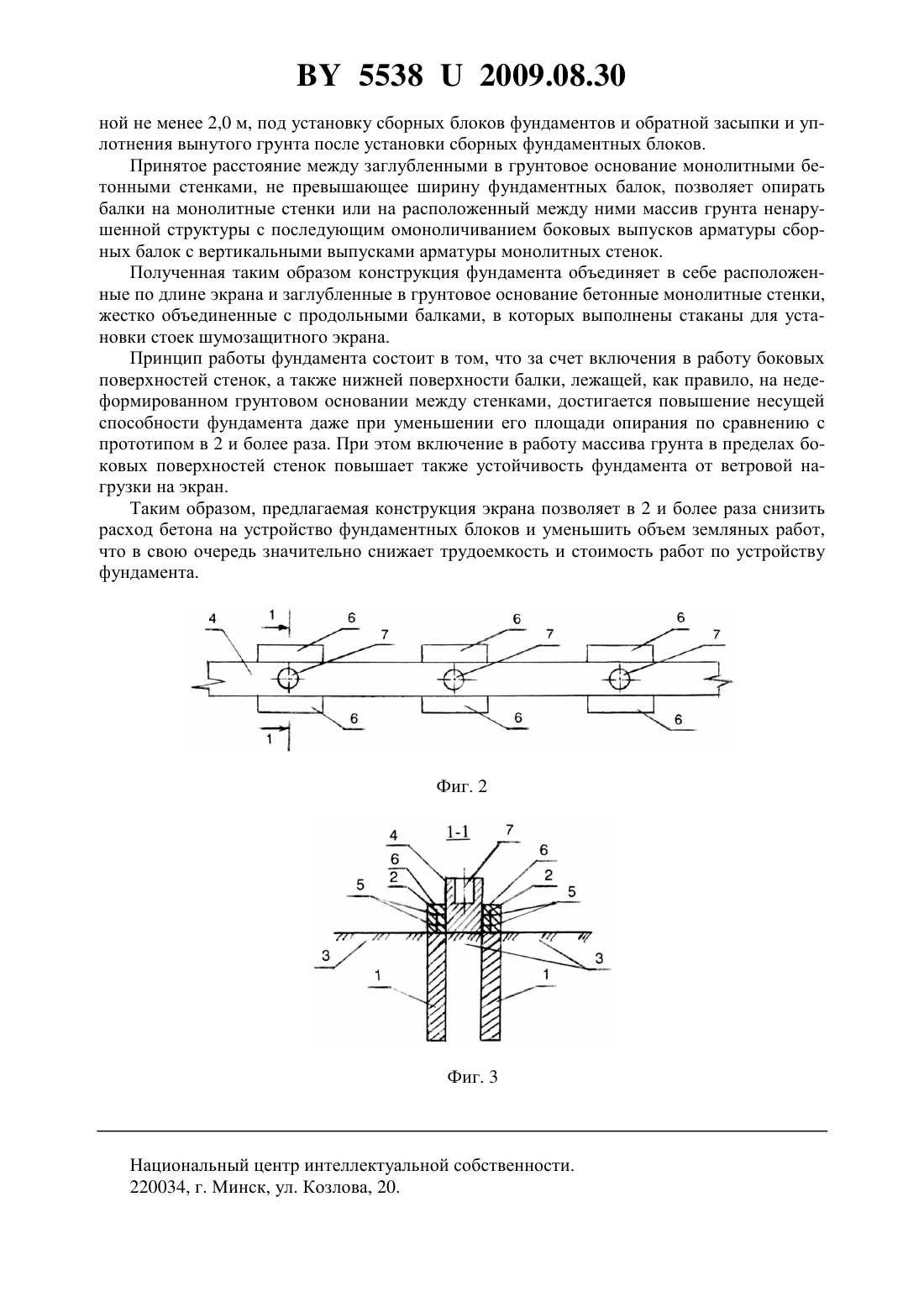

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Фундамент шумозащитного экрана, включающий железобетонные блоки, заглубленные по линии экрана в грунтовое основание, и балки, объединенные с блоками путем омоноличивания выпусков арматуры, отличающийся тем, что блоки выполнены монолитными в виде двух вертикальных стенок, а расстояние между внутренними поверхностями стенок не превышает ширину балок.(56) 1. Федоров А.Г., Кречетников Н.В., Шкляр В.Х. Шумозащитные экраны - опыт проектирования и проблемы. Строительство и эксплуатация автомобильных дорог и мостов Сб. научн. трудов. Вып. 16.- Минск РУП БелдорНИИ, 2004.- . 61-67. 55382009.08.30 Полезная модель относится к области строительства шумозащитных экранов, устанавливаемых вдоль автомобильных дорог для защиты жилой застройки от транспортного шума, а также может быть использована в промышленном и гражданском строительстве при устройстве фундаментов зданий и сооружений. Известна конструкция фундамента шумозащитного экрана, включающая сборные железобетонные блоки фундамента с вертикальными выпусками арматуры, заглубленные по линии экрана в грунтовое основание, и фундаментные балки с боковыми выпусками арматуры, объединенные с блоками путем омоноличивания выпусков арматуры 1. Недостатком известной конструкции фундамента является большой расход бетона сборных блоков и трудоемкость их установки в грунтовое основание, что требует отрывки траншеи шириной не менее 2 м и засыпки ее с уплотнением грунта после установки блоков. Задачей, решаемой полезной моделью, является снижение расхода бетона и трудоемкости работ по устройству фундамента. Поставленная задача решается таким образом, что в фундаменте шумозащитного экрана, включающем железобетонные блоки, заглубленные по линии экрана в грунтовое основание, и балки, объединенные с блоками путем омоноличивания выпусков арматуры,блоки выполнены монолитными в виде двух вертикальных стенок, а расстояние между внутренними поверхностями стенок не превышает ширину балок. На фиг. 1 изображен общий вид фундамента шумозащитного экрана, на фиг. 2 - вид сверху, на фиг. 3 - сечение 1-1 на фиг. 2. Конструкция фундамента шумозащитного экрана включает вертикальные монолитные стенки 1 с выпусками арматуры 2, устроенные в грунтовом основании 3 по линии экрана,уложенные на стенки 1 или на грунтовое основание 3 между стенками балки 4 с боковыми выпусками арматуры 5 в местах расположения стенок 1. Выпуски арматуры 2 и 5 омоноличены бетоном 6, что обеспечивает жесткое соединение балок 4 со стенками 1. По оси балок 4 сверху выполнены стаканы 7 для установки стоек шумозащитного экрана. Расстояние между внутренними поверхностями стенок 1 может быть меньше или соответствует ширине балок 4. Ширина, длина, глубина заложения стенок 1 и расстояние между ними по длине экрана определяются расчетом с учетом свойств грунтов основания,исходя из устойчивости экрана от ветровой нагрузки и необходимой несущей способности фундамента. Обычно ширину стенок 1 принимают равной 100-400 мм, исходя из наличия имеющегося оборудования для устройства прорезей (щелей) в грунтовом основании. Глубина заложения стенок должна, как правило, превышать глубину промерзания грунта основания для конкретного региона строительства. Предлагаемый фундамент шумозащитного экрана устраивают в следующей последовательности. По линии фундамента снимают растительный слой и производят планировку грунтовой поверхности. После разбивки оси экрана на местности по обе стороны от нее с учетом расстояния между стенками в продольном и поперечном направлениях с помощью специального оборудования (баровая машина и др.) поочередно отрывают по две вертикальные прорези (щели), в которые устанавливают арматурные элементы, и производят бетонирование стенок 1 вровень с поверхностью грунтового основания 3, предусматривая при этом вертикальные выпуски арматуры 2 над поверхностью бетона. Длина вертикальных выпусков 2 зависит от расположения боковых выпусков арматуры 5 на балках. После затвердения бетона стенок 1 на уплотненное и спланированное грунтовое основание 3 между стенками 1 или на края самих стенок укладывают балки 4 с боковыми выпусками арматуры 5 в местах расположения выпусков арматуры 2 стенок 1 и омоноличивают выпуски арматуры 2 и 5 бетоном 6. Применение в техническом решении монолитных фундаментных блоков в виде стенок, устраиваемых в отрытых в грунтовом основании прорезях (щелях), позволяет снизить объем земляных работ более чем в 2,5 раза и уменьшить расход бетона и металлической арматуры в 2 раза. При этом отпадает необходимость отрывки сплошной траншеи, шири 2 55382009.08.30 ной не менее 2,0 м, под установку сборных блоков фундаментов и обратной засыпки и уплотнения вынутого грунта после установки сборных фундаментных блоков. Принятое расстояние между заглубленными в грунтовое основание монолитными бетонными стенками, не превышающее ширину фундаментных балок, позволяет опирать балки на монолитные стенки или на расположенный между ними массив грунта ненарушенной структуры с последующим омоноличиванием боковых выпусков арматуры сборных балок с вертикальными выпусками арматуры монолитных стенок. Полученная таким образом конструкция фундамента объединяет в себе расположенные по длине экрана и заглубленные в грунтовое основание бетонные монолитные стенки,жестко объединенные с продольными балками, в которых выполнены стаканы для установки стоек шумозащитного экрана. Принцип работы фундамента состоит в том, что за счет включения в работу боковых поверхностей стенок, а также нижней поверхности балки, лежащей, как правило, на недеформированном грунтовом основании между стенками, достигается повышение несущей способности фундамента даже при уменьшении его площади опирания по сравнению с прототипом в 2 и более раза. При этом включение в работу массива грунта в пределах боковых поверхностей стенок повышает также устойчивость фундамента от ветровой нагрузки на экран. Таким образом, предлагаемая конструкция экрана позволяет в 2 и более раза снизить расход бетона на устройство фундаментных блоков и уменьшить объем земляных работ,что в свою очередь значительно снижает трудоемкость и стоимость работ по устройству фундамента. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
