Каблук

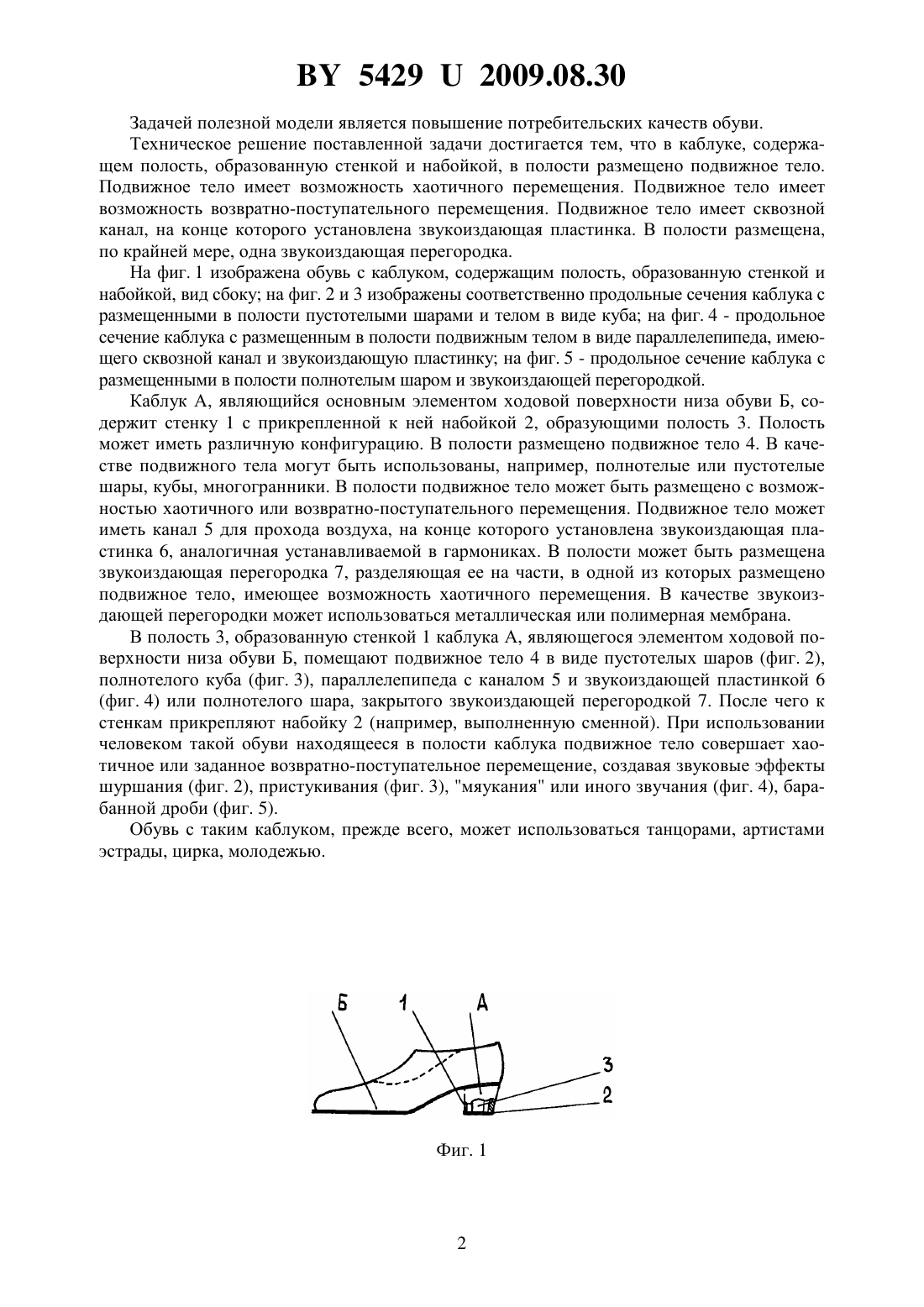

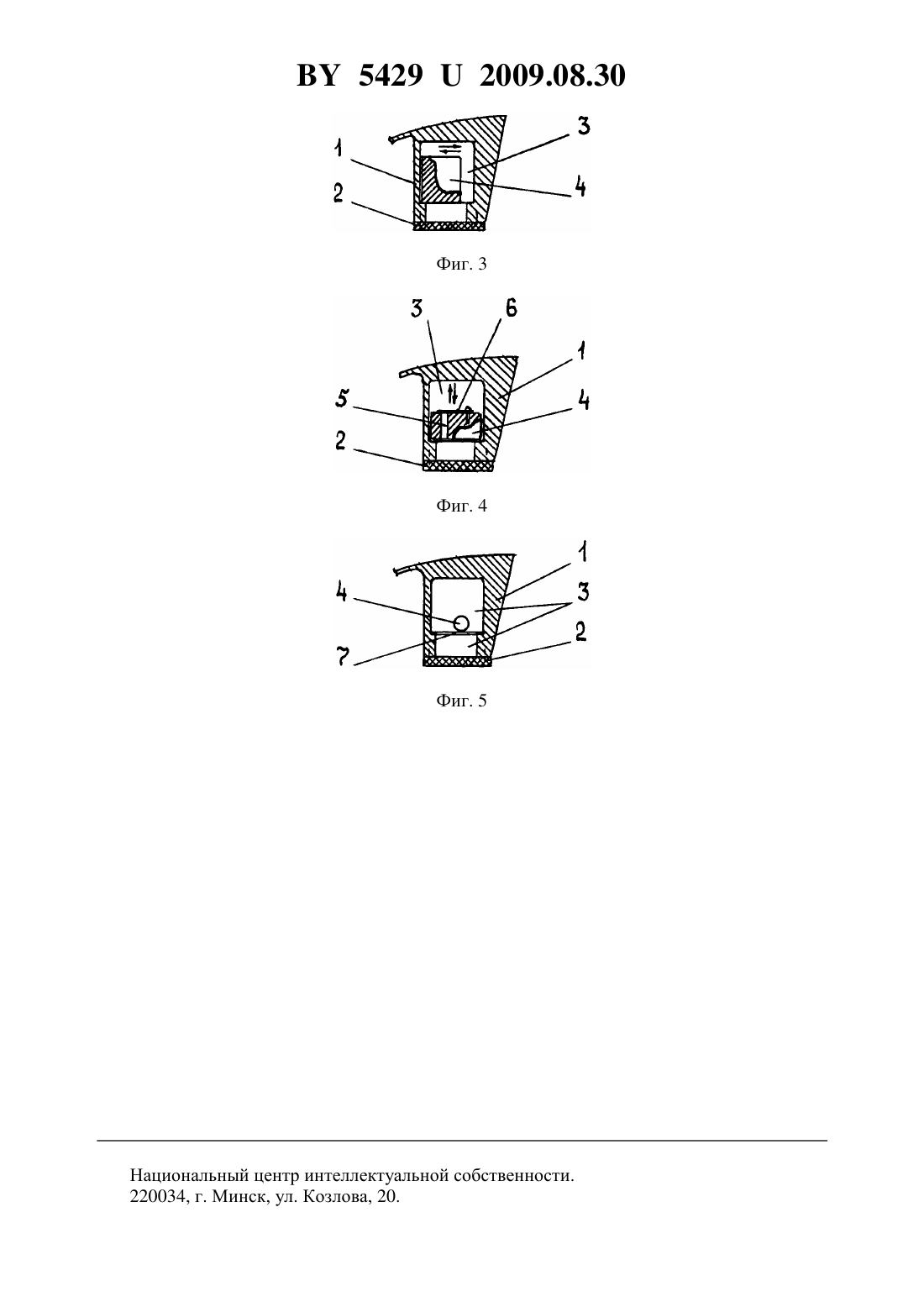

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) 1. Каблук, содержащий полость, образованную стенкой и набойкой, отличающийся тем, что в полости размещено подвижное тело. 2. Каблук по п. 1, отличающийся тем, что подвижное тело имеет возможность хаотичного перемещения. 3. Каблук по п. 1, отличающийся тем, что подвижное тело имеет возможность возвратно-поступательного перемещения. 4. Каблук по п. 3, отличающийся тем, что подвижное тело имеет сквозной канал, на конце которого установлена звукоиздающая пластинка. 5. Каблук по п. 2, отличающийся тем, что в полости размещена, по крайней мере, одна звукоиздающая перегородка.(56) 1. Энциклопедический словарь юного техника / Сост. Б.В. Зубков, С.В. Чумаков. - М,1980. - . 273-275. 2. Любич М.Г., Тер-Саакова О.А. Ремонт обуви. - М., 1976. - . 31. Фиг. 2 Полезная модель относится к обувной промышленности, а именно к производству каблуков, преимущественно, для модельной обуви. Известны каблуки различной высоты и формы, содержащие стенку и набойку 1. Известен каблук, содержащий полость, образованную стенкой и набойкой 2. Такой каблук различной высоты и формы используется в мужской, женской, девичьей обуви. 54292009.08.30 Задачей полезной модели является повышение потребительских качеств обуви. Техническое решение поставленной задачи достигается тем, что в каблуке, содержащем полость, образованную стенкой и набойкой, в полости размещено подвижное тело. Подвижное тело имеет возможность хаотичного перемещения. Подвижное тело имеет возможность возвратно-поступательного перемещения. Подвижное тело имеет сквозной канал, на конце которого установлена звукоиздающая пластинка. В полости размещена,по крайней мере, одна звукоиздающая перегородка. На фиг. 1 изображена обувь с каблуком, содержащим полость, образованную стенкой и набойкой, вид сбоку на фиг. 2 и 3 изображены соответственно продольные сечения каблука с размещенными в полости пустотелыми шарами и телом в виде куба на фиг. 4 - продольное сечение каблука с размещенным в полости подвижным телом в виде параллелепипеда, имеющего сквозной канал и звукоиздающую пластинку на фиг. 5 - продольное сечение каблука с размещенными в полости полнотелым шаром и звукоиздающей перегородкой. Каблук А, являющийся основным элементом ходовой поверхности низа обуви Б, содержит стенку 1 с прикрепленной к ней набойкой 2, образующими полость 3. Полость может иметь различную конфигурацию. В полости размещено подвижное тело 4. В качестве подвижного тела могут быть использованы, например, полнотелые или пустотелые шары, кубы, многогранники. В полости подвижное тело может быть размещено с возможностью хаотичного или возвратно-поступательного перемещения. Подвижное тело может иметь канал 5 для прохода воздуха, на конце которого установлена звукоиздающая пластинка 6, аналогичная устанавливаемой в гармониках. В полости может быть размещена звукоиздающая перегородка 7, разделяющая ее на части, в одной из которых размещено подвижное тело, имеющее возможность хаотичного перемещения. В качестве звукоиздающей перегородки может использоваться металлическая или полимерная мембрана. В полость 3, образованную стенкой 1 каблука А, являющегося элементом ходовой поверхности низа обуви Б, помещают подвижное тело 4 в виде пустотелых шаров (фиг. 2),полнотелого куба (фиг. 3), параллелепипеда с каналом 5 и звукоиздающей пластинкой 6(фиг. 4) или полнотелого шара, закрытого звукоиздающей перегородкой 7. После чего к стенкам прикрепляют набойку 2 (например, выполненную сменной). При использовании человеком такой обуви находящееся в полости каблука подвижное тело совершает хаотичное или заданное возвратно-поступательное перемещение, создавая звуковые эффекты шуршания (фиг. 2), пристукивания (фиг. 3), мяукания или иного звучания (фиг. 4), барабанной дроби (фиг. 5). Обувь с таким каблуком, прежде всего, может использоваться танцорами, артистами эстрады, цирка, молодежью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
