Преобразователь напряжения

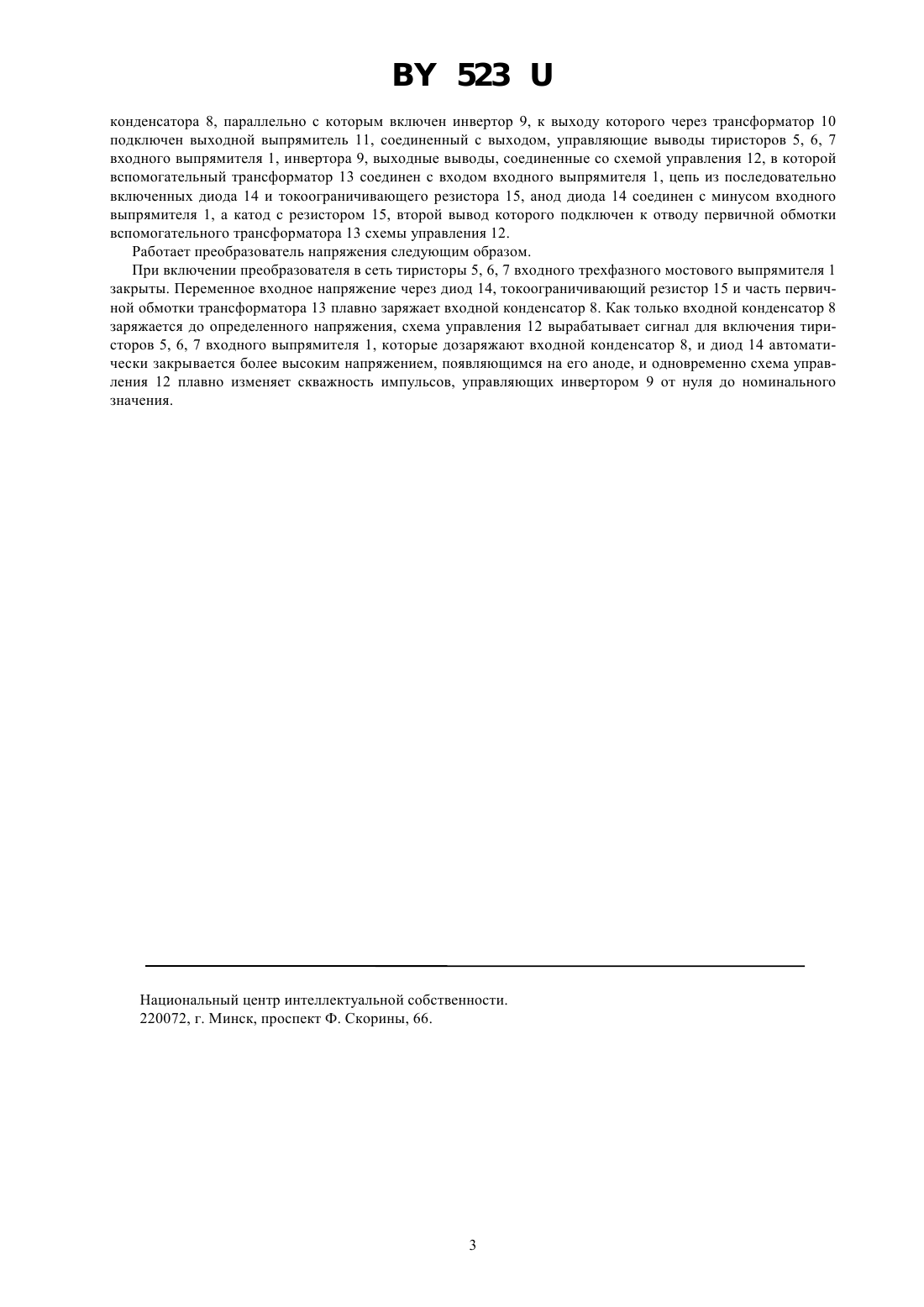

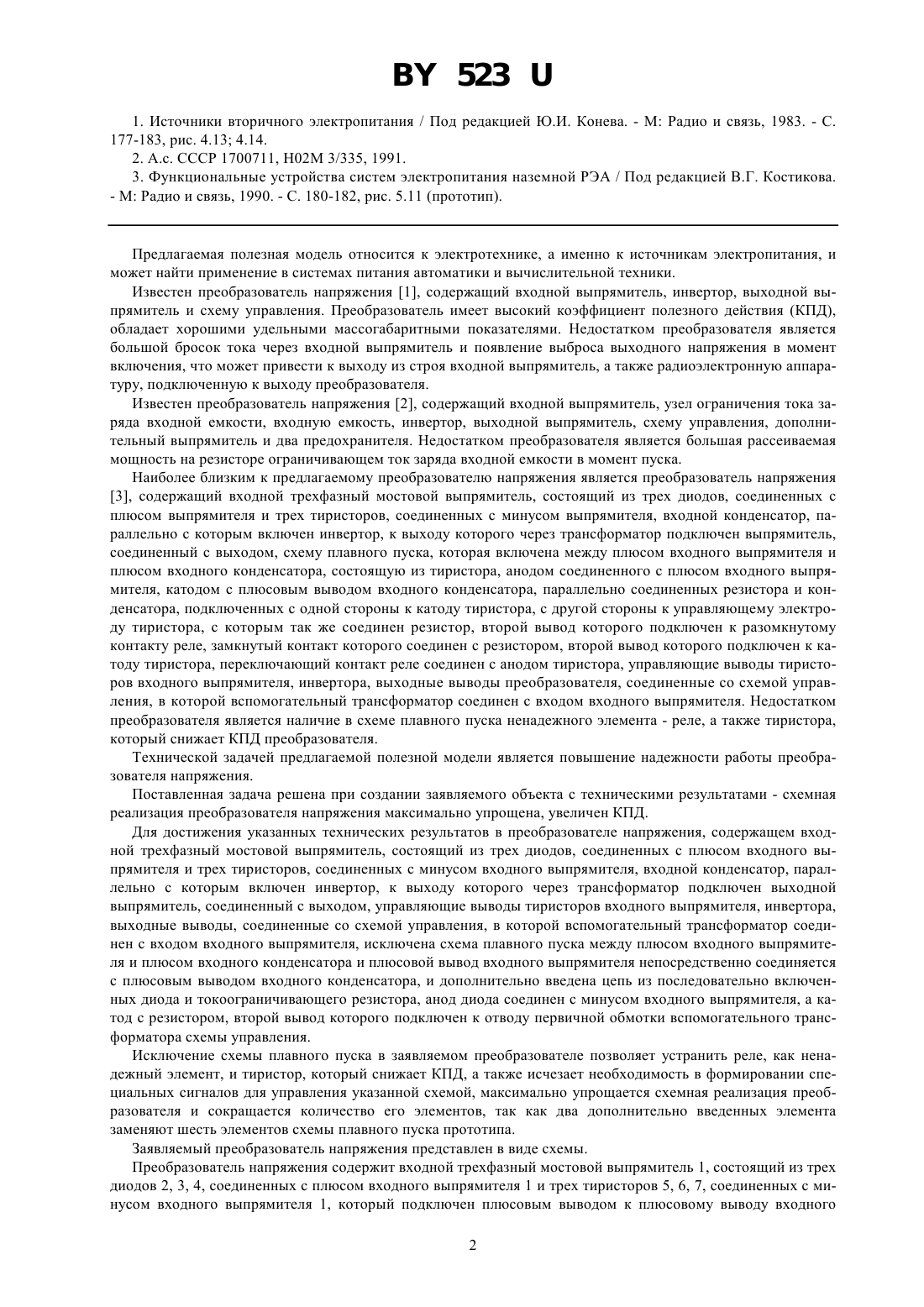

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИ СРЕДСТВ АВТОМАТИЗАЦИИ(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИ СРЕДСТВ АВТОМАТИЗАЦИИ(57) Преобразователь напряжения, содержащий входной трехфазный мостовой выпрямитель, состоящий из трех диодов, соединенных с плюсом входного выпрямителя и трех тиристоров, соединенных с минусом входного выпрямителя, входной конденсатор, параллельно с которым включен инвертор, к выходу которого через трансформатор подключен выходной выпрямитель, соединенный с выходом, управляющие выводы тиристоров входного выпрямителя, инвертора, выходные выводы, соединенные со схемой управления,в которой вспомогательный трансформатор соединен с входом входного выпрямителя, отличающийся тем,что между плюсом входного выпрямителя и плюсом входного конденсатора отсутствует схема плавного пуска и плюсовой вывод входного выпрямителя непосредственно соединяется с плюсовым выводом входного конденсатора, и дополнительно введена цепь из последовательно включенных диода и токоограничивающего резистора, анод диода соединен с минусом входного выпрямителя, а катод с резистором, второй вывод которого подключен к отводу первичной обмотки вспомогательного трансформатора схемы управления. 5231. Источники вторичного электропитания / Под редакцией Ю.И. Конева. -Радио и связь, 1983. - С. 177-183, рис. 4.13 4.14. 2. А.с. СССР 1700711, Н 02 М 3/335, 1991. 3. Функциональные устройства систем электропитания наземной РЭА / Под редакцией В.Г. Костикова. Предлагаемая полезная модель относится к электротехнике, а именно к источникам электропитания, и может найти применение в системах питания автоматики и вычислительной техники. Известен преобразователь напряжения 1, содержащий входной выпрямитель, инвертор, выходной выпрямитель и схему управления. Преобразователь имеет высокий коэффициент полезного действия (КПД),обладает хорошими удельными массогабаритными показателями. Недостатком преобразователя является большой бросок тока через входной выпрямитель и появление выброса выходного напряжения в момент включения, что может привести к выходу из строя входной выпрямитель, а также радиоэлектронную аппаратуру, подключенную к выходу преобразователя. Известен преобразователь напряжения 2, содержащий входной выпрямитель, узел ограничения тока заряда входной емкости, входную емкость, инвертор, выходной выпрямитель, схему управления, дополнительный выпрямитель и два предохранителя. Недостатком преобразователя является большая рассеиваемая мощность на резисторе ограничивающем ток заряда входной емкости в момент пуска. Наиболее близким к предлагаемому преобразователю напряжения является преобразователь напряжения 3, содержащий входной трехфазный мостовой выпрямитель, состоящий из трех диодов, соединенных с плюсом выпрямителя и трех тиристоров, соединенных с минусом выпрямителя, входной конденсатор, параллельно с которым включен инвертор, к выходу которого через трансформатор подключен выпрямитель,соединенный с выходом, схему плавного пуска, которая включена между плюсом входного выпрямителя и плюсом входного конденсатора, состоящую из тиристора, анодом соединенного с плюсом входного выпрямителя, катодом с плюсовым выводом входного конденсатора, параллельно соединенных резистора и конденсатора, подключенных с одной стороны к катоду тиристора, с другой стороны к управляющему электроду тиристора, с которым так же соединен резистор, второй вывод которого подключен к разомкнутому контакту реле, замкнутый контакт которого соединен с резистором, второй вывод которого подключен к катоду тиристора, переключающий контакт реле соединен с анодом тиристора, управляющие выводы тиристоров входного выпрямителя, инвертора, выходные выводы преобразователя, соединенные со схемой управления, в которой вспомогательный трансформатор соединен с входом входного выпрямителя. Недостатком преобразователя является наличие в схеме плавного пуска ненадежного элемента - реле, а также тиристора,который снижает КПД преобразователя. Технической задачей предлагаемой полезной модели является повышение надежности работы преобразователя напряжения. Поставленная задача решена при создании заявляемого объекта с техническими результатами - схемная реализация преобразователя напряжения максимально упрощена, увеличен КПД. Для достижения указанных технических результатов в преобразователе напряжения, содержащем входной трехфазный мостовой выпрямитель, состоящий из трех диодов, соединенных с плюсом входного выпрямителя и трех тиристоров, соединенных с минусом входного выпрямителя, входной конденсатор, параллельно с которым включен инвертор, к выходу которого через трансформатор подключен выходной выпрямитель, соединенный с выходом, управляющие выводы тиристоров входного выпрямителя, инвертора,выходные выводы, соединенные со схемой управления, в которой вспомогательный трансформатор соединен с входом входного выпрямителя, исключена схема плавного пуска между плюсом входного выпрямителя и плюсом входного конденсатора и плюсовой вывод входного выпрямителя непосредственно соединяется с плюсовым выводом входного конденсатора, и дополнительно введена цепь из последовательно включенных диода и токоограничивающего резистора, анод диода соединен с минусом входного выпрямителя, а катод с резистором, второй вывод которого подключен к отводу первичной обмотки вспомогательного трансформатора схемы управления. Исключение схемы плавного пуска в заявляемом преобразователе позволяет устранить реле, как ненадежный элемент, и тиристор, который снижает КПД, а также исчезает необходимость в формировании специальных сигналов для управления указанной схемой, максимально упрощается схемная реализация преобразователя и сокращается количество его элементов, так как два дополнительно введенных элемента заменяют шесть элементов схемы плавного пуска прототипа. Заявляемый преобразователь напряжения представлен в виде схемы. Преобразователь напряжения содержит входной трехфазный мостовой выпрямитель 1, состоящий из трех диодов 2, 3, 4, соединенных с плюсом входного выпрямителя 1 и трех тиристоров 5, 6, 7, соединенных с минусом входного выпрямителя 1, который подключен плюсовым выводом к плюсовому выводу входного 2 523 конденсатора 8, параллельно с которым включен инвертор 9, к выходу которого через трансформатор 10 подключен выходной выпрямитель 11, соединенный с выходом, управляющие выводы тиристоров 5, 6, 7 входного выпрямителя 1, инвертора 9, выходные выводы, соединенные со схемой управления 12, в которой вспомогательный трансформатор 13 соединен с входом входного выпрямителя 1, цепь из последовательно включенных диода 14 и токоограничивающего резистора 15, анод диода 14 соединен с минусом входного выпрямителя 1, а катод с резистором 15, второй вывод которого подключен к отводу первичной обмотки вспомогательного трансформатора 13 схемы управления 12. Работает преобразователь напряжения следующим образом. При включении преобразователя в сеть тиристоры 5, 6, 7 входного трехфазного мостового выпрямителя 1 закрыты. Переменное входное напряжение через диод 14, токоограничивающий резистор 15 и часть первичной обмотки трансформатора 13 плавно заряжает входной конденсатор 8. Как только входной конденсатор 8 заряжается до определенного напряжения, схема управления 12 вырабатывает сигнал для включения тиристоров 5, 6, 7 входного выпрямителя 1, которые дозаряжают входной конденсатор 8, и диод 14 автоматически закрывается более высоким напряжением, появляющимся на его аноде, и одновременно схема управления 12 плавно изменяет скважность импульсов, управляющих инвертором 9 от нуля до номинального значения. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
