Трехфазно-трехфазный трехпульсный преобразователь частоты

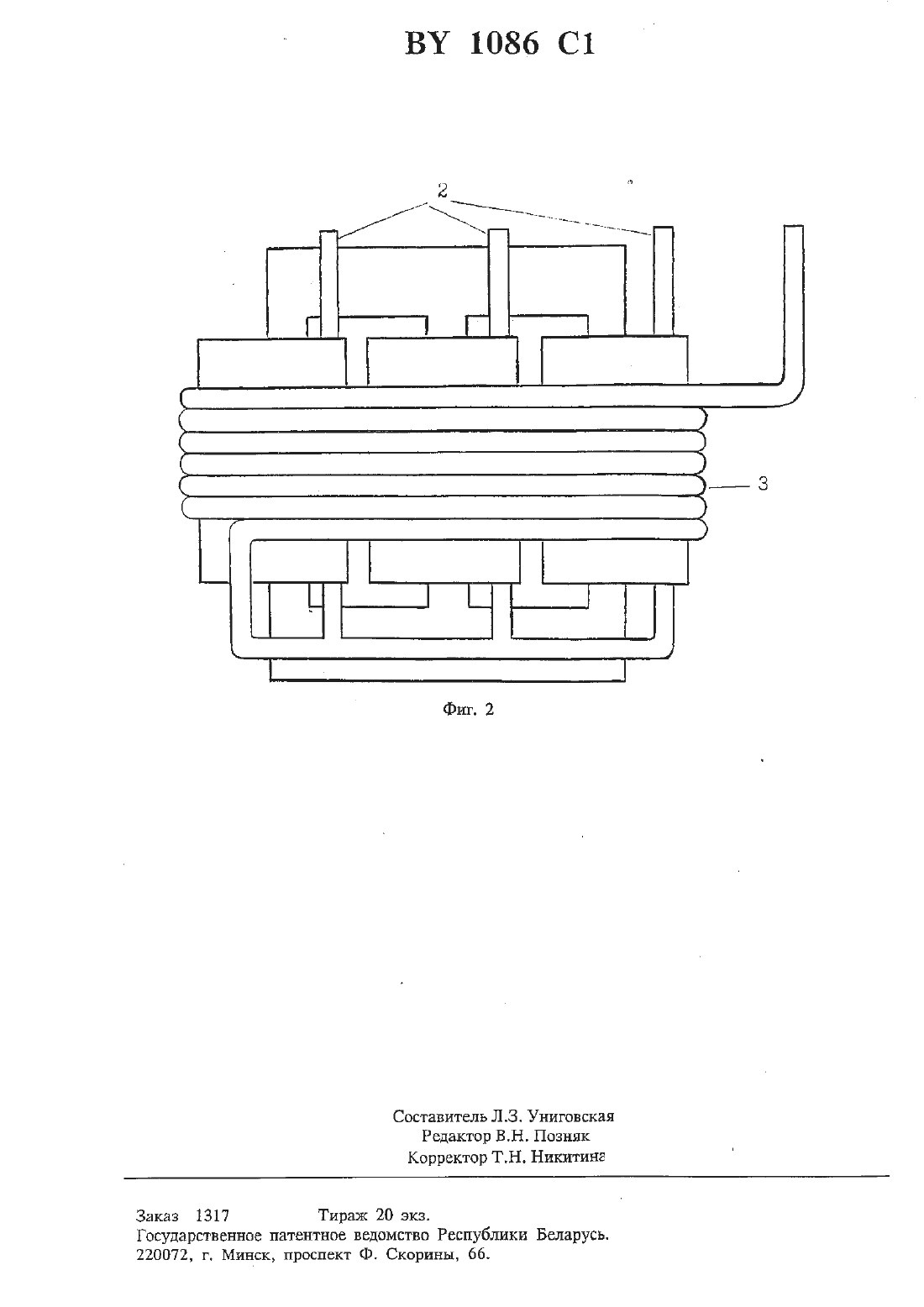

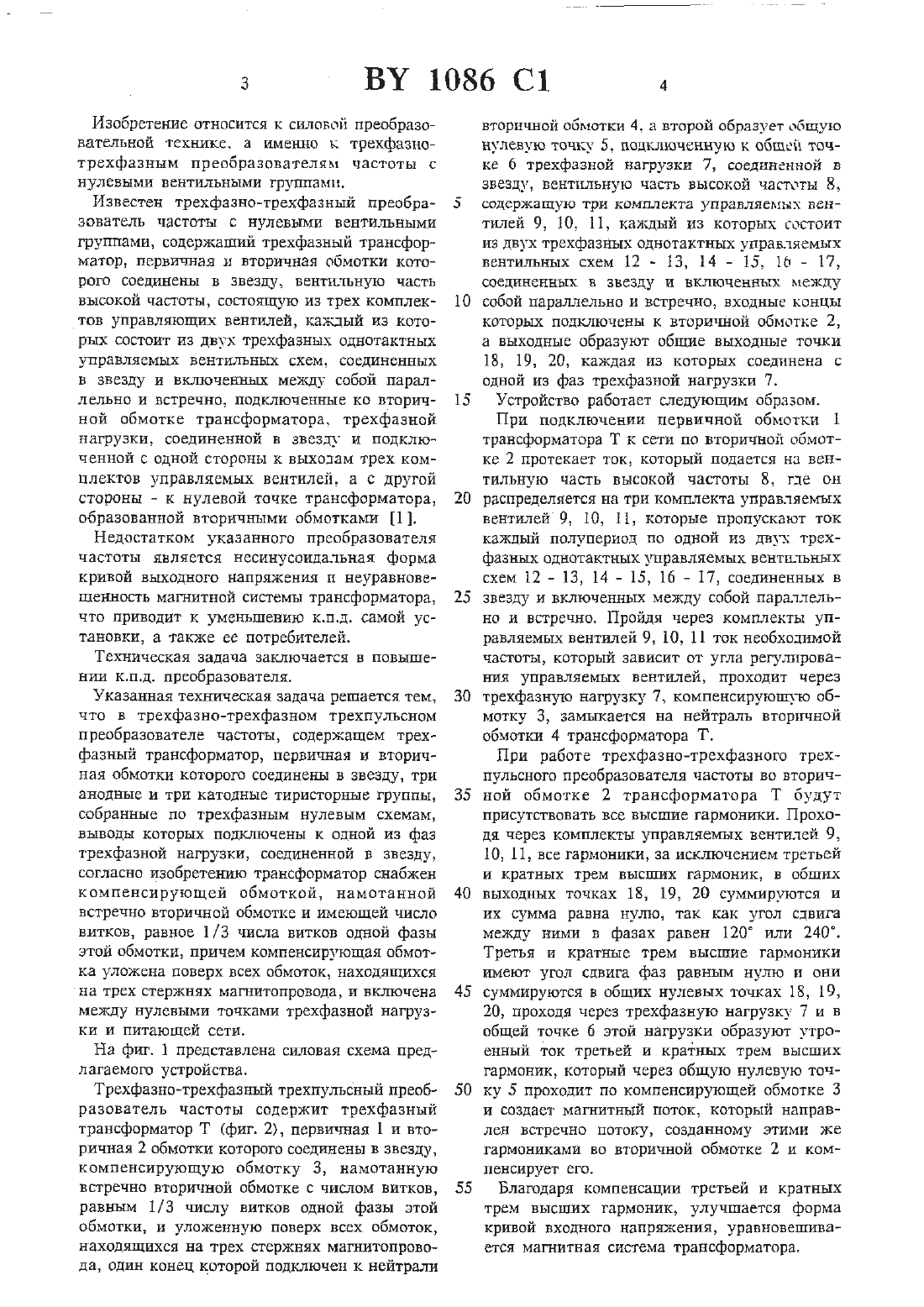

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬТрехфазно-грехфазный трехпульсньтй преобразователь частоты, содержащий трехфазный трансформатор, первичная и вторичная обмотки которого соединены в звезду, три анодные и три катодные тиристорные групш пы, собранные по трехфазным нулевым схемам, выходы которых подключены к одной из фаз трехфазной нагрузки, соединенной в звезду, отличающийся тем, что трансформатор снабжен компенсирующей обмоткой, намотанной встречно вторичной обмотке и имеющей число витков, равное 1/3 числа витков одной фазы этой обмотки, причем компенсирующая обмотка уложена поверх всех обмоток, находящихся на трех стержнях магнитопровода, и включена между нулевыми точками трехфазной нагрузки и питающей сети.1. Распутов Е.М. Электропривод повышенной частоты для сельскохозяйственных механизмов. М. Энергоатомиздат, 1985. Щ с. 180.Изобретение относится к силовой преобразовательной технике, а именно к трехфазнотрехфазным преобразователям частоты с нулевыми вентильными группами.Известен трехфазно-трехфазный преобразователь частоты с нулевыми вентильными группами, содержащий трехфазный трансформатор, первичная и вторичная обмотки которого соединены в звезду, вентнльную часть высокой частоты, состоящую из трех комплек тов управляющих вентилей, каждый из кото рых состоит из двух трехфазных однотактных управляемых вентильных схем, соединенных в звезду и включенных между собой паралдельно и встречно, подключенные ко вторичной обмотке трансформатора, трехфазной нагрузки, соединенной в звезду и подключенной с одной стороны к выходам трех комплектов управляемых вентилей, а с другой стороны к нулевой точке трансформатора,образованной вторичными обмотками 1.Недостатком указанного преобразователя частоты является несинусоидальная форма кривой выходного напряжения и неуравновеЩенность магнитной системы трансформатора,что приводит к уменьшению к.п.д. самой установки, а также ее потребителей.Техническая задача заключается в повышении к.п.д. преобразователя.Указанная техническая задача решается тем,что в трехфазно-трехфазном трехпульсном преобразователе частоты, содержащем трехфазный трансформатор, первичная и вторичная обмотки которого соединены в звезду, три анодные и три катодные тиристорные группы,собранные по трехфазным нулевым схемам,выводы которых подключены к одной из фаз трехфазной нагрузки, соединенной в звезду,согласно изобретению трансформатор снабжен компенсирующей обмоткой, намотанной встречно вторичной обмотке и имеющей число витков, равное 1/3 числа витков одной фазы этой обмотки, причем компенсирующая обмотка уложена поверх всех обмоток, находящихсяна трех СТВрЖНЯХ МЗГНИТОПрОВОДЗ, И ВКЛЮЧЕНЫмежду нулевыми точками трехфазной нагрузки и питающей сети.На фиг. 1 представлена силовая схема предлагаемого устройства.Трехфазно-трехфазньтй трехиульсный преобразователь частоты содержит трехфазный трансформатор Т (фиг. 2), первичная 1 и вторичная 2 обмотки которого соединены в звезду,компенсирующую обмотку 3, намотанную встречно вторичной обмотке с числом витков,равным 1/3 числу витков одной фазы этой обмотки, и уложенную поверх всех обмоток,находящихся на трех стержнях магнитопровода, один конец которой подключен к нейтраливторичной обмотки 4, а второй образует общую нулевую точку 5, подключенную к обшей точке 6 трехфазной нагрузки 7, соединенной в звезду, венттшьную часть высокой частоты 8,СОДСРЖЗЩУЮ ТРИ КО 1 ЧПЛСКТ 2 УПРЭНЛЯСЬХЫХ ВН тилей 9, 10. 11, каждый из которых состоит из двух трехфазных однотактных управляемых вентильных схем 12 - 13, 14 15, 10 - 17,соединенных в звезду и включенных между собой параллельно и встречно, входные концы которых подключены к вторичной обмотке 2,а выходные образуют общие выходные точки 18, 19, 20, каждая из которых соединена с одной из фаз трехфазной нагрузки 7.Устройство работает следующим образом.При подключении первичной обьтотки 1 трансформатора Т к сети по вторичной обмотке 2 протекает ток, который подается на вентильную часть высокой частоты 8, где он распределяется на три комплекта управляемых вентилей 9, 10, 11, которые пропускают ток каждый полуиериод по одной из двух трехфазных однотактных управляемых вентильных схем 12 - 13, 14 - 15, 16 - 17, соединенных в звезду и включенных между собой параллельно и встречно. Пройдя через комплекты управляемых вентилей 9, 10, 11 ток необходимой частоты, который зависит от угла регулирования управляемых вентилей, проходит через трехфазную нагрузку 7, компенсирующие обмотку 3, замыкается на нейтраль вторичной обмотки 4 трансформатора Т.При работе трехфазно-трехфазного трехпульсното преобразователя частоты во вторичной обмотке 2 трансформатора Т будут присутствовать все высшие гармоники. Проходя через комплекты управляемых вентилей 9,10, 11, все гармоники, за исключением третьей и кратных трем высших гармоник, в общих выходных точках 18, 19, 20 суммируются и их сумма равна нулю, так как угол сдвига между ними в фазах равен 120 или 240. Третья и кратные трем высшие гармоники имеют угол сдвига фаз равным нулю и они суммируются в общих нулевых точках 18, 19,20, проходя через трехфазную нагрузку 7 и в общей точке 6 этой нагрузки образуют утроенный ток третьей и кратных трем высших гармоник, который через общую нулевую точку 5 проходит по компенсирующей обмотке З и создает магнитный поток, который направлен встречно потоку, созданному этими же гармониками во вторичной обмотке 2 и компенсирует его.Благодаря компенсации третьей и кратных трем высших гармоник, улучшается форма кривой входного напряжения, уравновешивается магнитная система трансформатора.Заказ 1317 Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Мицск, проспект Ф. Скорины, 66.
