Устройство для получения фасонных отливок с мелкокристаллической структурой

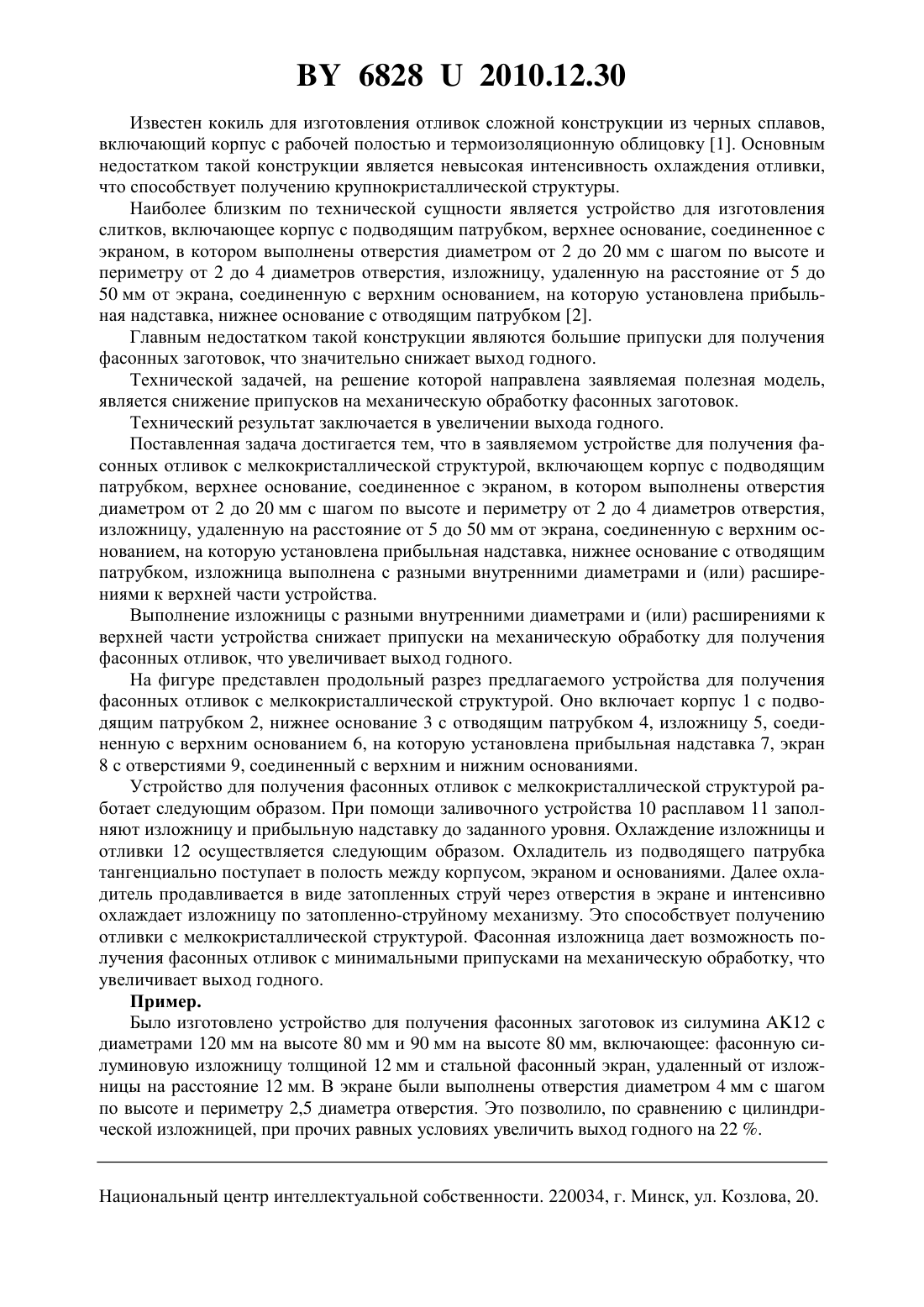

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ФАСОННЫХ ОТЛИВОК С МЕЛКОКРИСТАЛЛИЧЕСКОЙ СТРУКТУРОЙ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Ривкин Александр Игоревич Гутев Алексей Петрович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для получения фасонных отливок с мелкокристаллической структурой,включающее корпус с подводящим патрубком, верхнее основание, соединенное с экраном,в котором выполнены отверстия диаметром от 2 до 20 мм с шагом по высоте и периметру от 2 до 4 диаметров отверстия, изложницу, удаленную на расстояние от 5 до 50 мм от экрана,соединенную с верхним основанием, на которую установлена прибыльная надставка, нижнее основание с отводящим патрубком, отличающееся тем, что изложница выполнена с разными внутренними диаметрами и (или) расширениями к верхней части устройства. Полезная модель относится к литейному производству, в частности к устройствам для получения отливок мерной длины из металлов и сплавов. 68282010.12.30 Известен кокиль для изготовления отливок сложной конструкции из черных сплавов,включающий корпус с рабочей полостью и термоизоляционную облицовку 1. Основным недостатком такой конструкции является невысокая интенсивность охлаждения отливки,что способствует получению крупнокристаллической структуры. Наиболее близким по технической сущности является устройство для изготовления слитков, включающее корпус с подводящим патрубком, верхнее основание, соединенное с экраном, в котором выполнены отверстия диаметром от 2 до 20 мм с шагом по высоте и периметру от 2 до 4 диаметров отверстия, изложницу, удаленную на расстояние от 5 до 50 мм от экрана, соединенную с верхним основанием, на которую установлена прибыльная надставка, нижнее основание с отводящим патрубком 2. Главным недостатком такой конструкции являются большие припуски для получения фасонных заготовок, что значительно снижает выход годного. Технической задачей, на решение которой направлена заявляемая полезная модель,является снижение припусков на механическую обработку фасонных заготовок. Технический результат заключается в увеличении выхода годного. Поставленная задача достигается тем, что в заявляемом устройстве для получения фасонных отливок с мелкокристаллической структурой, включающем корпус с подводящим патрубком, верхнее основание, соединенное с экраном, в котором выполнены отверстия диаметром от 2 до 20 мм с шагом по высоте и периметру от 2 до 4 диаметров отверстия,изложницу, удаленную на расстояние от 5 до 50 мм от экрана, соединенную с верхним основанием, на которую установлена прибыльная надставка, нижнее основание с отводящим патрубком, изложница выполнена с разными внутренними диаметрами и (или) расширениями к верхней части устройства. Выполнение изложницы с разными внутренними диаметрами и (или) расширениями к верхней части устройства снижает припуски на механическую обработку для получения фасонных отливок, что увеличивает выход годного. На фигуре представлен продольный разрез предлагаемого устройства для получения фасонных отливок с мелкокристаллической структурой. Оно включает корпус 1 с подводящим патрубком 2, нижнее основание 3 с отводящим патрубком 4, изложницу 5, соединенную с верхним основанием 6, на которую установлена прибыльная надставка 7, экран 8 с отверстиями 9, соединенный с верхним и нижним основаниями. Устройство для получения фасонных отливок с мелкокристаллической структурой работает следующим образом. При помощи заливочного устройства 10 расплавом 11 заполняют изложницу и прибыльную надставку до заданного уровня. Охлаждение изложницы и отливки 12 осуществляется следующим образом. Охладитель из подводящего патрубка тангенциально поступает в полость между корпусом, экраном и основаниями. Далее охладитель продавливается в виде затопленных струй через отверстия в экране и интенсивно охлаждает изложницу по затопленно-струйному механизму. Это способствует получению отливки с мелкокристаллической структурой. Фасонная изложница дает возможность получения фасонных отливок с минимальными припусками на механическую обработку, что увеличивает выход годного. Пример. Было изготовлено устройство для получения фасонных заготовок из силумина 12 с диаметрами 120 мм на высоте 80 мм и 90 мм на высоте 80 мм, включающее фасонную силуминовую изложницу толщиной 12 мм и стальной фасонный экран, удаленный от изложницы на расстояние 12 мм. В экране были выполнены отверстия диаметром 4 мм с шагом по высоте и периметру 2,5 диаметра отверстия. Это позволило, по сравнению с цилиндрической изложницей, при прочих равных условиях увеличить выход годного на 22 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
