Устройство для охлаждения заготовок из черных и цветных металлов

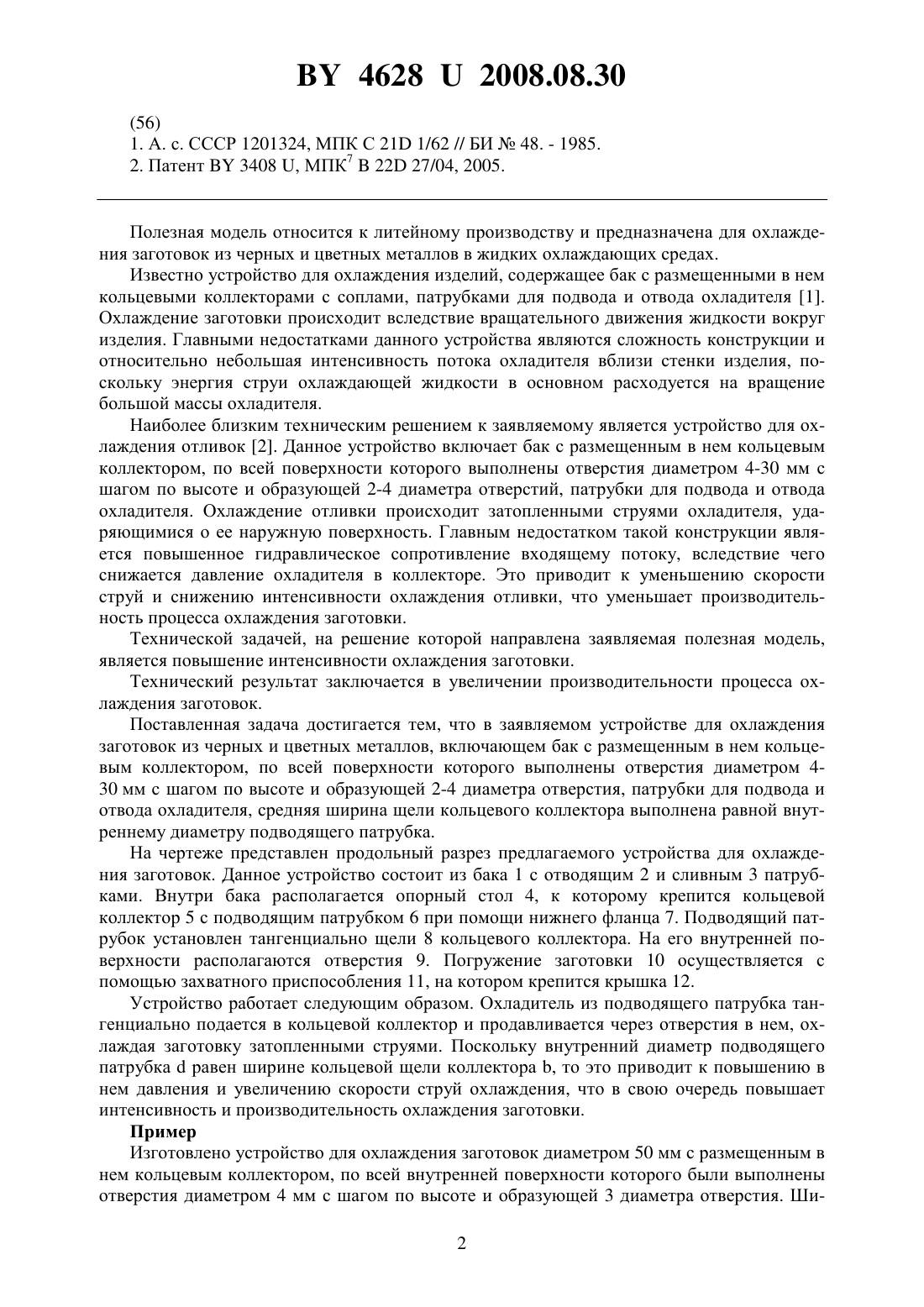

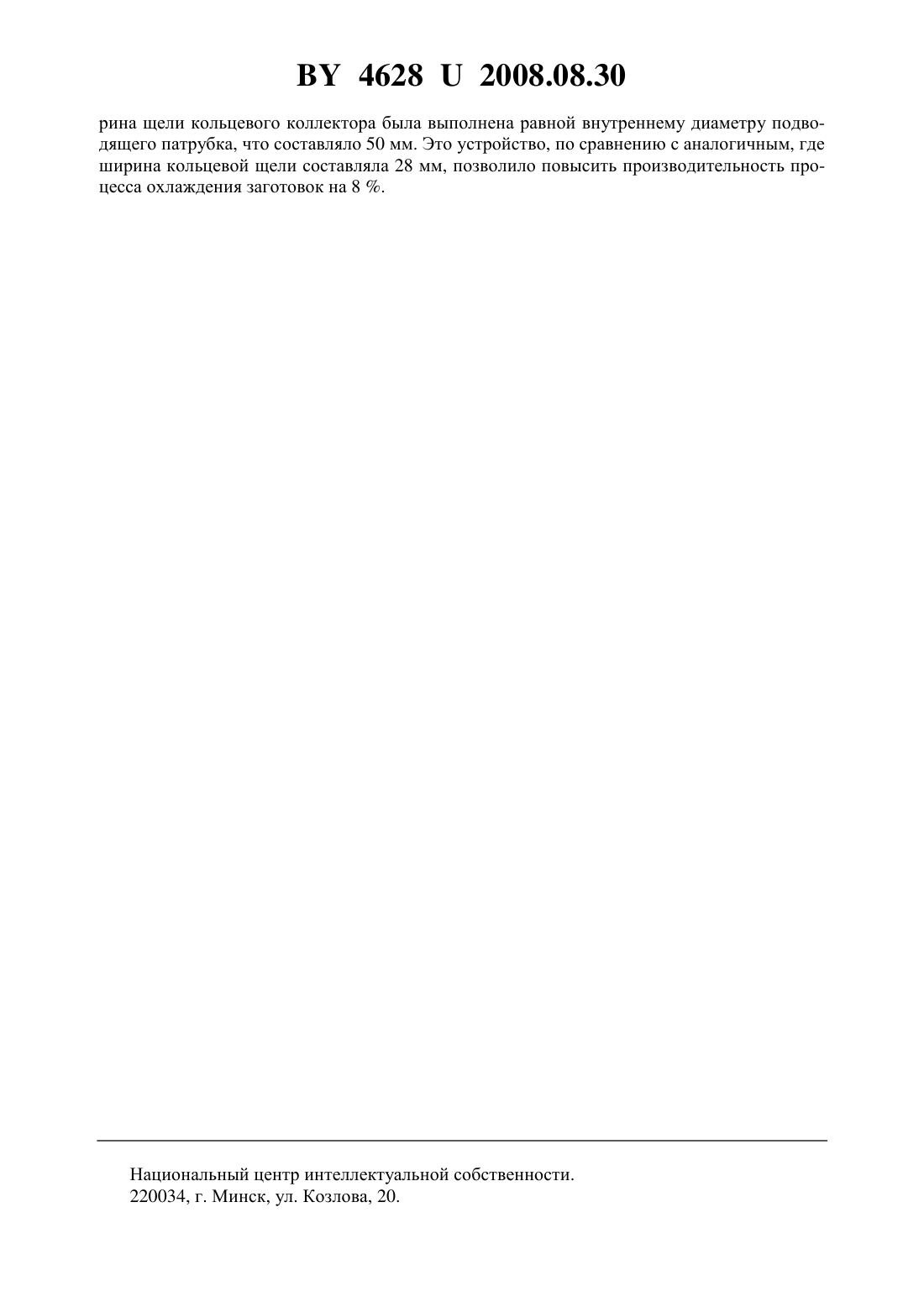

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ЗАГОТОВОК ИЗ ЧЕРНЫХ И ЦВЕТНЫХ МЕТАЛЛОВ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Марукович Евгений Игнатьевич Гутев Алексей Петрович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для охлаждения заготовок из черных и цветных металлов, включающее бак с размещенным в нем кольцевым коллектором, по всей поверхности которого выполнены отверстия диаметром 4-30 мм с шагом по высоте и образующей 2-4 диаметра отверстия, патрубки для подвода и отвода охладителя, отличающееся тем, что средняя ширина щели кольцевого коллектора выполнена равной внутреннему диаметру подводящего патрубка.(56) 1. А. с. СССР 1201324, МПК С 21 1/62 // БИ 48. - 1985. 2. Патент 3408 , МПК 722 27/04, 2005. Полезная модель относится к литейному производству и предназначена для охлаждения заготовок из черных и цветных металлов в жидких охлаждающих средах. Известно устройство для охлаждения изделий, содержащее бак с размещенными в нем кольцевыми коллекторами с соплами, патрубками для подвода и отвода охладителя 1. Охлаждение заготовки происходит вследствие вращательного движения жидкости вокруг изделия. Главными недостатками данного устройства являются сложность конструкции и относительно небольшая интенсивность потока охладителя вблизи стенки изделия, поскольку энергия струи охлаждающей жидкости в основном расходуется на вращение большой массы охладителя. Наиболее близким техническим решением к заявляемому является устройство для охлаждения отливок 2. Данное устройство включает бак с размещенным в нем кольцевым коллектором, по всей поверхности которого выполнены отверстия диаметром 4-30 мм с шагом по высоте и образующей 2-4 диаметра отверстий, патрубки для подвода и отвода охладителя. Охлаждение отливки происходит затопленными струями охладителя, ударяющимися о ее наружную поверхность. Главным недостатком такой конструкции является повышенное гидравлическое сопротивление входящему потоку, вследствие чего снижается давление охладителя в коллекторе. Это приводит к уменьшению скорости струй и снижению интенсивности охлаждения отливки, что уменьшает производительность процесса охлаждения заготовки. Технической задачей, на решение которой направлена заявляемая полезная модель,является повышение интенсивности охлаждения заготовки. Технический результат заключается в увеличении производительности процесса охлаждения заготовок. Поставленная задача достигается тем, что в заявляемом устройстве для охлаждения заготовок из черных и цветных металлов, включающем бак с размещенным в нем кольцевым коллектором, по всей поверхности которого выполнены отверстия диаметром 430 мм с шагом по высоте и образующей 2-4 диаметра отверстия, патрубки для подвода и отвода охладителя, средняя ширина щели кольцевого коллектора выполнена равной внутреннему диаметру подводящего патрубка. На чертеже представлен продольный разрез предлагаемого устройства для охлаждения заготовок. Данное устройство состоит из бака 1 с отводящим 2 и сливным 3 патрубками. Внутри бака располагается опорный стол 4, к которому крепится кольцевой коллектор 5 с подводящим патрубком 6 при помощи нижнего фланца 7. Подводящий патрубок установлен тангенциально щели 8 кольцевого коллектора. На его внутренней поверхности располагаются отверстия 9. Погружение заготовки 10 осуществляется с помощью захватного приспособления 11, на котором крепится крышка 12. Устройство работает следующим образом. Охладитель из подводящего патрубка тангенциально подается в кольцевой коллектор и продавливается через отверстия в нем, охлаждая заготовку затопленными струями. Поскольку внутренний диаметр подводящего патрубкаравен ширине кольцевой щели коллектора , то это приводит к повышению в нем давления и увеличению скорости струй охлаждения, что в свою очередь повышает интенсивность и производительность охлаждения заготовки. Пример Изготовлено устройство для охлаждения заготовок диаметром 50 мм с размещенным в нем кольцевым коллектором, по всей внутренней поверхности которого были выполнены отверстия диаметром 4 мм с шагом по высоте и образующей 3 диаметра отверстия. Ши 2 46282008.08.30 рина щели кольцевого коллектора была выполнена равной внутреннему диаметру подводящего патрубка, что составляло 50 мм. Это устройство, по сравнению с аналогичным, где ширина кольцевой щели составляла 28 мм, позволило повысить производительность процесса охлаждения заготовок на 8 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
