Устройство для идентификации животных

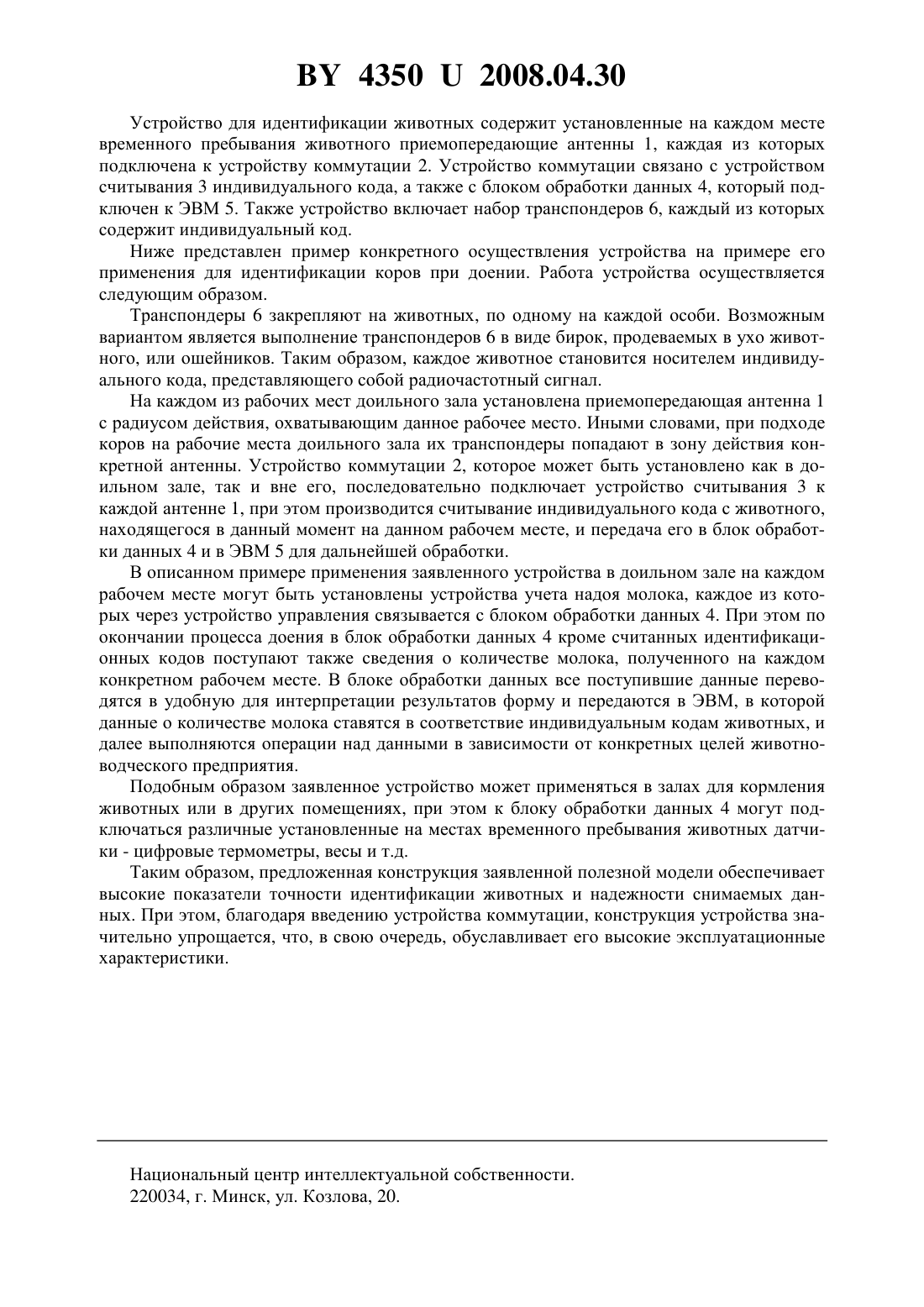

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИДЕНТИФИКАЦИИ ЖИВОТНЫХ(72) Авторы Ильясевич Геннадий Михайлович Тернов Евгений Валерьевич Грищенко Борис Николаевич(57) Устройство для идентификации животных, включающее транспондеры с индивидуальными кодами животных, приемопередающие антенны, установленные на местах временного пребывания животных, устройство считывания индивидуального кода, связанное с блоком обработки данных, подключенным к ЭВМ, отличающееся тем, что содержит устройство коммутации, связанное с блоком обработки данных, устройством считывания индивидуального кода и с каждой из антенн. Полезная модель относится к сельскому хозяйству, в частности к автоматическим системам контроля за сельскохозяйственными животными, и может быть использована для идентификации животных на рабочих местах при выполнении технологических операций,связанных с получением продукции и содержанием животных. Автоматическая идентификация животных требуется, как правило, на крупных животноводческих комплексах, где содержится большое количество животных особей и существует потребность в сборе и накоплении информации о каждой отдельной особи 43502008.04.30 Как правило, в электронных системах идентификации животных используются радиочастотные импульсные приемопередатчики (транспондеры), выполненные с возможностью взаимодействия со специальными устройствами считывания. Из уровня техники известна идентификационная система, включающая считыватель с антенной, устанавливаемый обычно в фиксированном положении, и набор транспондеров с индивидуальными кодами, располагаемых на перемещающихся объектах 1. В случае использования данной системы в целях идентификации животных считыватель с антенной устанавливается, как правило, на входе в помещение с возможностью последовательного обращения к транспондерам, содержащимся на каждой особи, проходящей мимо антенны считывателя. При этом каждому номеру последовательно расположенных рабочих мест в помещении ставится в соответствие последовательно считанный код транспондера (первое место - первый считанный код, второе - второй и т.д.). Известное устройство имеет относительно простую конструкцию, однако при сбое в считывании очередного индивидуального кода, например в случае отсутствия транспондера на одном из животных в момент прохождения его мимо антенны или его неисправности,при размещении этого животного на рабочем месте (например, доильного зала) происходит присвоение ему кода транспондера животного, следующего за ним и, следовательно, сдвиг кодов для всех последующих рабочих мест. В результате данные, поступающие с рабочих мест (например, о надое), ошибочно соотносятся с кодами транспондеров, начиная с рабочего места, занятого животным, код которого не был считан. Таким образом, вследствие часто возникающих случаев несчитывания транспондеров,устройство имеет низкую надежность идентификации животных на рабочем месте. Также из уровня техники известно представляющееся наиболее близким к заявленному и принятое в качестве прототипа устройство для идентификации сельскохозяйственного скота, включающее множество считывающих устройств со встроенными приемопередающими антеннами, устанавливаемых на местах временного пребывания животных(стойла, доильные или весовые площадки и т.д.) и связанных с ЭВМ, а также индивидуальные транспондеры для каждого из животных 2. Работа данного устройства заключается в том, что при нахождении животного на определенном рабочем месте, т.е. в радиусе действия антенны установленного на этом месте считывающего устройства, происходит считывание индивидуального кода, который передается в ЭВМ для дальнейшей обработки, куда могут поступать также сигналы от установленных на местах датчиков (устройств учета количества молока, датчиков температуры тела, весоизмерительных устройств и др.), которые также обрабатываются и ставятся в соответствие считанному идентификационному коду для последующей систематизации и накопления данных о каждой конкретной особи. Данное устройство обеспечивает повышение точности идентификации, однако оно имеет сложную конструкцию, что обуславливает трудности при эксплуатации устройства,а также отличается дороговизной, что ограничивает его применение. Задачей полезной модели является создание устройства для идентификации животных, которое обеспечило бы высокую точность идентификации животных и повышение надежности снимаемых данных при одновременном упрощении и удешевлении конструкции устройства. Поставленная задача решается тем, что в устройстве для идентификации животных,включающем транспондеры с индивидуальными кодами животных, приемопередающие антенны, установленные на местах временного пребывания животных, устройство считывания индивидуального кода, связанное с блоком обработки данных, подключенным к ЭВМ, содержится устройство коммутации, связанное с блоком обработки данных, устройством считывания индивидуального кода и с каждой из антенн. На фигуре показана структурная схема заявленного устройства для идентификации животных. 2 43502008.04.30 Устройство для идентификации животных содержит установленные на каждом месте временного пребывания животного приемопередающие антенны 1, каждая из которых подключена к устройству коммутации 2. Устройство коммутации связано с устройством считывания 3 индивидуального кода, а также с блоком обработки данных 4, который подключен к ЭВМ 5. Также устройство включает набор транспондеров 6, каждый из которых содержит индивидуальный код. Ниже представлен пример конкретного осуществления устройства на примере его применения для идентификации коров при доении. Работа устройства осуществляется следующим образом. Транспондеры 6 закрепляют на животных, по одному на каждой особи. Возможным вариантом является выполнение транспондеров 6 в виде бирок, продеваемых в ухо животного, или ошейников. Таким образом, каждое животное становится носителем индивидуального кода, представляющего собой радиочастотный сигнал. На каждом из рабочих мест доильного зала установлена приемопередающая антенна 1 с радиусом действия, охватывающим данное рабочее место. Иными словами, при подходе коров на рабочие места доильного зала их транспондеры попадают в зону действия конкретной антенны. Устройство коммутации 2, которое может быть установлено как в доильном зале, так и вне его, последовательно подключает устройство считывания 3 к каждой антенне 1, при этом производится считывание индивидуального кода с животного,находящегося в данный момент на данном рабочем месте, и передача его в блок обработки данных 4 и в ЭВМ 5 для дальнейшей обработки. В описанном примере применения заявленного устройства в доильном зале на каждом рабочем месте могут быть установлены устройства учета надоя молока, каждое из которых через устройство управления связывается с блоком обработки данных 4. При этом по окончании процесса доения в блок обработки данных 4 кроме считанных идентификационных кодов поступают также сведения о количестве молока, полученного на каждом конкретном рабочем месте. В блоке обработки данных все поступившие данные переводятся в удобную для интерпретации результатов форму и передаются в ЭВМ, в которой данные о количестве молока ставятся в соответствие индивидуальным кодам животных, и далее выполняются операции над данными в зависимости от конкретных целей животноводческого предприятия. Подобным образом заявленное устройство может применяться в залах для кормления животных или в других помещениях, при этом к блоку обработки данных 4 могут подключаться различные установленные на местах временного пребывания животных датчики - цифровые термометры, весы и т.д. Таким образом, предложенная конструкция заявленной полезной модели обеспечивает высокие показатели точности идентификации животных и надежности снимаемых данных. При этом, благодаря введению устройства коммутации, конструкция устройства значительно упрощается, что, в свою очередь, обуславливает его высокие эксплуатационные характеристики. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
