Дозирующее устройство для подачи порошковых материалов

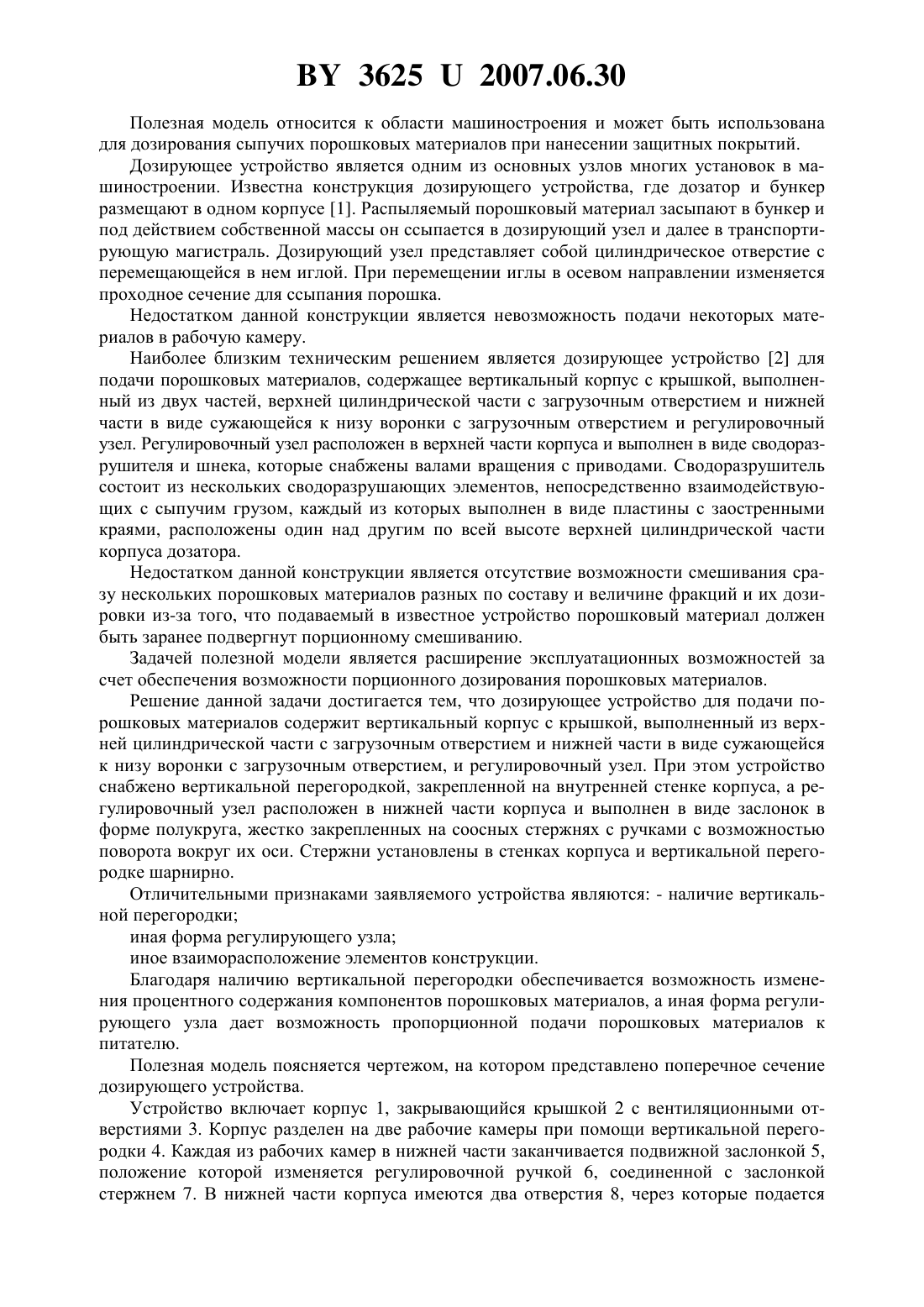

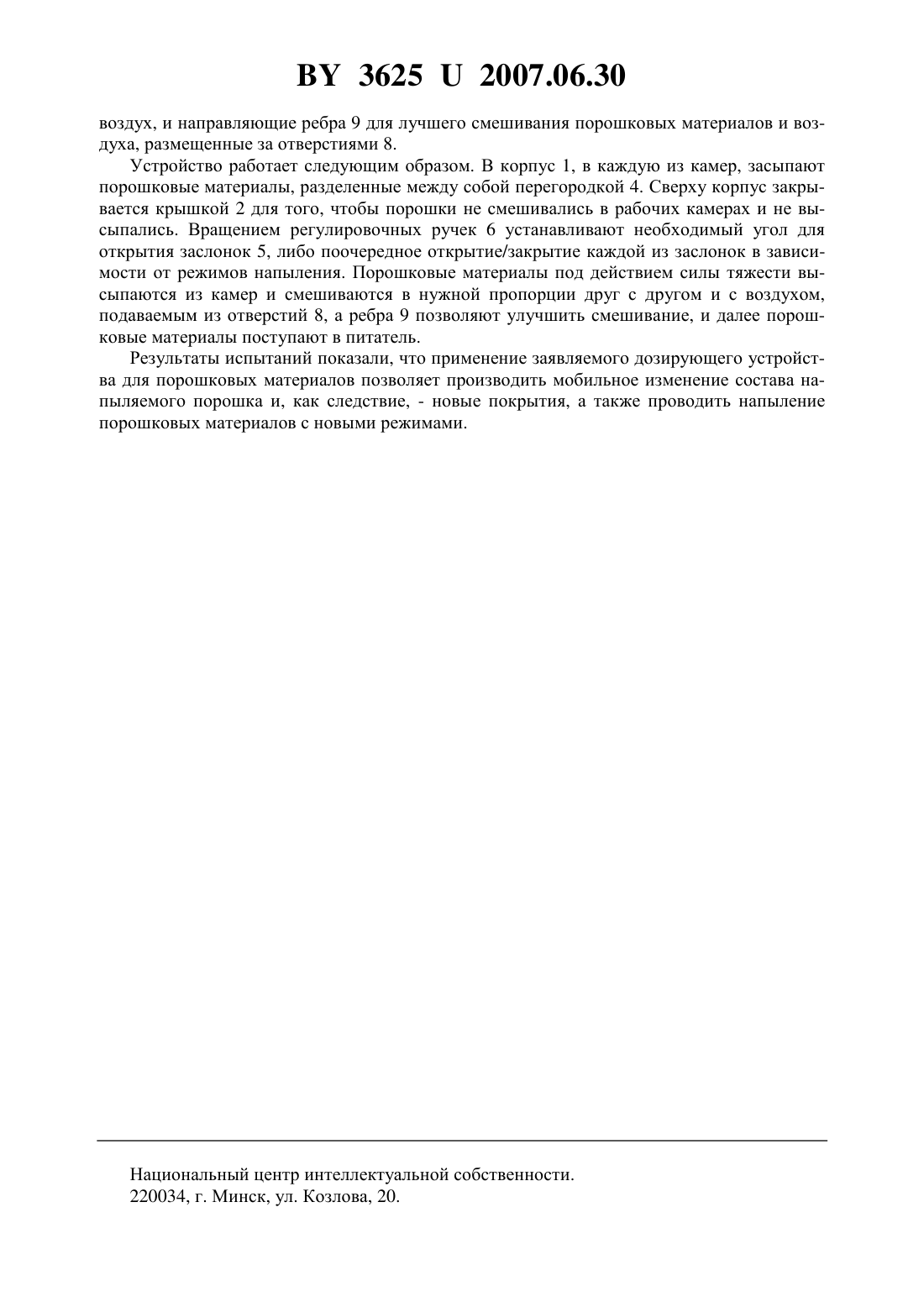

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДОЗИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ПОДАЧИ ПОРОШКОВЫХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Молчанов Сергей Валерьевич Завистовский Сергей Эдуардович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Дозирующее устройство для подачи порошковых материалов, содержащее вертикальный корпус с крышкой, выполненный из верхней цилиндрической части с загрузочным отверстием и нижней части в виде сужающейся к низу воронки с загрузочным отверстием,и регулировочный узел, отличающееся тем, что оно снабжено вертикальной перегородкой, закрепленной на внутренней стенке корпуса, а регулировочный узел расположен в нижней части корпуса и выполнен в виде заслонок в форме полукруга, жестко закрепленных на соосных стержнях с ручками с возможностью поворота вокруг их оси, при этом стержни установлены в стенках корпуса и вертикальной перегородке шарнирно.(56) 1. Порошковая металлургия и напыленные покрытия Учебник для вузов / В.Н. Анциферов, Г.В. Бобров, Л.К. Дружинин и др. - М. Металлургия, 1987. - 792 с. 2. Патент РФ 2282158, МПК 0111/00. Бункерный дозатор для сыпучих грузов / В.В. Головин, А.В. Варламов. - Приоритет 2005.06.28. Опубл. 2006. 08. 20 (прототип). 36252007.06.30 Полезная модель относится к области машиностроения и может быть использована для дозирования сыпучих порошковых материалов при нанесении защитных покрытий. Дозирующее устройство является одним из основных узлов многих установок в машиностроении. Известна конструкция дозирующего устройства, где дозатор и бункер размещают в одном корпусе 1. Распыляемый порошковый материал засыпают в бункер и под действием собственной массы он ссыпается в дозирующий узел и далее в транспортирующую магистраль. Дозирующий узел представляет собой цилиндрическое отверстие с перемещающейся в нем иглой. При перемещении иглы в осевом направлении изменяется проходное сечение для ссыпания порошка. Недостатком данной конструкции является невозможность подачи некоторых материалов в рабочую камеру. Наиболее близким техническим решением является дозирующее устройство 2 для подачи порошковых материалов, содержащее вертикальный корпус с крышкой, выполненный из двух частей, верхней цилиндрической части с загрузочным отверстием и нижней части в виде сужающейся к низу воронки с загрузочным отверстием и регулировочный узел. Регулировочный узел расположен в верхней части корпуса и выполнен в виде сводоразрушителя и шнека, которые снабжены валами вращения с приводами. Сводоразрушитель состоит из нескольких сводоразрушающих элементов, непосредственно взаимодействующих с сыпучим грузом, каждый из которых выполнен в виде пластины с заостренными краями, расположены один над другим по всей высоте верхней цилиндрической части корпуса дозатора. Недостатком данной конструкции является отсутствие возможности смешивания сразу нескольких порошковых материалов разных по составу и величине фракций и их дозировки из-за того, что подаваемый в известное устройство порошковый материал должен быть заранее подвергнут порционному смешиванию. Задачей полезной модели является расширение эксплуатационных возможностей за счет обеспечения возможности порционного дозирования порошковых материалов. Решение данной задачи достигается тем, что дозирующее устройство для подачи порошковых материалов содержит вертикальный корпус с крышкой, выполненный из верхней цилиндрической части с загрузочным отверстием и нижней части в виде сужающейся к низу воронки с загрузочным отверстием, и регулировочный узел. При этом устройство снабжено вертикальной перегородкой, закрепленной на внутренней стенке корпуса, а регулировочный узел расположен в нижней части корпуса и выполнен в виде заслонок в форме полукруга, жестко закрепленных на соосных стержнях с ручками с возможностью поворота вокруг их оси. Стержни установлены в стенках корпуса и вертикальной перегородке шарнирно. Отличительными признаками заявляемого устройства являются - наличие вертикальной перегородки иная форма регулирующего узла иное взаиморасположение элементов конструкции. Благодаря наличию вертикальной перегородки обеспечивается возможность изменения процентного содержания компонентов порошковых материалов, а иная форма регулирующего узла дает возможность пропорционной подачи порошковых материалов к питателю. Полезная модель поясняется чертежом, на котором представлено поперечное сечение дозирующего устройства. Устройство включает корпус 1, закрывающийся крышкой 2 с вентиляционными отверстиями 3. Корпус разделен на две рабочие камеры при помощи вертикальной перегородки 4. Каждая из рабочих камер в нижней части заканчивается подвижной заслонкой 5,положение которой изменяется регулировочной ручкой 6, соединенной с заслонкой стержнем 7. В нижней части корпуса имеются два отверстия 8, через которые подается 36252007.06.30 воздух, и направляющие ребра 9 для лучшего смешивания порошковых материалов и воздуха, размещенные за отверстиями 8. Устройство работает следующим образом. В корпус 1, в каждую из камер, засыпают порошковые материалы, разделенные между собой перегородкой 4. Сверху корпус закрывается крышкой 2 для того, чтобы порошки не смешивались в рабочих камерах и не высыпались. Вращением регулировочных ручек 6 устанавливают необходимый угол для открытия заслонок 5, либо поочередное открытие/закрытие каждой из заслонок в зависимости от режимов напыления. Порошковые материалы под действием силы тяжести высыпаются из камер и смешиваются в нужной пропорции друг с другом и с воздухом,подаваемым из отверстий 8, а ребра 9 позволяют улучшить смешивание, и далее порошковые материалы поступают в питатель. Результаты испытаний показали, что применение заявляемого дозирующего устройства для порошковых материалов позволяет производить мобильное изменение состава напыляемого порошка и, как следствие, - новые покрытия, а также проводить напыление порошковых материалов с новыми режимами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
