Свая

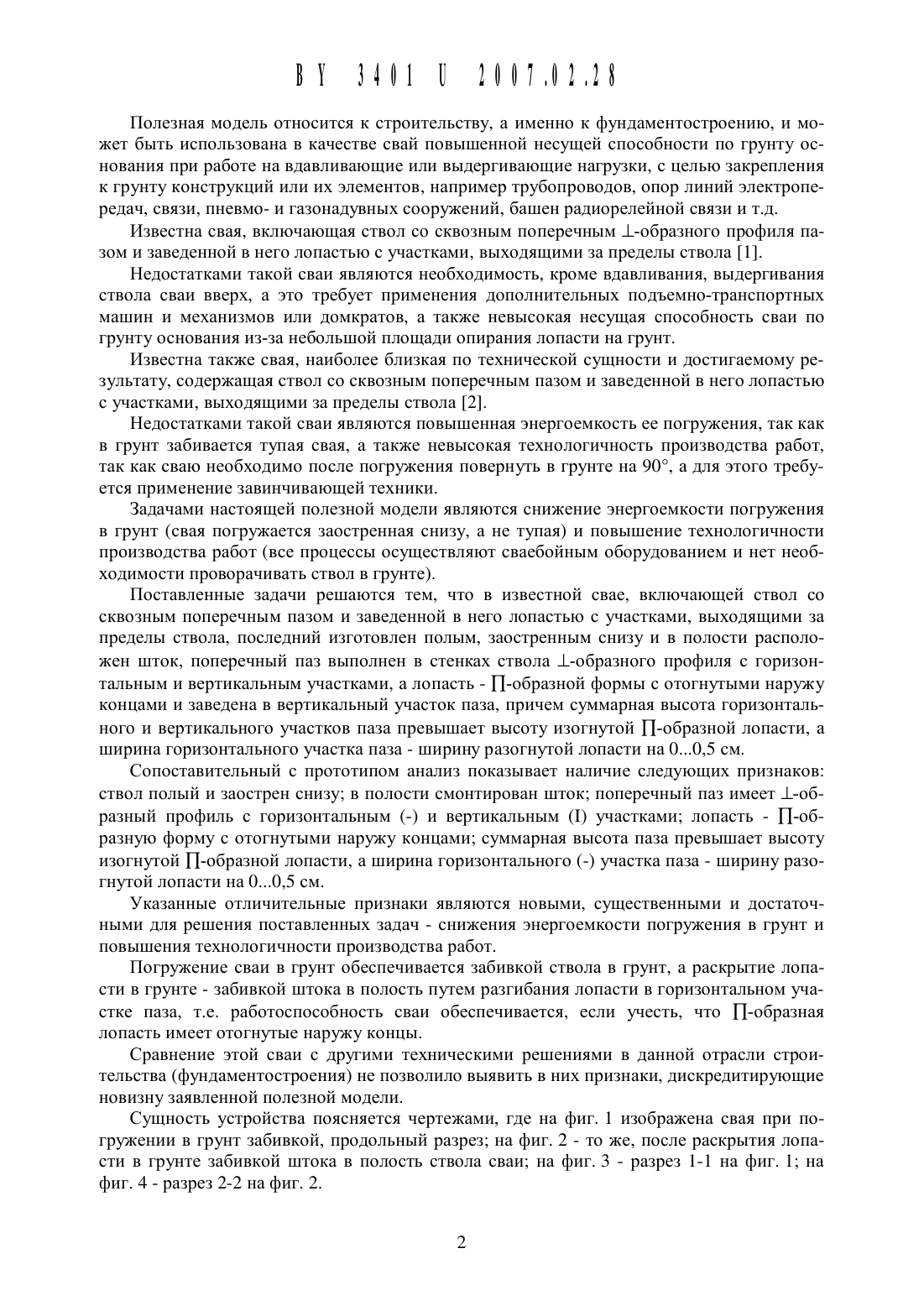

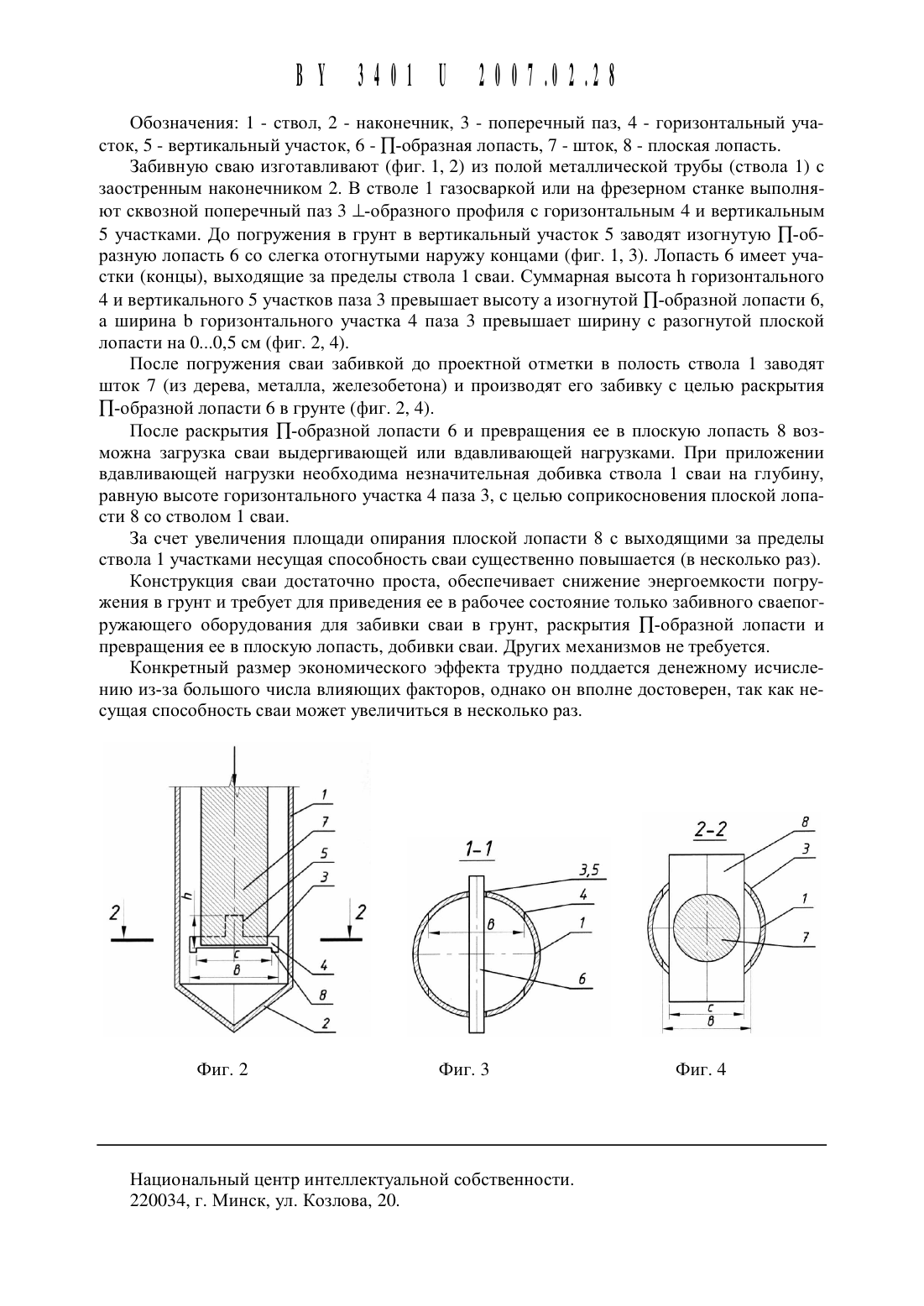

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) НАЦИОНАЛЬНЫИ ЦЕНГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет (ВУ)(72) Авторы Чернюк Владимир Петрович Семенюк Сергей Михайлович Пчлин Вячеслав Николаевич Чернюк Михаил Владимирович (ВУ)(73) Патентообладатель Учреждение образования Брестский государственный технический университет (ВУ)Свая, включающая ствол со сквозным Поперечным пазом и заведенной в него лопастью с участками, выходящими за Пределы ствола, отличающаяся тем, что ствол изготовлен поль 1 м, заостренным снизу и в полости расположен Шток, поперечный паз выполнен в стенках ствола 1-образного профиля с горизонтальным и вертикальным участками, а лопасть - П-образной формы с отогнутыми наружу концами и заведена в вертикальный участок паза, причем суммарная высота горизонтального и вертикального участков паза превышает высоту изогнутой П-образной лопасти, а Ширина горизонтального участка - Ширину разогнутой лопасти на 00,5 см.(56) 1. А.с. СССР 1303668, МПК Е 0213 5/54, 1987 (аналог). 2. Патент РБ на полезную модель 1770, МПК Е 0213 5/54, 2005 (прототип).Полезная модель относится К строительству, а именно К фундаментостроению, И может быть использована в качестве свай повышенной несущей способности по грунту основания при работе на вдавливающие или выдергивающие нагрузки, с целью закрепления К грунту конструкций или их элементов, например трубопроводов, опор линий электропередач, связи, пневмо- и газонадувнь 1 х сооружений, башен радиорелейной связи и т.д.Известна свая, включающая ствол со сквозным поперечным ф-образного профиля пазом и заведенной в него лопастью с участками, выходящими за пределы ствола 1.Недостатками такой сваи являются необходимость, кроме вдавливания, выдергивания ствола сваи вверх, а это требует применения дополнительных подъемно-транспортных машин и механизмов или домкратов, а также невысокая несущая способность сваи по грунту основания из-за небольшой площади опирания лопасти на грунт.Известна также свая, наиболее близкая по технической сущности и достигаемому результату, содержащая ствол со сквозным поперечным пазом и заведенной в него лопастью с участками, выходящими за пределы ствола 2.Недостатками такой сваи являются повышенная энергоемкость ее погружения, так как в грунт забивается тупая свая, а также невысокая технологичность производства работ,так как сваю необходимо после погружения повернуть в грунте на 9 О, а для этого требуется применение завинчивающей техники.Задачами настоящей полезной модели являются снижение энергоемкости погружения в грунт (свая погружается заостренная снизу, а не тупая) и повышение технологичности производства работ (все процессы осуществляют сваебойным оборудованием и нет необходимости проворачивать ствол в грунте).Поставленные задачи решаются тем, что в известной свае, включающей ствол со сквозным поперечным пазом и заведенной в него лопастью с участками, выходящими за пределы ствола, последний изготовлен полым, заостренным снизу и в полости расположен шток, поперечный паз выполнен в стенках ствола ф-образного профиля с горизонтальным и вертикальным участками, а лопасть - П-образной формы с отогнутыми наружу концами и заведена в вертикальный участок паза, причем суммарная высота горизонтального и вертикального участков паза превышает высоту изогнутой П-образной лопасти, а ширина горизонтального участка паза - ширину разогнутой лопасти на ОО,5 см.Сопоставительный с прототипом анализ показывает наличие следующих признаков ствол полый и заострен снизу в полости смонтирован шток поперечный паз имеет ф-образнь 1 й профиль с горизонтальным (-) и вертикальным (1) участками лопасть - П-образную форму с отогнутыми наружу концами суммарная высота паза превышает высоту изогнутой П-образной лопасти, а ширина горизонтального (-) участка паза - ширину разогнутой лопасти на ОО,5 см.Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленных задач - снижения энергоемкости погружения в грунт и повышения технологичности производства работ.Погружение сваи в грунт обеспечивается забивкой ствола в грунт, а раскрытие лопасти в грунте - забивкой штока в полость путем разгибания лопасти в горизонтальном участке паза, т.е. работоспособность сваи обеспечивается, если учесть, что П-образная лопасть имеет отогнутые наружу концы.Сравнение этой сваи с другими техническими решениями в данной отрасли строительства (фундаментостроения) не позволило выявить в них признаки, дискредитирующие новизну заявленной полезной модели.Сущность устройства поясняется чертежами, где на фиг. 1 изображена свая при погружении в грунт забивкой, продольный разрез на фиг. 2 - то же, после раскрытия лопасти в грунте забивкой штока в полость ствола сваи на фиг. 3 - разрез 1-1 на фиг. 1 на фиг. 4 - разрез 2-2 на фиг. 2.Забивную сваю изготавливают (фиг. 1, 2) из полой металлической трубы (ствола 1) с заостренным наконечником 2. В стволе 1 газосваркой или на фрезерном станке вь 1 полняют сквозной поперечный паз 3 ф-образного профиля с горизонтальным 4 и вертикальным5 участками. До погружения в грунт в вертикальный участок 5 заводят изогнутую П-образную лопасть 6 со слегка отогнутыми наружу концами (фиг. 1, 3). Лопасть 6 имеет участки (концы), выходящие за пределы ствола 1 сваи. Суммарная высота 11 горизонтального 4 и вертикального 5 участков паза 3 превышает высоту а изогнутой П-образной лопасти 6,а ширина Ь горизонтального участка 4 паза 3 превышает ширину с разогнутой плоской лопасти на ОО,5 см (фиг. 2, 4).После погружения сваи забивкой до проектной отметки в полость ствола 1 заводят шток 7 (из дерева, металла, железобетона) и производят его забивку с целью раскрытия П-образной лопасти 6 в грунте (фиг. 2, 4).После раскрытия П-образной лопасти 6 и превращения ее в плоскую лопасть 8 возможна загрузка сваи выдергивающей или вдавливающей нагрузками. При приложении вдавливающей нагрузки необходима незначительная добивка ствола 1 сваи на глубину,равную высоте горизонтального участка 4 паза 3, с целью соприкосновения плоской лопасти 8 со стволом 1 сваи.За счет увеличения площади опирания плоской лопасти 8 с выходящими за пределы ствола 1 участками несущая способность сваи существенно повышается (в несколько раз).Конструкция сваи достаточно проста, обеспечивает снижение энергоемкости погружения в грунт и требует для приведения ее в рабочее состояние только забивного сваепогружающего оборудования для забивки сваи в грунт, раскрытия П-образной лопасти и превращения ее в плоскую лопасть, добивки сваи. Других механизмов не требуется.Конкретный размер экономического эффекта трудно поддается денежному исчислению из-за большого числа влияющих факторов, однако он вполне достоверен, так как несущая способность сваи может увеличиться в несколько раз.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
