Свая

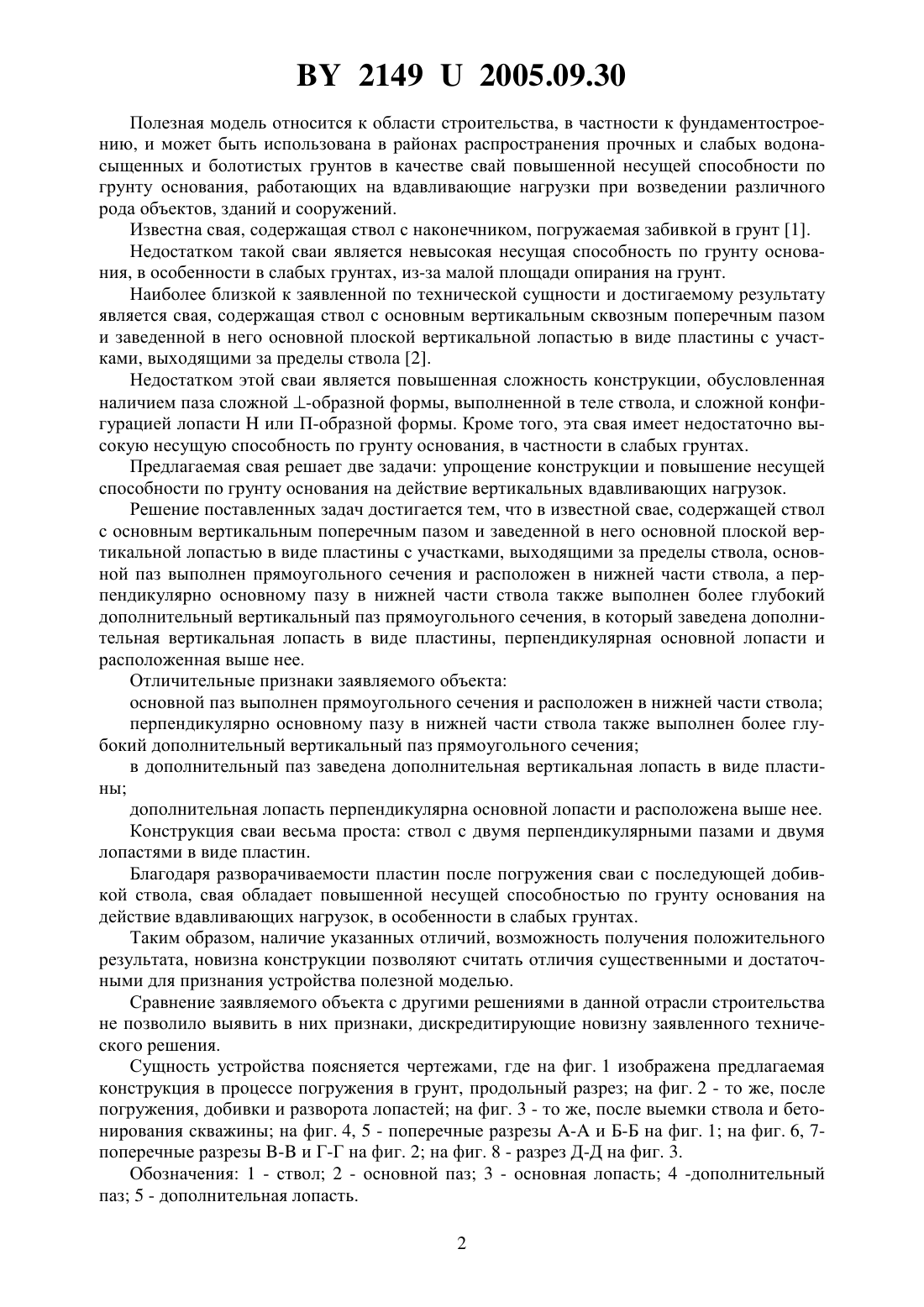

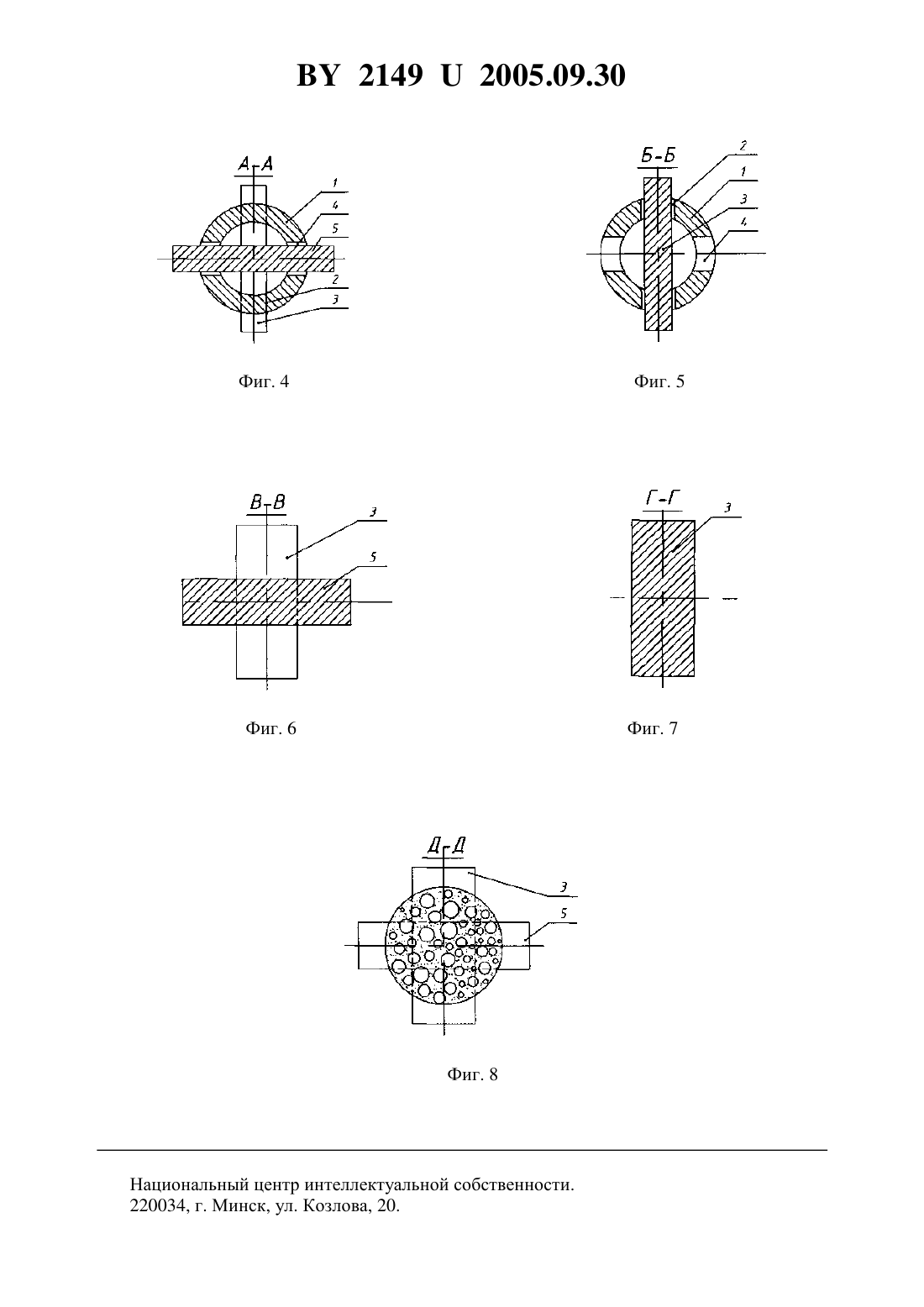

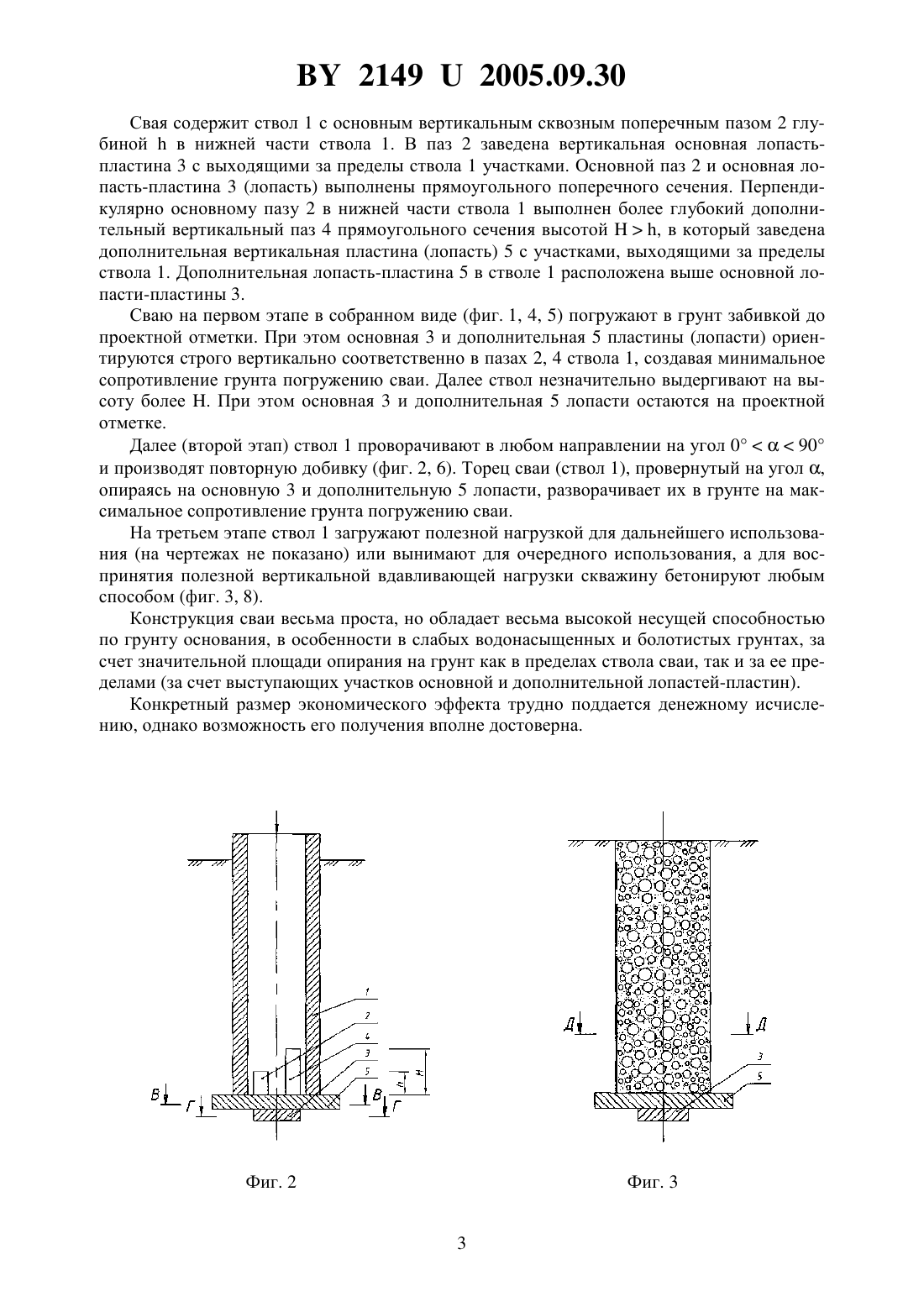

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Пойта Петр Степанович Пчелин Вячеслав Николаевич Черненко Виктор Петрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Свая, включающая ствол с основным вертикальным сквозным поперечным пазом и заведенной в него основной плоской вертикальной лопастью в виде пластины с участками, выходящими за пределы ствола, отличающаяся тем, что основной паз выполнен прямоугольного сечения и расположен в нижней части ствола, а перпендикулярно основному пазу в нижней части ствола также выполнен более глубокий дополнительный вертикальный паз прямоугольного сечения, в который заведена дополнительная вертикальная лопасть в виде пластины, перпендикулярная основной лопасти и расположенная выше нее.(56) 1. Кречин А.С., Чернюк В.П. и др. Ресурсосберегающие фундаменты на сельских стройках. - Кишинев Картя Молдовеняскэ, 1990. - С. 90 (аналог). 2. А.с. СССР 1303668. Свая. МПК 02 5/54, 1.04.1985. - Опубл. 15.04.1987 // БИ 14. - С. 129 (прототип). 21492005.09.30 Полезная модель относится к области строительства, в частности к фундаментостроению, и может быть использована в районах распространения прочных и слабых водонасыщенных и болотистых грунтов в качестве свай повышенной несущей способности по грунту основания, работающих на вдавливающие нагрузки при возведении различного рода объектов, зданий и сооружений. Известна свая, содержащая ствол с наконечником, погружаемая забивкой в грунт 1. Недостатком такой сваи является невысокая несущая способность по грунту основания, в особенности в слабых грунтах, из-за малой площади опирания на грунт. Наиболее близкой к заявленной по технической сущности и достигаемому результату является свая, содержащая ствол с основным вертикальным сквозным поперечным пазом и заведенной в него основной плоской вертикальной лопастью в виде пластины с участками, выходящими за пределы ствола 2. Недостатком этой сваи является повышенная сложность конструкции, обусловленная наличием паза сложной -образной формы, выполненной в теле ствола, и сложной конфигурацией лопастиили П-образной формы. Кроме того, эта свая имеет недостаточно высокую несущую способность по грунту основания, в частности в слабых грунтах. Предлагаемая свая решает две задачи упрощение конструкции и повышение несущей способности по грунту основания на действие вертикальных вдавливающих нагрузок. Решение поставленных задач достигается тем, что в известной свае, содержащей ствол с основным вертикальным поперечным пазом и заведенной в него основной плоской вертикальной лопастью в виде пластины с участками, выходящими за пределы ствола, основной паз выполнен прямоугольного сечения и расположен в нижней части ствола, а перпендикулярно основному пазу в нижней части ствола также выполнен более глубокий дополнительный вертикальный паз прямоугольного сечения, в который заведена дополнительная вертикальная лопасть в виде пластины, перпендикулярная основной лопасти и расположенная выше нее. Отличительные признаки заявляемого объекта основной паз выполнен прямоугольного сечения и расположен в нижней части ствола перпендикулярно основному пазу в нижней части ствола также выполнен более глубокий дополнительный вертикальный паз прямоугольного сечения в дополнительный паз заведена дополнительная вертикальная лопасть в виде пластины дополнительная лопасть перпендикулярна основной лопасти и расположена выше нее. Конструкция сваи весьма проста ствол с двумя перпендикулярными пазами и двумя лопастями в виде пластин. Благодаря разворачиваемости пластин после погружения сваи с последующей добивкой ствола, свая обладает повышенной несущей способностью по грунту основания на действие вдавливающих нагрузок, в особенности в слабых грунтах. Таким образом, наличие указанных отличий, возможность получения положительного результата, новизна конструкции позволяют считать отличия существенными и достаточными для признания устройства полезной моделью. Сравнение заявляемого объекта с другими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну заявленного технического решения. Сущность устройства поясняется чертежами, где на фиг. 1 изображена предлагаемая конструкция в процессе погружения в грунт, продольный разрез на фиг. 2 - то же, после погружения, добивки и разворота лопастей на фиг. 3 - то же, после выемки ствола и бетонирования скважины на фиг. 4, 5 - поперечные разрезы - и Б-Б на фиг. 1 на фиг. 6, 7 поперечные разрезы - и Г-Г на фиг. 2 на фиг. 8 - разрез Д-Д на фиг. 3. Обозначения 1 - ствол 2 - основной паз 3 - основная лопасть 4 -дополнительный паз 5 - дополнительная лопасть. 2 21492005.09.30 Свая содержит ствол 1 с основным вертикальным сквозным поперечным пазом 2 глубинойв нижней части ствола 1. В паз 2 заведена вертикальная основная лопастьпластина 3 с выходящими за пределы ствола 1 участками. Основной паз 2 и основная лопасть-пластина 3 (лопасть) выполнены прямоугольного поперечного сечения. Перпендикулярно основному пазу 2 в нижней части ствола 1 выполнен более глубокий дополнительный вертикальный паз 4 прямоугольного сечения высотой, в который заведена дополнительная вертикальная пластина (лопасть) 5 с участками, выходящими за пределы ствола 1. Дополнительная лопасть-пластина 5 в стволе 1 расположена выше основной лопасти-пластины 3. Сваю на первом этапе в собранном виде (фиг. 1, 4, 5) погружают в грунт забивкой до проектной отметки. При этом основная 3 и дополнительная 5 пластины (лопасти) ориентируются строго вертикально соответственно в пазах 2, 4 ствола 1, создавая минимальное сопротивление грунта погружению сваи. Далее ствол незначительно выдергивают на высоту более . При этом основная 3 и дополнительная 5 лопасти остаются на проектной отметке. Далее (второй этап) ствол 1 проворачивают в любом направлении на угол 090 и производят повторную добивку (фиг. 2, 6). Торец сваи (ствол 1), провернутый на угол ,опираясь на основную 3 и дополнительную 5 лопасти, разворачивает их в грунте на максимальное сопротивление грунта погружению сваи. На третьем этапе ствол 1 загружают полезной нагрузкой для дальнейшего использования (на чертежах не показано) или вынимают для очередного использования, а для воспринятия полезной вертикальной вдавливающей нагрузки скважину бетонируют любым способом (фиг. 3, 8). Конструкция сваи весьма проста, но обладает весьма высокой несущей способностью по грунту основания, в особенности в слабых водонасыщенных и болотистых грунтах, за счет значительной площади опирания на грунт как в пределах ствола сваи, так и за ее пределами (за счет выступающих участков основной и дополнительной лопастей-пластин). Конкретный размер экономического эффекта трудно поддается денежному исчислению, однако возможность его получения вполне достоверна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
