Тонкослойный коалесцирующий отстойник

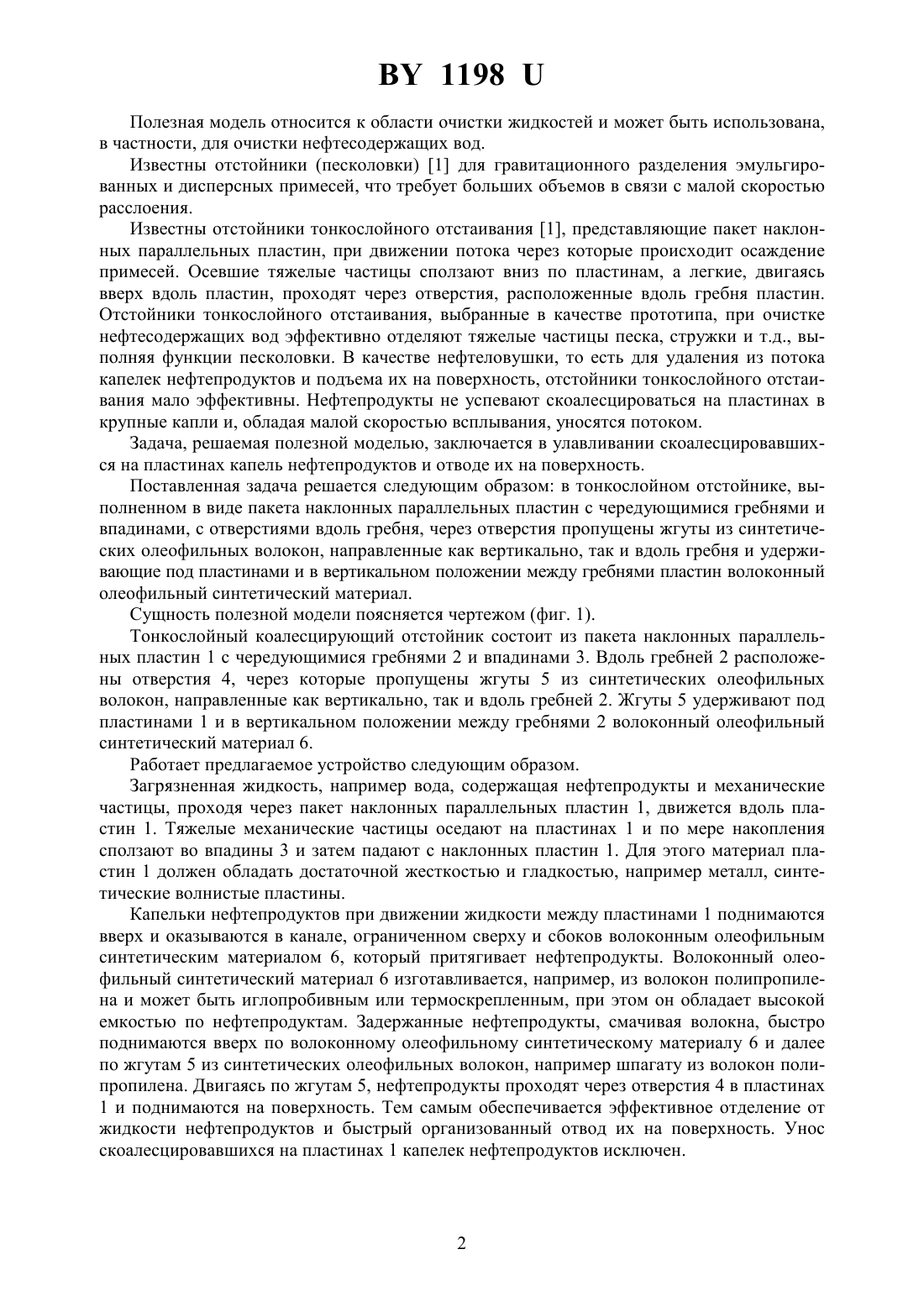

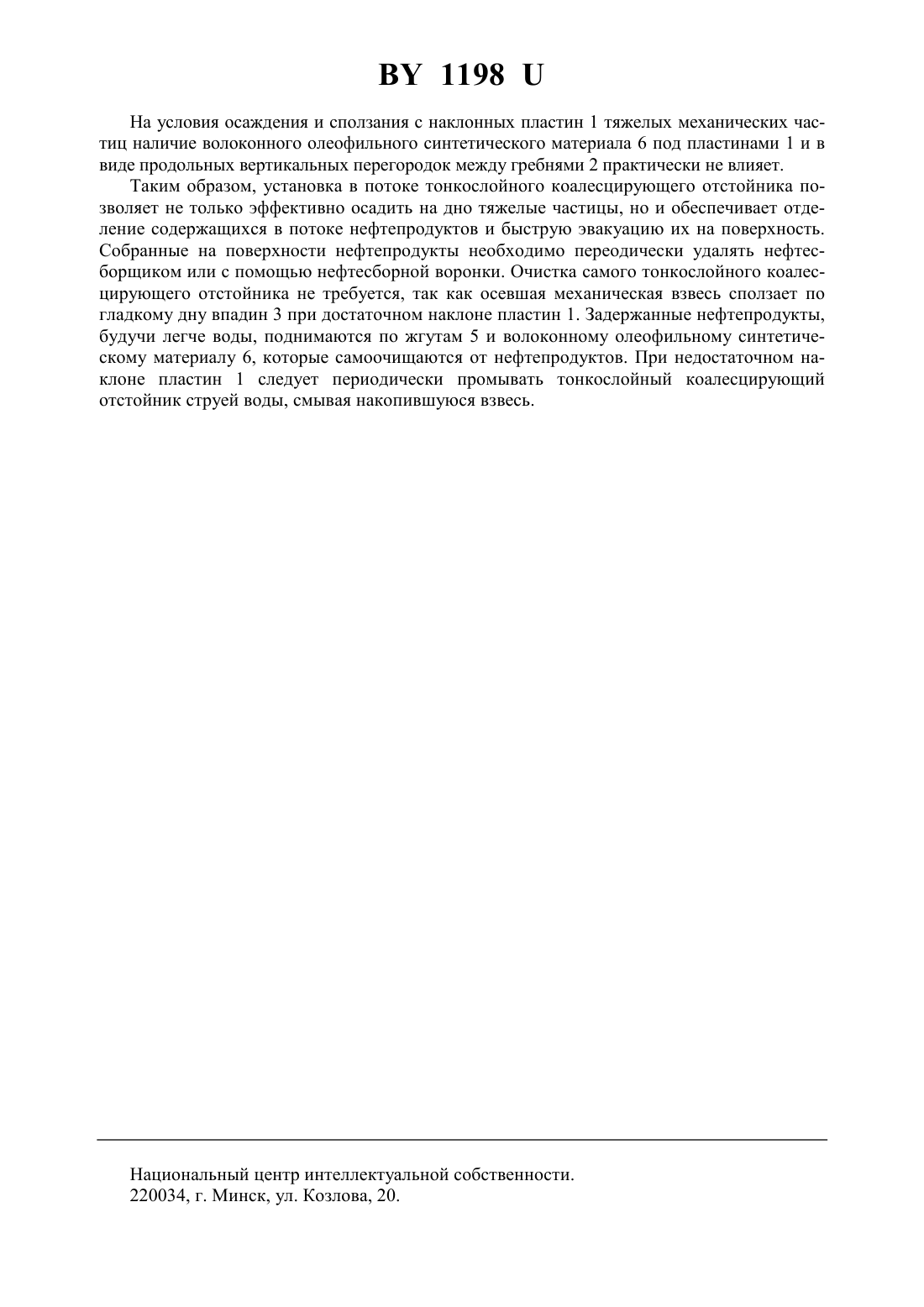

(51)01 29/00,02 1/40 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Козлов Дмитрий Алексеевич(72) Авторы Козлов Дмитрий Алексеевич Карпеченко Александр Васильевич Женевский Игорь Геннадьевич(73) Патентообладатель Козлов Дмитрий Алексеевич(57) Тонкослойный коалесцирующий отстойник, выполненный в виде пакета наклонных параллельных пластин с чередующимися гребнями и впадинами, с отверстиями вдоль гребня, отличающийся тем, что через отверстия пропущены жгуты из синтетических олеофильных волокон, направленные как вертикально, так и вдоль гребней и удерживающие под пластинами и в вертикальном положении между гребнями волоконный олеофильный синтетический материал. 1198 Полезная модель относится к области очистки жидкостей и может быть использована,в частности, для очистки нефтесодержащих вод. Известны отстойники (песколовки) 1 для гравитационного разделения эмульгированных и дисперсных примесей, что требует больших объемов в связи с малой скоростью расслоения. Известны отстойники тонкослойного отстаивания 1, представляющие пакет наклонных параллельных пластин, при движении потока через которые происходит осаждение примесей. Осевшие тяжелые частицы сползают вниз по пластинам, а легкие, двигаясь вверх вдоль пластин, проходят через отверстия, расположенные вдоль гребня пластин. Отстойники тонкослойного отстаивания, выбранные в качестве прототипа, при очистке нефтесодержащих вод эффективно отделяют тяжелые частицы песка, стружки и т.д., выполняя функции песколовки. В качестве нефтеловушки, то есть для удаления из потока капелек нефтепродуктов и подъема их на поверхность, отстойники тонкослойного отстаивания мало эффективны. Нефтепродукты не успевают скоалесцироваться на пластинах в крупные капли и, обладая малой скоростью всплывания, уносятся потоком. Задача, решаемая полезной моделью, заключается в улавливании скоалесцировавшихся на пластинах капель нефтепродуктов и отводе их на поверхность. Поставленная задача решается следующим образом в тонкослойном отстойнике, выполненном в виде пакета наклонных параллельных пластин с чередующимися гребнями и впадинами, с отверстиями вдоль гребня, через отверстия пропущены жгуты из синтетических олеофильных волокон, направленные как вертикально, так и вдоль гребня и удерживающие под пластинами и в вертикальном положении между гребнями пластин волоконный олеофильный синтетический материал. Сущность полезной модели поясняется чертежом (фиг. 1). Тонкослойный коалесцирующий отстойник состоит из пакета наклонных параллельных пластин 1 с чередующимися гребнями 2 и впадинами 3. Вдоль гребней 2 расположены отверстия 4, через которые пропущены жгуты 5 из синтетических олеофильных волокон, направленные как вертикально, так и вдоль гребней 2. Жгуты 5 удерживают под пластинами 1 и в вертикальном положении между гребнями 2 волоконный олеофильный синтетический материал 6. Работает предлагаемое устройство следующим образом. Загрязненная жидкость, например вода, содержащая нефтепродукты и механические частицы, проходя через пакет наклонных параллельных пластин 1, движется вдоль пластин 1. Тяжелые механические частицы оседают на пластинах 1 и по мере накопления сползают во впадины 3 и затем падают с наклонных пластин 1. Для этого материал пластин 1 должен обладать достаточной жесткостью и гладкостью, например металл, синтетические волнистые пластины. Капельки нефтепродуктов при движении жидкости между пластинами 1 поднимаются вверх и оказываются в канале, ограниченном сверху и сбоков волоконным олеофильным синтетическим материалом 6, который притягивает нефтепродукты. Волоконный олеофильный синтетический материал 6 изготавливается, например, из волокон полипропилена и может быть иглопробивным или термоскрепленным, при этом он обладает высокой емкостью по нефтепродуктам. Задержанные нефтепродукты, смачивая волокна, быстро поднимаются вверх по волоконному олеофильному синтетическому материалу 6 и далее по жгутам 5 из синтетических олеофильных волокон, например шпагату из волокон полипропилена. Двигаясь по жгутам 5, нефтепродукты проходят через отверстия 4 в пластинах 1 и поднимаются на поверхность. Тем самым обеспечивается эффективное отделение от жидкости нефтепродуктов и быстрый организованный отвод их на поверхность. Унос скоалесцировавшихся на пластинах 1 капелек нефтепродуктов исключен. 1198 На условия осаждения и сползания с наклонных пластин 1 тяжелых механических частиц наличие волоконного олеофильного синтетического материала 6 под пластинами 1 и в виде продольных вертикальных перегородок между гребнями 2 практически не влияет. Таким образом, установка в потоке тонкослойного коалесцирующего отстойника позволяет не только эффективно осадить на дно тяжелые частицы, но и обеспечивает отделение содержащихся в потоке нефтепродуктов и быструю эвакуацию их на поверхность. Собранные на поверхности нефтепродукты необходимо переодически удалять нефтесборщиком или с помощью нефтесборной воронки. Очистка самого тонкослойного коалесцирующего отстойника не требуется, так как осевшая механическая взвесь сползает по гладкому дну впадин 3 при достаточном наклоне пластин 1. Задержанные нефтепродукты,будучи легче воды, поднимаются по жгутам 5 и волоконному олеофильному синтетическому материалу 6, которые самоочищаются от нефтепродуктов. При недостаточном наклоне пластин 1 следует периодически промывать тонкослойный коалесцирующий отстойник струей воды, смывая накопившуюся взвесь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
