Проволочная сетка

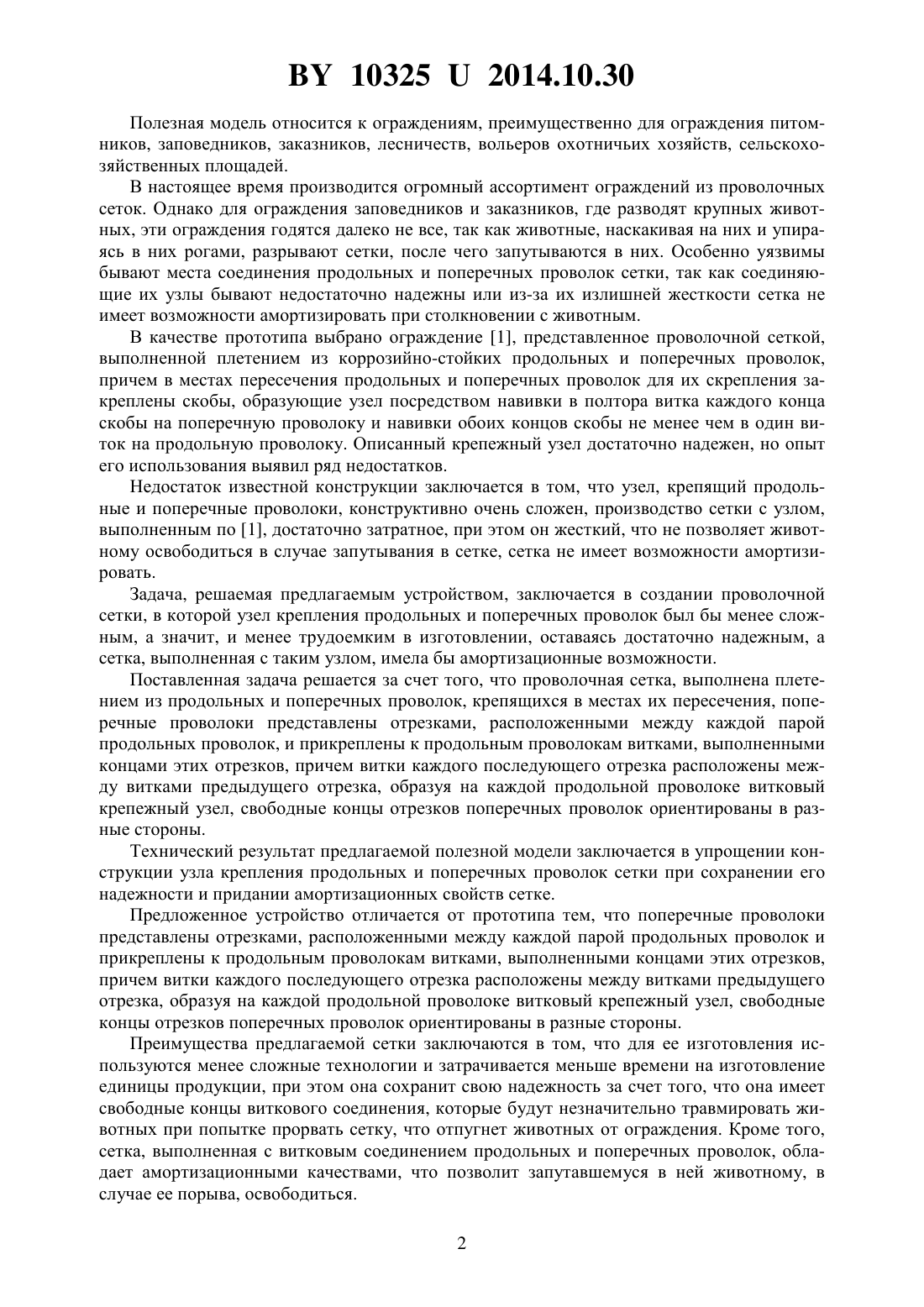

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Сергиенко Алексей АнатольевичКиреев Виктор Викторович(72) Авторы Сергиенко Алексей АнатольевичКиреев Виктор Викторович(73) Патентообладатели Сергиенко Алексей АнатольевичКиреев Виктор Викторович(57) Проволочная сетка, выполненная плетением из продольных и поперечных проволок,крепящихся в местах их пересечения, отличающаяся тем, что поперечные проволоки представлены отрезками, расположенными между каждой парой продольных проволок, и прикреплены к продольным проволокам витками, выполненными концами этих отрезков,причем витки каждого последующего отрезка расположены между витками предыдущего отрезка, образуя на каждой продольной проволоке витковый крепежный узел, свободные концы отрезков поперечных проволок ориентированы в разные стороны.(56) 1. Патент РФ на полезную модель 108706. 103252014.10.30 Полезная модель относится к ограждениям, преимущественно для ограждения питомников, заповедников, заказников, лесничеств, вольеров охотничьих хозяйств, сельскохозяйственных площадей. В настоящее время производится огромный ассортимент ограждений из проволочных сеток. Однако для ограждения заповедников и заказников, где разводят крупных животных, эти ограждения годятся далеко не все, так как животные, наскакивая на них и упираясь в них рогами, разрывают сетки, после чего запутываются в них. Особенно уязвимы бывают места соединения продольных и поперечных проволок сетки, так как соединяющие их узлы бывают недостаточно надежны или из-за их излишней жесткости сетка не имеет возможности амортизировать при столкновении с животным. В качестве прототипа выбрано ограждение 1, представленное проволочной сеткой,выполненной плетением из коррозийно-стойких продольных и поперечных проволок,причем в местах пересечения продольных и поперечных проволок для их скрепления закреплены скобы, образующие узел посредством навивки в полтора витка каждого конца скобы на поперечную проволоку и навивки обоих концов скобы не менее чем в один виток на продольную проволоку. Описанный крепежный узел достаточно надежен, но опыт его использования выявил ряд недостатков. Недостаток известной конструкции заключается в том, что узел, крепящий продольные и поперечные проволоки, конструктивно очень сложен, производство сетки с узлом,выполненным по 1, достаточно затратное, при этом он жесткий, что не позволяет животному освободиться в случае запутывания в сетке, сетка не имеет возможности амортизировать. Задача, решаемая предлагаемым устройством, заключается в создании проволочной сетки, в которой узел крепления продольных и поперечных проволок был бы менее сложным, а значит, и менее трудоемким в изготовлении, оставаясь достаточно надежным, а сетка, выполненная с таким узлом, имела бы амортизационные возможности. Поставленная задача решается за счет того, что проволочная сетка, выполнена плетением из продольных и поперечных проволок, крепящихся в местах их пересечения, поперечные проволоки представлены отрезками, расположенными между каждой парой продольных проволок, и прикреплены к продольным проволокам витками, выполненными концами этих отрезков, причем витки каждого последующего отрезка расположены между витками предыдущего отрезка, образуя на каждой продольной проволоке витковый крепежный узел, свободные концы отрезков поперечных проволок ориентированы в разные стороны. Технический результат предлагаемой полезной модели заключается в упрощении конструкции узла крепления продольных и поперечных проволок сетки при сохранении его надежности и придании амортизационных свойств сетке. Предложенное устройство отличается от прототипа тем, что поперечные проволоки представлены отрезками, расположенными между каждой парой продольных проволок и прикреплены к продольным проволокам витками, выполненными концами этих отрезков,причем витки каждого последующего отрезка расположены между витками предыдущего отрезка, образуя на каждой продольной проволоке витковый крепежный узел, свободные концы отрезков поперечных проволок ориентированы в разные стороны. Преимущества предлагаемой сетки заключаются в том, что для ее изготовления используются менее сложные технологии и затрачивается меньше времени на изготовление единицы продукции, при этом она сохранит свою надежность за счет того, что она имеет свободные концы виткового соединения, которые будут незначительно травмировать животных при попытке прорвать сетку, что отпугнет животных от ограждения. Кроме того,сетка, выполненная с витковым соединением продольных и поперечных проволок, обладает амортизационными качествами, что позволит запутавшемуся в ней животному, в случае ее порыва, освободиться. 2 103252014.10.30 Из приведенного перечня признаков заявляемого устройства видно, что заявляемое техническое решение представляет собой новую совокупность признаков, сочетание известных и новых признаков, обеспечивающих получение нового технического результата,неизвестного на дату подачи заявки. На фигуре показан фрагмент сетки. Проволочная сетка состоит из продольных проволок 1 и отрезков 2, образующих поперечные проволоки. Проволоки скреплены между собой витковым узлом 3, образованным концами двух соседних отрезков 2, намотанными на продольную проволоку 1,причем свободные концы 4 отрезков 2 направлены в разныестороны. Предложенная проволочная сетка прошла испытания в ООО ЖБИ-4 г. Белгорода и показала хорошие результаты на испытательных стендах, имитирующих силу удара крупных животных, узлы, крепящие ячейки выдержали испытания, но при этом испытания показали, что сетка обладает достаточными амортизационными свойствами для того, чтобы животные, в случае запутывания в ней, могли освободиться. Возможность осуществления полезной модели с реализацией поставленной задачи подтверждается известностью средств и методов. Таким образом, подтверждена возможность осуществления полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
