Сетка для поперечного армирования каменной кладки

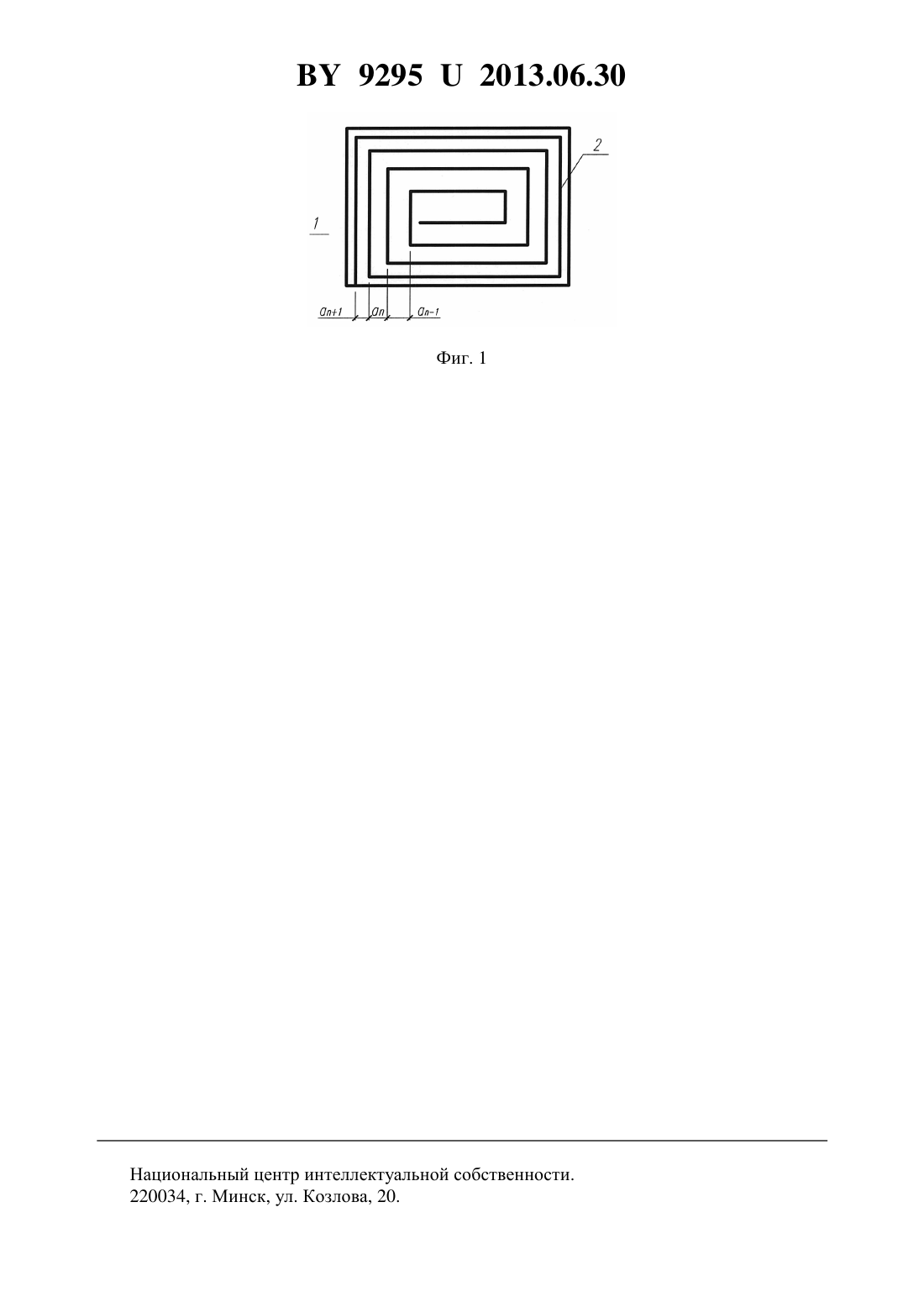

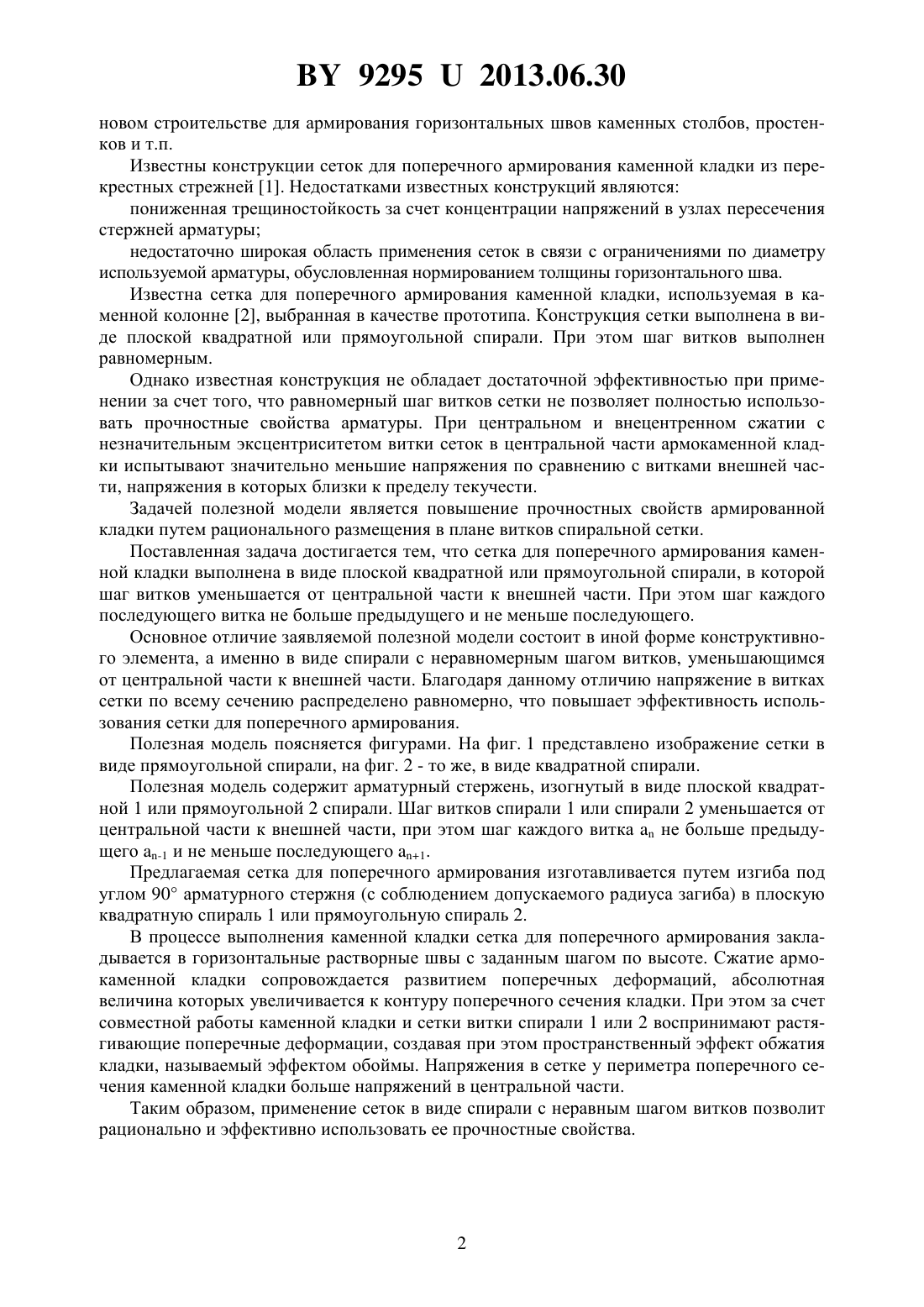

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЕТКА ДЛЯ ПОПЕРЕЧНОГО АРМИРОВАНИЯ КАМЕННОЙ КЛАДКИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Хаткевич Александр Михайлович Гринев Венедикт Демьянович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Сетка для поперечного армирования каменной кладки, выполненная в виде плоской квадратной или прямоугольной спирали, отличающаяся тем, что шаг витков спирали уменьшается от центральной части к внешней части, при этом шаг каждого последующего витка не больше предыдущего и не меньше последующего.(56) 1. Каменные и армокаменные конструкции СНиП П-22-81. Введ. 31.11.81. - М. Стройиздат, 1983. - С. 21. 2. Патент РБ 926, МПК 04 3/30, 2003. Полезная модель относится к области строительства, в частности к разновидностям поперечного армирования каменной кладки, и найдет применение при реконструкции или 92952013.06.30 новом строительстве для армирования горизонтальных швов каменных столбов, простенков и т.п. Известны конструкции сеток для поперечного армирования каменной кладки из перекрестных стрежней 1. Недостатками известных конструкций являются пониженная трещиностойкость за счет концентрации напряжений в узлах пересечения стержней арматуры недостаточно широкая область применения сеток в связи с ограничениями по диаметру используемой арматуры, обусловленная нормированием толщины горизонтального шва. Известна сетка для поперечного армирования каменной кладки, используемая в каменной колонне 2, выбранная в качестве прототипа. Конструкция сетки выполнена в виде плоской квадратной или прямоугольной спирали. При этом шаг витков выполнен равномерным. Однако известная конструкция не обладает достаточной эффективностью при применении за счет того, что равномерный шаг витков сетки не позволяет полностью использовать прочностные свойства арматуры. При центральном и внецентренном сжатии с незначительным эксцентриситетом витки сеток в центральной части армокаменной кладки испытывают значительно меньшие напряжения по сравнению с витками внешней части, напряжения в которых близки к пределу текучести. Задачей полезной модели является повышение прочностных свойств армированной кладки путем рационального размещения в плане витков спиральной сетки. Поставленная задача достигается тем, что сетка для поперечного армирования каменной кладки выполнена в виде плоской квадратной или прямоугольной спирали, в которой шаг витков уменьшается от центральной части к внешней части. При этом шаг каждого последующего витка не больше предыдущего и не меньше последующего. Основное отличие заявляемой полезной модели состоит в иной форме конструктивного элемента, а именно в виде спирали с неравномерным шагом витков, уменьшающимся от центральной части к внешней части. Благодаря данному отличию напряжение в витках сетки по всему сечению распределено равномерно, что повышает эффективность использования сетки для поперечного армирования. Полезная модель поясняется фигурами. На фиг. 1 представлено изображение сетки в виде прямоугольной спирали, на фиг. 2 - то же, в виде квадратной спирали. Полезная модель содержит арматурный стержень, изогнутый в виде плоской квадратной 1 или прямоугольной 2 спирали. Шаг витков спирали 1 или спирали 2 уменьшается от центральной части к внешней части, при этом шаг каждого виткане больше предыдущего -1 и не меньше последующего 1. Предлагаемая сетка для поперечного армирования изготавливается путем изгиба под углом 90 арматурного стержня (с соблюдением допускаемого радиуса загиба) в плоскую квадратную спираль 1 или прямоугольную спираль 2. В процессе выполнения каменной кладки сетка для поперечного армирования закладывается в горизонтальные растворные швы с заданным шагом по высоте. Сжатие армокаменной кладки сопровождается развитием поперечных деформаций, абсолютная величина которых увеличивается к контуру поперечного сечения кладки. При этом за счет совместной работы каменной кладки и сетки витки спирали 1 или 2 воспринимают растягивающие поперечные деформации, создавая при этом пространственный эффект обжатия кладки, называемый эффектом обоймы. Напряжения в сетке у периметра поперечного сечения каменной кладки больше напряжений в центральной части. Таким образом, применение сеток в виде спирали с неравным шагом витков позволит рационально и эффективно использовать ее прочностные свойства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
