Вертикальный газостатический опорный узел роторных машин

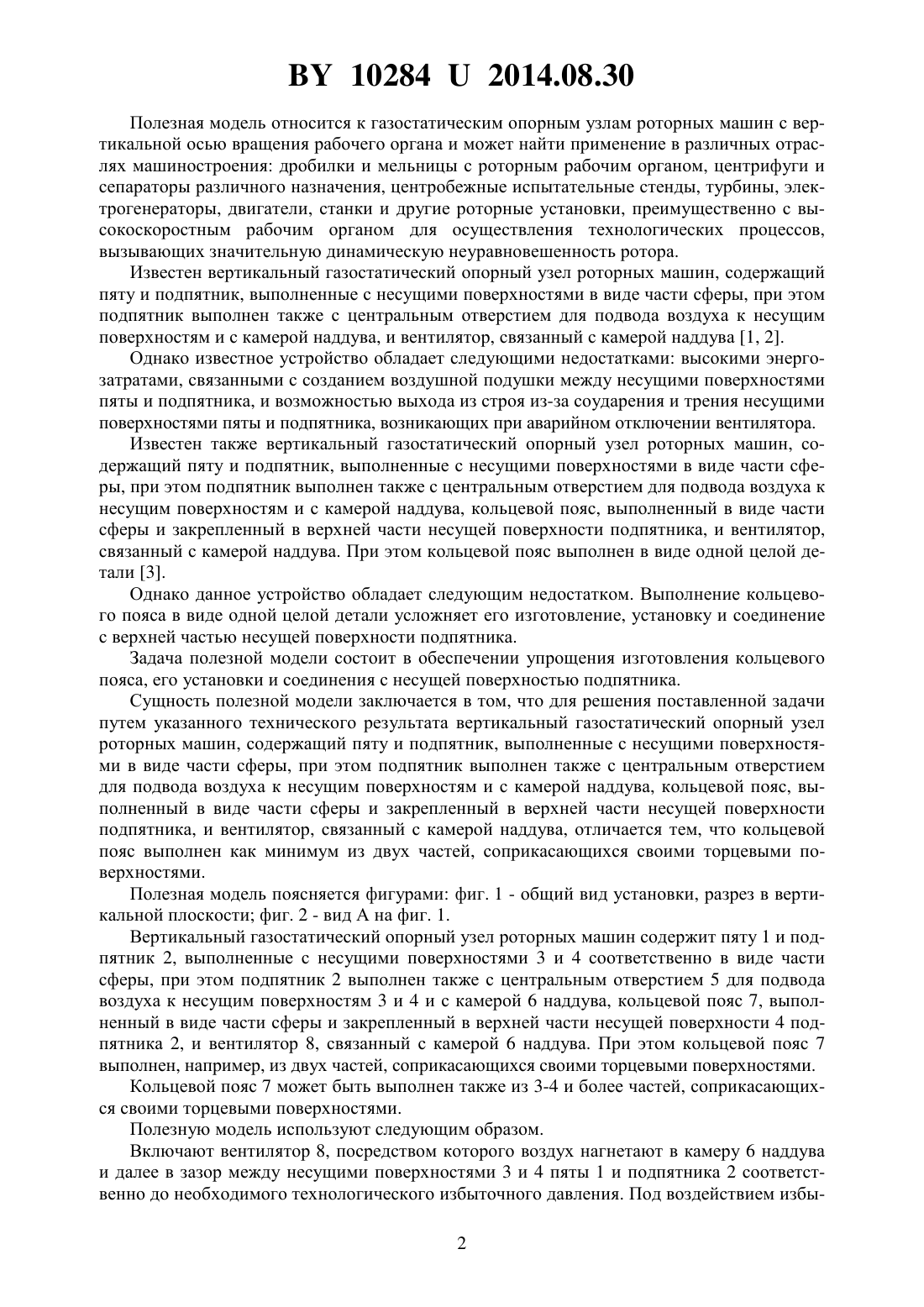

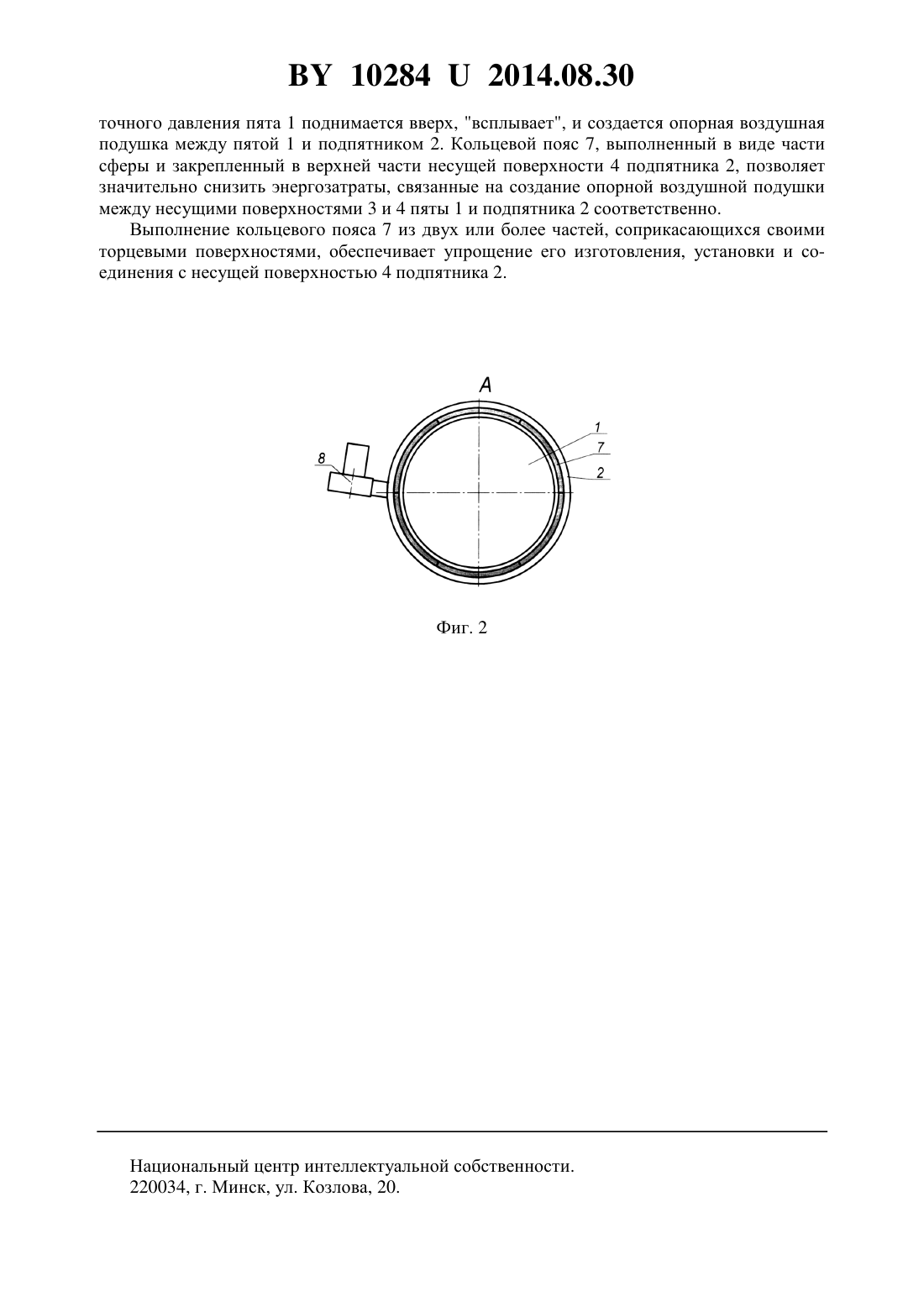

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВЕРТИКАЛЬНЫЙ ГАЗОСТАТИЧЕСКИЙ ОПОРНЫЙ УЗЕЛ РОТОРНЫХ МАШИН(71) Заявитель Открытое акционерное общество НПО Центр(72) Авторы Бородавко Владимир ИвановичБороха Эдуард Леонидович Козин Александр ЮрьевичКостевич Юрий Владимирович(73) Патентообладатель Открытое акционерное общество НПО Центр(57) Вертикальный газостатический опорный узел роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор, связанный с камерой наддува, отличающийся тем, что кольцевой пояс выполнен как минимум из двух частей, соприкасающихся своими торцевыми поверхностями. 102842014.08.30 Полезная модель относится к газостатическим опорным узлам роторных машин с вертикальной осью вращения рабочего органа и может найти применение в различных отраслях машиностроения дробилки и мельницы с роторным рабочим органом, центрифуги и сепараторы различного назначения, центробежные испытательные стенды, турбины, электрогенераторы, двигатели, станки и другие роторные установки, преимущественно с высокоскоростным рабочим органом для осуществления технологических процессов,вызывающих значительную динамическую неуравновешенность ротора. Известен вертикальный газостатический опорный узел роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, и вентилятор, связанный с камерой наддува 1, 2. Однако известное устройство обладает следующими недостатками высокими энергозатратами, связанными с созданием воздушной подушки между несущими поверхностями пяты и подпятника, и возможностью выхода из строя из-за соударения и трения несущими поверхностями пяты и подпятника, возникающих при аварийном отключении вентилятора. Известен также вертикальный газостатический опорный узел роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор,связанный с камерой наддува. При этом кольцевой пояс выполнен в виде одной целой детали 3. Однако данное устройство обладает следующим недостатком. Выполнение кольцевого пояса в виде одной целой детали усложняет его изготовление, установку и соединение с верхней частью несущей поверхности подпятника. Задача полезной модели состоит в обеспечении упрощения изготовления кольцевого пояса, его установки и соединения с несущей поверхностью подпятника. Сущность полезной модели заключается в том, что для решения поставленной задачи путем указанного технического результата вертикальный газостатический опорный узел роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор, связанный с камерой наддува, отличается тем, что кольцевой пояс выполнен как минимум из двух частей, соприкасающихся своими торцевыми поверхностями. Полезная модель поясняется фигурами фиг. 1 - общий вид установки, разрез в вертикальной плоскости фиг. 2 - вид А на фиг. 1. Вертикальный газостатический опорный узел роторных машин содержит пяту 1 и подпятник 2, выполненные с несущими поверхностями 3 и 4 соответственно в виде части сферы, при этом подпятник 2 выполнен также с центральным отверстием 5 для подвода воздуха к несущим поверхностям 3 и 4 и с камерой 6 наддува, кольцевой пояс 7, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности 4 подпятника 2, и вентилятор 8, связанный с камерой 6 наддува. При этом кольцевой пояс 7 выполнен, например, из двух частей, соприкасающихся своими торцевыми поверхностями. Кольцевой пояс 7 может быть выполнен также из 3-4 и более частей, соприкасающихся своими торцевыми поверхностями. Полезную модель используют следующим образом. Включают вентилятор 8, посредством которого воздух нагнетают в камеру 6 наддува и далее в зазор между несущими поверхностями 3 и 4 пяты 1 и подпятника 2 соответственно до необходимого технологического избыточного давления. Под воздействием избы 2 102842014.08.30 точного давления пята 1 поднимается вверх, всплывает, и создается опорная воздушная подушка между пятой 1 и подпятником 2. Кольцевой пояс 7, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности 4 подпятника 2, позволяет значительно снизить энергозатраты, связанные на создание опорной воздушной подушки между несущими поверхностями 3 и 4 пяты 1 и подпятника 2 соответственно. Выполнение кольцевого пояса 7 из двух или более частей, соприкасающихся своими торцевыми поверхностями, обеспечивает упрощение его изготовления, установки и соединения с несущей поверхностью 4 подпятника 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
