Газостатический опорный узел вертикальных роторных машин

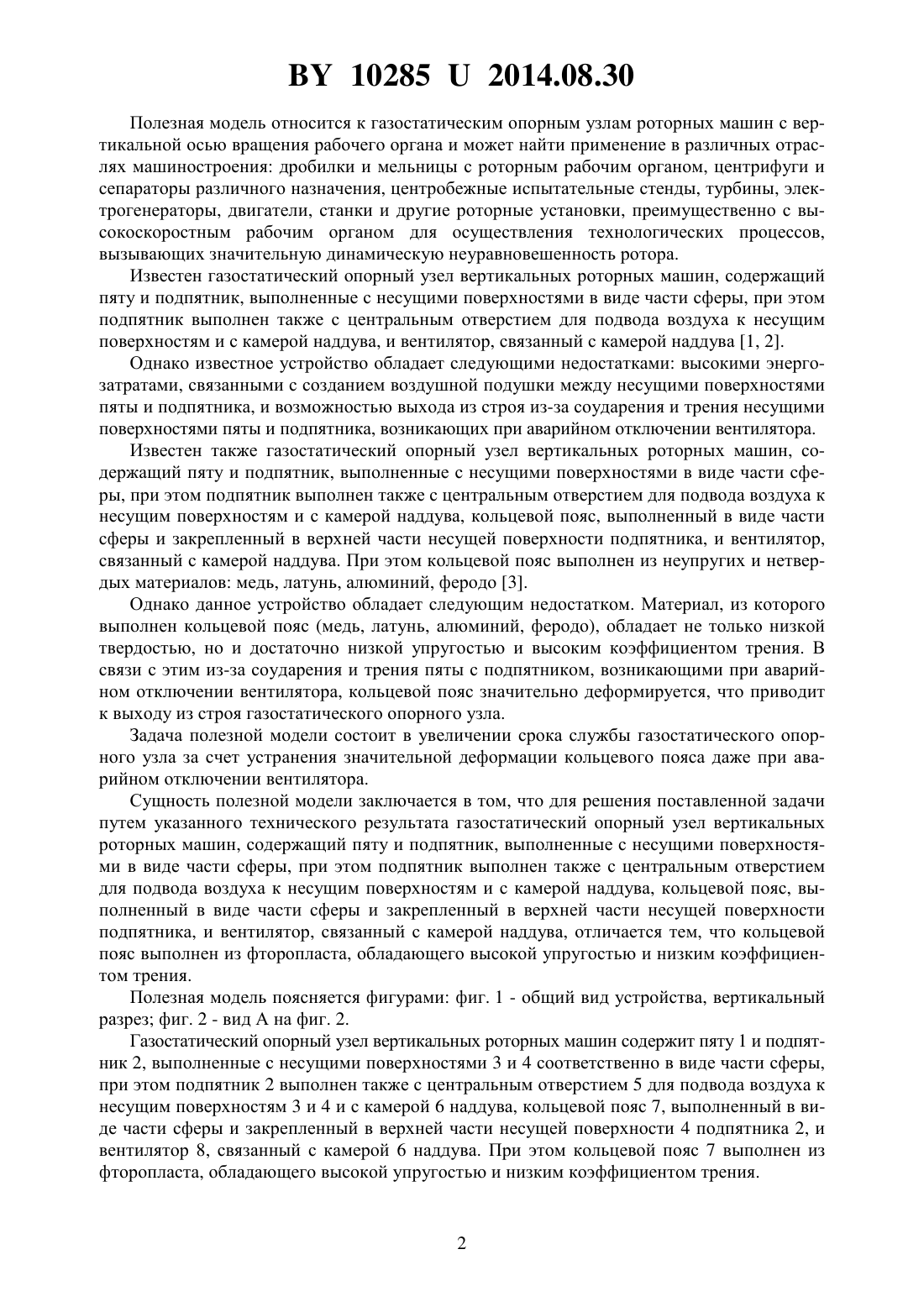

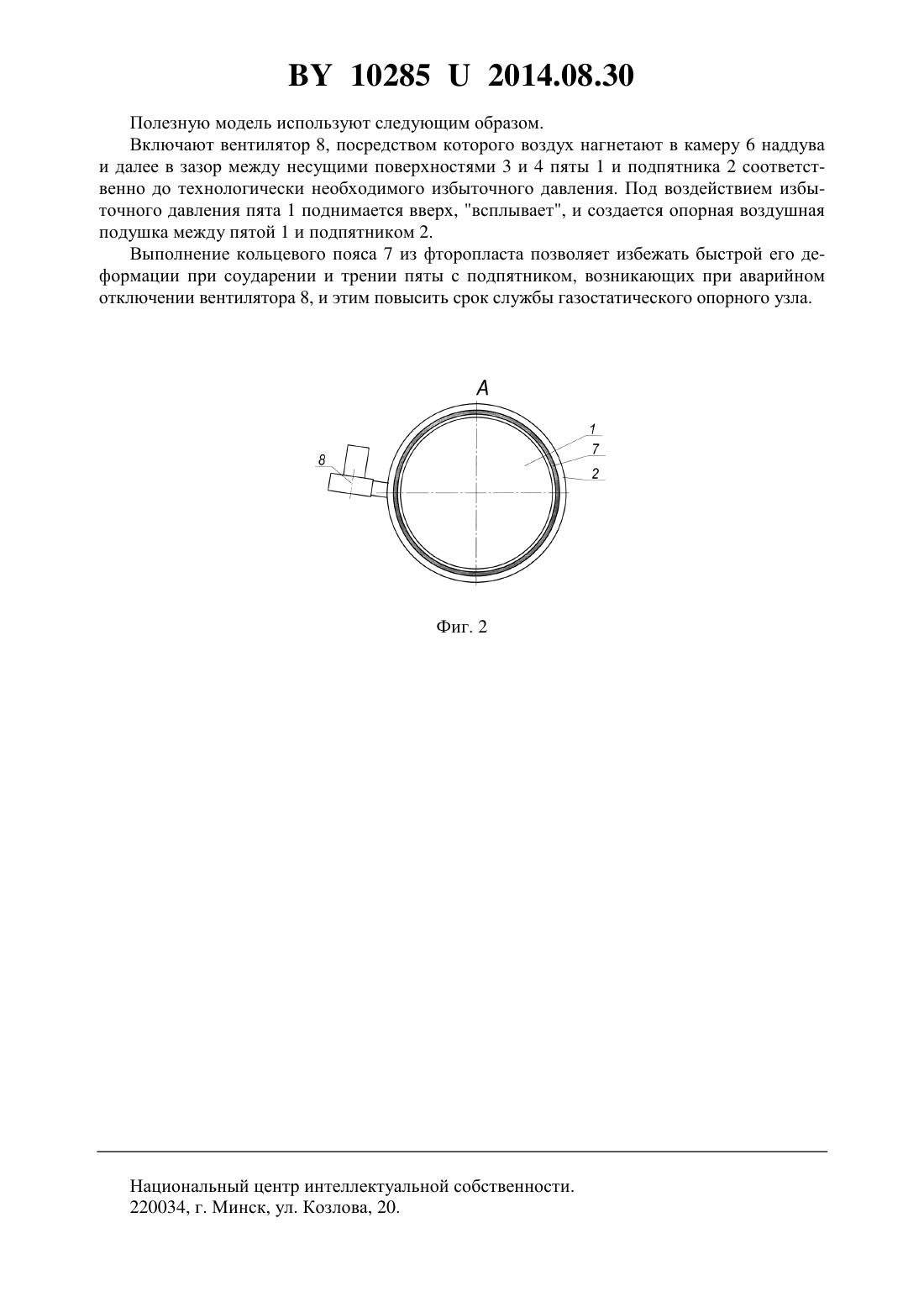

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГАЗОСТАТИЧЕСКИЙ ОПОРНЫЙ УЗЕЛ ВЕРТИКАЛЬНЫХ РОТОРНЫХ МАШИН(71) Заявитель Открытое акционерное общество НПО Центр(72) Авторы Бородавко Владимир ИвановичБороха Эдуард Леонидович Козин Александр ЮрьевичКостевич Юрий Владимирович(73) Патентообладатель Открытое акционерное общество НПО Центр(57) Газостатический опорный узел вертикальных роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор, связанный с камерой наддува, отличающийся тем, что кольцевой пояс выполнен из фторопласта,обладающего высокой упругостью и низким коэффициентом трения. 102852014.08.30 Полезная модель относится к газостатическим опорным узлам роторных машин с вертикальной осью вращения рабочего органа и может найти применение в различных отраслях машиностроения дробилки и мельницы с роторным рабочим органом, центрифуги и сепараторы различного назначения, центробежные испытательные стенды, турбины, электрогенераторы, двигатели, станки и другие роторные установки, преимущественно с высокоскоростным рабочим органом для осуществления технологических процессов,вызывающих значительную динамическую неуравновешенность ротора. Известен газостатический опорный узел вертикальных роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, и вентилятор, связанный с камерой наддува 1, 2. Однако известное устройство обладает следующими недостатками высокими энергозатратами, связанными с созданием воздушной подушки между несущими поверхностями пяты и подпятника, и возможностью выхода из строя из-за соударения и трения несущими поверхностями пяты и подпятника, возникающих при аварийном отключении вентилятора. Известен также газостатический опорный узел вертикальных роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор,связанный с камерой наддува. При этом кольцевой пояс выполнен из неупругих и нетвердых материалов медь, латунь, алюминий, феродо 3. Однако данное устройство обладает следующим недостатком. Материал, из которого выполнен кольцевой пояс (медь, латунь, алюминий, феродо), обладает не только низкой твердостью, но и достаточно низкой упругостью и высоким коэффициентом трения. В связи с этим из-за соударения и трения пяты с подпятником, возникающими при аварийном отключении вентилятора, кольцевой пояс значительно деформируется, что приводит к выходу из строя газостатического опорного узла. Задача полезной модели состоит в увеличении срока службы газостатического опорного узла за счет устранения значительной деформации кольцевого пояса даже при аварийном отключении вентилятора. Сущность полезной модели заключается в том, что для решения поставленной задачи путем указанного технического результата газостатический опорный узел вертикальных роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор, связанный с камерой наддува, отличается тем, что кольцевой пояс выполнен из фторопласта, обладающего высокой упругостью и низким коэффициентом трения. Полезная модель поясняется фигурами фиг. 1 - общий вид устройства, вертикальный разрез фиг. 2 - вид А на фиг. 2. Газостатический опорный узел вертикальных роторных машин содержит пяту 1 и подпятник 2, выполненные с несущими поверхностями 3 и 4 соответственно в виде части сферы,при этом подпятник 2 выполнен также с центральным отверстием 5 для подвода воздуха к несущим поверхностям 3 и 4 и с камерой 6 наддува, кольцевой пояс 7, выполненный в виде части сферы и закрепленный в верхней части несущей поверхности 4 подпятника 2, и вентилятор 8, связанный с камерой 6 наддува. При этом кольцевой пояс 7 выполнен из фторопласта, обладающего высокой упругостью и низким коэффициентом трения. 102852014.08.30 Полезную модель используют следующим образом. Включают вентилятор 8, посредством которого воздух нагнетают в камеру 6 наддува и далее в зазор между несущими поверхностями 3 и 4 пяты 1 и подпятника 2 соответственно до технологически необходимого избыточного давления. Под воздействием избыточного давления пята 1 поднимается вверх, всплывает, и создается опорная воздушная подушка между пятой 1 и подпятником 2. Выполнение кольцевого пояса 7 из фторопласта позволяет избежать быстрой его деформации при соударении и трении пяты с подпятником, возникающих при аварийном отключении вентилятора 8, и этим повысить срок службы газостатического опорного узла. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
