Устройство для аэрации воды, концентрации и лова рыбы

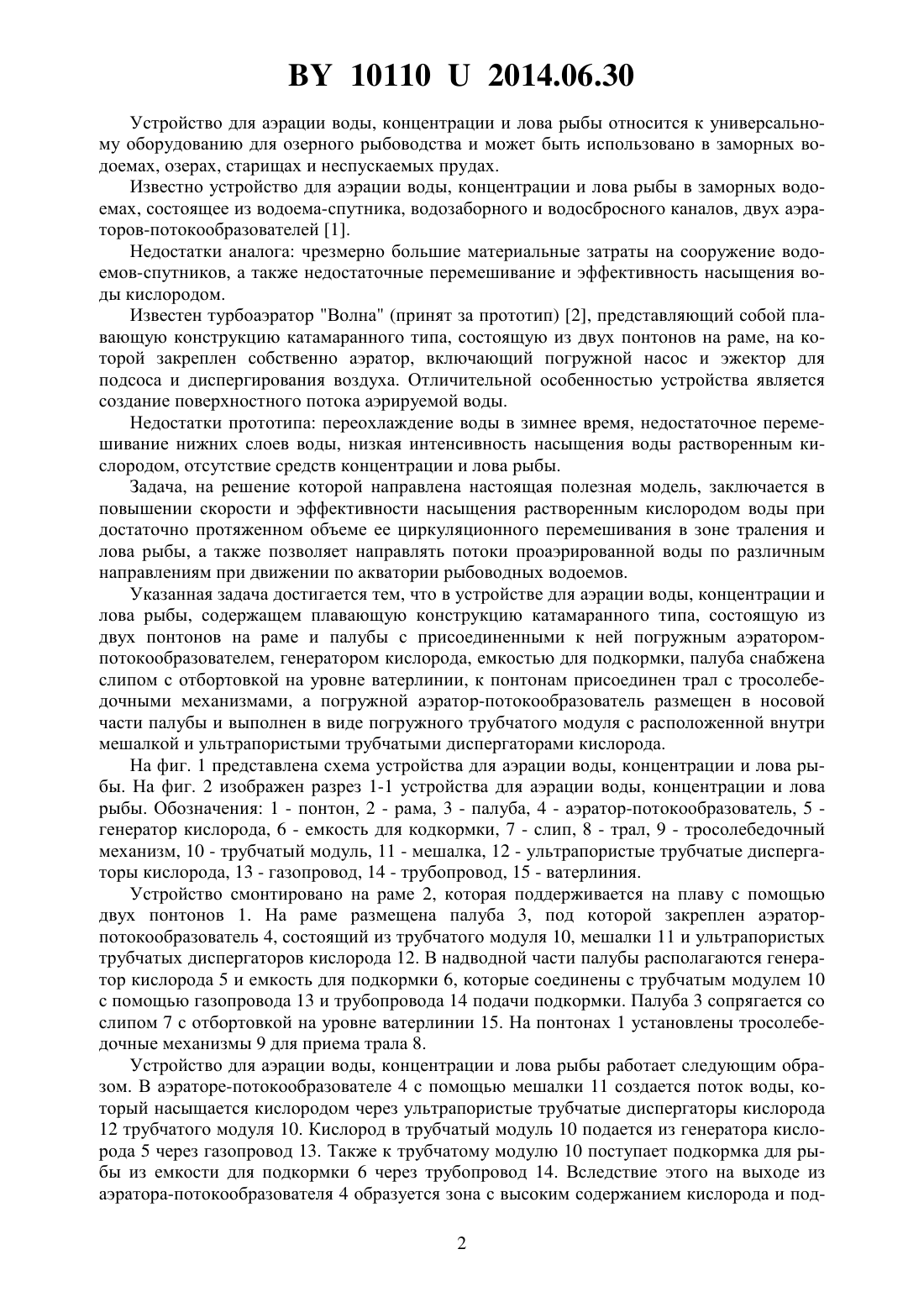

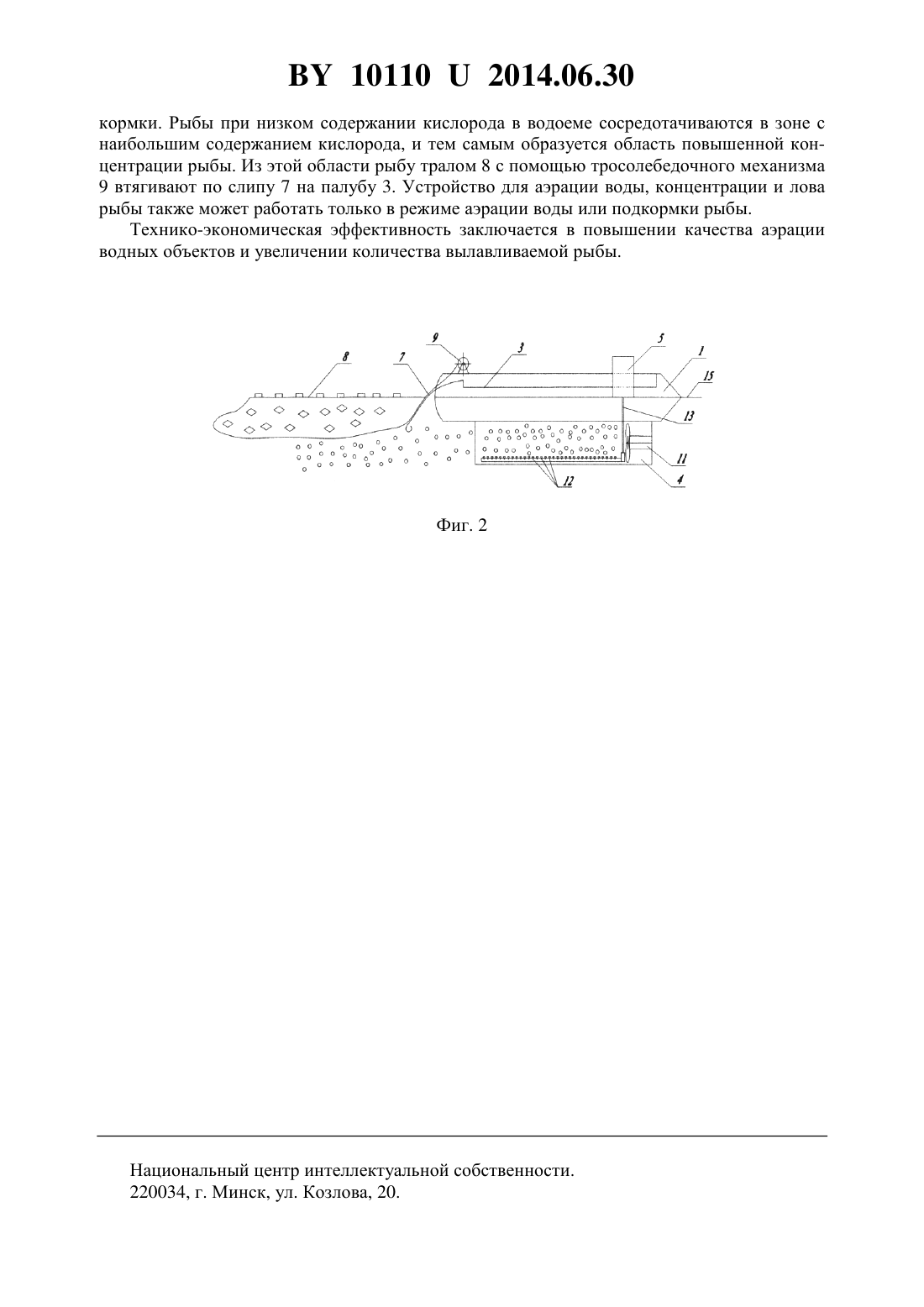

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ АЭРАЦИИ ВОДЫ, КОНЦЕНТРАЦИИ И ЛОВА РЫБЫ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Волчек Александр Александрович Дашкевич Денис Николаевич Дмухайло Евгений Иванович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Устройство для аэрации воды, концентрации и лова рыбы, состоящее из плавающей конструкции катамаранного типа, содержащей два понтона на раме, на которой закреплены аэратор-потокообразователь, отличающееся тем, что аэратор-потокообразователь размещен в носовой части палубы и выполнен в виде трубчатого модуля с расположенной внутри мешалкой и ультрапористыми трубчатыми диспергаторами кислорода, присоединенными к генератору кислорода. 2. Устройство для аэрации воды, концентрации и лова рыбы по п. 1, отличающееся тем, что снабжено тралом, слипом, тросолебедочными механизмами для процесса траления и лова рыбы. 3. Устройство для аэрации воды, концентрации и лова рыбы по п. 1, отличающееся тем, что к трубчатому модулю аэратора-потокообразователя через трубопровод присоединена емкость для подкормки рыбы.(56) 1. Патент РФ 2351127, МПК 01 79/00, 2009 (аналог). 2. Нестеров М.В., Нестерова И.М. Гидротехнические сооружения и рыбоводные пруды Учебное пособие. - М. НИЦ Инфра-М. - Минск Нов. знание, 2012. - С. 527 (прототип). 101102014.06.30 Устройство для аэрации воды, концентрации и лова рыбы относится к универсальному оборудованию для озерного рыбоводства и может быть использовано в заморных водоемах, озерах, старищах и неспускаемых прудах. Известно устройство для аэрации воды, концентрации и лова рыбы в заморных водоемах, состоящее из водоема-спутника, водозаборного и водосбросного каналов, двух аэраторов-потокообразователей 1. Недостатки аналога чрезмерно большие материальные затраты на сооружение водоемов-спутников, а также недостаточные перемешивание и эффективность насыщения воды кислородом. Известен турбоаэратор Волна (принят за прототип) 2, представляющий собой плавающую конструкцию катамаранного типа, состоящую из двух понтонов на раме, на которой закреплен собственно аэратор, включающий погружной насос и эжектор для подсоса и диспергирования воздуха. Отличительной особенностью устройства является создание поверхностного потока аэрируемой воды. Недостатки прототипа переохлаждение воды в зимнее время, недостаточное перемешивание нижних слоев воды, низкая интенсивность насыщения воды растворенным кислородом, отсутствие средств концентрации и лова рыбы. Задача, на решение которой направлена настоящая полезная модель, заключается в повышении скорости и эффективности насыщения растворенным кислородом воды при достаточно протяженном объеме ее циркуляционного перемешивания в зоне траления и лова рыбы, а также позволяет направлять потоки проаэрированной воды по различным направлениям при движении по акватории рыбоводных водоемов. Указанная задача достигается тем, что в устройстве для аэрации воды, концентрации и лова рыбы, содержащем плавающую конструкцию катамаранного типа, состоящую из двух понтонов на раме и палубы с присоединенными к ней погружным аэраторомпотокообразователем, генератором кислорода, емкостью для подкормки, палуба снабжена слипом с отбортовкой на уровне ватерлинии, к понтонам присоединен трал с тросолебедочными механизмами, а погружной аэратор-потокообразователь размещен в носовой части палубы и выполнен в виде погружного трубчатого модуля с расположенной внутри мешалкой и ультрапористыми трубчатыми диспергаторами кислорода. На фиг. 1 представлена схема устройства для аэрации воды, концентрации и лова рыбы. На фиг. 2 изображен разрез 1-1 устройства для аэрации воды, концентрации и лова рыбы. Обозначения 1 - понтон, 2 - рама, 3 - палуба, 4 - аэратор-потокообразователь, 5 генератор кислорода, 6 - емкость для кодкормки, 7 - слип, 8 - трал, 9 - тросолебедочный механизм, 10 - трубчатый модуль, 11 - мешалка, 12 - ультрапористые трубчатые диспергаторы кислорода, 13 - газопровод, 14 - трубопровод, 15 - ватерлиния. Устройство смонтировано на раме 2, которая поддерживается на плаву с помощью двух понтонов 1. На раме размещена палуба 3, под которой закреплен аэраторпотокообразователь 4, состоящий из трубчатого модуля 10, мешалки 11 и ультрапористых трубчатых диспергаторов кислорода 12. В надводной части палубы располагаются генератор кислорода 5 и емкость для подкормки 6, которые соединены с трубчатым модулем 10 с помощью газопровода 13 и трубопровода 14 подачи подкормки. Палуба 3 сопрягается со слипом 7 с отбортовкой на уровне ватерлинии 15. На понтонах 1 установлены тросолебедочные механизмы 9 для приема трала 8. Устройство для аэрации воды, концентрации и лова рыбы работает следующим образом. В аэраторе-потокообразователе 4 с помощью мешалки 11 создается поток воды, который насыщается кислородом через ультрапористые трубчатые диспергаторы кислорода 12 трубчатого модуля 10. Кислород в трубчатый модуль 10 подается из генератора кислорода 5 через газопровод 13. Также к трубчатому модулю 10 поступает подкормка для рыбы из емкости для подкормки 6 через трубопровод 14. Вследствие этого на выходе из аэратора-потокообразователя 4 образуется зона с высоким содержанием кислорода и под 2 101102014.06.30 кормки. Рыбы при низком содержании кислорода в водоеме сосредотачиваются в зоне с наибольшим содержанием кислорода, и тем самым образуется область повышенной концентрации рыбы. Из этой области рыбу тралом 8 с помощью тросолебедочного механизма 9 втягивают по слипу 7 на палубу 3. Устройство для аэрации воды, концентрации и лова рыбы также может работать только в режиме аэрации воды или подкормки рыбы. Технико-экономическая эффективность заключается в повышении качества аэрации водных объектов и увеличении количества вылавливаемой рыбы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
