Трансформируемая модульная мебельная конструкция

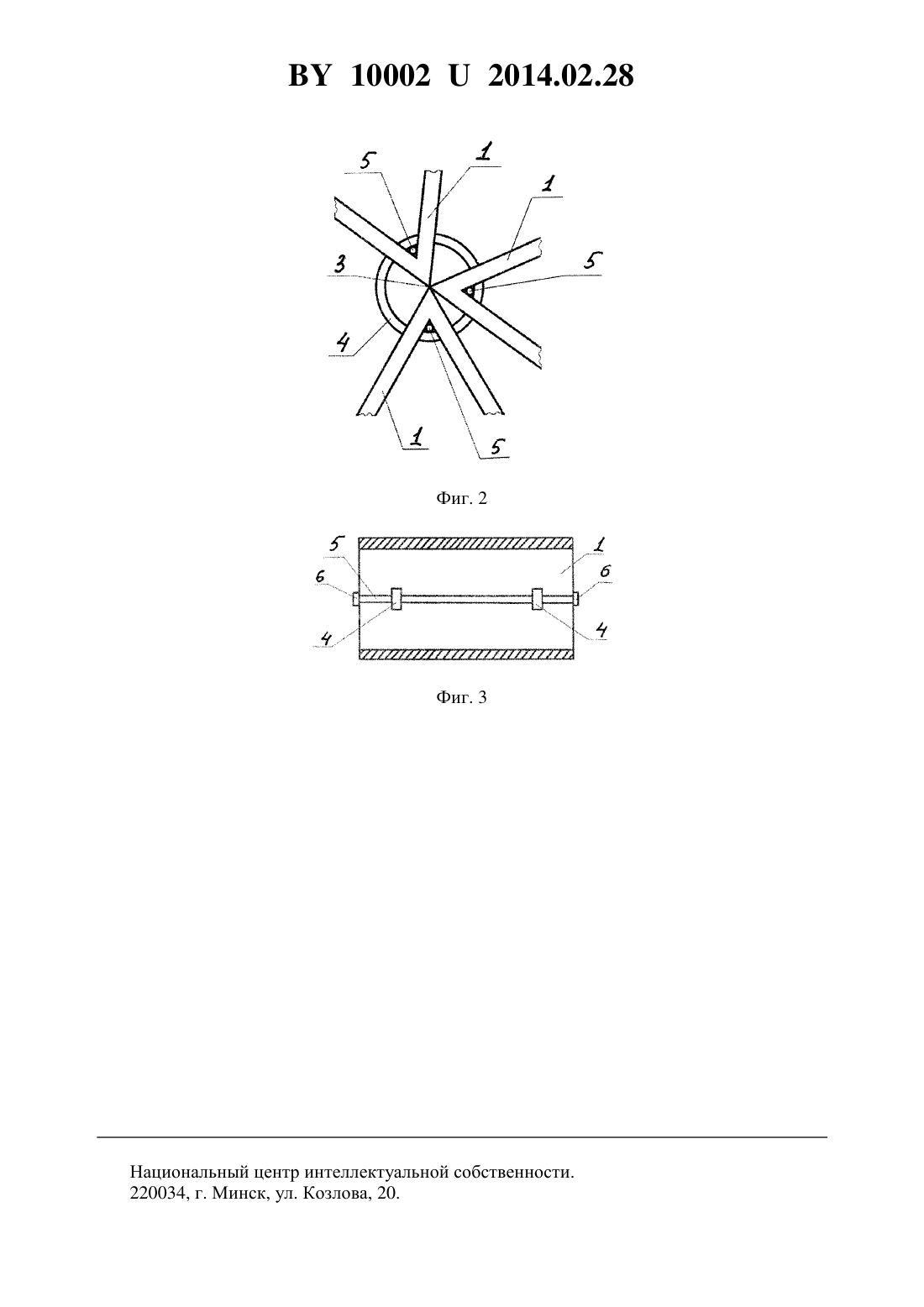

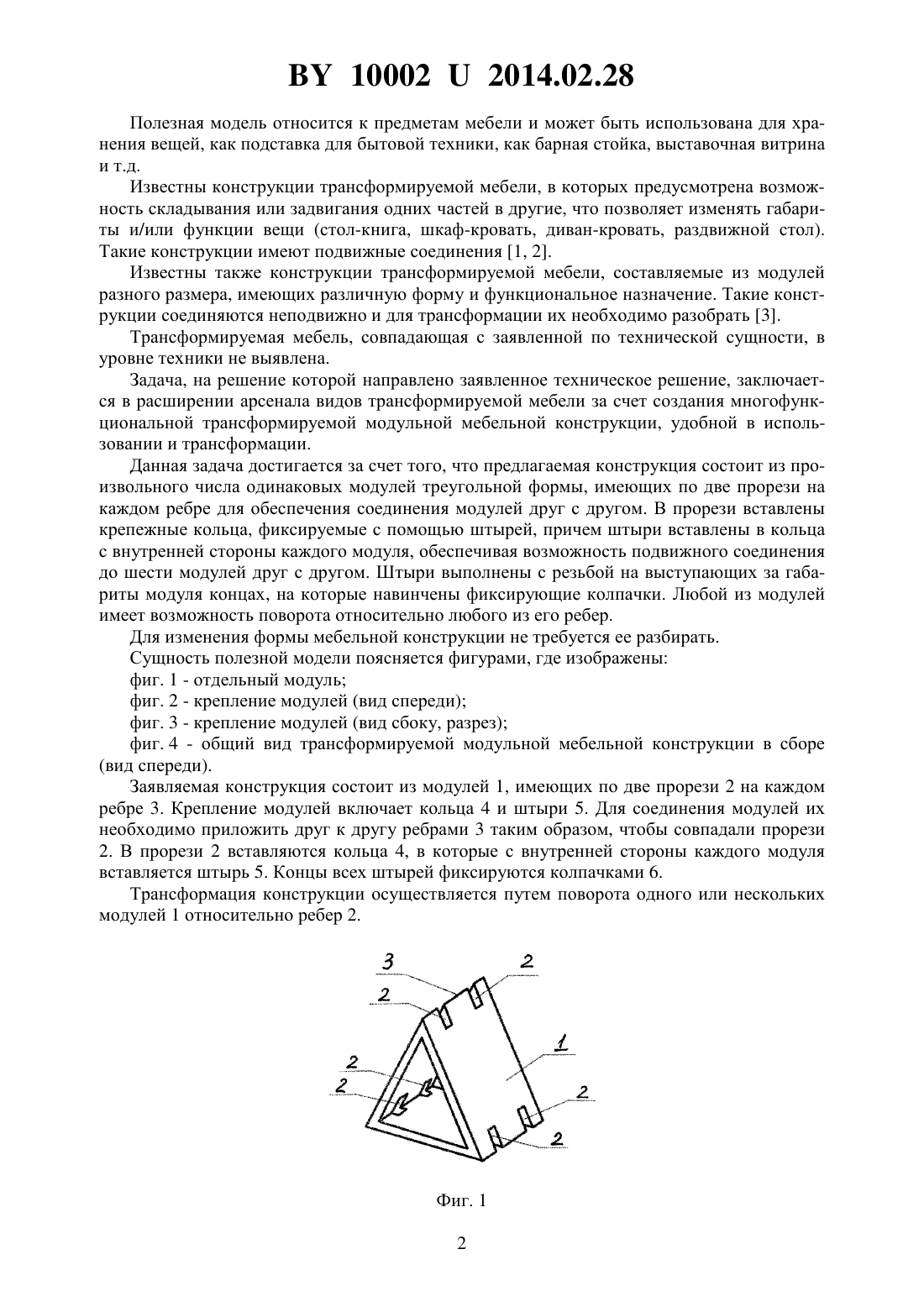

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРАНСФОРМИРУЕМАЯ МОДУЛЬНАЯ МЕБЕЛЬНАЯ КОНСТРУКЦИЯ(71) Заявитель Беляева Дарья Александровна(72) Автор Беляева Дарья Александровна(73) Патентообладатель Беляева Дарья Александровна(57) 1. Трансформируемая модульная мебельная конструкция, состоящая из произвольного числа одинаковых модулей треугольной формы, имеющих по две прорези на каждом ребре, в которые вставлены крепежные кольца, фиксируемые с помощью штырей, причем штыри вставляются в кольца с внутренней стороны каждого модуля, обеспечивая возможность подвижного соединения до шести модулей друг с другом, при этом штыри выполнены с резьбой на выступающих за габариты модуля концах, на которые навинчены фиксирующие колпачки. 2. Конструкция по п. 1, отличающаяся тем, что любой из модулей имеет возможность поворота относительно любого из его ребер.(56) 1. Патент 103713, МПК 47 17/13, 2010. 2. Патент 8298, МПК 47 3/00, 2011. 3. Стеллаж-трансформер // Радуга-лик. Оборудование для музеев и библиотек Электронный ресурс. - Режим доступа //. .-. - Дата доступа 13.08.2013. 100022014.02.28 Полезная модель относится к предметам мебели и может быть использована для хранения вещей, как подставка для бытовой техники, как барная стойка, выставочная витрина и т.д. Известны конструкции трансформируемой мебели, в которых предусмотрена возможность складывания или задвигания одних частей в другие, что позволяет изменять габариты и/или функции вещи (стол-книга, шкаф-кровать, диван-кровать, раздвижной стол). Такие конструкции имеют подвижные соединения 1, 2. Известны также конструкции трансформируемой мебели, составляемые из модулей разного размера, имеющих различную форму и функциональное назначение. Такие конструкции соединяются неподвижно и для трансформации их необходимо разобрать 3. Трансформируемая мебель, совпадающая с заявленной по технической сущности, в уровне техники не выявлена. Задача, на решение которой направлено заявленное техническое решение, заключается в расширении арсенала видов трансформируемой мебели за счет создания многофункциональной трансформируемой модульной мебельной конструкции, удобной в использовании и трансформации. Данная задача достигается за счет того, что предлагаемая конструкция состоит из произвольного числа одинаковых модулей треугольной формы, имеющих по две прорези на каждом ребре для обеспечения соединения модулей друг с другом. В прорези вставлены крепежные кольца, фиксируемые с помощью штырей, причем штыри вставлены в кольца с внутренней стороны каждого модуля, обеспечивая возможность подвижного соединения до шести модулей друг с другом. Штыри выполнены с резьбой на выступающих за габариты модуля концах, на которые навинчены фиксирующие колпачки. Любой из модулей имеет возможность поворота относительно любого из его ребер. Для изменения формы мебельной конструкции не требуется ее разбирать. Сущность полезной модели поясняется фигурами, где изображены фиг. 1 - отдельный модуль фиг. 2 - крепление модулей (вид спереди) фиг. 3 - крепление модулей (вид сбоку, разрез) фиг. 4 - общий вид трансформируемой модульной мебельной конструкции в сборе(вид спереди). Заявляемая конструкция состоит из модулей 1, имеющих по две прорези 2 на каждом ребре 3. Крепление модулей включает кольца 4 и штыри 5. Для соединения модулей их необходимо приложить друг к другу ребрами 3 таким образом, чтобы совпадали прорези 2. В прорези 2 вставляются кольца 4, в которые с внутренней стороны каждого модуля вставляется штырь 5. Концы всех штырей фиксируются колпачками 6. Трансформация конструкции осуществляется путем поворота одного или нескольких модулей 1 относительно ребер 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
