Устройство для крепления пассивного электрода электростимулятора

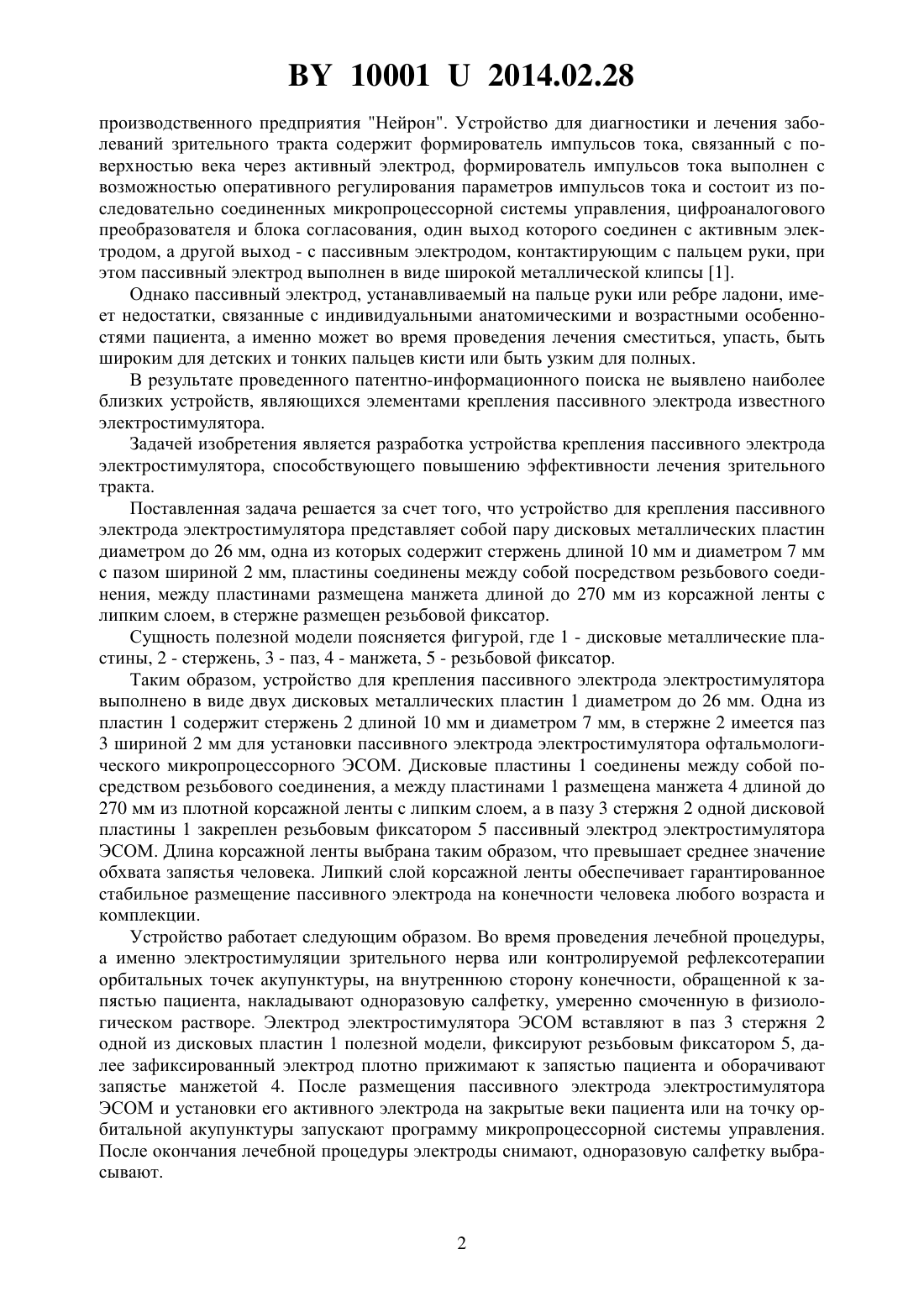

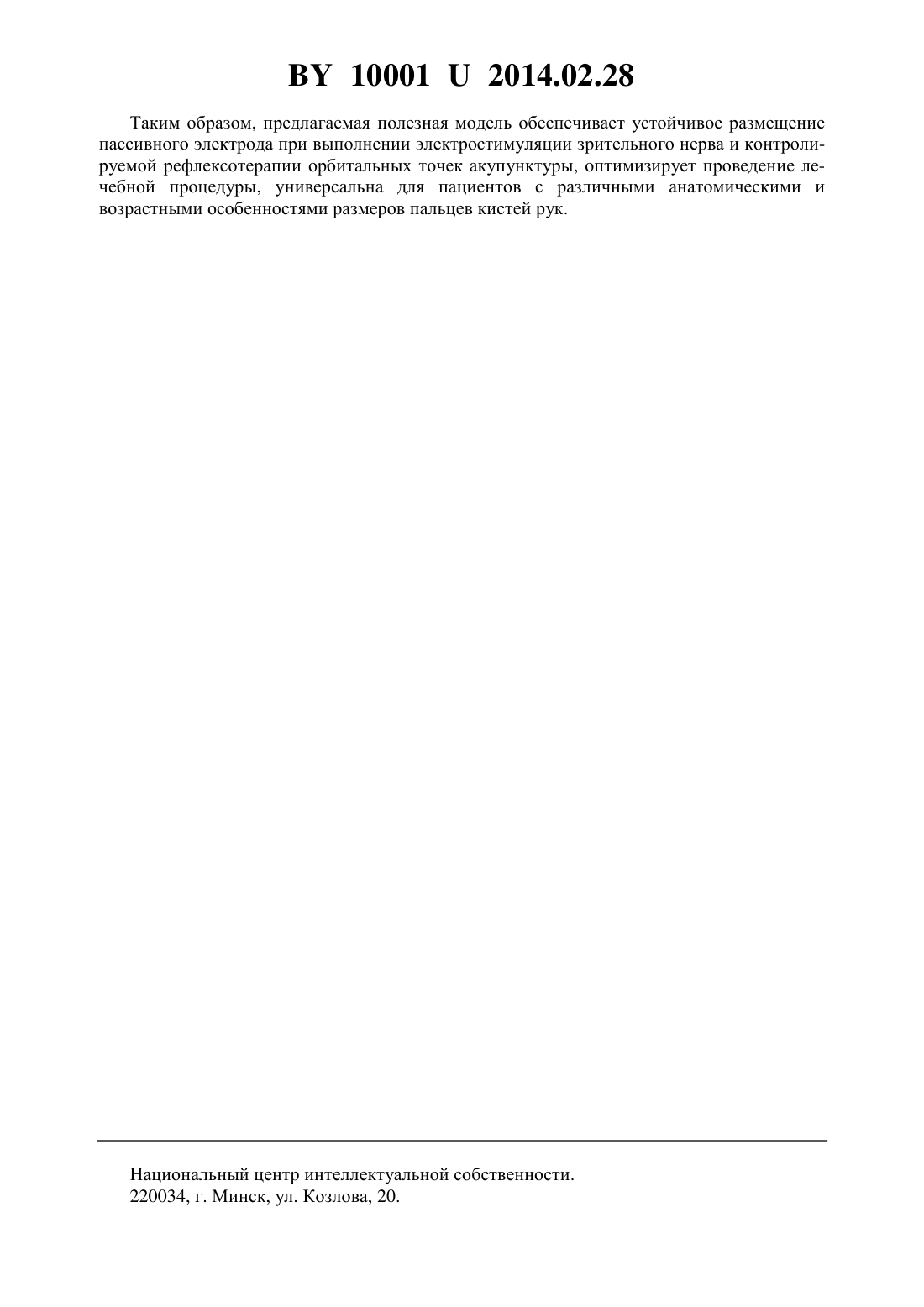

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПАССИВНОГО ЭЛЕКТРОДА ЭЛЕКТРОСТИМУЛЯТОРА(71) Заявитель Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека(72) Автор Бобр Татьяна Викторовна(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека(57) Устройство для крепления пассивного электрода электростимулятора, включающее пару дисковых металлических пластин диаметром до 26 мм, одна из которых содержит стержень длиной 10 мм и диаметром 7 мм с пазом шириной 2 мм, пластины соединены между собой посредством резьбового соединения, между пластинами размещена манжета длиной до 270 мм из корсажной ленты с липким слоем, в стержне размещен резьбовой фиксатор. Полезная модель относится к медицине, а именно к офтальмологии, и может быть использована в лечения заболеваний зрительного тракта при проведении электростимуляции зрительного нерва и контролируемой рефлексотерапии орбитальных точек акупунктуры. Известно устройство для проведения лечения заболеваний зрительного тракта - электростимулятор офтальмологический микропроцессорный ЭСОМ медицинского научно 100012014.02.28 производственного предприятия Нейрон. Устройство для диагностики и лечения заболеваний зрительного тракта содержит формирователь импульсов тока, связанный с поверхностью века через активный электрод, формирователь импульсов тока выполнен с возможностью оперативного регулирования параметров импульсов тока и состоит из последовательно соединенных микропроцессорной системы управления, цифроаналогового преобразователя и блока согласования, один выход которого соединен с активным электродом, а другой выход - с пассивным электродом, контактирующим с пальцем руки, при этом пассивный электрод выполнен в виде широкой металлической клипсы 1. Однако пассивный электрод, устанавливаемый на пальце руки или ребре ладони, имеет недостатки, связанные с индивидуальными анатомическими и возрастными особенностями пациента, а именно может во время проведения лечения сместиться, упасть, быть широким для детских и тонких пальцев кисти или быть узким для полных. В результате проведенного патентно-информационного поиска не выявлено наиболее близких устройств, являющихся элементами крепления пассивного электрода известного электростимулятора. Задачей изобретения является разработка устройства крепления пассивного электрода электростимулятора, способствующего повышению эффективности лечения зрительного тракта. Поставленная задача решается за счет того, что устройство для крепления пассивного электрода электростимулятора представляет собой пару дисковых металлических пластин диаметром до 26 мм, одна из которых содержит стержень длиной 10 мм и диаметром 7 мм с пазом шириной 2 мм, пластины соединены между собой посредством резьбового соединения, между пластинами размещена манжета длиной до 270 мм из корсажной ленты с липким слоем, в стержне размещен резьбовой фиксатор. Сущность полезной модели поясняется фигурой, где 1 - дисковые металлические пластины, 2 - стержень, 3 - паз, 4 - манжета, 5 - резьбовой фиксатор. Таким образом, устройство для крепления пассивного электрода электростимулятора выполнено в виде двух дисковых металлических пластин 1 диаметром до 26 мм. Одна из пластин 1 содержит стержень 2 длиной 10 мм и диаметром 7 мм, в стержне 2 имеется паз 3 шириной 2 мм для установки пассивного электрода электростимулятора офтальмологического микропроцессорного ЭСОМ. Дисковые пластины 1 соединены между собой посредством резьбового соединения, а между пластинами 1 размещена манжета 4 длиной до 270 мм из плотной корсажной ленты с липким слоем, а в пазу 3 стержня 2 одной дисковой пластины 1 закреплен резьбовым фиксатором 5 пассивный электрод электростимулятора ЭСОМ. Длина корсажной ленты выбрана таким образом, что превышает среднее значение обхвата запястья человека. Липкий слой корсажной ленты обеспечивает гарантированное стабильное размещение пассивного электрода на конечности человека любого возраста и комплекции. Устройство работает следующим образом. Во время проведения лечебной процедуры,а именно электростимуляции зрительного нерва или контролируемой рефлексотерапии орбитальных точек акупунктуры, на внутреннюю сторону конечности, обращенной к запястью пациента, накладывают одноразовую салфетку, умеренно смоченную в физиологическом растворе. Электрод электростимулятора ЭСОМ вставляют в паз 3 стержня 2 одной из дисковых пластин 1 полезной модели, фиксируют резьбовым фиксатором 5, далее зафиксированный электрод плотно прижимают к запястью пациента и оборачивают запястье манжетой 4. После размещения пассивного электрода электростимулятора ЭСОМ и установки его активного электрода на закрытые веки пациента или на точку орбитальной акупунктуры запускают программу микропроцессорной системы управления. После окончания лечебной процедуры электроды снимают, одноразовую салфетку выбрасывают. 100012014.02.28 Таким образом, предлагаемая полезная модель обеспечивает устойчивое размещение пассивного электрода при выполнении электростимуляции зрительного нерва и контролируемой рефлексотерапии орбитальных точек акупунктуры, оптимизирует проведение лечебной процедуры, универсальна для пациентов с различными анатомическими и возрастными особенностями размеров пальцев кистей рук. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
