Гидроэлектростанция

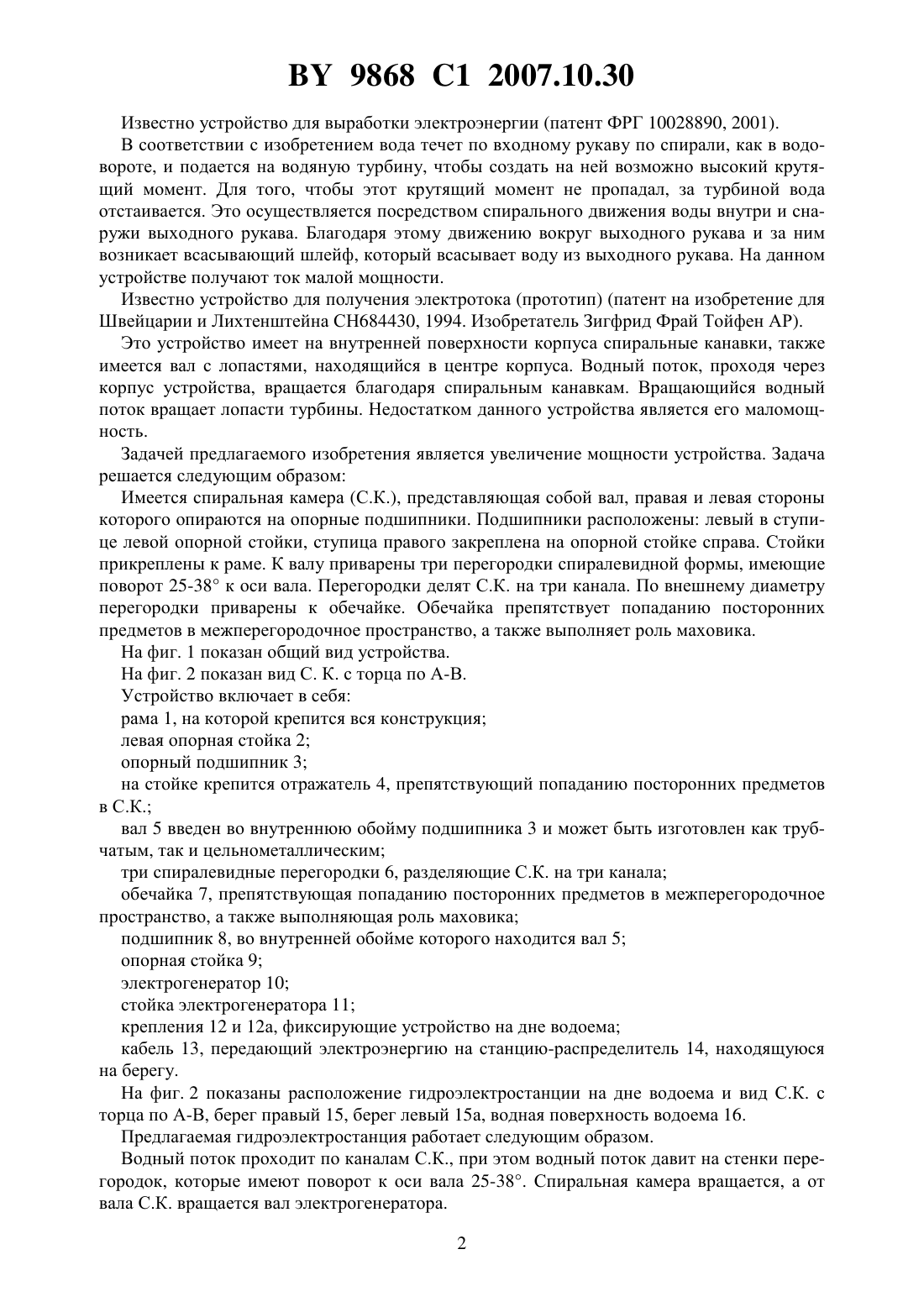

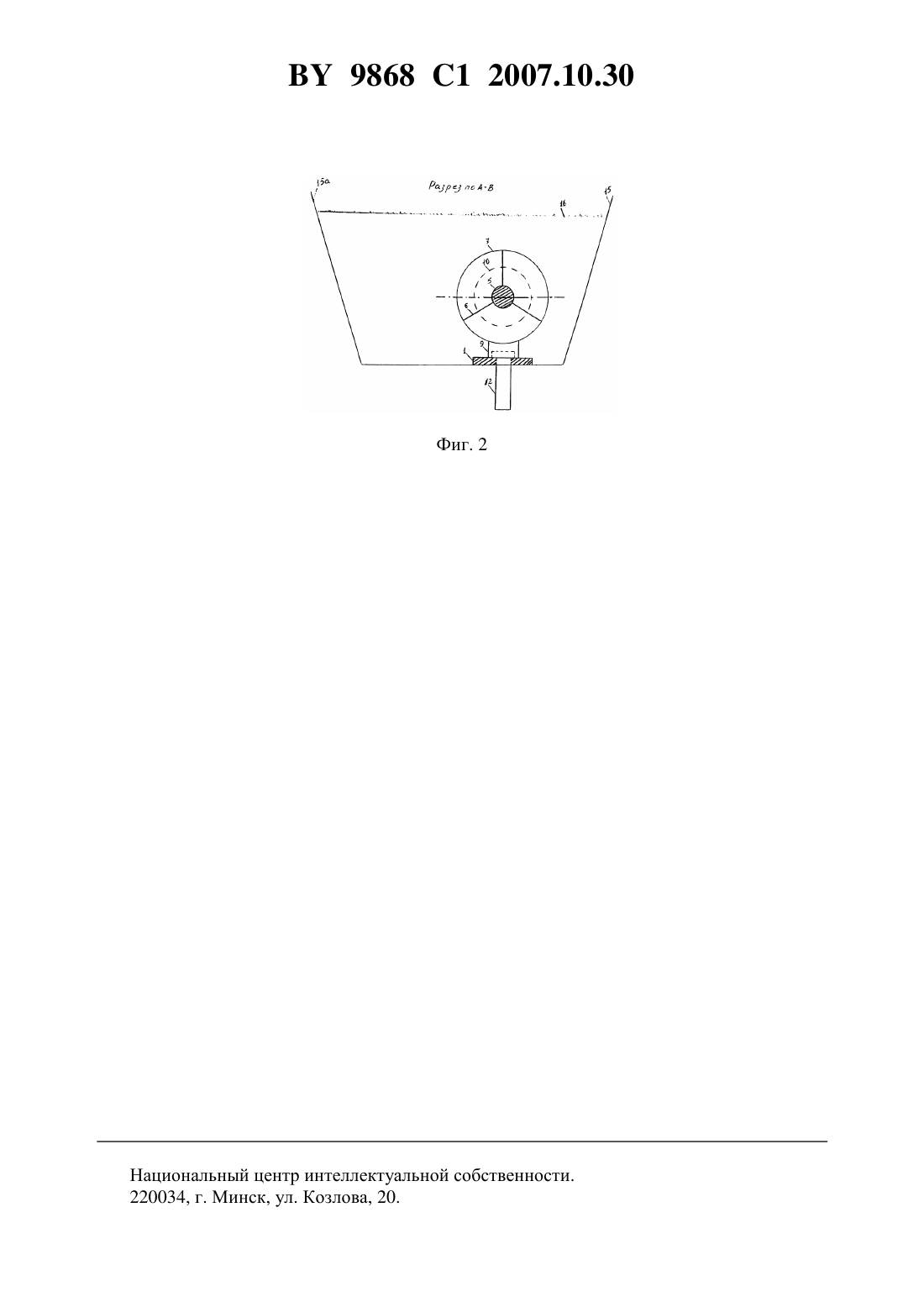

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Головченко Николай Николаевич(72) Автор Головченко Николай Николаевич(73) Патентообладатель Головченко Николай Николаевич(57) Гидроэлектростанция, содержащая вал, соединенный с валом электрогенератора, отличающаяся тем, что содержит спиральную камеру, образованную валом с приваренными к нему тремя перегородками спиралевидной формы, разделяющими спиральную камеру на три канала, имеющими поворот к оси вала от 25 до 38 и приваренными по своему внешнему диаметру к обечайке, при этом конструкция закреплена на раме с опорными стойками. Изобретение относится к устройствам для получения электроэнергии и может найти применение в гидроэнергетике как на реках с медленным течением, так и на реках с быстрым течением. 9868 1 2007.10.30 Известно устройство для выработки электроэнергии (патент ФРГ 10028890, 2001). В соответствии с изобретением вода течет по входному рукаву по спирали, как в водовороте, и подается на водяную турбину, чтобы создать на ней возможно высокий крутящий момент. Для того, чтобы этот крутящий момент не пропадал, за турбиной вода отстаивается. Это осуществляется посредством спирального движения воды внутри и снаружи выходного рукава. Благодаря этому движению вокруг выходного рукава и за ним возникает всасывающий шлейф, который всасывает воду из выходного рукава. На данном устройстве получают ток малой мощности. Известно устройство для получения электротока (прототип) (патент на изобретение для Швейцарии и Лихтенштейна СН 684430, 1994. Изобретатель Зигфрид Фрай Тойфен АР). Это устройство имеет на внутренней поверхности корпуса спиральные канавки, также имеется вал с лопастями, находящийся в центре корпуса. Водный поток, проходя через корпус устройства, вращается благодаря спиральным канавкам. Вращающийся водный поток вращает лопасти турбины. Недостатком данного устройства является его маломощность. Задачей предлагаемого изобретения является увеличение мощности устройства. Задача решается следующим образом Имеется спиральная камера (С.К.), представляющая собой вал, правая и левая стороны которого опираются на опорные подшипники. Подшипники расположены левый в ступице левой опорной стойки, ступица правого закреплена на опорной стойке справа. Стойки прикреплены к раме. К валу приварены три перегородки спиралевидной формы, имеющие поворот 25-38 к оси вала. Перегородки делят С.К. на три канала. По внешнему диаметру перегородки приварены к обечайке. Обечайка препятствует попаданию посторонних предметов в межперегородочное пространство, а также выполняет роль маховика. На фиг. 1 показан общий вид устройства. На фиг. 2 показан вид С. К. с торца по А-В. Устройство включает в себя рама 1, на которой крепится вся конструкция левая опорная стойка 2 опорный подшипник 3 на стойке крепится отражатель 4, препятствующий попаданию посторонних предметов в С.К. вал 5 введен во внутреннюю обойму подшипника 3 и может быть изготовлен как трубчатым, так и цельнометаллическим три спиралевидные перегородки 6, разделяющие С.К. на три канала обечайка 7, препятствующая попаданию посторонних предметов в межперегородочное пространство, а также выполняющая роль маховика подшипник 8, во внутренней обойме которого находится вал 5 опорная стойка 9 электрогенератор 10 стойка электрогенератора 11 крепления 12 и 12 а, фиксирующие устройство на дне водоема кабель 13, передающий электроэнергию на станцию-распределитель 14, находящуюся на берегу. На фиг. 2 показаны расположение гидроэлектростанции на дне водоема и вид С.К. с торца по А-В, берег правый 15, берег левый 15 а, водная поверхность водоема 16. Предлагаемая гидроэлектростанция работает следующим образом. Водный поток проходит по каналам С.К., при этом водный поток давит на стенки перегородок, которые имеют поворот к оси вала 25-38. Спиральная камера вращается, а от вала С.К. вращается вал электрогенератора. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
