Устройство для непрерывного контроля состояния изоляции трехфазных электрических сетей

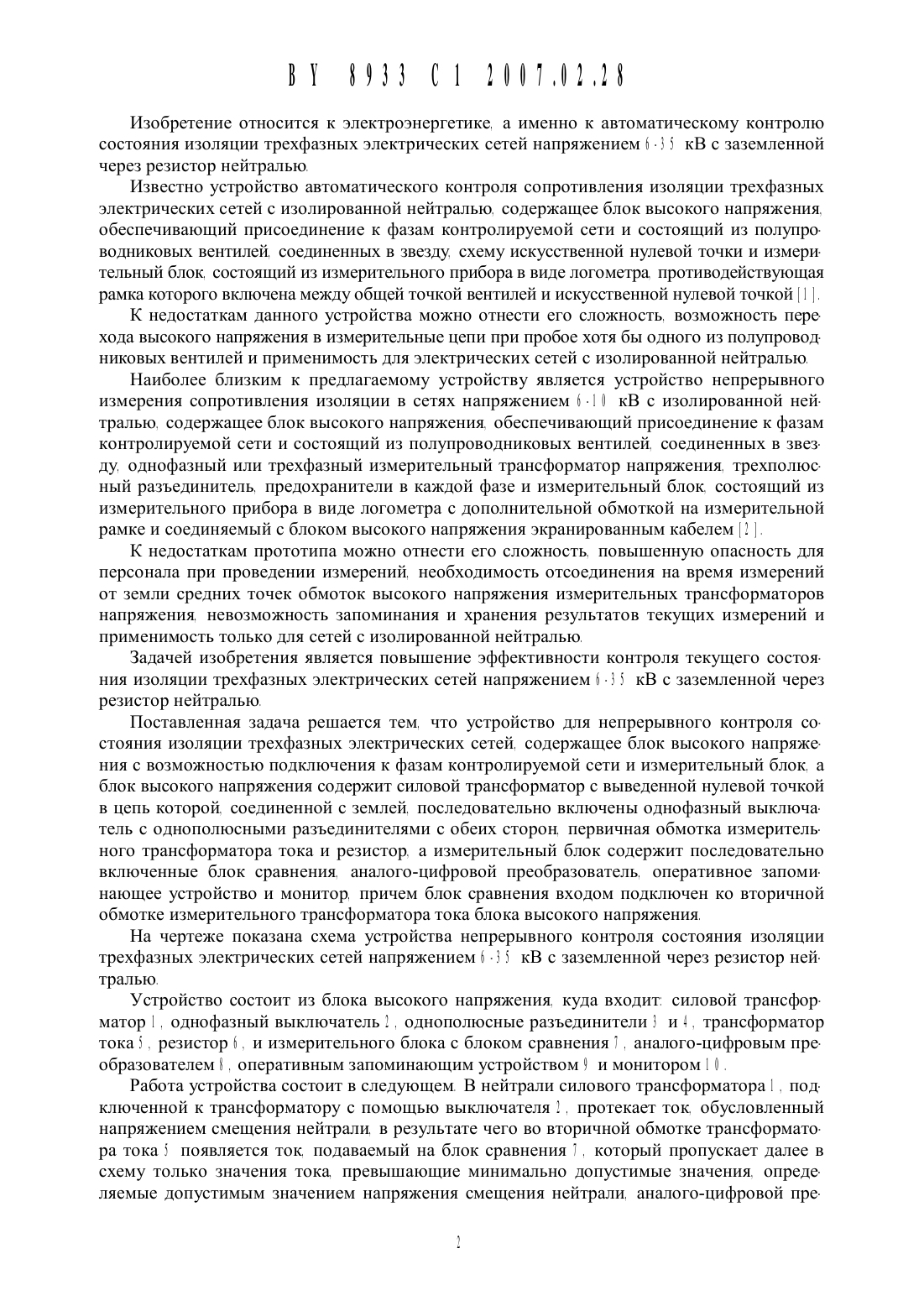

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ15 1 1 УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО КОНТРОЛЯ СОСТОЯНИЯИЗОЛЯЦИИ ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ5 11 1 1 Патентообладатель Белорусский наЦио нальный технический университет 113 1 1111 1 Заявитель Белорусский национальный технический университет 113 1 11121 Авторы Короткевич Михаил Андреевич 113 1 1 Окемба Итумба Бернар Фостен Назер 1 С 6 1Устройство для непрерывного контроля состояния изоляции трехфазных электрических сетей. содержащее блок высокого напряжения с возможностью подключения к фазам контролируемой сети. и измерительный блок. отличающееся тем. что блок высокого напряжения содержит силовой трансформатор с выведенной нулевой точкой. в Цепь которой. соединенной с землей. последовательно включены однофазный выключатель с однополюсными разъединителями с обеих сторон. первичная обмотка измерительного трансформатора тока и резистор. а измерительный блок содержит последовательно включенные блок сравнения. аналого-Цифровой преобразователь. оперативное запоминающее устройство и монитор. причем блок сравнения входом подключен ко вторичной обмотке измерительного трансформатора тока блока высокого напряженияИзобретение относится К электроэнергетике. а именно К автоматическому контролю состояния изоляции трехфазных электрических сетей напряжением 6 -3 5 кВ с заземленной через резистор нейтральюИзвестно устройство автоматического контроля сопротивления изоляции трехфазных электрических сетей с изолированной нейтралью. содержащее блок высокого напряжения. обеспечивающий присоединение к фазам контролируемой сети и состоящий из полупроводниковых вентилей. соединенных в звезду схему искусственной нулевой точки и измерительный блок. состоящий из измерительного прибора в виде логометра противодействующая рамка которого включена между общей точкой вентилей и искусственной нулевой точкой 1К недостаткам данного устройства можно отнести его сложность. возможность перехода высокого напряжения в измерительные цепи при пробое хотя бы одного из полупроводниковых вентилей и применимость для электрических сетей с изолированной нейтральюНаиболее близким к предлагаемому устройству является устройство непрерывного измерения сопротивления изоляции в сетях напряжением 6 -1 0 кВ с изолированной нейтралью. содержащее блок высокого напряжения. обеспечивающий присоединение к фазам контролируемой сети и состоящий из полупроводниковых вентилей. соединенных в звезду. однофазный или трехфазный измерительный трансформатор напряжения. трехполюснь 1 й разъединитель. предохранители в каждой фазе и измерительный блок. состоящий из измерительного прибора в виде логометра с дополнительной обмоткой на измерительной рамке и соединяемый с блоком высокого напряжения экранированным кабелем 2 1 .К недостаткам прототипа можно отнести его сложность. повыщенную опасность для персонала при проведении измерений. необходимость отсоединения на время измерений от земли средних точек обмоток высокого напряжения измерительных трансформаторов напряжения. невозможность запоминания и хранения результатов текущих измерений и применимость только для сетей с изолированной нейтралью.Задачей изобретения является повыщение эффективности контроля текущего состояния изоляции трехфазных электрических сетей напряжением 6 -3 5 кВ с заземленной через резистор нейтральюПоставленная задача рещается тем. что устройство для непрерывного контроля состояния изоляции трехфазных электрических сетей. содержащее блок высокого напряжения с возможностью подключения к фазам контролируемой сети и измерительный блок. а блок высокого напряжения содержит силовой трансформатор с выведенной нулевой точкой в цепь которой. соединенной с землей. последовательно включены однофазный вь 1 ключатель с однополюсными разъединителями с обеих сторон. первичная обмотка измерительного трансформатора тока и резистор. а измерительный блок содержит последовательно включенные блок сравнения. аналого-цифровой преобразователь. оперативное запоминающее устройство и монитор. причем блок сравнения входом подключен ко вторичной обмотке измерительного трансформатора тока блока высокого напряжения.На чертеже показана схема устройства непрерывного контроля состояния изоляции трехфазных электрических сетей напряжением 6 -3 5 кВ с заземленной через резистор нейтралью.Устройство состоит из блока высокого напряжения. куда входит силовой трансформатор 1 . однофазный выключатель 2 . однополюсные разъединители 3 и 4 . трансформатор тока 5 . резистор 6 . и измерительного блока с блоком сравнения 7 . аналого-цифровым преобразователем 8 . оперативным запоминающим устройством 9 и монитором 1 0 .Работа устройства состоит в следующем В нейтрали силового трансформатора 1 . подключенной к трансформатору с помощью выключателя 2 . протекает ток. обусловленный напряжением смещения нейтрали. в результате чего во вторичной обмотке трансформатора тока 5 появляется ток. подаваемый на блок сравнения 7 . который пропускает далее в схему только значения тока превыщающие минимально допустимые значения. определяемые допустимым значением напряжения смещения нейтрали. аналого-цифровой пре ВУ 8933 С 1 200741228образователь В преобразует полученный аналоговый сигнал в цифровой код. который запоминается И хранится оперативным запоминающим устройством 9 и отображается по запросу на мониторе 1 0 .При ухудшении состояния изоляции или ее повреждении напряжение смещения нейтрали возрастает и. следовательно. возрастает проходящий во вторичной обмотке трансформатора тока 5 ток. что позволяет проводить текущий мониторинг состояния изоляции сетивозможность организации непрерывного мониторинга состояния изоляции электрической сетиэлектромагнитное разделение измерительных и силовых цепей напряжением 6 -3 5 кВ. что повышает безопасность проведения измеренийнет необходимости в подготовке схемы сети к проведению измерений2 . Цапенко Е.Ф Орловский И.А - Устройство непрерывного измерения сопротивления изоляции в сетях 6 - 1 0 кВ с изолированной нейтралью Н Промышленная энергетика 19 Н.-12102-С.27-29.Национальный центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
