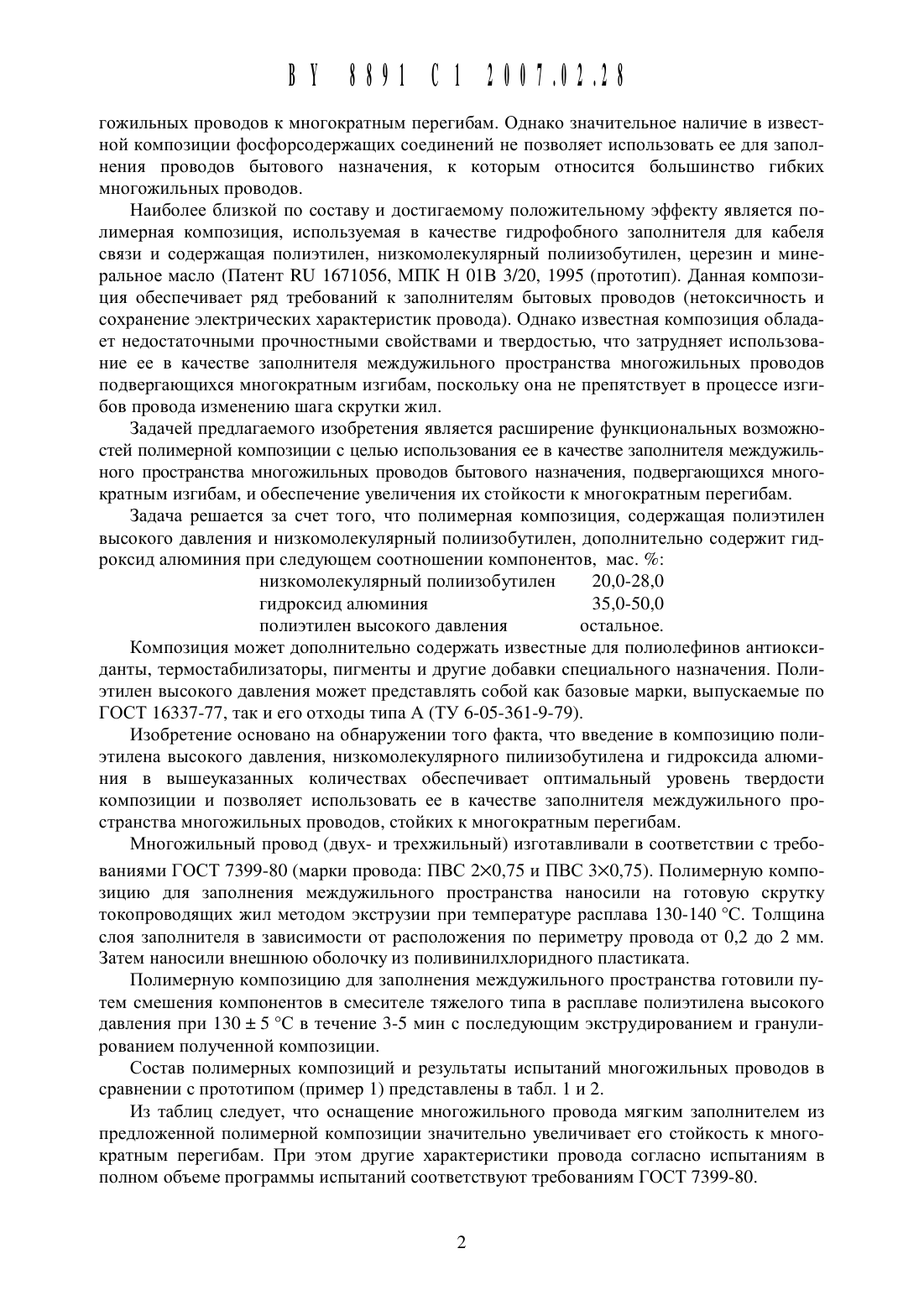

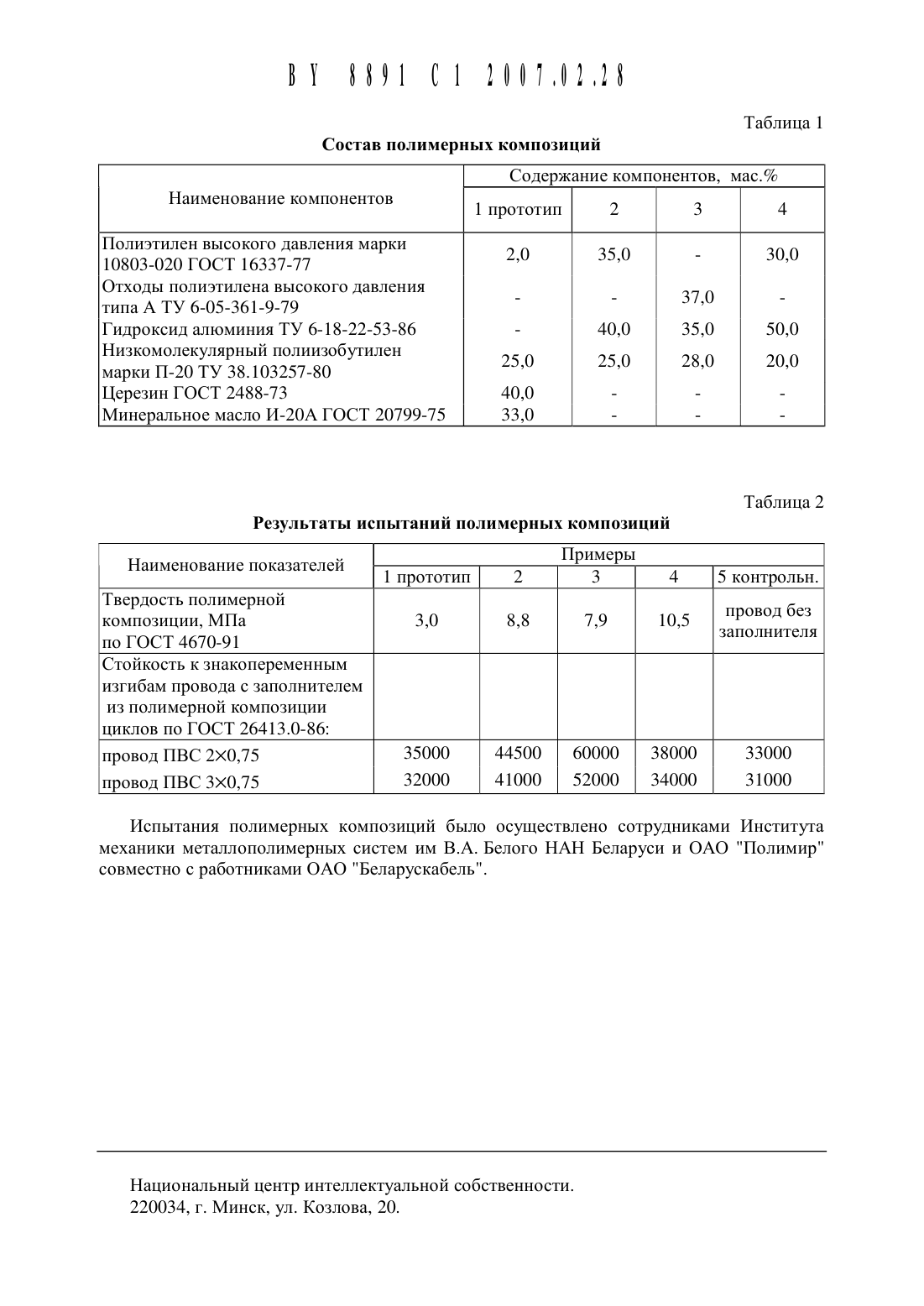

Полимерная композиция для заполнения внутреннего пространства кабельных изделий

(54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ ДЛЯ ЗАПОЛНЕНИЯВНУТРЕННЕГО ПРОСТРАНСТВА КАБЕЛЬНЫХ ИЗДЕЛИЙ(71) Заявитель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси (ВУ)(72) Авторы Гвоздюкевич Игорь Фаустович Плескачевский Юрий Михайлович Селькин Владимир Петрович(73) Патентообладатель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси (ВУ)Полимерная КОМПОЗИЦИЯ ДЛЯ заполнения ВНуТрСННСГО пространства кабельных ИЗДЕЛИЙ, содержащая НИЗКОМОЛСКуЛЯрНЫЙ ПОЛИИЗООУТИЛСН И ПОЛИЭТИЛСН ВЫСОКОГО давления,ОТЛИЧЗЮЩЗЯСЯ ТСМ, ЧТО ДОПОЛНИТЕЛЬНО СОДСрЖИТ ГИДрОКСИД алюминия ПрИ СЛСДУЪОЩСМ СООТНОШВНИИ КОМПОНЕНТОВ, мас. 2низкомолекулярный полиизобутилен 20,0-28,0 гидроксид алюминия 35,0-50,0 полиэтилен высокого давления остальное.Изобретение относится к композициям высокомолекулярных соединений, в частности к композициям полиэтилена, используемым для заполнения внутреннего пространства в многожильных проводах.Известна композиция для заполнения внутреннего пространства кабельных изделий,содержащая низкомолекулярный полиэтилен, фосфорорганические соединения, целлюлозу и неорганический наполнитель (Заявка Японии 61-272252, МПК С 08 Ь 1/02, 1986), обеспечивающая ряд требований, предъявляемых к кабельным заполнителям. Применение кабельных заполнителей в многожильных проводах, содержащих несколько изолированных полимерной изоляцией токопроводящих жил, скрученных по спирали, и внещнюю полимерную оболочку, дает ряд преимуществ. Размещение в свободном междужильном пространстве и в промежутке между токопроводящими жилами и наружной полимерной оболочкой мягкого заполнителя препятствует в процессе изгибов провода изменению щага скрутки жил, оставляя в то же время им возможность ограниченного перемещения друг относительно друга для занятия оптимального положения, что улучщает стойкость мно ВУ 8891 С 1 200741218гожильнь 1 х проводов К многократным перегибам. Однако значительное наличие в известной КОМПОЗИЦИИ фосфорсодержащих соединений не позволяет использовать ее для заполнения проводов бытового назначения, К Которым относится большинство гибких многожильных проводов.Наиболее близкой по составу и достигаемому положительному эффекту является полимерная композиция, используемая в качестве гидрофобного заполнителя для кабеля связи и содержащая полиэтилен, низкомолекулярный полиизобутилен, церезин и минеральное масло (Патент КН 1671056, МПК Н О 1 В 3/20, 1995 (прототип). Данная композиция обеспечивает ряд требований К заполнителям бытовых проводов (нетоксичность и сохранение электрических характеристик провода). Однако известная композиция обладает недостаточными прочностными свойствами и твердостью, что затрудняет использование ее в качестве заполнителя междужильного пространства многожильных проводов подвергающихся многократным изгибам, поскольку она не препятствует в процессе изгибов провода изменению шага скрутки жил.Задачей предлагаемого изобретения является расширение функциональных возможностей полимерной композиции с целью использования ее в качестве заполнителя междужильного пространства многожильных проводов бытового назначения, подвергающихся многократным изгибам, и обеспечение увеличения их стойкости К многократным перегибам.Задача решается за счет того, что полимерная композиция, содержащая полиэтилен высокого давления и низкомолекулярный полиизобутилен, дополнительно содержит гидроксид алюминия при следующем соотношении компонентов, мас.низкомолекулярный полиизобутилен 20,0-28,0 гидроксид алюминия 35,0-50,0 полиэтилен высокого давления остальное.Композиция может дополнительно содержать известные для полиолефинов антиоксиданты, термостабилизаторы, пигменты и другие добавки специального назначения. Полиэтилен высокого давления может представлять собой Как базовые марки, выпускаемые по ГОСТ 16337-77, так и его отходы типа А (ТУ 6-05-361-9-79).Изобретение основано на обнаружении того факта, что введение в композицию полиэтилена высокого давления, низкомолекулярного пилиизобутилена и гидроксида алюминия в вышеуказанных количествах обеспечивает оптимальный уровень твердости композиции и позволяет использовать ее в качестве заполнителя междужильного пространства многожильных проводов, стойких К многократным перегибам.Многожильный провод (двух- и трехжильный) изготавливали в соответствии с требо ваниями ГОСТ 7399-80 (марки провода ПВС 20,75 и ПВС 3 Х 0,75). Полимерную композицию для заполнения междужильного пространства наносили на готовую скрутку токопроводящих жил методом экструзии при температуре расплава 130-140 С. Толщина слоя заполнителя в зависимости от расположения по периметру провода от 0,2 до 2 мм. Затем наносили внешнюю оболочку из поливинилхлоридного пластиката.Полимерную композицию для заполнения междужильного пространства готовили путем смешения компонентов в смесителе тяжелого типа в расплаве полиэтилена высокого давления при 130 1 5 С в течение 3-5 мин с последующим экструдированием и гранулированием полученной композиции.Состав полимерных композиций и результаты испытаний многожильных проводов в сравнении с прототипом (пример 1) представлены в табл. 1 и 2.Из таблиц следует, что оснащение многожильного провода мягким заполнителем из предложенной полимерной композиции значительно увеличивает его стойкость К многократным перегибам. При этом другие характеристики провода согласно испытаниям в полном объеме программы испытаний соответствуют требованиям ГОСТ 7399-80.Полиэтилен высокого давления ма ки10803-020 гост 16337-77 р до 35 30 Отходы полиэтилена высокого давления 37 О типа А ТУ 6-05-361-9-79Гидроксид алюминия ТУ 6-18-22-53-86 - 40,0 35,0 50,0 Низкомолек ля нь 1 й полиизоб иленмарки П-20 137138. 103257-80 УТ 210 25 28 20 Церезин ГОСТ 2488-73 40,0 - - Минеральное масло И-20 А ГОСТ 20799-75 33,0 - - Таблица 2 Результаты испытаний полимерных композиций Примеры Наименование показателеи 1 прототип 2 3 4 5 контрольн.композиции, МПа 3,0 8,8 7,9 10,5 Провод без по гост 4670-91 Затлнител Стойкость к знакопеременнымциклов по ГОСТ 26413.0-86Испытания полимерных композиций было осуществлено сотрудниками Института механики металлополимерных систем им В.А. Белого НАН Беларуси И ОАО Полимир совместно с работниками ОАО Беларускабель.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
