Оптический корректор для укладки головы пациента при рентгенографии черепа в боковой проекции

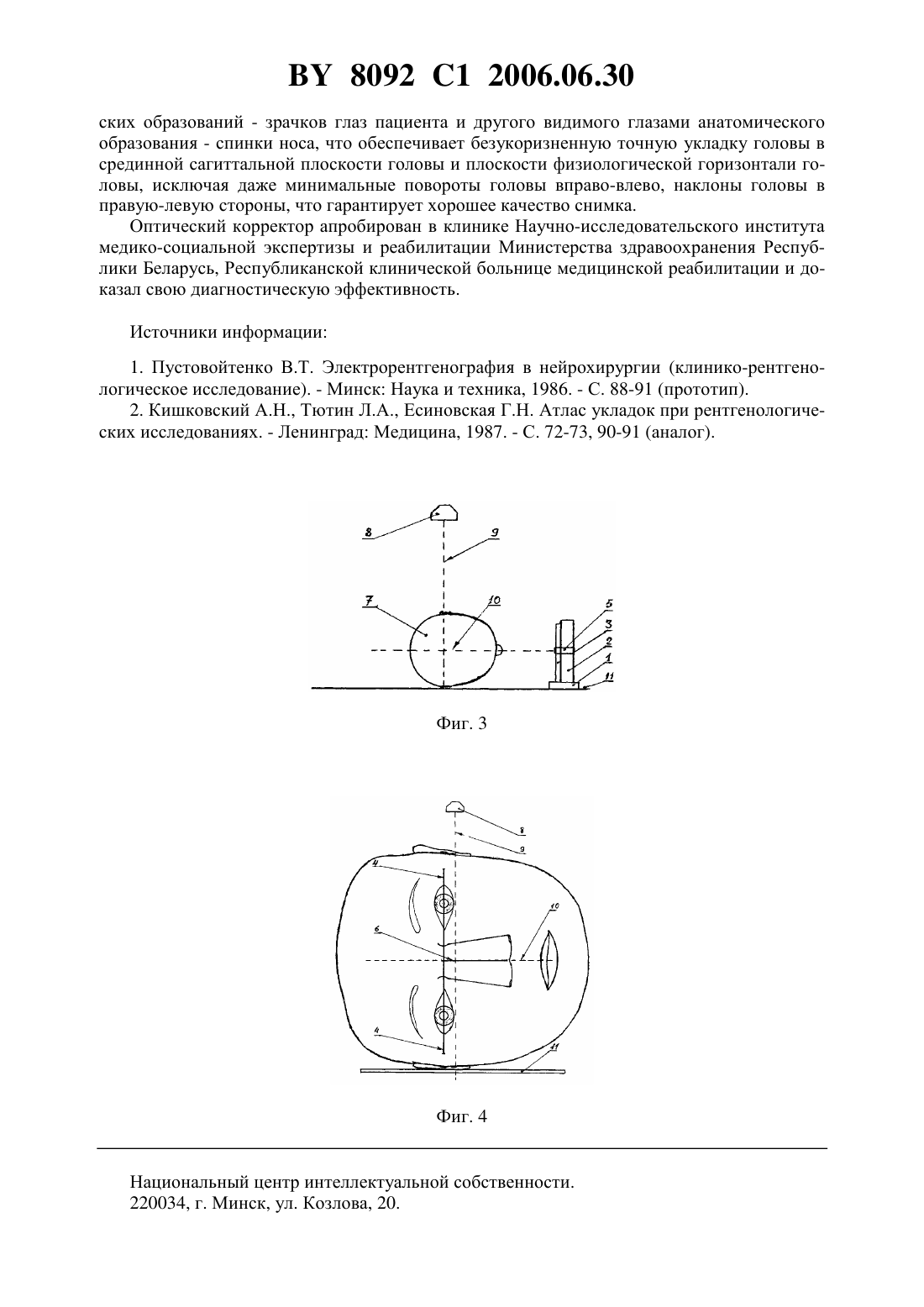

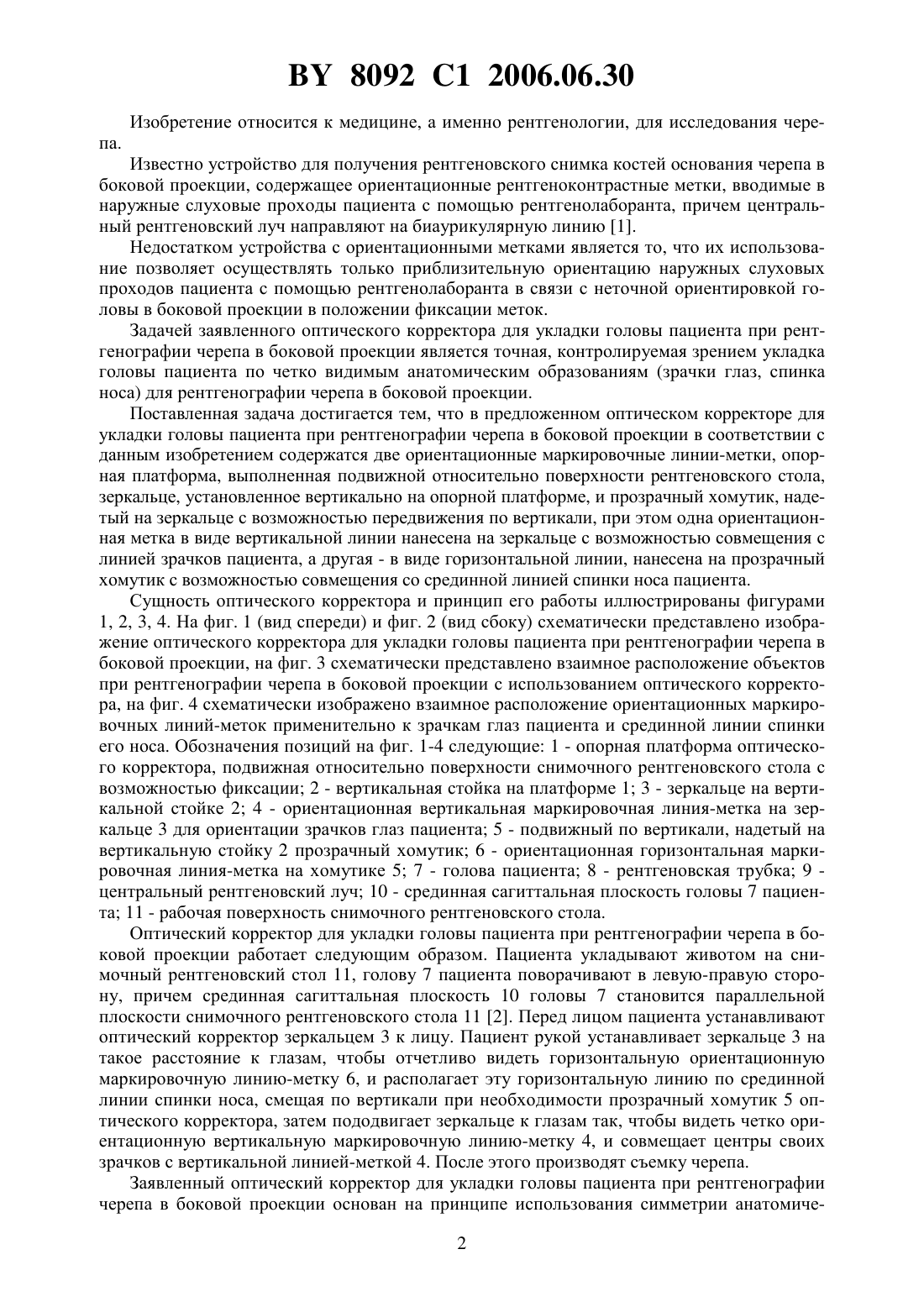

(51)61 6/00, 6/08 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПТИЧЕСКИЙ КОРРЕКТОР ДЛЯ УКЛАДКИ ГОЛОВЫ ПАЦИЕНТА ПРИ РЕНТГЕНОГРАФИИ ЧЕРЕПА В БОКОВОЙ ПРОЕКЦИИ(71) Заявитель Государственное учреждение Научно-исследовательский институт медико-социальной экспертизы и реабилитации Министерства здравоохранения Республики Беларусь(72) Автор Пустовойтенко Владлен Тарасович(73) Патентообладатель Государственное учреждение Научно-исследовательский институт медико-социальной экспертизы и реабилитации Министерства здравоохранения Республики Беларусь(57) Оптический корректор для укладки головы пациента при рентгенографии черепа в боковой проекции, содержащий ориентационные метки, отличающийся тем, что содержит две ориентационные маркировочные линии-метки, опорную платформу, выполненную подвижной относительно поверхности рентгеновского стола, зеркальце, установленное вертикально на опорной платформе, и прозрачный хомутик, надетый на зеркальце с возможностью передвижения по вертикали, при этом одна ориентационная метка в виде вертикальной линии нанесена на зеркальце с возможностью совмещения с линией зрачков пациента, а другая - в виде горизонтальной линии - нанесена на прозрачный хомутик с возможностью совмещения со срединной линией спинки носа пациента. 8092 1 2006.06.30 Изобретение относится к медицине, а именно рентгенологии, для исследования черепа. Известно устройство для получения рентгеновского снимка костей основания черепа в боковой проекции, содержащее ориентационные рентгеноконтрастные метки, вводимые в наружные слуховые проходы пациента с помощью рентгенолаборанта, причем центральный рентгеновский луч направляют на биаурикулярную линию 1. Недостатком устройства с ориентационными метками является то, что их использование позволяет осуществлять только приблизительную ориентацию наружных слуховых проходов пациента с помощью рентгенолаборанта в связи с неточной ориентировкой головы в боковой проекции в положении фиксации меток. Задачей заявленного оптического корректора для укладки головы пациента при рентгенографии черепа в боковой проекции является точная, контролируемая зрением укладка головы пациента по четко видимым анатомическим образованиям (зрачки глаз, спинка носа) для рентгенографии черепа в боковой проекции. Поставленная задача достигается тем, что в предложенном оптическом корректоре для укладки головы пациента при рентгенографии черепа в боковой проекции в соответствии с данным изобретением содержатся две ориентационные маркировочные линии-метки, опорная платформа, выполненная подвижной относительно поверхности рентгеновского стола,зеркальце, установленное вертикально на опорной платформе, и прозрачный хомутик, надетый на зеркальце с возможностью передвижения по вертикали, при этом одна ориентационная метка в виде вертикальной линии нанесена на зеркальце с возможностью совмещения с линией зрачков пациента, а другая - в виде горизонтальной линии, нанесена на прозрачный хомутик с возможностью совмещения со срединной линией спинки носа пациента. Сущность оптического корректора и принцип его работы иллюстрированы фигурами 1, 2, 3, 4. На фиг. 1 (вид спереди) и фиг. 2 (вид сбоку) схематически представлено изображение оптического корректора для укладки головы пациента при рентгенографии черепа в боковой проекции, на фиг. 3 схематически представлено взаимное расположение объектов при рентгенографии черепа в боковой проекции с использованием оптического корректора, на фиг. 4 схематически изображено взаимное расположение ориентационных маркировочных линий-меток применительно к зрачкам глаз пациента и срединной линии спинки его носа. Обозначения позиций на фиг. 1-4 следующие 1 - опорная платформа оптического корректора, подвижная относительно поверхности снимочного рентгеновского стола с возможностью фиксации 2 - вертикальная стойка на платформе 1 3 - зеркальце на вертикальной стойке 2 4 - ориентационная вертикальная маркировочная линия-метка на зеркальце 3 для ориентации зрачков глаз пациента 5 - подвижный по вертикали, надетый на вертикальную стойку 2 прозрачный хомутик 6 - ориентационная горизонтальная маркировочная линия-метка на хомутике 5 7 - голова пациента 8 - рентгеновская трубка 9 центральный рентгеновский луч 10 - срединная сагиттальная плоскость головы 7 пациента 11 - рабочая поверхность снимочного рентгеновского стола. Оптический корректор для укладки головы пациента при рентгенографии черепа в боковой проекции работает следующим образом. Пациента укладывают животом на снимочный рентгеновский стол 11, голову 7 пациента поворачивают в левую-правую сторону, причем срединная сагиттальная плоскость 10 головы 7 становится параллельной плоскости снимочного рентгеновского стола 11 2. Перед лицом пациента устанавливают оптический корректор зеркальцем 3 к лицу. Пациент рукой устанавливает зеркальце 3 на такое расстояние к глазам, чтобы отчетливо видеть горизонтальную ориентационную маркировочную линию-метку 6, и располагает эту горизонтальную линию по срединной линии спинки носа, смещая по вертикали при необходимости прозрачный хомутик 5 оптического корректора, затем пододвигает зеркальце к глазам так, чтобы видеть четко ориентационную вертикальную маркировочную линию-метку 4, и совмещает центры своих зрачков с вертикальной линией-меткой 4. После этого производят съемку черепа. Заявленный оптический корректор для укладки головы пациента при рентгенографии черепа в боковой проекции основан на принципе использования симметрии анатомиче 2 8092 1 2006.06.30 ских образований - зрачков глаз пациента и другого видимого глазами анатомического образования - спинки носа, что обеспечивает безукоризненную точную укладку головы в срединной сагиттальной плоскости головы и плоскости физиологической горизонтали головы, исключая даже минимальные повороты головы вправо-влево, наклоны головы в правую-левую стороны, что гарантирует хорошее качество снимка. Оптический корректор апробирован в клинике Научно-исследовательского института медико-социальной экспертизы и реабилитации Министерства здравоохранения Республики Беларусь, Республиканской клинической больнице медицинской реабилитации и доказал свою диагностическую эффективность. Источники информации 1. Пустовойтенко В.Т. Электрорентгенография в нейрохирургии (клинико-рентгенологическое исследование). - Минск Наука и техника, 1986. - С. 88-91 (прототип). 2. Кишковский А.Н., Тютин Л.А., Есиновская Г.Н. Атлас укладок при рентгенологических исследованиях. - Ленинград Медицина, 1987. - С. 72-73, 90-91 (аналог). Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
