Устройство для отделения нематод от субстрата

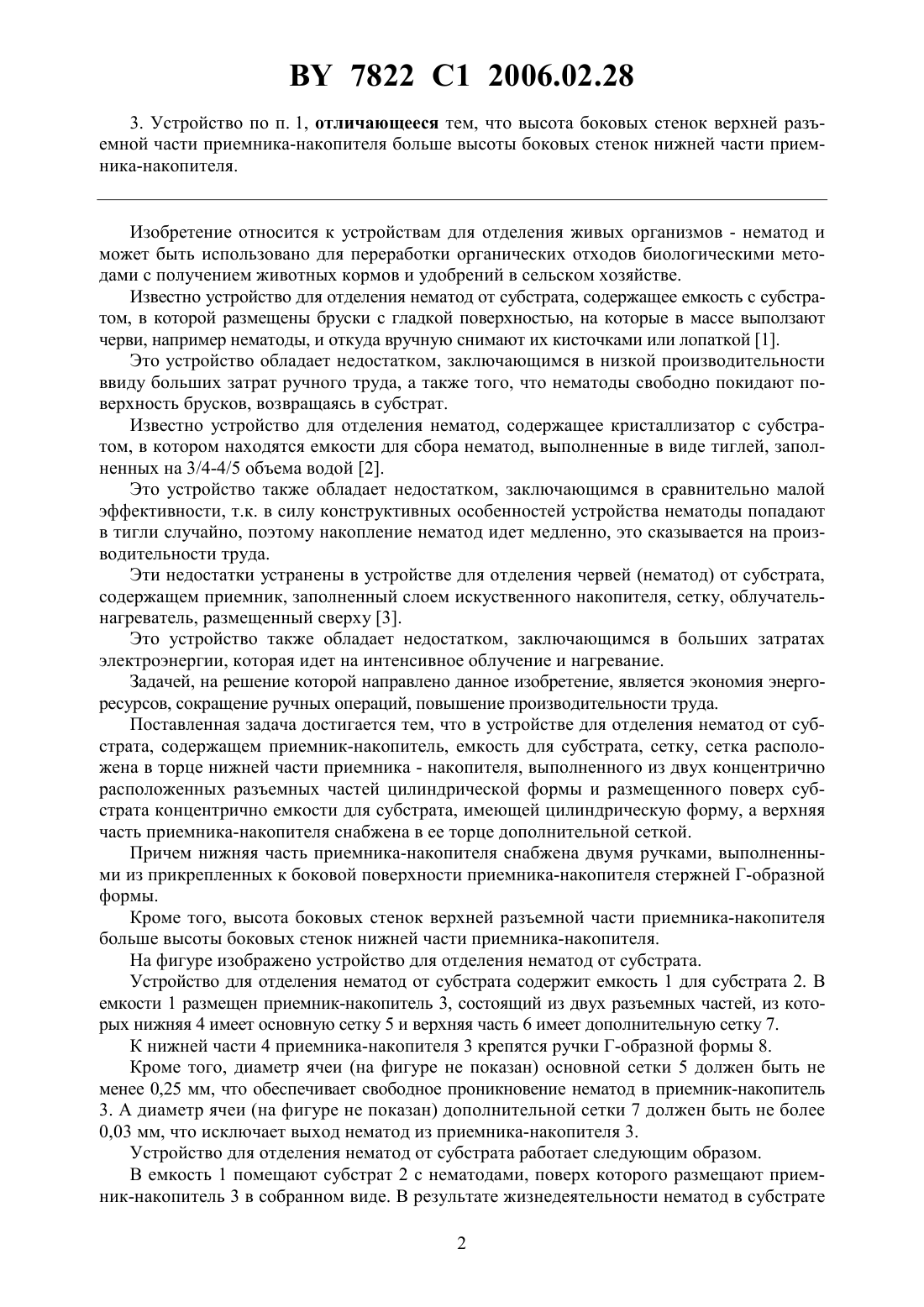

(51)01 67/033 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ НЕМАТОД ОТ СУБСТРАТА(71) Заявитель Республиканское унитарное предприятие Институт рыбного хозяйства Национальной академии наук Беларуси(72) Автор Ус Василий Владимирович(73) Патентообладатель Республиканское унитарное предприятие Институт рыбного хозяйства Национальной академии наук Беларуси(57) 1. Устройство для отделения нематод от субстрата, содержащее приемник-накопитель,емкость для субстрата, сетку, отличающееся тем, что сетка расположена в торце нижней части приемника-накопителя, выполненного из двух концентрично расположенных разъемных частей цилиндрической формы и размещенного поверх субстрата концентрично емкости для субстрата, имеющей цилиндрическую форму, а верхняя часть приемниканакопителя снабжена в ее торце дополнительной сеткой. 2. Устройство по п. 1, отличающееся тем, нижняя часть приемника-накопителя снабжена двумя ручками, выполненными из прикрепленных к боковой поверхности приемника-накопителя стержней Г-образной формы. 7822 1 2006.02.28 3. Устройство по п. 1, отличающееся тем, что высота боковых стенок верхней разъемной части приемника-накопителя больше высоты боковых стенок нижней части приемника-накопителя. Изобретение относится к устройствам для отделения живых организмов - нематод и может быть использовано для переработки органических отходов биологическими методами с получением животных кормов и удобрений в сельском хозяйстве. Известно устройство для отделения нематод от субстрата, содержащее емкость с субстратом, в которой размещены бруски с гладкой поверхностью, на которые в массе выползают черви, например нематоды, и откуда вручную снимают их кисточками или лопаткой 1. Это устройство обладает недостатком, заключающимся в низкой производительности ввиду больших затрат ручного труда, а также того, что нематоды свободно покидают поверхность брусков, возвращаясь в субстрат. Известно устройство для отделения нематод, содержащее кристаллизатор с субстратом, в котором находятся емкости для сбора нематод, выполненные в виде тиглей, заполненных на 3/4-4/5 объема водой 2. Это устройство также обладает недостатком, заключающимся в сравнительно малой эффективности, т.к. в силу конструктивных особенностей устройства нематоды попадают в тигли случайно, поэтому накопление нематод идет медленно, это сказывается на производительности труда. Эти недостатки устранены в устройстве для отделения червей (нематод) от субстрата,содержащем приемник, заполненный слоем искуственного накопителя, сетку, облучательнагреватель, размещенный сверху 3. Это устройство также обладает недостатком, заключающимся в больших затратах электроэнергии, которая идет на интенсивное облучение и нагревание. Задачей, на решение которой направлено данное изобретение, является экономия энергоресурсов, сокращение ручных операций, повышение производительности труда. Поставленная задача достигается тем, что в устройстве для отделения нематод от субстрата, содержащем приемник-накопитель, емкость для субстрата, сетку, сетка расположена в торце нижней части приемника - накопителя, выполненного из двух концентрично расположенных разъемных частей цилиндрической формы и размещенного поверх субстрата концентрично емкости для субстрата, имеющей цилиндрическую форму, а верхняя часть приемника-накопителя снабжена в ее торце дополнительной сеткой. Причем нижняя часть приемника-накопителя снабжена двумя ручками, выполненными из прикрепленных к боковой поверхности приемника-накопителя стержней Г-образной формы. Кроме того, высота боковых стенок верхней разъемной части приемника-накопителя больше высоты боковых стенок нижней части приемника-накопителя. На фигуре изображено устройство для отделения нематод от субстрата. Устройство для отделения нематод от субстрата содержит емкость 1 для субстрата 2. В емкости 1 размещен приемник-накопитель 3, состоящий из двух разъемных частей, из которых нижняя 4 имеет основную сетку 5 и верхняя часть 6 имеет дополнительную сетку 7. К нижней части 4 приемника-накопителя 3 крепятся ручки Г-образной формы 8. Кроме того, диаметр ячеи (на фигуре не показан) основной сетки 5 должен быть не менее 0,25 мм, что обеспечивает свободное проникновение нематод в приемник-накопитель 3. А диаметр ячеи (на фигуре не показан) дополнительной сетки 7 должен быть не более 0,03 мм, что исключает выход нематод из приемника-накопителя 3. Устройство для отделения нематод от субстрата работает следующим образом. В емкость 1 помещают субстрат 2 с нематодами, поверх которого размещают приемник-накопитель 3 в собранном виде. В результате жизнедеятельности нематод в субстрате 2 7822 1 2006.02.28 2 развивается дефицит кислорода, вследствие чего нематоды покидают субстрат 2, и,пройдя сквозь основную сетку 5, концентрируются внутри приемника-накопителя 3. Через дополнительную сетку 7 обеспечивается необходимый для дыхания нематод газообмен с атмосферой, но в то же время дополнительная сетка 7 не позволяет нематодам покинуть приемник-накопитель 3, т.к. диаметр ячеи (на фигуре не показан) дополнительной сетки 7 составляет не более 0,03 мм, что меньше диаметра тела нематод. После приемниканакопителя 3 нематодами его извлекают из емкости 1 для субстрата 2 при помощи ручек 8. Разъединяют верхнюю часть 6 и нижнюю часть 4 приемника-накопителя 3 и освобождают обе части от нематод любым известным способом. Отработанный субстрат 2 сливают из емкости 1. Цикл закончен. Таким образом, конструкция устройства для отделения нематод от субстрата позволяет извлечь за ручки 8 приемник-накопитель 3, разъединить верхнюю часть 6 и нижнюю часть 4 приемника-накопителя 3 и отделить нематоды, что по сравнению с прототипом сокращает количество ручных операций и экономит электрическую энергию. Источники информации 1. Ивлева И.В. Биологические основы и методы массового культивирования кормовых беспозвоночных. - М. Наука, 1969. - С. 58, рис. 25. 2. А.с. СССР 852296, МПК А 01 К 67/00, 1981. 3. А.с. СССР 1500225, МПК А 01 К 67/00, 1989 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
