Баллонный вентиль

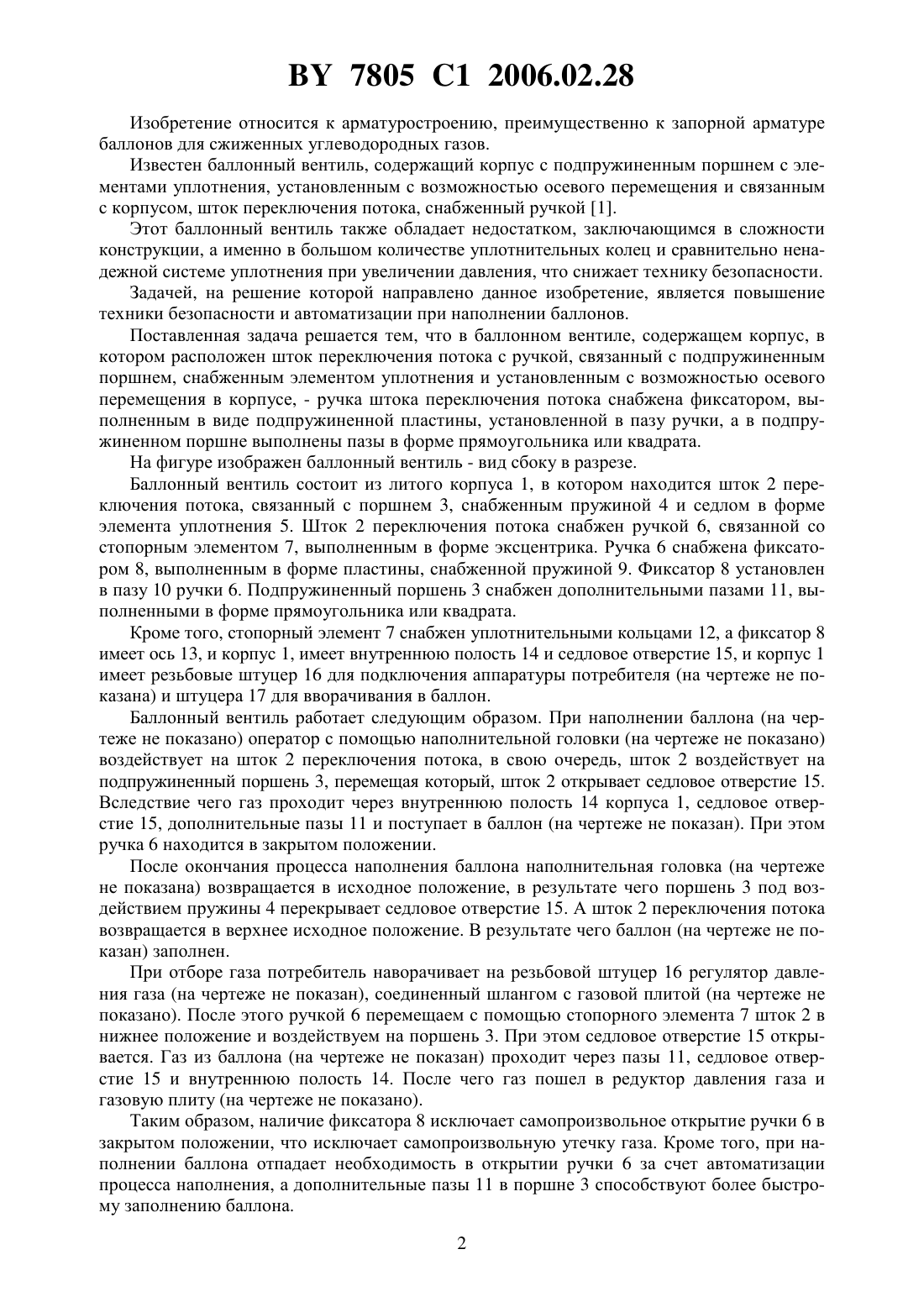

(51)16 1/30 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие Белгазтехника(72) Авторы Барков Леонид Николаевич Глушанко Александр Семенович Максимович Сергей Павлович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Белгазтехника(57) Баллонный вентиль, содержащий корпус, в котором расположен шток переключения потока с ручкой, связанный с подпружиненным поршнем, снабженным элементом уплотнения и установленным с возможностью осевого перемещения в корпусе, отличающийся тем, что ручка штока переключения потока снабжена фиксатором, выполненным в виде подпружиненной пластины, установленной в пазу ручки, а в подпружиненном поршне выполнены пазы в форме прямоугольника или квадрата. 7805 1 2006.02.28 Изобретение относится к арматуростроению, преимущественно к запорной арматуре баллонов для сжиженных углеводородных газов. Известен баллонный вентиль, содержащий корпус с подпружиненным поршнем с элементами уплотнения, установленным с возможностью осевого перемещения и связанным с корпусом, шток переключения потока, снабженный ручкой 1. Этот баллонный вентиль также обладает недостатком, заключающимся в сложности конструкции, а именно в большом количестве уплотнительных колец и сравнительно ненадежной системе уплотнения при увеличении давления, что снижает технику безопасности. Задачей, на решение которой направлено данное изобретение, является повышение техники безопасности и автоматизации при наполнении баллонов. Поставленная задача решается тем, что в баллонном вентиле, содержащем корпус, в котором расположен шток переключения потока с ручкой, связанный с подпружиненным поршнем, снабженным элементом уплотнения и установленным с возможностью осевого перемещения в корпусе, - ручка штока переключения потока снабжена фиксатором, выполненным в виде подпружиненной пластины, установленной в пазу ручки, а в подпружиненном поршне выполнены пазы в форме прямоугольника или квадрата. На фигуре изображен баллонный вентиль - вид сбоку в разрезе. Баллонный вентиль состоит из литого корпуса 1, в котором находится шток 2 переключения потока, связанный с поршнем 3, снабженным пружиной 4 и седлом в форме элемента уплотнения 5. Шток 2 переключения потока снабжен ручкой 6, связанной со стопорным элементом 7, выполненным в форме эксцентрика. Ручка 6 снабжена фиксатором 8, выполненным в форме пластины, снабженной пружиной 9. Фиксатор 8 установлен в пазу 10 ручки 6. Подпружиненный поршень 3 снабжен дополнительными пазами 11, выполненными в форме прямоугольника или квадрата. Кроме того, стопорный элемент 7 снабжен уплотнительными кольцами 12, а фиксатор 8 имеет ось 13, и корпус 1, имеет внутреннюю полость 14 и седловое отверстие 15, и корпус 1 имеет резьбовые штуцер 16 для подключения аппаратуры потребителя (на чертеже не показана) и штуцера 17 для вворачивания в баллон. Баллонный вентиль работает следующим образом. При наполнении баллона (на чертеже не показано) оператор с помощью наполнительной головки (на чертеже не показано) воздействует на шток 2 переключения потока, в свою очередь, шток 2 воздействует на подпружиненный поршень 3, перемещая который, шток 2 открывает седловое отверстие 15. Вследствие чего газ проходит через внутреннюю полость 14 корпуса 1, седловое отверстие 15, дополнительные пазы 11 и поступает в баллон (на чертеже не показан). При этом ручка 6 находится в закрытом положении. После окончания процесса наполнения баллона наполнительная головка (на чертеже не показана) возвращается в исходное положение, в результате чего поршень 3 под воздействием пружины 4 перекрывает седловое отверстие 15. А шток 2 переключения потока возвращается в верхнее исходное положение. В результате чего баллон (на чертеже не показан) заполнен. При отборе газа потребитель наворачивает на резьбовой штуцер 16 регулятор давления газа (на чертеже не показан), соединенный шлангом с газовой плитой (на чертеже не показано). После этого ручкой 6 перемещаем с помощью стопорного элемента 7 шток 2 в нижнее положение и воздействуем на поршень 3. При этом седловое отверстие 15 открывается. Газ из баллона (на чертеже не показан) проходит через пазы 11, седловое отверстие 15 и внутреннюю полость 14. После чего газ пошел в редуктор давления газа и газовую плиту (на чертеже не показано). Таким образом, наличие фиксатора 8 исключает самопроизвольное открытие ручки 6 в закрытом положении, что исключает самопроизвольную утечку газа. Кроме того, при наполнении баллона отпадает необходимость в открытии ручки 6 за счет автоматизации процесса наполнения, а дополнительные пазы 11 в поршне 3 способствуют более быстрому заполнению баллона. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
