Люминесцирующий материал

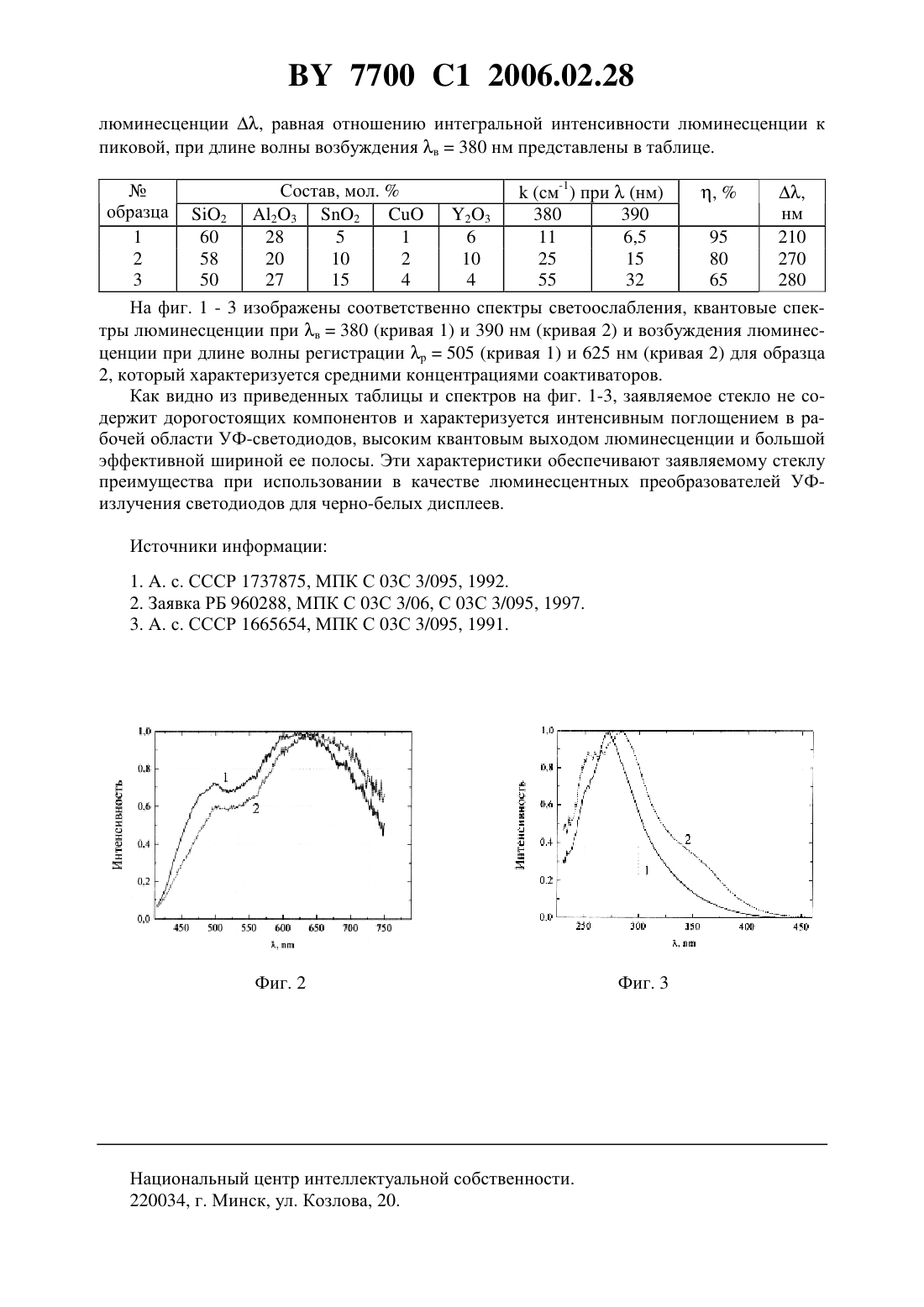

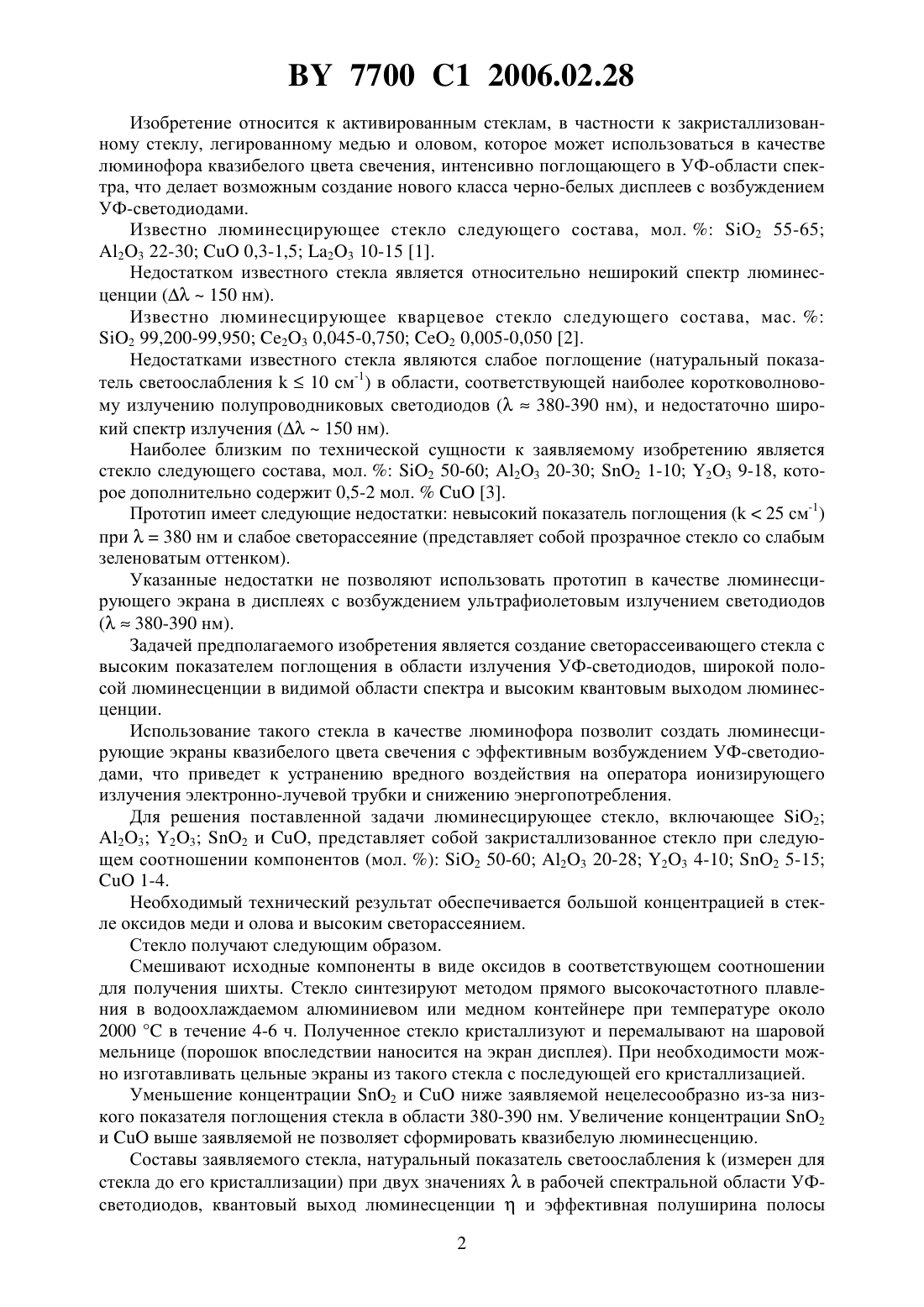

(51)03 3/095 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт молекулярной и атомной физики Национальной академии наук Беларуси(72) Авторы Малашкевич Георгий ЕфимовичБорик Михаил АлександровичМалашкевич Андрей Георгиевич(73) Патентообладатель Государственное научное учреждение Институт молекулярной и атомной физики Национальной академии наук Беларуси(57) Люминесцирующее стекло, включающее 2 и 23, отличающееся тем, что представляет собой закристаллизованное стекло и дополнительно содержит 23, 2 ипри следующем соотношении компонентов, мол.2 50-60 23 20-28 23 4-10 2 5-15 7700 1 2006.02.28 Изобретение относится к активированным стеклам, в частности к закристаллизованному стеклу, легированному медью и оловом, которое может использоваться в качестве люминофора квазибелого цвета свечения, интенсивно поглощающего в УФ-области спектра, что делает возможным создание нового класса черно-белых дисплеев с возбуждением УФ-светодиодами. Известно люминесцирующее стекло следующего состава, мол.2 55-65 23 22-300,3-1,5 23 10-15 1. Недостатком известного стекла является относительно неширокий спектр люминесценции (150 нм). Известно люминесцирующее кварцевое стекло следующего состава, мас.2 99,200-99,950 23 0,045-0,750 2 0,005-0,050 2. Недостатками известного стекла являются слабое поглощение (натуральный показатель светоослабления 10 см-1) в области, соответствующей наиболее коротковолновому излучению полупроводниковых светодиодов (380-390 нм), и недостаточно широкий спектр излучения (150 нм). Наиболее близким по технической сущности к заявляемому изобретению является стекло следующего состава, мол.2 50-60 23 20-30 2 1-10 23 9-18, которое дополнительно содержит 0,5-2 мол.3. Прототип имеет следующие недостатки невысокий показатель поглощения (25 см-1) при 380 нм и слабое светорассеяние (представляет собой прозрачное стекло со слабым зеленоватым оттенком). Указанные недостатки не позволяют использовать прототип в качестве люминесцирующего экрана в дисплеях с возбуждением ультрафиолетовым излучением светодиодов(380-390 нм). Задачей предполагаемого изобретения является создание светорассеивающего стекла с высоким показателем поглощения в области излучения УФ-светодиодов, широкой полосой люминесценции в видимой области спектра и высоким квантовым выходом люминесценции. Использование такого стекла в качестве люминофора позволит создать люминесцирующие экраны квазибелого цвета свечения с эффективным возбуждением УФ-светодиодами, что приведет к устранению вредного воздействия на оператора ионизирующего излучения электронно-лучевой трубки и снижению энергопотребления. Для решения поставленной задачи люминесцирующее стекло, включающее 2 23 23 2 и , представляет собой закристаллизованное стекло при следующем соотношении компонентов (мол. ) 2 50-60 23 20-28 23 4-10 2 5-151-4. Необходимый технический результат обеспечивается большой концентрацией в стекле оксидов меди и олова и высоким светорассеянием. Стекло получают следующим образом. Смешивают исходные компоненты в виде оксидов в соответствующем соотношении для получения шихты. Стекло синтезируют методом прямого высокочастотного плавления в водоохлаждаемом алюминиевом или медном контейнере при температуре около 2000 в течение 4-6 ч. Полученное стекло кристаллизуют и перемалывают на шаровой мельнице (порошок впоследствии наносится на экран дисплея). При необходимости можно изготавливать цельные экраны из такого стекла с последующей его кристаллизацией. Уменьшение концентрации 2 иниже заявляемой нецелесообразно из-за низкого показателя поглощения стекла в области 380-390 нм. Увеличение концентрации 2 ивыше заявляемой не позволяет сформировать квазибелую люминесценцию. Составы заявляемого стекла, натуральный показатель светоослабления(измерен для стекла до его кристаллизации) при двух значенияхв рабочей спектральной области УФсветодиодов, квантовый выход люминесценциии эффективная полуширина полосы 2 7700 1 2006.02.28 люминесценции , равная отношению интегральной интенсивности люминесценции к пиковой, при длине волны возбуждения в 380 нм представлены в таблице.,образца 2 23 2 нм 23 380 390 1 60 28 5 1 6 11 6,5 95 210 2 58 20 10 2 10 25 15 80 270 3 50 27 15 4 4 55 32 65 280 На фиг. 1 - 3 изображены соответственно спектры светоослабления, квантовые спектры люминесценции при в 380 (кривая 1) и 390 нм (кривая 2) и возбуждения люминесценции при длине волны регистрации р 505 (кривая 1) и 625 нм (кривая 2) для образца 2, который характеризуется средними концентрациями соактиваторов. Как видно из приведенных таблицы и спектров на фиг. 1-3, заявляемое стекло не содержит дорогостоящих компонентов и характеризуется интенсивным поглощением в рабочей области УФ-светодиодов, высоким квантовым выходом люминесценции и большой эффективной шириной ее полосы. Эти характеристики обеспечивают заявляемому стеклу преимущества при использовании в качестве люминесцентных преобразователей УФизлучения светодиодов для черно-белых дисплеев. Источники информации 1. . с. СССР 1737875, МПК С 03 С 3/095, 1992. 2. Заявка РБ 960288, МПК С 03 С 3/06, С 03 С 3/095, 1997. 3. . с. СССР 1665654, МПК С 03 С 3/095, 1991. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
