Устройство для магнитотеплотерапии
Текст

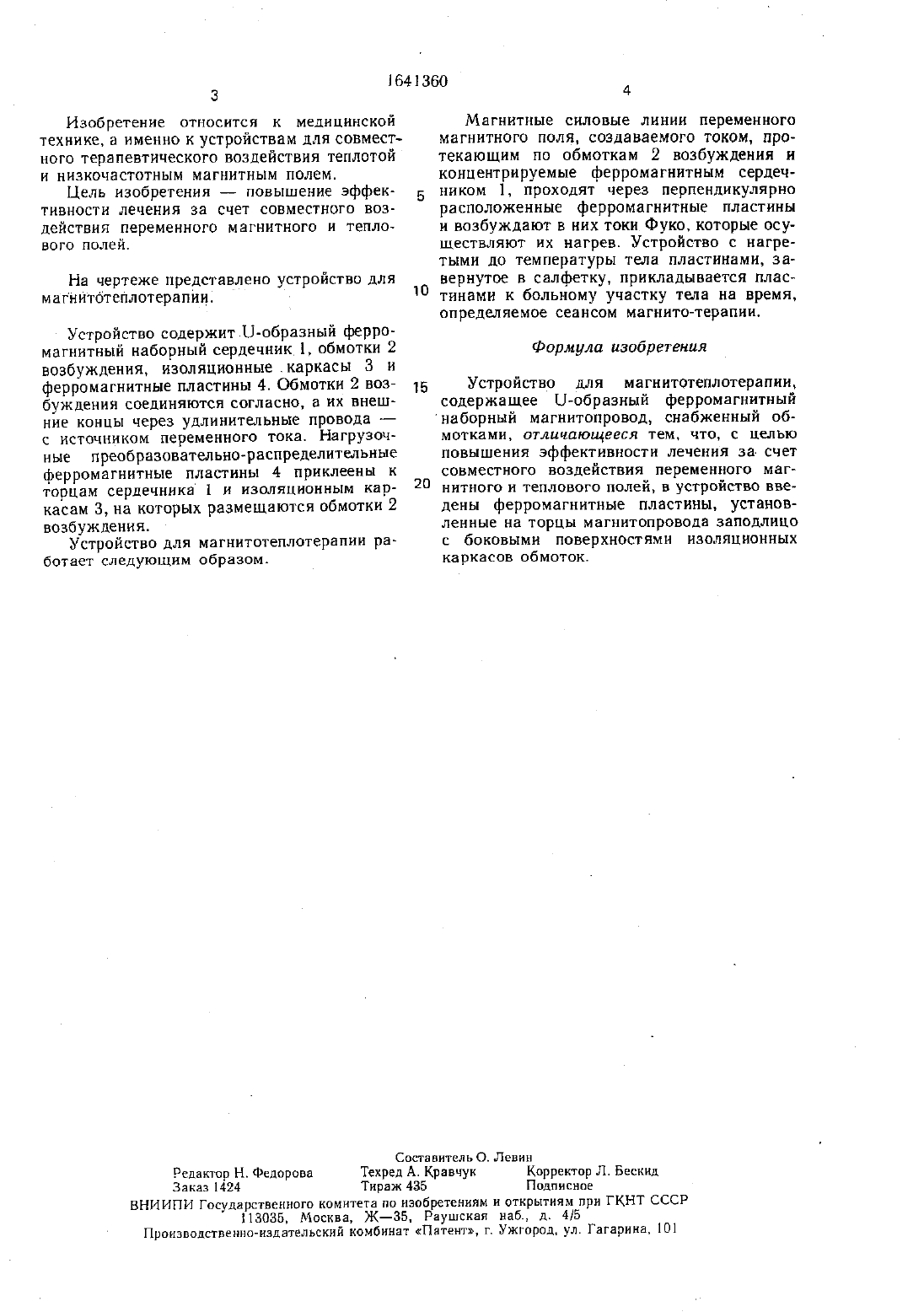

ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬОТИНМ(22) 20.06.88 - Цель изобретения повышение эффектив(46) 15.04.91. Еяюл. М 14 ности лечения за счет совместного воздей 72 Н. П. Химии ствия переменного магнитного и теплового(56) Авторское свидетельство СССР ферромагнитный наборный сердечник 1. обНе 929114, кл. А 61 М 1/42. 1982. мотки 2 возбуждения, изоляционные кар касы З и Ферромагнитные пластины 4. Об(54) УСТРОЙСТВО ДЛЯ МАГНИТОТЕП- мотки 2 возбуждения соединены согласно(57) Изобретение предназначено для сов- тока. Пластины 4 приклеены к торцам серместного терапевтического воздействия теп- дечника заподлицо с каркасами 3. 1 ил.Изобретение относится к медицинской технике, а именно к устройствам для совместного терапевтического воздействия теплотой и низкочастотным магнитным полем.Цель изобретения повышение эффективности лечения за счет совместного воз действия переменного магнитного и теплового полей.На чертеже представлено устройство для мапнитотеплотерапии. Устройство содержит П-образньхй ферромагнитный наборный сердечник 1, обмотки 2 возбуждения, изоляционные каркасы 3 и ферромагнитные пластины 4. Обмотки 2 возбуждения соединяются согласно, а их внешние концы через удлинительные провода с источником переменного тока. Нагрузочные преобразовательно-распределительные ферромагнитные пластины 4 приклеены к торцам сердечника 1 и изоляционным каркасам 3, на которых разМеЩаЮТСЯ ОбМОТКИ 2возбуждения. Устройство для магнитотеплотерапии ра ботает следующим образом.Магнитные силовые ЛИНИИ переменного магнитного поля. создаваемого током, протекающим по обмоткам 2 возбуждения и концентрируемые ферромагнитным сердечНИКОМ 1, проходят через перпендикулярно расположенные ферромагнитные пластины и возбуждают в них токи Фуко, которые осуществляют их нагрев. Устройство с нагреТЬКМН ДО температуры тела ПЛЗСТИНЗМИ, завернутое в салфетку. прикладывается пластинами к больному участку тела на время,определяемое сеансом магните-терапии.наборный магнитопровод, снабженный об МОТКЗМИ, отличающееся тем, ЧТО, С ЦЕЛЬЮ повышения эффективности лечения за счет совместного воздействия переменного магнитного и теплового полей. в устройство введены ферромагнитные пластины, установленные на торцы магнитопровода заподлицо с боковыми поверхностями изоляционных КЗрКЗСОВ ОбМОТОК.ВНИИПИ Государственного комитета по изобретениям И открытиям при ГКНТ СССР 113035. Москва, Ж 35, Раушская наб, д. 4/5 Производствекип-издательский комбинат Патент, г. Ужгород. ул. Гагарина, 101
МПК / Метки
МПК: A61N 2/00
Метки: магнитотеплотерапии, устройство
Код ссылки
<a href="https://by.patents.su/2-117-ustrojjstvo-dlya-magnitoteploterapii.html" rel="bookmark" title="База патентов Беларуси">Устройство для магнитотеплотерапии</a>
