Трансформатор импульсный

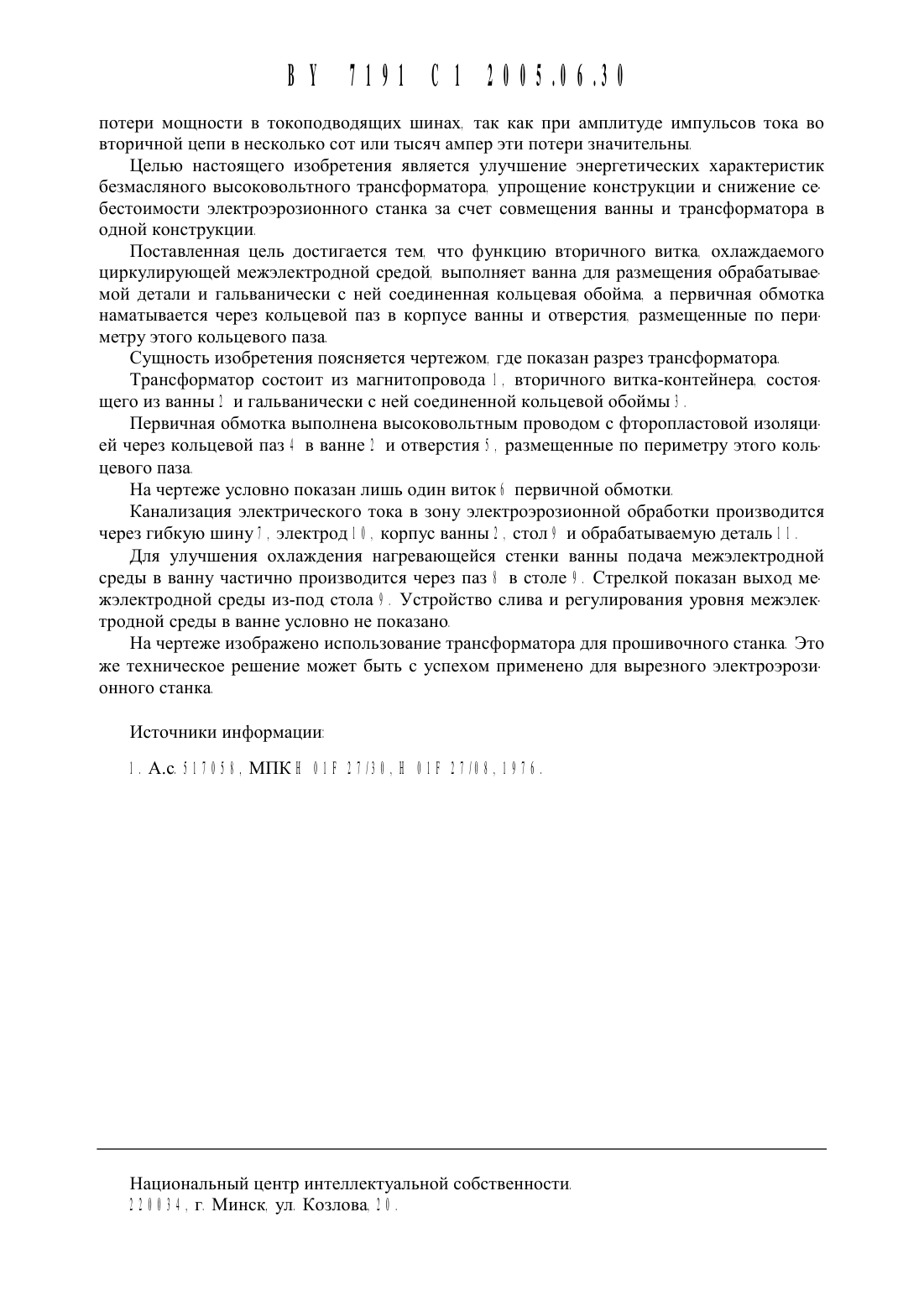

НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ1111 Заявитель Иванов Михаил Павлович 1111111 2 1 Автор Иванов Михаил Павлович 113 1 1 11 1 1 Патентообладатель Иванов Михаил Павлович 113 1 1 156151111111916 С 1Трансформатор импульсный. содержащий магнитопровод. высоковольтную первичную обмотку и один виток вторичной обмотки. причем магнитопровод расположен в витке вторичной обмотки. отличающийся тем. что виток вторичной обмотки выполнен в виде ванны для электроэрозионной обработки деталей с возможностью охлаждения циркулирующей межэлектродной средой и гальванически соединенной с ванной кольцевой обоймы. при этом первичная высоковольтная обмотка намотана через кольцевой паз. вь 1 полненный в корпусе ванны. и отверстия. выполненные по периметру кольцевого паза.Изобретение относится к области электроэрозионной обработки и может быть применено в случаях. когда требуется интенсивный отвод тепла от магнитопровода вь 1 соковольтного импульсного трансформатора. например в генераторах импульсов электроэрозионных станковИзвестен безмасляный высоковольтный импульсный трансформатор для тех же целей. охлаждаемый циркулирующим внутри вторичного витка хладоагентом 11 1.Недостатком известного трансформатора является то. что его нельзя разместить непосредственно в зоне электроэрозионной обработки. что позволило бы свести к минимумупотери мощности в токоподводящих шинах. так как при амплитуде импульсов тока во вторичной цепи в несколько сот или тысяч ампер эти потери значительны.Целью настоящего Изобретения является улучшение энергетических характеристик безмасляного высоковольтного трансформатора. упрощение конструкции и снижение себестоимости электроэрозионного станка за счет совмещения ванны и трансформатора в одной конструкции.Поставленная цель достигается тем. что функцию вторичного витка. охлаждаемого циркулирующей межэлектродной средой. выполняет ванна для размещения обрабать 1 ваемой детали и гальванически с ней соединенная кольцевая обойма. а первичная обмотка наматывается через кольцевой паз в корпусе ванны и отверстия. размещенные по периметру этого кольцевого пазаСущность изобретения поясняется чертежом. где показан разрез трансформатораТрансформатор состоит из магнитопровода 1 . вторичного витка-контейнера. состоящего из ванны 2 и гальванически с ней соединенной кольцевой обоймы 3 .Первичная обмотка выполнена высоковольтным проводом с фторопластовой изоляцией через кольцевой паз 4 в ванне 2 и отверстия 5 . размещенные по периметру этого кольцевого пазаНа чертеже условно показан лишь один виток 6 первичной обмотки.Канализация электрического тока в зону электроэрозионной обработки производится через гибкую шину 7 . электрод 0 . корпус ваннь 12 . стол 9 и обрабатываемую деталь 1 1 .Для улучшения охлаждения нагревающейся стенки ванны подача межэлектродной среды в ванну частично производится через паз 8 в столе 9 . Стрелкой показан выход межэлектродной среды из-под стола 9 . Устройство слива и регулирования уровня межэлектродной среды в ванне условно не показано.На чертеже изображено использование трансформатора для прошивочного станка. Это же техническое решение может быть с успехом применено для вырезного электроэрозионного станкаНациональный центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
