Вертикальная центробежная установка с опорой на воздушной подушке

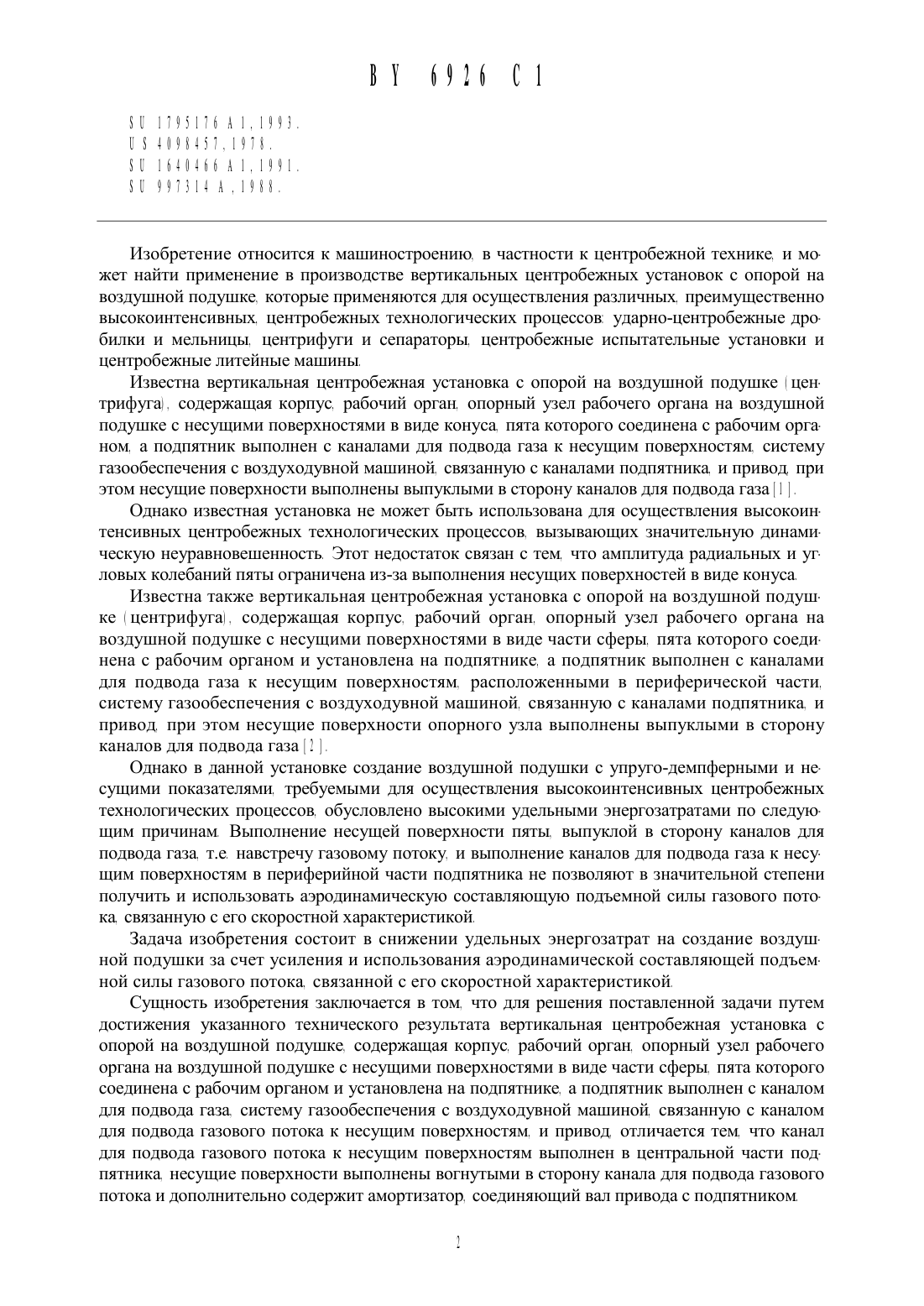

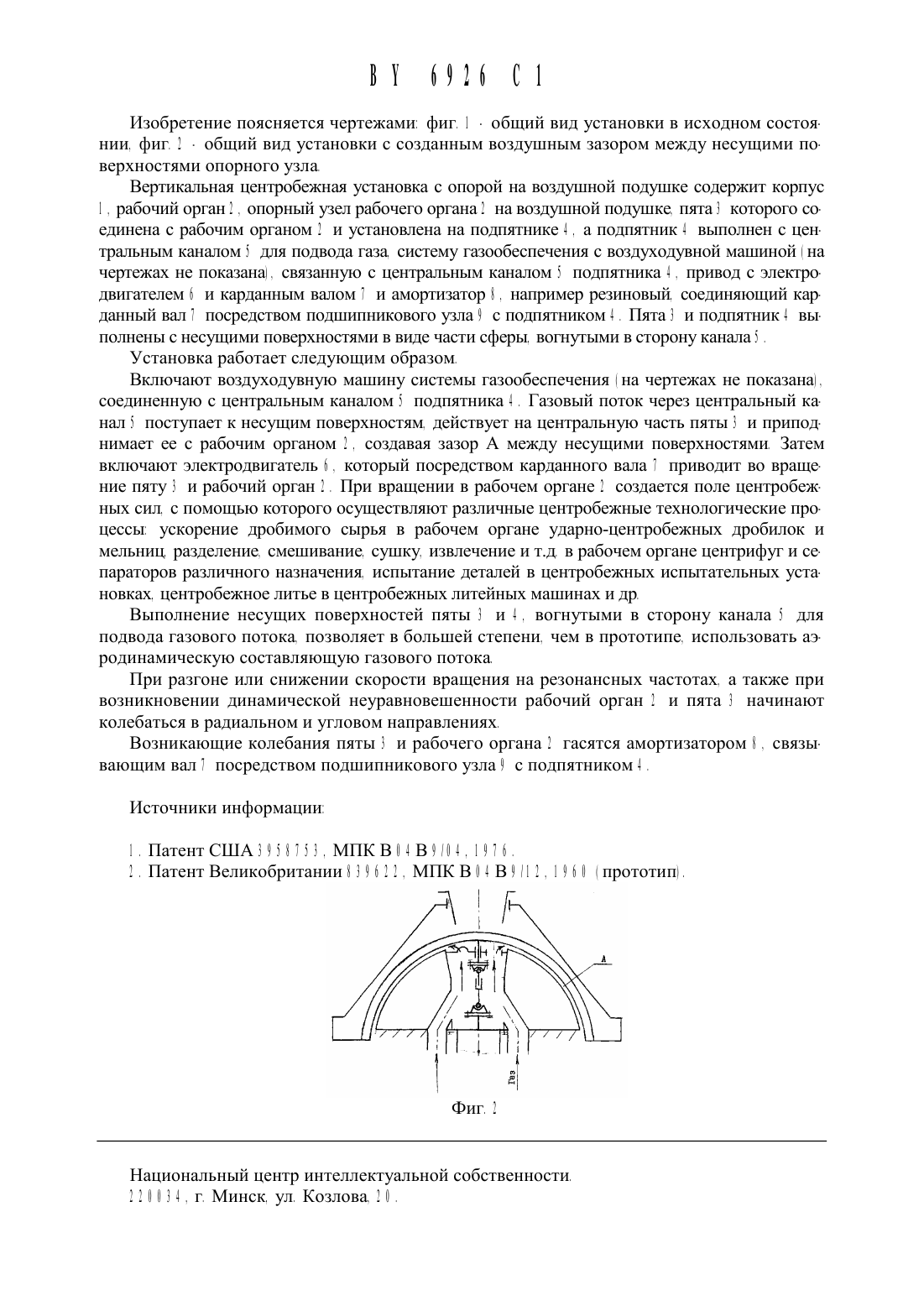

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИЗ 4 ) ВЕРТИКАЛЬНАЯ ЦЕНТРОБЕЖНАЯ УСТАНОВКА С ОПОРОЙ НАН 2 ) Авторы Щеголев Владимир Константинович Бородавко Владимир Иванович Воробьев Владимир Васильевич Соболев Юрий Феликсович Барков Юрий Дмитриевич В Т 1(7 3 ) Патентообладатель Научно-прои 3 вод ственное республиканское унитарное предприятие НПО ЦЕНТР В Т 1республиканское унитарное предприятие НПО ЦЕНТР В У )Вертикальная Центробежная установка с опорой на воздушной подушке. содержащая корпус. рабочий орган. опорный узел рабочего органа на воздушной подушке с несушими поверхностями в виде части сферы. пята которого соединена с рабочим органом и установлена на подпятнике. а подпятник вь 1 полнен с каналом для подвода газа. систему газообеспечения с воздуходувной машиной и привод. отличающаяся тем. что канал для подвода газового потока к несушим поверхностям вь 1 полнен в Центральной части подпятника. несушие поверхности вь 1 полнень 1 вогнутыми в сторону канала для подвода газа и дополнительно содержит амортизатор. соединяюший вал привода с подпятникомИзобретение относится К машиностроению. в частности К центробежной технике. И может найти применение в производстве вертикальных центробежных установок с опорой на воздушной подушке. которые применяются для осуществления различных. преимущественно высокоинтенсивных. центробежных технологических процессов ударно-центробежные дробилки и мельницы. центрифуги и сепараторы. центробежные испытательные установки и центробежные литейные машины.Известна вертикальная центробежная установка с опорой на воздушной подушке центрифуга). содержащая корпус. рабочий орган. опорный узел рабочего органа на воздушной подушке с несущими поверхностями в виде конуса. пята которого соединена с рабочим органом. а подпятник выполнен с каналами для подвода газа к несущим поверхностям. систему газообеспечения с воздуходувной машиной. связанную с каналами подпятника и привод при этом несущие поверхности выполнены выпуклыми в сторону каналов для подвода газа 1 1Однако известная установка не может быть использована для осуществления вь 1 сокоинтенсивных центробежных технологических процессов. вызывающих значительную динамическую неуравновешенность Этот недостаток связан с тем. что амплитуда радиальных и угловых колебаний пяты ограничена из-за выполнения несущих поверхностей в виде конуса.Известна также вертикальная центробежная установка с опорой на воздушной подушке центрифуга. содержащая корпус. рабочий орган. опорный узел рабочего органа на воздушной подушке с несущими поверхностями в виде части сферы. пята которого соединена с рабочим органом и установлена на подпятнике. а подпятник выполнен с каналами для подвода газа к несущим поверхностям. расположенными в периферической части. систему газообеспечения с воздуходувной машиной. связанную с каналами подпятника и привод. при этом несущие поверхности опорного узла выполнены выпуклыми в сторону каналов для подвода газа Э 1 .Однако в данной установке создание воздушной подушки с упруго-демпферными и несущими показателями. требуемыми для осуществления высокоинтенсивных центробежных технологических процессов. обусловлено высокими удельными энергозатратами по следующим причинам Выполнение несущей поверхности пяты. выпуклой в сторону каналов для подвода газа. т.е навстречу газовому потоку. и выполнение каналов для подвода газа к несущим поверхностям в периферийной части подпятника не позволяют в значительной степени получить и использовать аэродинамическую составляющую подъемной силы газового потока связанную с его скоростной характеристикойЗадача изобретения состоит в снижении удельных энергозатрат на создание воздушной подушки за счет усиления и использования аэродинамической составляющей подъемной силы газового потока. связанной с его скоростной характеристикой.Сущность изобретения заключается в том. что для решения поставленной задачи путем достижения указанного технического результата вертикальная центробежная установка с опорой на воздушной подушке. содержащая корпус. рабочий орган. опорный узел рабочего органа на воздушной подушке с несущими поверхностями в виде части сферы. пята которого соединена с рабочим органом и установлена на подпятнике. а подпятник выполнен с каналом для подвода газа. систему газообеспечения с воздуходувной машиной. связанную с каналом для подвода газового потока к несущим поверхностям. и привод. отличается тем. что канал для подвода газового потока к несущим поверхностям выполнен в центральной части подпятника несущие поверхности выполнены вогнутыми в сторону канала для подвода газового потока и дополнительно содержит амортизатор. соединяющий вал привода с подпятникомИзобретение поясняется чертежами фиг. 7 - общий вид установки в исходном состоянии. фиг. 2 - общий вид установки с созданным воздушным зазором между несущими поверхностями опорного узлаВертикальная Центробежная установка с опорой на воздушной подушке содержит корпус 7 . рабочий орган 2 . опорный узел рабочего органа 2 на воздушной подушке. пята 3 которого со единена с рабочим органом 2 и установлена на подпятнике 4 . а подпятник 4 выполнен с Центральным каналом 5 для подвода газа систему газообеспечения с воздуходувной машиной на чертежах не показана). связанную с Центральным каналом 5 подпятника 4 . привод с электро двигателем 6 и карданным валом 7 и амортизатор 7 . например резиновый. соединяющий кар данный вал 7 посредством подшипникового узла 9 с подпятником 4 . Пята 3 и подпятник 4 вь 1 полнены с несущими поверхностями в виде части сферы. вогнутыми в сторону канала 5 .Установка работает следующим образом.Включают воздуходувную машину системы газообеспечения на чертежах не показана). соединенную с Центральным каналом 5 подпятника 4 . Газовый поток через Центральный канал 5 поступает к несущим поверхностям. действует на Центральную часть пяты 7 и приподнимает ее с рабочим органом 2 . создавая зазор А между несущими поверхностями. Затем включают электродвигатель 6 . который посредством карданного вала 7 приводит во вращение пяту 3 и рабочий орган 2 . При вращении в рабочем органе 2 создается поле Центробежнь 1 х сил. с помощью которого осуществляют различные Центробежные технологические проЦессы ускорение дробимого сырья в рабочем органе ударно-Центробежных дробилок и мельниЦ. разделение. смешивание. сушку. извлечение и т.д. в рабочем органе Центрифуг и сепараторов различного назначения. испытание деталей в Центробежных испытательных установках. Центробежное литье в Центробежных литейных машинах и др.Выполнение несущих поверхностей пяты 3 и 4. вогнутыми в сторону канала 5 для подвода газового потока позволяет в большей степени. чем в прототипе. использовать аэродинамическую составляющую газового потока.При разгоне или снижении скорости вращения на резонансных частотах. а также при возникновении динамической неуравновешенности рабочий орган 2 и пята 7 начинают колебаться в радиальном и угловом направленияхВозникающие колебания пяты 7 и рабочего органа 2 гасятся амортизатором 7 . связь 1 вающим вал 7 ПОСРВДСТВОМ ПОДШИПНИКОВОГО УЗЛЗ 9 С ПОДПЯТНИКОМ 7НаЦиональный Центр интеллектуальной собственности. 2 2 77 77 3 4 . г Минск. ул Козлова. 2 77 .
