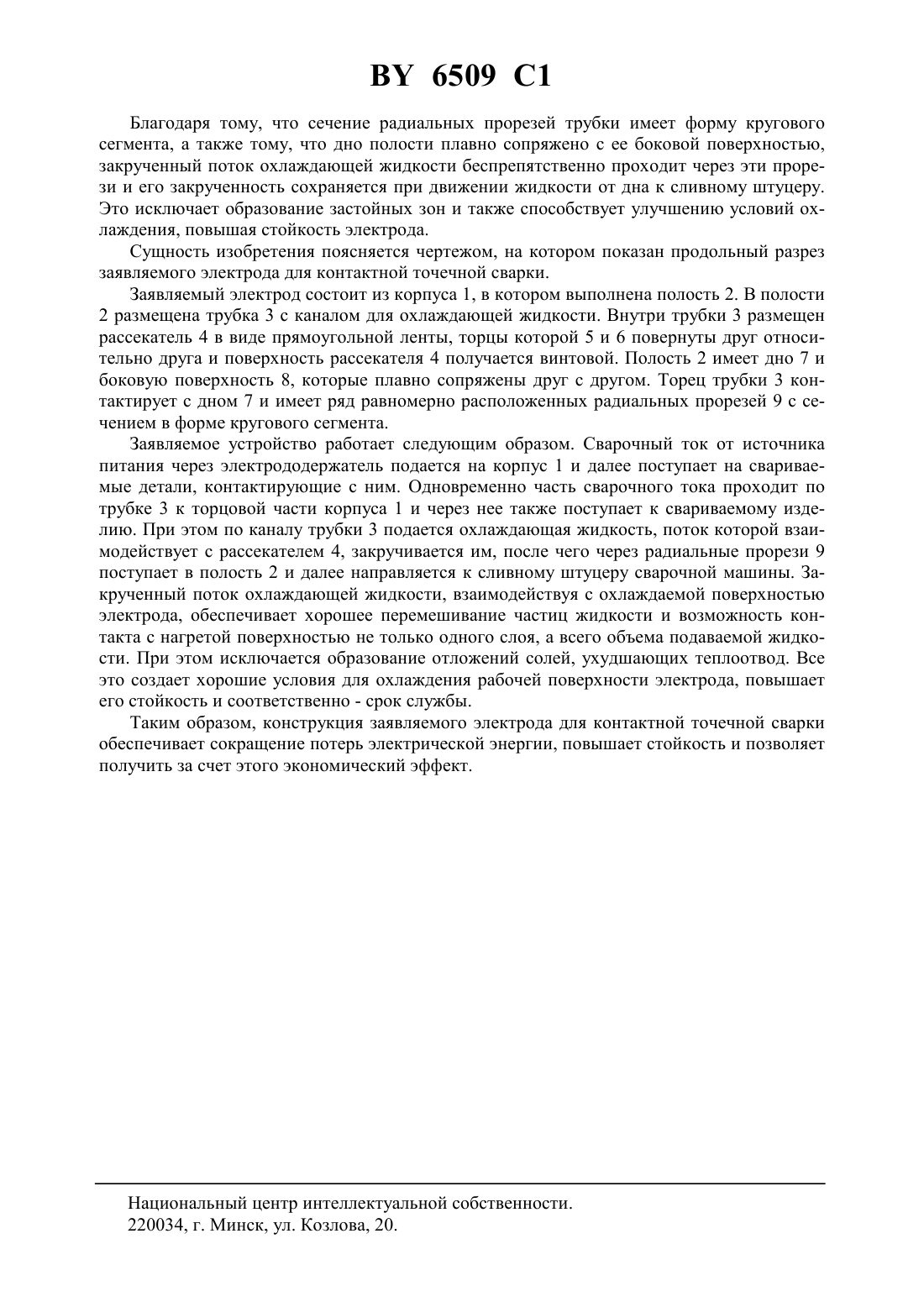

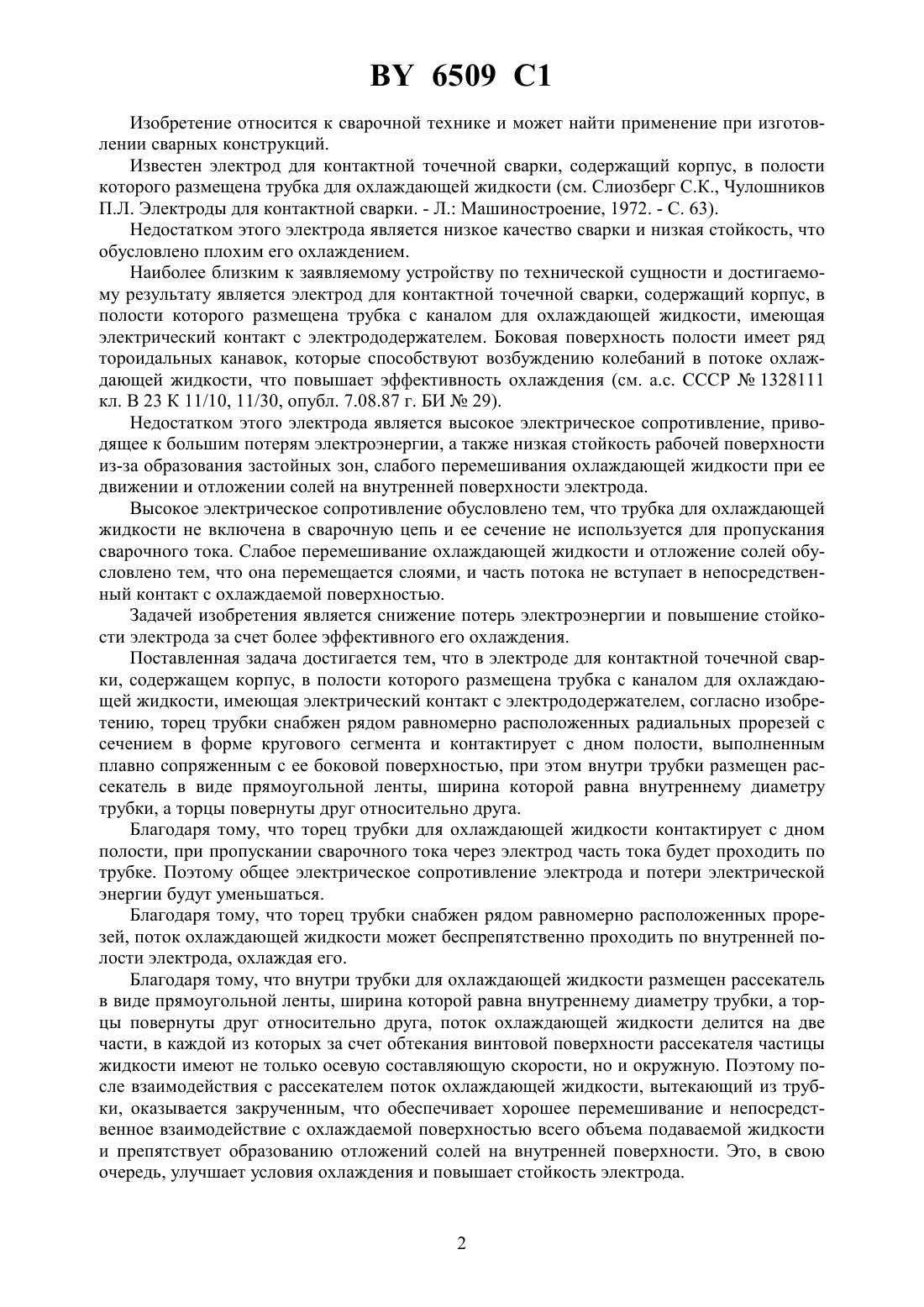

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОД ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Березиенко Валерий Петрович Латыпова Елена Юрьевна Цумарев Юрий Алексеевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Электрод для контактной точечной сварки, содержащий корпус, в полости которого размещена трубка с каналом для охлаждающей жидкости, имеющая электрический контакт с электрододержателем, отличающийся тем, что торец трубки снабжен рядом равномерно расположенных радиальных прорезей с сечением в форме кругового сегмента и контактирует с дном полости, выполненным плавно сопряженным с ее боковой поверхностью, при этом внутри трубки размещен рассекатель в виде прямоугольной ленты, ширина которой равна внутреннему диаметру трубки, а торцы повернуты друг относительно друга. 6509 1 Изобретение относится к сварочной технике и может найти применение при изготовлении сварных конструкций. Известен электрод для контактной точечной сварки, содержащий корпус, в полости которого размещена трубка для охлаждающей жидкости (см. Слиозберг С.К., Чулошников П.Л. Электроды для контактной сварки. - Л. Машиностроение, 1972. - С. 63). Недостатком этого электрода является низкое качество сварки и низкая стойкость, что обусловлено плохим его охлаждением. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является электрод для контактной точечной сварки, содержащий корпус, в полости которого размещена трубка с каналом для охлаждающей жидкости, имеющая электрический контакт с электрододержателем. Боковая поверхность полости имеет ряд тороидальных канавок, которые способствуют возбуждению колебаний в потоке охлаждающей жидкости, что повышает эффективность охлаждения (см. а.с. СССР 1328111 кл. В 23 К 11/10, 11/30, опубл. 7.08.87 г. БИ 29). Недостатком этого электрода является высокое электрическое сопротивление, приводящее к большим потерям электроэнергии, а также низкая стойкость рабочей поверхности из-за образования застойных зон, слабого перемешивания охлаждающей жидкости при ее движении и отложении солей на внутренней поверхности электрода. Высокое электрическое сопротивление обусловлено тем, что трубка для охлаждающей жидкости не включена в сварочную цепь и ее сечение не используется для пропускания сварочного тока. Слабое перемешивание охлаждающей жидкости и отложение солей обусловлено тем, что она перемещается слоями, и часть потока не вступает в непосредственный контакт с охлаждаемой поверхностью. Задачей изобретения является снижение потерь электроэнергии и повышение стойкости электрода за счет более эффективного его охлаждения. Поставленная задача достигается тем, что в электроде для контактной точечной сварки, содержащем корпус, в полости которого размещена трубка с каналом для охлаждающей жидкости, имеющая электрический контакт с электрододержателем, согласно изобретению, торец трубки снабжен рядом равномерно расположенных радиальных прорезей с сечением в форме кругового сегмента и контактирует с дном полости, выполненным плавно сопряженным с ее боковой поверхностью, при этом внутри трубки размещен рассекатель в виде прямоугольной ленты, ширина которой равна внутреннему диаметру трубки, а торцы повернуты друг относительно друга. Благодаря тому, что торец трубки для охлаждающей жидкости контактирует с дном полости, при пропускании сварочного тока через электрод часть тока будет проходить по трубке. Поэтому общее электрическое сопротивление электрода и потери электрической энергии будут уменьшаться. Благодаря тому, что торец трубки снабжен рядом равномерно расположенных прорезей, поток охлаждающей жидкости может беспрепятственно проходить по внутренней полости электрода, охлаждая его. Благодаря тому, что внутри трубки для охлаждающей жидкости размещен рассекатель в виде прямоугольной ленты, ширина которой равна внутреннему диаметру трубки, а торцы повернуты друг относительно друга, поток охлаждающей жидкости делится на две части, в каждой из которых за счет обтекания винтовой поверхности рассекателя частицы жидкости имеют не только осевую составляющую скорости, но и окружную. Поэтому после взаимодействия с рассекателем поток охлаждающей жидкости, вытекающий из трубки, оказывается закрученным, что обеспечивает хорошее перемешивание и непосредственное взаимодействие с охлаждаемой поверхностью всего объема подаваемой жидкости и препятствует образованию отложений солей на внутренней поверхности. Это, в свою очередь, улучшает условия охлаждения и повышает стойкость электрода. 6509 1 Благодаря тому, что сечение радиальных прорезей трубки имеет форму кругового сегмента, а также тому, что дно полости плавно сопряжено с ее боковой поверхностью,закрученный поток охлаждающей жидкости беспрепятственно проходит через эти прорези и его закрученность сохраняется при движении жидкости от дна к сливному штуцеру. Это исключает образование застойных зон и также способствует улучшению условий охлаждения, повышая стойкость электрода. Сущность изобретения поясняется чертежом, на котором показан продольный разрез заявляемого электрода для контактной точечной сварки. Заявляемый электрод состоит из корпуса 1, в котором выполнена полость 2. В полости 2 размещена трубка 3 с каналом для охлаждающей жидкости. Внутри трубки 3 размещен рассекатель 4 в виде прямоугольной ленты, торцы которой 5 и 6 повернуты друг относительно друга и поверхность рассекателя 4 получается винтовой. Полость 2 имеет дно 7 и боковую поверхность 8, которые плавно сопряжены друг с другом. Торец трубки 3 контактирует с дном 7 и имеет ряд равномерно расположенных радиальных прорезей 9 с сечением в форме кругового сегмента. Заявляемое устройство работает следующим образом. Сварочный ток от источника питания через электрододержатель подается на корпус 1 и далее поступает на свариваемые детали, контактирующие с ним. Одновременно часть сварочного тока проходит по трубке 3 к торцовой части корпуса 1 и через нее также поступает к свариваемому изделию. При этом по каналу трубки 3 подается охлаждающая жидкость, поток которой взаимодействует с рассекателем 4, закручивается им, после чего через радиальные прорези 9 поступает в полость 2 и далее направляется к сливному штуцеру сварочной машины. Закрученный поток охлаждающей жидкости, взаимодействуя с охлаждаемой поверхностью электрода, обеспечивает хорошее перемешивание частиц жидкости и возможность контакта с нагретой поверхностью не только одного слоя, а всего объема подаваемой жидкости. При этом исключается образование отложений солей, ухудшающих теплоотвод. Все это создает хорошие условия для охлаждения рабочей поверхности электрода, повышает его стойкость и соответственно - срок службы. Таким образом, конструкция заявляемого электрода для контактной точечной сварки обеспечивает сокращение потерь электрической энергии, повышает стойкость и позволяет получить за счет этого экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: B23K 11/30, B23K 11/10

Метки: точечной, электрод, контактной, сварки
