Сельскохозяйственная уборочная машина

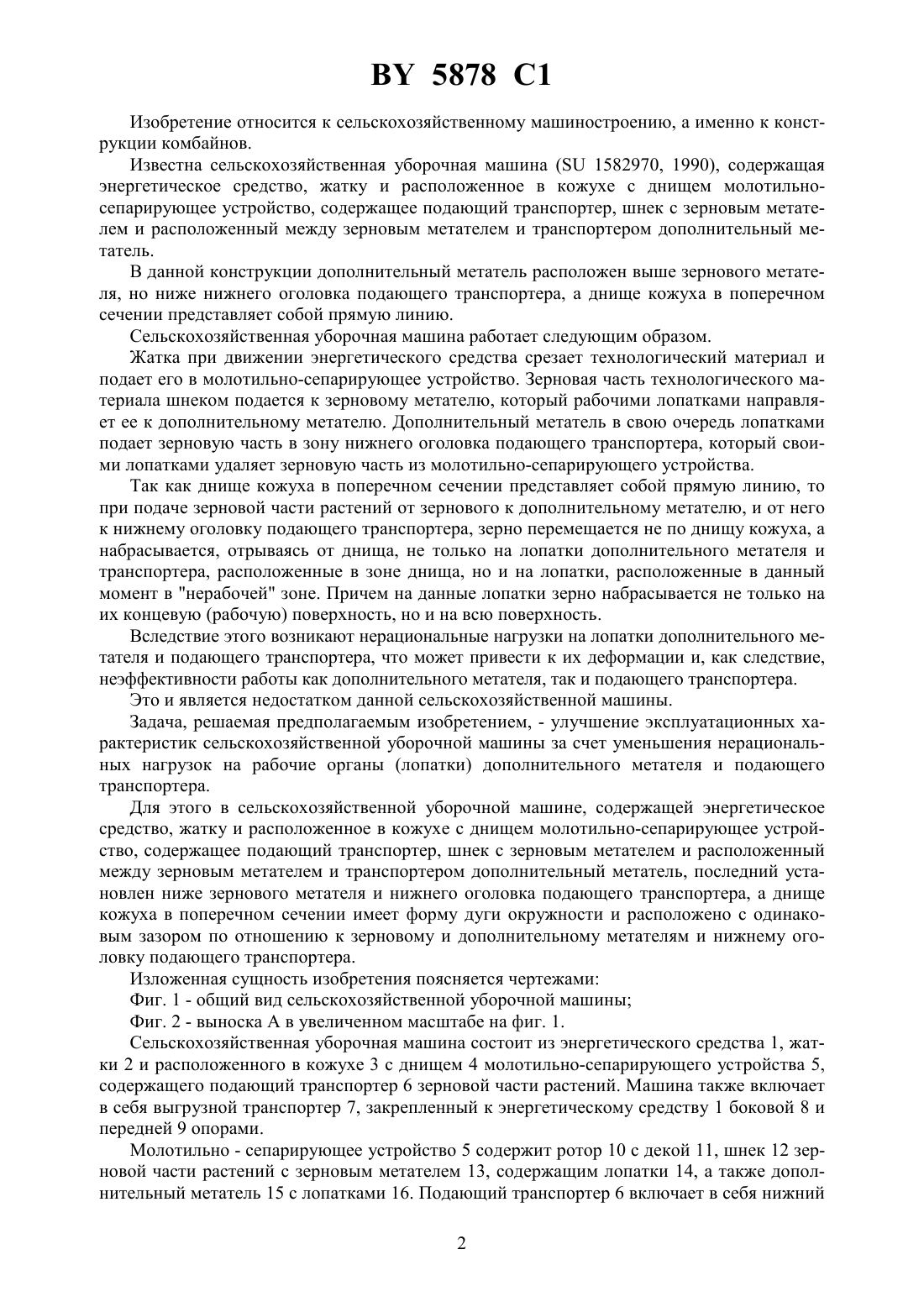

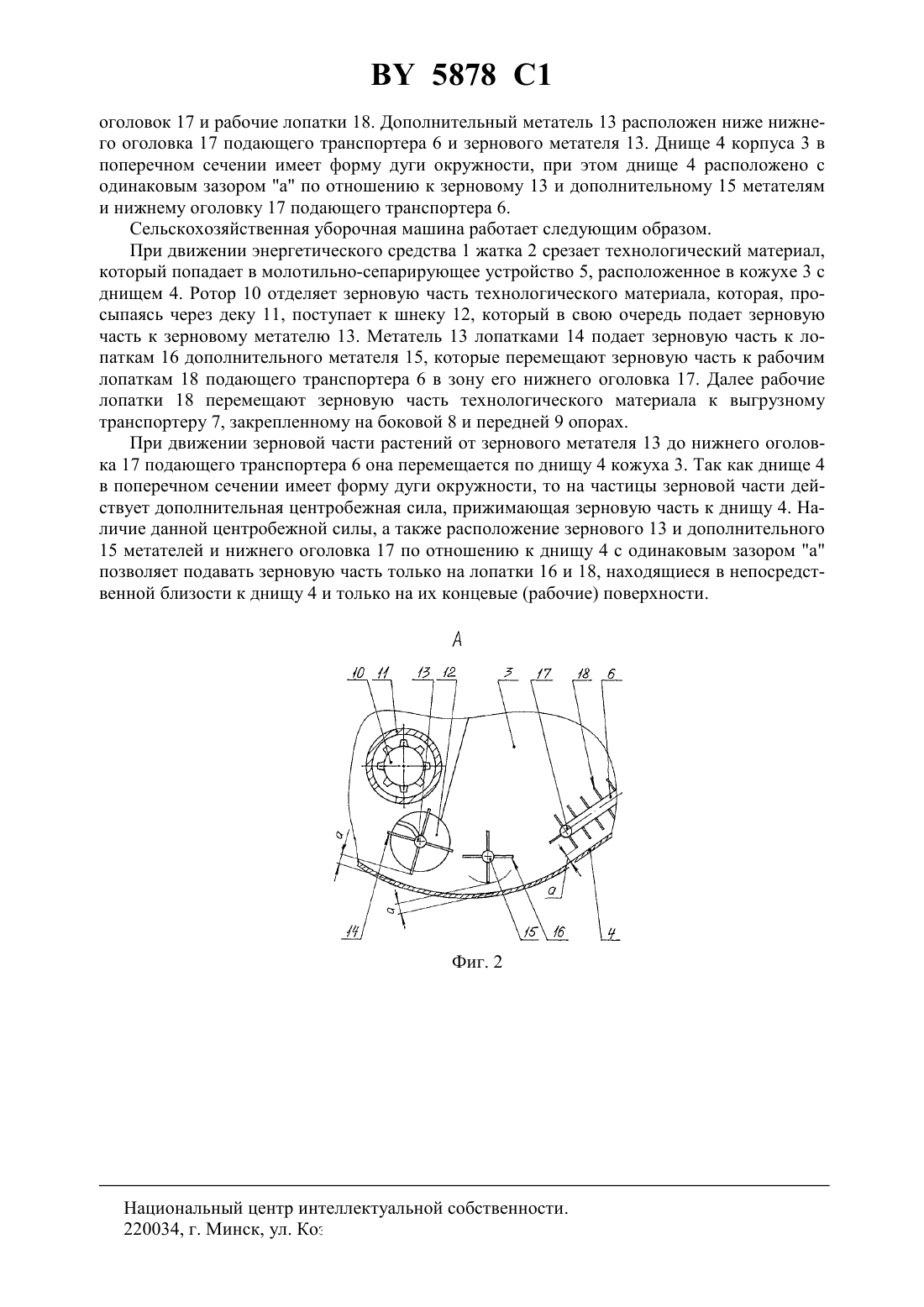

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Халява Николай Иванович Барсуков Николай Митрофанович Цедрик Виктор Иванович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Сельскохозяйственная уборочная машина, содержащая энергетическое средство, жатку и расположенное в кожухе с днищем молотильно-сепарирующее устройство, содержащее подающий транспортер, шнек с зерновым метателем и расположенный между зерновым метателем и подающим транспортером дополнительный метатель, отличающаяся тем, что дополнительный метатель установлен ниже зернового метателя и нижнего оголовка подающего транспортера, а днище кожуха в поперечном сечении имеет форму дуги окружности и расположено с одинаковым зазором по отношению к зерновому и дополнительному метателям и нижнему оголовку подающего транспортера. 5878 1 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции комбайнов. Известна сельскохозяйственная уборочная машина ( 1582970, 1990), содержащая энергетическое средство, жатку и расположенное в кожухе с днищем молотильносепарирующее устройство, содержащее подающий транспортер, шнек с зерновым метателем и расположенный между зерновым метателем и транспортером дополнительный метатель. В данной конструкции дополнительный метатель расположен выше зернового метателя, но ниже нижнего оголовка подающего транспортера, а днище кожуха в поперечном сечении представляет собой прямую линию. Сельскохозяйственная уборочная машина работает следующим образом. Жатка при движении энергетического средства срезает технологический материал и подает его в молотильно-сепарирующее устройство. Зерновая часть технологического материала шнеком подается к зерновому метателю, который рабочими лопатками направляет ее к дополнительному метателю. Дополнительный метатель в свою очередь лопатками подает зерновую часть в зону нижнего оголовка подающего транспортера, который своими лопатками удаляет зерновую часть из молотильно-сепарирующего устройства. Так как днище кожуха в поперечном сечении представляет собой прямую линию, то при подаче зерновой части растений от зернового к дополнительному метателю, и от него к нижнему оголовку подающего транспортера, зерно перемещается не по днищу кожуха, а набрасывается, отрываясь от днища, не только на лопатки дополнительного метателя и транспортера, расположенные в зоне днища, но и на лопатки, расположенные в данный момент в нерабочей зоне. Причем на данные лопатки зерно набрасывается не только на их концевую (рабочую) поверхность, но и на всю поверхность. Вследствие этого возникают нерациональные нагрузки на лопатки дополнительного метателя и подающего транспортера, что может привести к их деформации и, как следствие,неэффективности работы как дополнительного метателя, так и подающего транспортера. Это и является недостатком данной сельскохозяйственной машины. Задача, решаемая предполагаемым изобретением, - улучшение эксплуатационных характеристик сельскохозяйственной уборочной машины за счет уменьшения нерациональных нагрузок на рабочие органы (лопатки) дополнительного метателя и подающего транспортера. Для этого в сельскохозяйственной уборочной машине, содержащей энергетическое средство, жатку и расположенное в кожухе с днищем молотильно-сепарирующее устройство, содержащее подающий транспортер, шнек с зерновым метателем и расположенный между зерновым метателем и транспортером дополнительный метатель, последний установлен ниже зернового метателя и нижнего оголовка подающего транспортера, а днище кожуха в поперечном сечении имеет форму дуги окружности и расположено с одинаковым зазором по отношению к зерновому и дополнительному метателям и нижнему оголовку подающего транспортера. Изложенная сущность изобретения поясняется чертежами Фиг. 1 - общий вид сельскохозяйственной уборочной машины Фиг. 2 - выноска А в увеличенном масштабе на фиг. 1. Сельскохозяйственная уборочная машина состоит из энергетического средства 1, жатки 2 и расположенного в кожухе 3 с днищем 4 молотильно-сепарирующего устройства 5,содержащего подающий транспортер 6 зерновой части растений. Машина также включает в себя выгрузной транспортер 7, закрепленный к энергетическому средству 1 боковой 8 и передней 9 опорами. Молотильно - сепарирующее устройство 5 содержит ротор 10 с декой 11, шнек 12 зерновой части растений с зерновым метателем 13, содержащим лопатки 14, а также дополнительный метатель 15 с лопатками 16. Подающий транспортер 6 включает в себя нижний 2 5878 1 оголовок 17 и рабочие лопатки 18. Дополнительный метатель 13 расположен ниже нижнего оголовка 17 подающего транспортера 6 и зернового метателя 13. Днище 4 корпуса 3 в поперечном сеченииимеет форму дуги окружности, при этом днище 4 расположено с одинаковым зазором а по отношению к зерновому 13 и дополнительному 15 метателям и нижнему оголовку 17 подающего транспортера 6. Сельскохозяйственная уборочная машина работает следующим образом. При движении энергетического средства 1 жатка 2 срезает технологический материал,который попадает в молотильно-сепарирующее устройство 5, расположенное в кожухе 3 с днищем 4. Ротор 10 отделяет зерновую часть технологического материала, которая, просыпаясь через деку 11, поступает к шнеку 12, который в свою очередь подает зерновую часть к зерновому метателю 13. Метатель 13 лопатками 14 подает зерновую часть к лопаткам 16 дополнительного метателя 15, которые перемещают зерновую часть к рабочим лопаткам 18 подающего транспортера 6 в зону его нижнего оголовка 17. Далее рабочие лопатки 18 перемещают зерновую часть технологического материала к выгрузному транспортеру 7, закрепленному на боковой 8 и передней 9 опорах. При движении зерновой части растений от зернового метателя 13 до нижнего оголовка 17 подающего транспортера 6 она перемещается по днищу 4 кожуха 3. Так как днище 4 в поперечном сечении имеет форму дуги окружности, то на частицы зерновой части действует дополнительная центробежная сила, прижимающая зерновую часть к днищу 4. Наличие данной центробежной силы, а также расположение зернового 13 и дополнительного 15 метателей и нижнего оголовка 17 по отношению к днищу 4 с одинаковым зазором а позволяет подавать зерновую часть только на лопатки 16 и 18, находящиеся в непосредственной близости к днищу 4 и только на их концевые (рабочие) поверхности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
