Передача

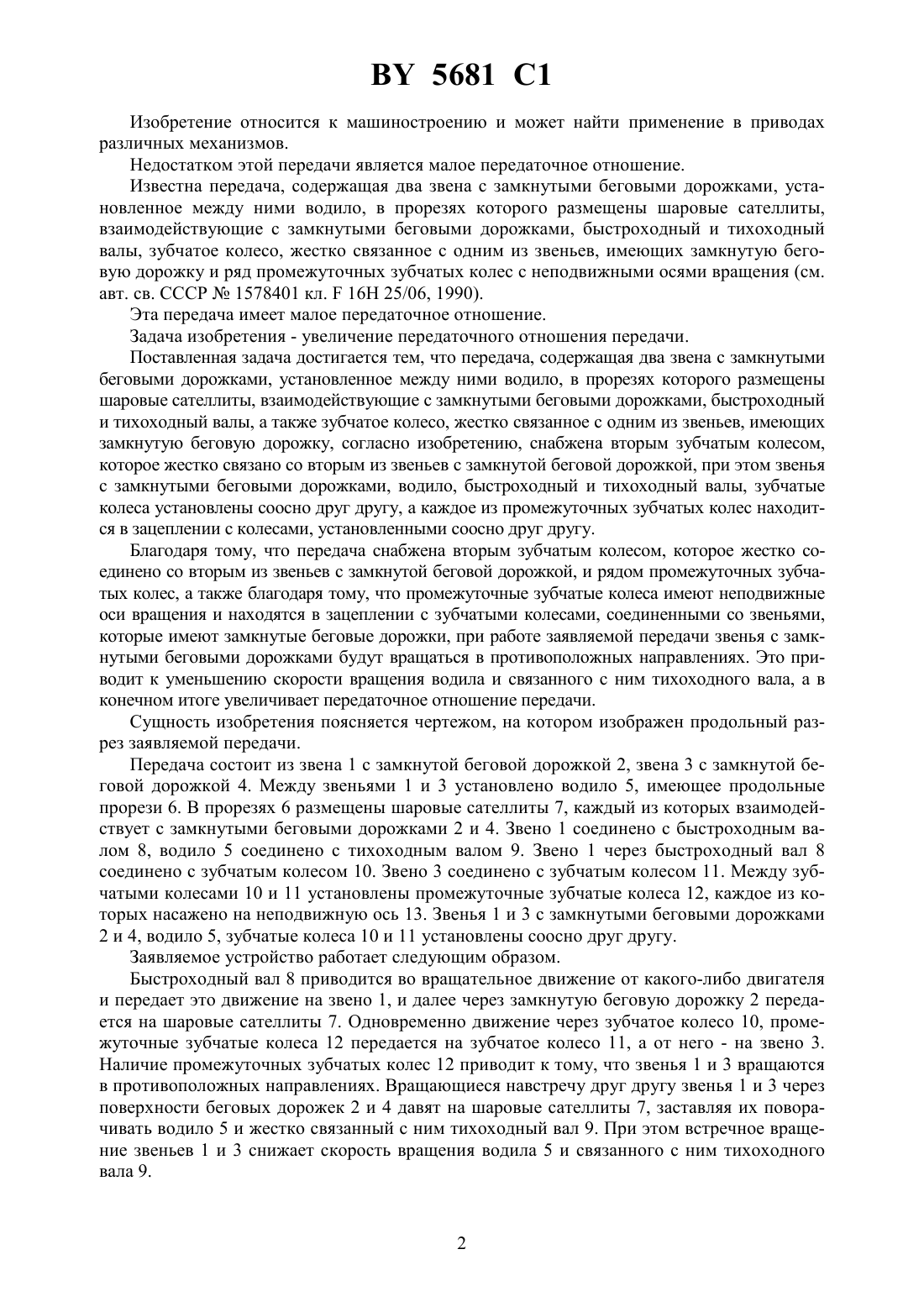

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Могилевский государственный технический университет(72) Авторы Латыпова Елена Юрьевна Рогачевский Сергей Николаевич Цумарев Юрий Алексеевич(73) Патентообладатель Учреждение образования Могилевский государственный технический университет(57) Передача, содержащая два звена с замкнутыми беговыми дорожками, установленное между ними водило, в прорезях которого размещены шаровые сателлиты, взаимодействующие с замкнутыми беговыми дорожками, быстроходный и тихоходный валы, зубчатое колесо, жестко связанное с одним из звеньев, имеющих замкнутую беговую дорожку, и ряд промежуточных зубчатых колес с неподвижными осями вращения, отличающаяся тем, что она снабжена вторым зубчатым колесом, которое жестко соединено со вторым из звеньев с замкнутой беговой дорожкой, при этом звенья с замкнутыми беговыми дорожками, водило, быстроходный и тихоходный валы, зубчатые колеса установлены соосно друг другу, а каждое из промежуточных зубчатых колес находится в зацеплении с зубчатыми колесами, установленными соосно друг другу. 5681 1 Изобретение относится к машиностроению и может найти применение в приводах различных механизмов. Недостатком этой передачи является малое передаточное отношение. Известна передача, содержащая два звена с замкнутыми беговыми дорожками, установленное между ними водило, в прорезях которого размещены шаровые сателлиты,взаимодействующие с замкнутыми беговыми дорожками, быстроходный и тихоходный валы, зубчатое колесо, жестко связанное с одним из звеньев, имеющих замкнутую беговую дорожку и ряд промежуточных зубчатых колес с неподвижными осями вращения (см. авт. св. СССР 1578401 кл.16 Н 25/06, 1990). Эта передача имеет малое передаточное отношение. Задача изобретения - увеличение передаточного отношения передачи. Поставленная задача достигается тем, что передача, содержащая два звена с замкнутыми беговыми дорожками, установленное между ними водило, в прорезях которого размещены шаровые сателлиты, взаимодействующие с замкнутыми беговыми дорожками, быстроходный и тихоходный валы, а также зубчатое колесо, жестко связанное с одним из звеньев, имеющих замкнутую беговую дорожку, согласно изобретению, снабжена вторым зубчатым колесом,которое жестко связано со вторым из звеньев с замкнутой беговой дорожкой, при этом звенья с замкнутыми беговыми дорожками, водило, быстроходный и тихоходный валы, зубчатые колеса установлены соосно друг другу, а каждое из промежуточных зубчатых колес находится в зацеплении с колесами, установленными соосно друг другу. Благодаря тому, что передача снабжена вторым зубчатым колесом, которое жестко соединено со вторым из звеньев с замкнутой беговой дорожкой, и рядом промежуточных зубчатых колес, а также благодаря тому, что промежуточные зубчатые колеса имеют неподвижные оси вращения и находятся в зацеплении с зубчатыми колесами, соединенными со звеньями,которые имеют замкнутые беговые дорожки, при работе заявляемой передачи звенья с замкнутыми беговыми дорожками будут вращаться в противоположных направлениях. Это приводит к уменьшению скорости вращения водила и связанного с ним тихоходного вала, а в конечном итоге увеличивает передаточное отношение передачи. Сущность изобретения поясняется чертежом, на котором изображен продольный разрез заявляемой передачи. Передача состоит из звена 1 с замкнутой беговой дорожкой 2, звена 3 с замкнутой беговой дорожкой 4. Между звеньями 1 и 3 установлено водило 5, имеющее продольные прорези 6. В прорезях 6 размещены шаровые сателлиты 7, каждый из которых взаимодействует с замкнутыми беговыми дорожками 2 и 4. Звено 1 соединено с быстроходным валом 8, водило 5 соединено с тихоходным валом 9. Звено 1 через быстроходный вал 8 соединено с зубчатым колесом 10. Звено 3 соединено с зубчатым колесом 11. Между зубчатыми колесами 10 и 11 установлены промежуточные зубчатые колеса 12, каждое из которых насажено на неподвижную ось 13. Звенья 1 и 3 с замкнутыми беговыми дорожками 2 и 4, водило 5, зубчатые колеса 10 и 11 установлены соосно друг другу. Заявляемое устройство работает следующим образом. Быстроходный вал 8 приводится во вращательное движение от какого-либо двигателя и передает это движение на звено 1, и далее через замкнутую беговую дорожку 2 передается на шаровые сателлиты 7. Одновременно движение через зубчатое колесо 10, промежуточные зубчатые колеса 12 передается на зубчатое колесо 11, а от него - на звено 3. Наличие промежуточных зубчатых колес 12 приводит к тому, что звенья 1 и 3 вращаются в противоположных направлениях. Вращающиеся навстречу друг другу звенья 1 и 3 через поверхности беговых дорожек 2 и 4 давят на шаровые сателлиты 7, заставляя их поворачивать водило 5 и жестко связанный с ним тихоходный вал 9. При этом встречное вращение звеньев 1 и 3 снижает скорость вращения водила 5 и связанного с ним тихоходного вала 9. 5681 1 Таким образом, конструкция заявляемой передачи позволяет существенно увеличить передаточное отношение и получить за счет этого экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
