Внутриматочное противозачаточное средство

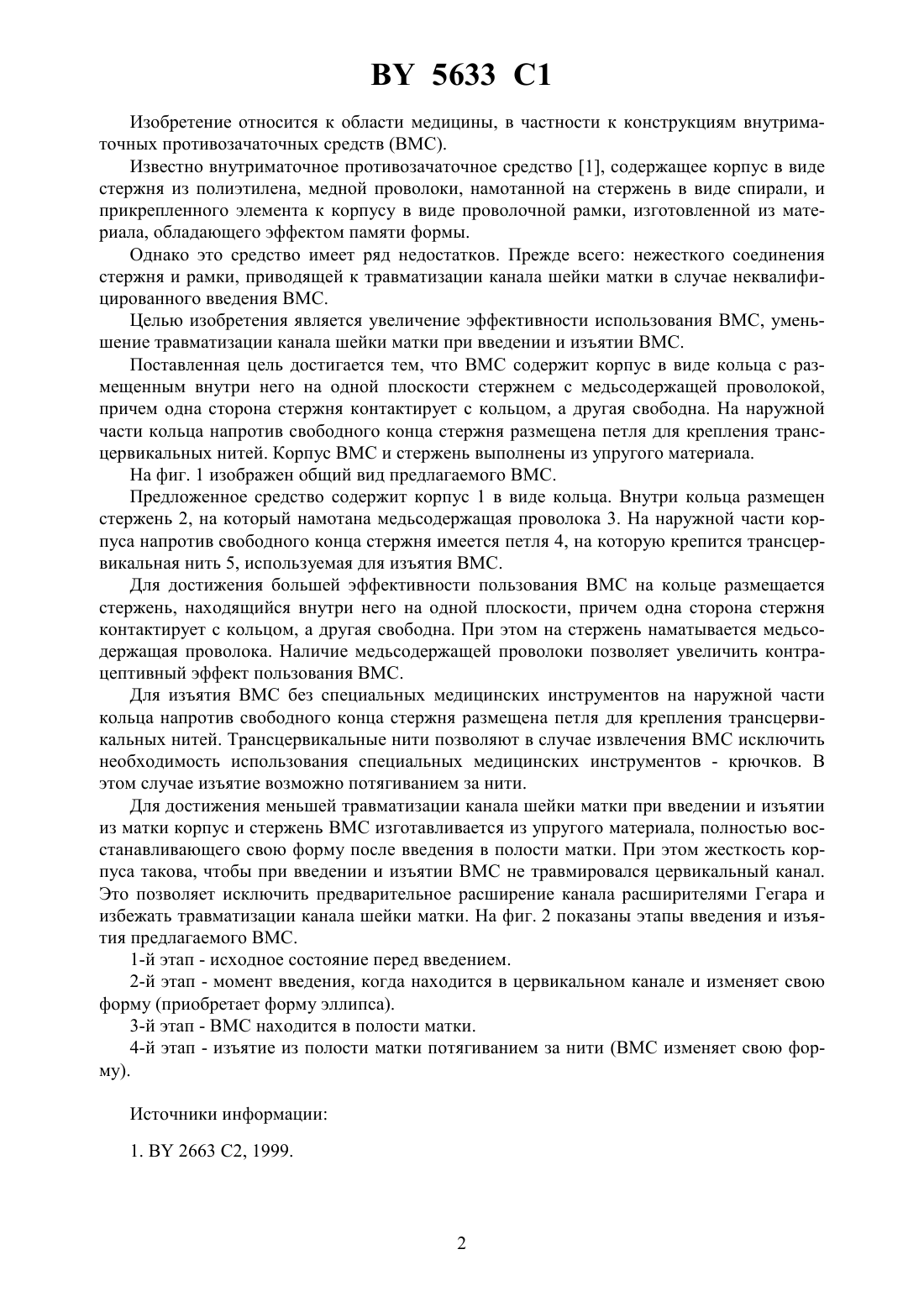

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Медицинское предприятие Симург(72) Авторы Дородейко Вячеслав Геннадьевич Дроздов Сергей Алексеевич Журавлев Алексей Юрьевич Журавлев Юрий Владимирович(73) Патентообладатель Закрытое акционерное общество Медицинское предприятие Симург(57) 1. Внутриматочное противозачаточное средство, содержащее кольцо, стержень с медьсодержащей проволокой и трансцервикальные нити, отличающееся тем, что стержень размещен внутри кольца в его плоскости и закреплен одним из концов на кольце. 2. Средство по п. 1, отличающееся тем, что на наружной поверхности кольца напротив свободного конца стержня размещена петля для крепления трансцервикальных нитей. 3. Средство по п. 1, отличающееся тем, что кольцо выполнено из упругого материала. 5633 1 Изобретение относится к области медицины, в частности к конструкциям внутриматочных противозачаточных средств (ВМС). Известно внутриматочное противозачаточное средство 1, содержащее корпус в виде стержня из полиэтилена, медной проволоки, намотанной на стержень в виде спирали, и прикрепленного элемента к корпусу в виде проволочной рамки, изготовленной из материала, обладающего эффектом памяти формы. Однако это средство имеет ряд недостатков. Прежде всего нежесткого соединения стержня и рамки, приводящей к травматизации канала шейки матки в случае неквалифицированного введения ВМС. Целью изобретения является увеличение эффективности использования ВМС, уменьшение травматизации канала шейки матки при введении и изъятии ВМС. Поставленная цель достигается тем, что ВМС содержит корпус в виде кольца с размещенным внутри него на одной плоскости стержнем с медьсодержащей проволокой,причем одна сторона стержня контактирует с кольцом, а другая свободна. На наружной части кольца напротив свободного конца стержня размещена петля для крепления трансцервикальных нитей. Корпус ВМС и стержень выполнены из упругого материала. На фиг. 1 изображен общий вид предлагаемого ВМС. Предложенное средство содержит корпус 1 в виде кольца. Внутри кольца размещен стержень 2, на который намотана медьсодержащая проволока 3. На наружной части корпуса напротив свободного конца стержня имеется петля 4, на которую крепится трансцервикальная нить 5, используемая для изъятия ВМС. Для достижения большей эффективности пользования ВМС на кольце размещается стержень, находящийся внутри него на одной плоскости, причем одна сторона стержня контактирует с кольцом, а другая свободна. При этом на стержень наматывается медьсодержащая проволока. Наличие медьсодержащей проволоки позволяет увеличить контрацептивный эффект пользования ВМС. Для изъятия ВМС без специальных медицинских инструментов на наружной части кольца напротив свободного конца стержня размещена петля для крепления трансцервикальных нитей. Трансцервикальные нити позволяют в случае извлечения ВМС исключить необходимость использования специальных медицинских инструментов - крючков. В этом случае изъятие возможно потягиванием за нити. Для достижения меньшей травматизации канала шейки матки при введении и изъятии из матки корпус и стержень ВМС изготавливается из упругого материала, полностью восстанавливающего свою форму после введения в полости матки. При этом жесткость корпуса такова, чтобы при введении и изъятии ВМС не травмировался цервикальный канал. Это позволяет исключить предварительное расширение канала расширителями Гегара и избежать травматизации канала шейки матки. На фиг. 2 показаны этапы введения и изъятия предлагаемого ВМС. 1-й этап - исходное состояние перед введением. 2-й этап - момент введения, когда находится в цервикальном канале и изменяет свою форму (приобретает форму эллипса). 3-й этап - ВМС находится в полости матки. 4-й этап - изъятие из полости матки потягиванием за нити (ВМС изменяет свою форму). Источники информации 1.2663 С 2, 1999. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
