Внутриматочное контрацептивное средство

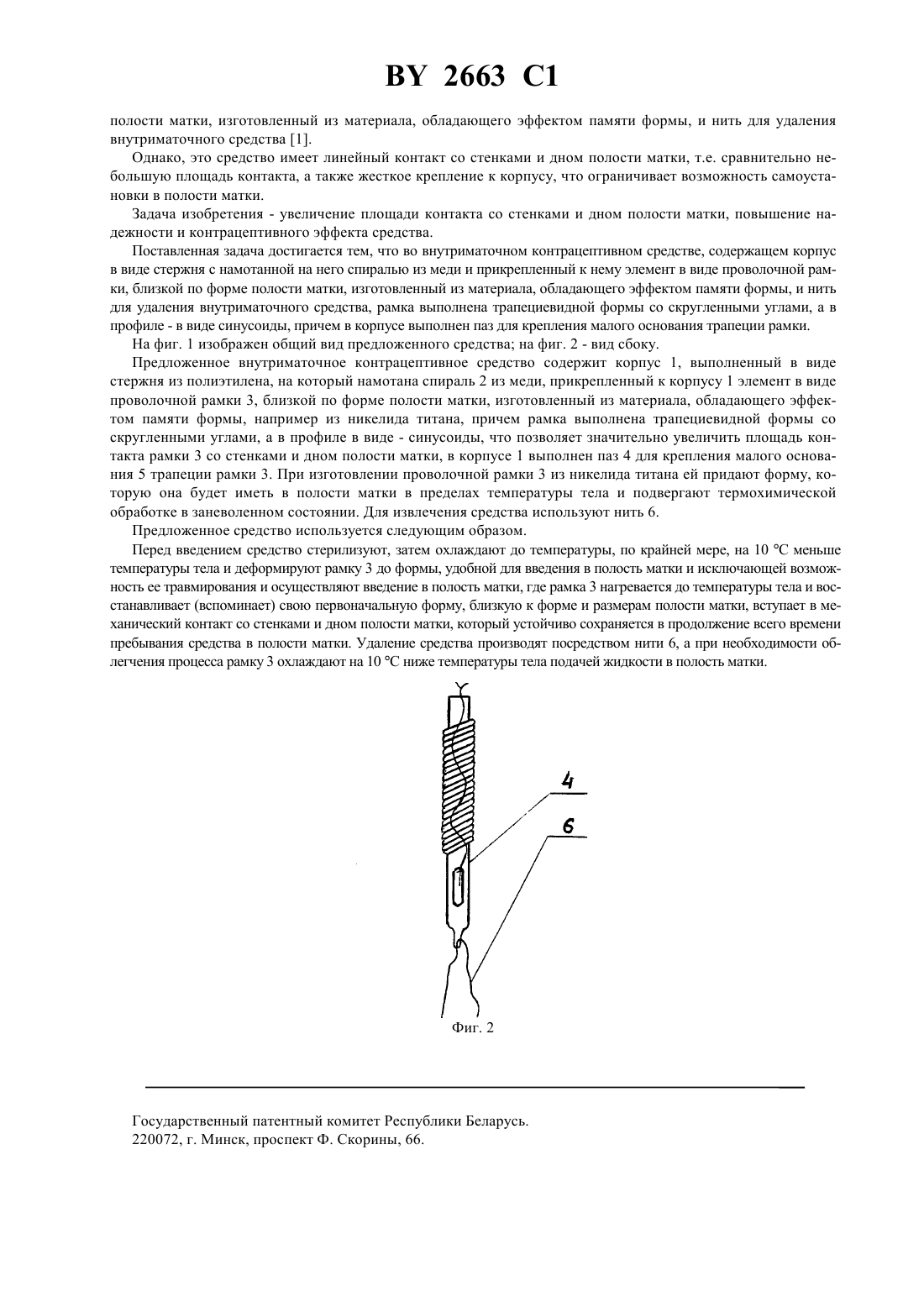

61 17/42 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Медицинское предприятие Симург(73) Патентообладатель Медицинское предприятие Симург(57) Внутриматочное контрацептивное средство, содержащее корпус в виде стержня с намотанной на него спиралью из меди и прикрепленный к нему элемент в виде проволочной рамки, близкой по форме полости матки, изготовленный из материала, обладающего эффектом памяти формы, и нить для удаления внутриматочного средства, отличающееся тем, что рамка выполнена трапециевидной формы со скругленными углами, а в профиле - в виде синусоиды, причем в корпусе выполнен паз для крепления малого основания трапеции рамки. Изобретение относится к области медицины, в частности к конструкциям внутриматочных противозачаточных средств. Известно внутриматочное контрацептивное средство, содержащее корпус в виде стержня с намотанной на него спиралью из меди и прикрепленный к нему элемент в виде проволочной рамки, близкой по форме 2663 1 полости матки, изготовленный из материала, обладающего эффектом памяти формы, и нить для удаления внутриматочного средства 1. Однако, это средство имеет линейный контакт со стенками и дном полости матки, т.е. сравнительно небольшую площадь контакта, а также жесткое крепление к корпусу, что ограничивает возможность самоустановки в полости матки. Задача изобретения - увеличение площади контакта со стенками и дном полости матки, повышение надежности и контрацептивного эффекта средства. Поставленная задача достигается тем, что во внутриматочном контрацептивном средстве, содержащем корпус в виде стержня с намотанной на него спиралью из меди и прикрепленный к нему элемент в виде проволочной рамки, близкой по форме полости матки, изготовленный из материала, обладающего эффектом памяти формы, и нить для удаления внутриматочного средства, рамка выполнена трапециевидной формы со скругленными углами, а в профиле - в виде синусоиды, причем в корпусе выполнен паз для крепления малого основания трапеции рамки. На фиг. 1 изображен общий вид предложенного средства на фиг. 2 - вид сбоку. Предложенное внутриматочное контрацептивное средство содержит корпус 1, выполненный в виде стержня из полиэтилена, на который намотана спираль 2 из меди, прикрепленный к корпусу 1 элемент в виде проволочной рамки 3, близкой по форме полости матки, изготовленный из материала, обладающего эффектом памяти формы, например из никелида титана, причем рамка выполнена трапециевидной формы со скругленными углами, а в профиле в виде - синусоиды, что позволяет значительно увеличить площадь контакта рамки 3 со стенками и дном полости матки, в корпусе 1 выполнен паз 4 для крепления малого основания 5 трапеции рамки 3. При изготовлении проволочной рамки 3 из никелида титана ей придают форму, которую она будет иметь в полости матки в пределах температуры тела и подвергают термохимической обработке в заневоленном состоянии. Для извлечения средства используют нить 6. Предложенное средство используется следующим образом. Перед введением средство стерилизуют, затем охлаждают до температуры, по крайней мере, на 10 С меньше температуры тела и деформируют рамку 3 до формы, удобной для введения в полость матки и исключающей возможность ее травмирования и осуществляют введение в полость матки, где рамка 3 нагревается до температуры тела и восстанавливает (вспоминает) свою первоначальную форму, близкую к форме и размерам полости матки, вступает в механический контакт со стенками и дном полости матки, который устойчиво сохраняется в продолжение всего времени пребывания средства в полости матки. Удаление средства производят посредством нити 6, а при необходимости облегчения процесса рамку 3 охлаждают на 10 С ниже температуры тела подачей жидкости в полость матки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
