Способ динамического хранения информации

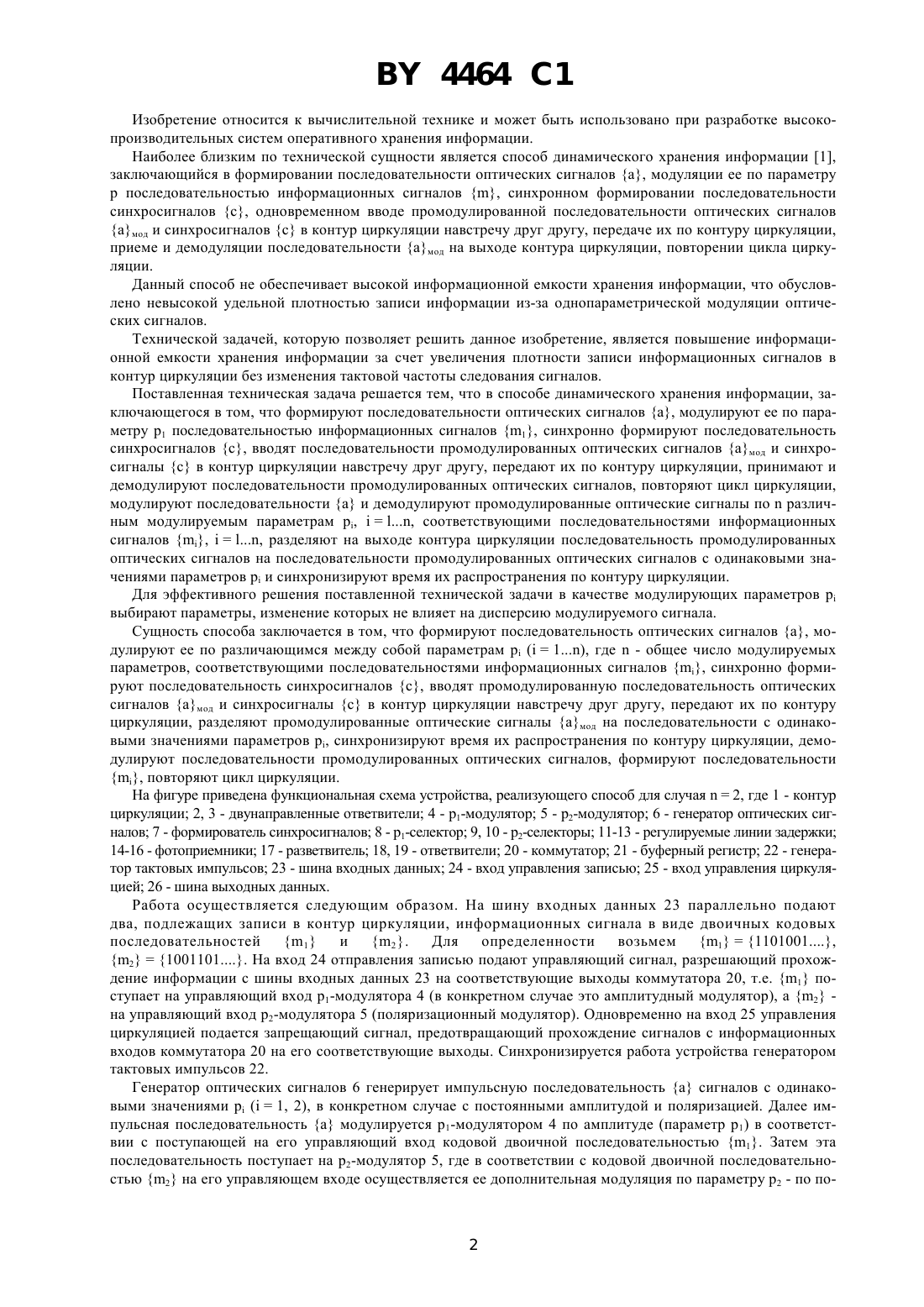

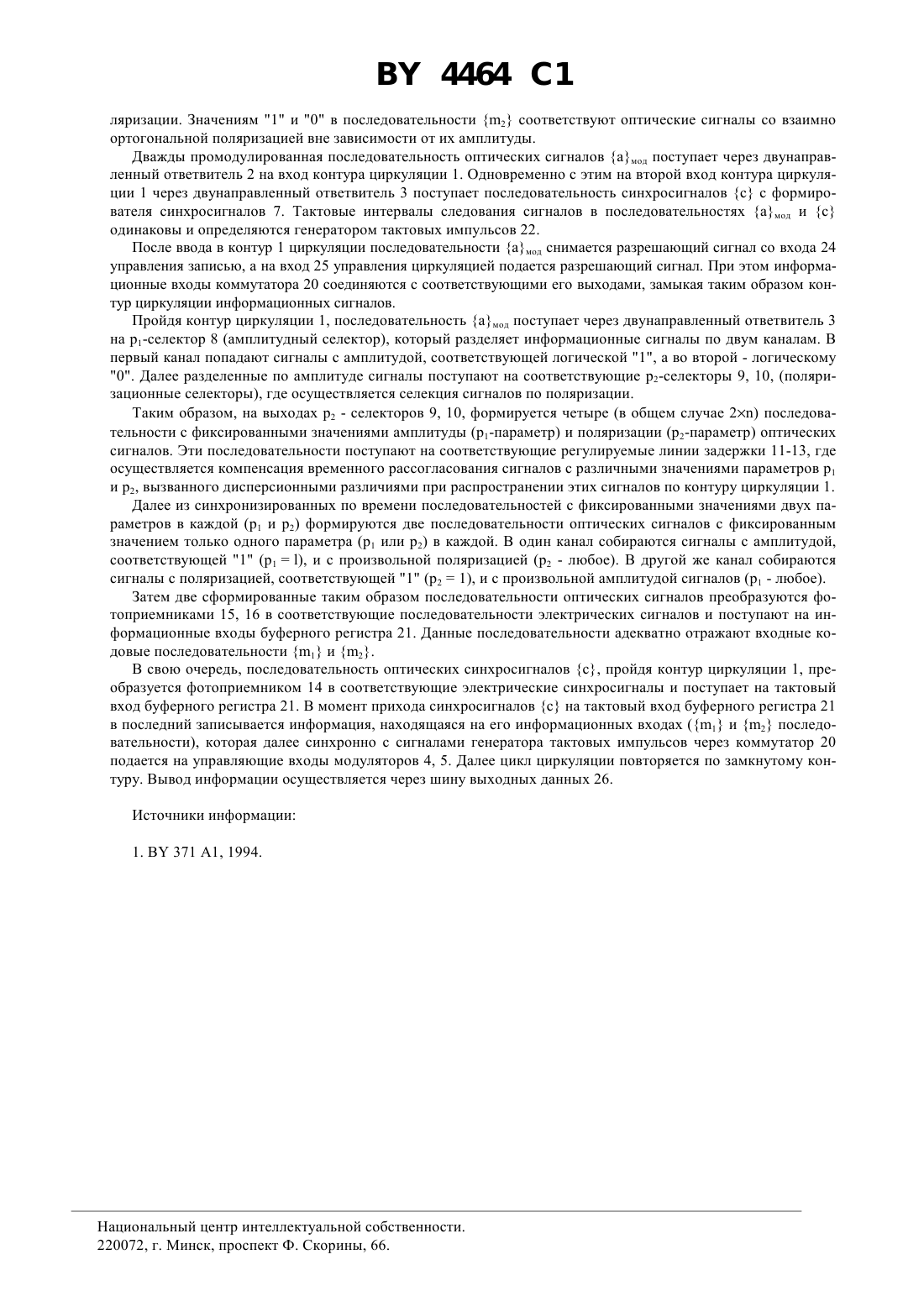

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ДИНАМИЧЕСКОГО ХРАНЕНИЯ ИНФОРМАЦИИ(71) Заявитель Институт электроники Национальной академии наук Беларуси(73) Патентообладатель Институт электроники Национальной академии наук Беларуси(57) 1. Способ динамического хранения информации, заключающийся в формировании последовательности оптических сигналов а, модуляции ее по параметру р 1 последовательностью информационных сигналов 1, синхронном формировании последовательности синхросигналов с, вводе последовательностей промодулированных оптических сигналов амод и синхросигналов с в контур циркуляции навстречу друг другу, передаче их по контуру циркуляции, приеме и демодуляции последовательности промодулированных оптических сигналов, повторении цикла циркуляции, отличающийся тем, что модуляцию последовательности а и демодуляцию последовательностей промодулированных оптических сигналов осуществляют поразличным модулируемым параметрам ,1, соответствующими последовательностями информационных сигналов ,, при этом на выходе контура циркуляции последовательность промодулированных оптических сигналов разделяют на последовательности промодулированных оптических сигналов с одинаковыми значениями параметровс последующей синхронизацией времени их распространения по контуру циркуляции. 2. Способ по п. 1, отличающийся тем, что в качестве модулируемых параметроввыбирают параметры, изменения которых не влияют на дисперсию модулируемых оптических сигналов. 4464 1 Изобретение относится к вычислительной технике и может быть использовано при разработке высокопроизводительных систем оперативного хранения информации. Наиболее близким по технической сущности является способ динамического хранения информации 1,заключающийся в формировании последовательности оптических сигналов а, модуляции ее по параметрупоследовательностью информационных сигналов , синхронном формировании последовательности синхросигналов с, одновременном вводе промодулированной последовательности оптических сигналов амод и синхросигналов с в контур циркуляции навстречу друг другу, передаче их по контуру циркуляции,приеме и демодуляции последовательности амод на выходе контура циркуляции, повторении цикла циркуляции. Данный способ не обеспечивает высокой информационной емкости хранения информации, что обусловлено невысокой удельной плотностью записи информации из-за однопараметрической модуляции оптических сигналов. Технической задачей, которую позволяет решить данное изобретение, является повышение информационной емкости хранения информации за счет увеличения плотности записи информационных сигналов в контур циркуляции без изменения тактовой частоты следования сигналов. Поставленная техническая задача решается тем, что в способе динамического хранения информации, заключающегося в том, что формируют последовательности оптических сигналов а, модулируют ее по параметру 1 последовательностью информационных сигналов 1, синхронно формируют последовательность синхросигналов с, вводят последовательности промодулированных оптических сигналов амод и синхросигналы с в контур циркуляции навстречу друг другу, передают их по контуру циркуляции, принимают и демодулируют последовательности промодулированных оптических сигналов, повторяют цикл циркуляции,модулируют последовательности а и демодулируют промодулированные оптические сигналы поразличным модулируемым параметрам ,, соответствующими последовательностями информационных сигналов ,, разделяют на выходе контура циркуляции последовательность промодулированных оптических сигналов на последовательности промодулированных оптических сигналов с одинаковыми значениями параметрови синхронизируют время их распространения по контуру циркуляции. Для эффективного решения поставленной технической задачи в качестве модулирующих параметроввыбирают параметры, изменение которых не влияет на дисперсию модулируемого сигнала. Сущность способа заключается в том, что формируют последовательность оптических сигналов а, модулируют ее по различающимся между собой параметрам(1), где- общее число модулируемых параметров, соответствующими последовательностями информационных сигналов , синхронно формируют последовательность синхросигналов с, вводят промодулированную последовательность оптических сигналов амод и синхросигналы с в контур циркуляции навстречу друг другу, передают их по контуру циркуляции, разделяют промодулированные оптические сигналы амод на последовательности с одинаковыми значениями параметров , синхронизируют время их распространения по контуру циркуляции, демодулируют последовательности промодулированных оптических сигналов, формируют последовательности, повторяют цикл циркуляции. На фигуре приведена функциональная схема устройства, реализующего способ для случая 2, где 1 - контур циркуляции 2, 3 - двунаправленные ответвители 4 - 1-модулятор 5 - 2-модулятор 6 - генератор оптических сигналов 7 - формирователь синхросигналов 8 - 1-селектор 9, 10 - 2-селекторы 11-13 - регулируемые линии задержки 14-16 - фотоприемники 17 - разветвитель 18, 19 - ответвители 20 - коммутатор 21 - буферный регистр 22 - генератор тактовых импульсов 23 - шина входных данных 24 - вход управления записью 25 - вход управления циркуляцией 26 - шина выходных данных. Работа осуществляется следующим образом. На шину входных данных 23 параллельно подают два, подлежащих записи в контур циркуляции, информационных сигнала в виде двоичных кодовых последовательностей 1 и 2 . Для определенности возьмем 11101001,21001101. На вход 24 отправления записью подают управляющий сигнал, разрешающий прохождение информации с шины входных данных 23 на соответствующие выходы коммутатора 20, т.е. 1 поступает на управляющий вход 1-модулятора 4 (в конкретном случае это амплитудный модулятор), а 2 на управляющий вход 2-модулятора 5 (поляризационный модулятор). Одновременно на вход 25 управления циркуляцией подается запрещающий сигнал, предотвращающий прохождение сигналов с информационных входов коммутатора 20 на его соответствующие выходы. Синхронизируется работа устройства генератором тактовых импульсов 22. Генератор оптических сигналов 6 генерирует импульсную последовательность а сигналов с одинаковыми значениями(1, 2), в конкретном случае с постоянными амплитудой и поляризацией. Далее импульсная последовательность а модулируется 1-модулятором 4 по амплитуде (параметр 1) в соответствии с поступающей на его управляющий вход кодовой двоичной последовательностью 1. Затем эта последовательность поступает на 2-модулятор 5, где в соответствии с кодовой двоичной последовательностью 2 на его управляющем входе осуществляется ее дополнительная модуляция по параметру 2 - по по 2 4464 1 ляризации. Значениям 1 и 0 в последовательности 2 соответствуют оптические сигналы со взаимно ортогональной поляризацией вне зависимости от их амплитуды. Дважды промодулированная последовательность оптических сигналов амод поступает через двунаправленный ответвитель 2 на вход контура циркуляции 1. Одновременно с этим на второй вход контура циркуляции 1 через двунаправленный ответвитель 3 поступает последовательность синхросигналов с с формирователя синхросигналов 7. Тактовые интервалы следования сигналов в последовательностях амод и с одинаковы и определяются генератором тактовых импульсов 22. После ввода в контур 1 циркуляции последовательности амод снимается разрешающий сигнал со входа 24 управления записью, а на вход 25 управления циркуляцией подается разрешающий сигнал. При этом информационные входы коммутатора 20 соединяются с соответствующими его выходами, замыкая таким образом контур циркуляции информационных сигналов. Пройдя контур циркуляции 1, последовательность амод поступает через двунаправленный ответвитель 3 на 1-селектор 8 (амплитудный селектор), который разделяет информационные сигналы по двум каналам. В первый канал попадают сигналы с амплитудой, соответствующей логической 1, а во второй - логическому 0. Далее разделенные по амплитуде сигналы поступают на соответствующие 2-селекторы 9, 10, (поляризационные селекторы), где осуществляется селекция сигналов по поляризации. Таким образом, на выходах 2 - селекторов 9, 10, формируется четыре (в общем случае 2) последовательности с фиксированными значениями амплитуды (1-параметр) и поляризации (2-параметр) оптических сигналов. Эти последовательности поступают на соответствующие регулируемые линии задержки 11-13, где осуществляется компенсация временного рассогласования сигналов с различными значениями параметров 1 и 2, вызванного дисперсионными различиями при распространении этих сигналов по контуру циркуляции 1. Далее из синхронизированных по времени последовательностей с фиксированными значениями двух параметров в каждой (1 и 2) формируются две последовательности оптических сигналов с фиксированным значением только одного параметра (1 или 2) в каждой. В один канал собираются сигналы с амплитудой,соответствующей 1 (1), и с произвольной поляризацией (2 - любое). В другой же канал собираются сигналы с поляризацией, соответствующей 1 (21), и с произвольной амплитудой сигналов (1 - любое). Затем две сформированные таким образом последовательности оптических сигналов преобразуются фотоприемниками 15, 16 в соответствующие последовательности электрических сигналов и поступают на информационные входы буферного регистра 21. Данные последовательности адекватно отражают входные кодовые последовательности 1 и 2. В свою очередь, последовательность оптических синхросигналов с, пройдя контур циркуляции 1, преобразуется фотоприемником 14 в соответствующие электрические синхросигналы и поступает на тактовый вход буферного регистра 21. В момент прихода синхросигналов с на тактовый вход буферного регистра 21 в последний записывается информация, находящаяся на его информационных входах (1 и 2 последовательности), которая далее синхронно с сигналами генератора тактовых импульсов через коммутатор 20 подается на управляющие входы модуляторов 4, 5. Далее цикл циркуляции повторяется по замкнутому контуру. Вывод информации осуществляется через шину выходных данных 26. Источники информации 1.371 А 1, 1994. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
