Окрашенное стекловидное покрытие

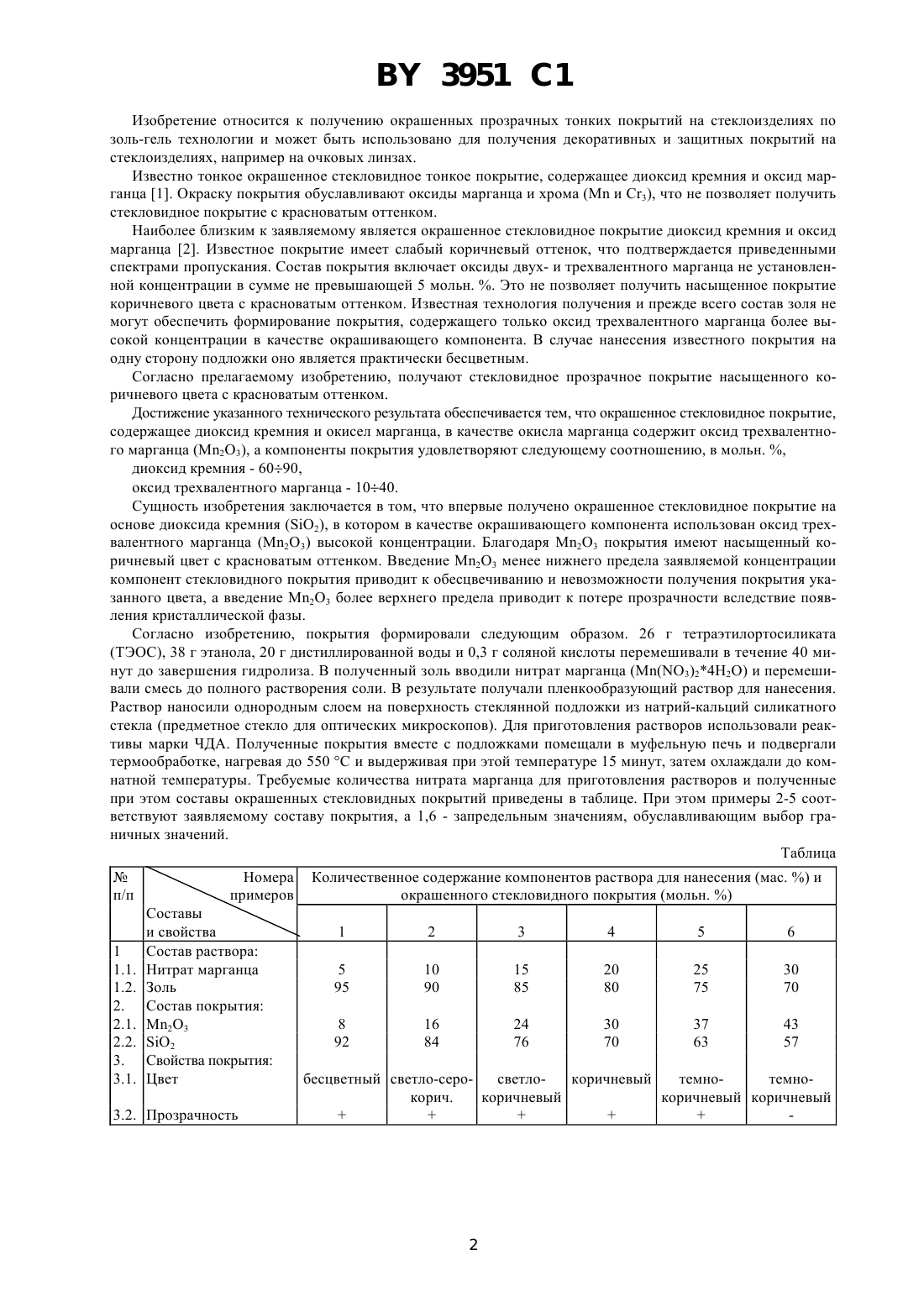

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Гомельский государственный университет им. Франциска Скорины(73) Патентообладатель Гомельский государственный университет имени Франциска Скорины(57) Окрашенное стекловидное покрытие, содержащее 2 и окисел марганца, отличающееся тем, что оно содержит в качестве окисла марганца 23 при следующем соотношении компонентов, моль.2 6090 23 1040. 3951 1 Изобретение относится к получению окрашенных прозрачных тонких покрытий на стеклоизделиях по золь-гель технологии и может быть использовано для получения декоративных и защитных покрытий на стеклоизделиях, например на очковых линзах. Известно тонкое окрашенное стекловидное тонкое покрытие, содержащее диоксид кремния и оксид марганца 1. Окраску покрытия обуславливают оксиды марганца и хрома ( и 3), что не позволяет получить стекловидное покрытие с красноватым оттенком. Наиболее близким к заявляемому является окрашенное стекловидное покрытие диоксид кремния и оксид марганца 2. Известное покрытие имеет слабый коричневый оттенок, что подтверждается приведенными спектрами пропускания. Состав покрытия включает оксиды двух- и трехвалентного марганца не установленной концентрации в сумме не превышающей 5 мольн. . Это не позволяет получить насыщенное покрытие коричневого цвета с красноватым оттенком. Известная технология получения и прежде всего состав золя не могут обеспечить формирование покрытия, содержащего только оксид трехвалентного марганца более высокой концентрации в качестве окрашивающего компонента. В случае нанесения известного покрытия на одну сторону подложки оно является практически бесцветным. Согласно прелагаемому изобретению, получают стекловидное прозрачное покрытие насыщенного коричневого цвета с красноватым оттенком. Достижение указанного технического результата обеспечивается тем, что окрашенное стекловидное покрытие,содержащее диоксид кремния и окисел марганца, в качестве окисла марганца содержит оксид трехвалентного марганца (2 О 3), а компоненты покрытия удовлетворяют следующему соотношению, в мольн. ,диоксид кремния - 6090,оксид трехвалентного марганца - 1040. Сущность изобретения заключается в том, что впервые получено окрашенное стекловидное покрытие на основе диоксида кремния (2), в котором в качестве окрашивающего компонента использован оксид трехвалентного марганца (2 О 3) высокой концентрации. Благодаря 2 О 3 покрытия имеют насыщенный коричневый цвет с красноватым оттенком. Введение 2 О 3 менее нижнего предела заявляемой концентрации компонент стекловидного покрытия приводит к обесцвечиванию и невозможности получения покрытия указанного цвета, а введение 2 О 3 более верхнего предела приводит к потере прозрачности вследствие появления кристаллической фазы. Согласно изобретению, покрытия формировали следующим образом. 26 г тетраэтилортосиликата(ТЭОС), 38 г этанола, 20 г дистиллированной воды и 0,3 г соляной кислоты перемешивали в течение 40 минут до завершения гидролиза. В полученный золь вводили нитрат марганца О 3)24 Н 2 О) и перемешивали смесь до полного растворения соли. В результате получали пленкообразующий раствор для нанесения. Раствор наносили однородным слоем на поверхность стеклянной подложки из натрий-кальций силикатного стекла (предметное стекло для оптических микроскопов). Для приготовления растворов использовали реактивы марки ЧДА. Полученные покрытия вместе с подложками помещали в муфельную печь и подвергали термообработке, нагревая до 550 С и выдерживая при этой температуре 15 минут, затем охлаждали до комнатной температуры. Требуемые количества нитрата марганца для приготовления растворов и полученные при этом составы окрашенных стекловидных покрытий приведены в таблице. При этом примеры 2-5 соответствуют заявляемому составу покрытия, а 1,6 - запредельным значениям, обуславливающим выбор граничных значений. Таблица Номера примеров Составы и свойства Состав раствора Нитрат марганца Золь Состав покрытия 2 О 3 О 2 Свойства покрытия Цвет Количественное содержание компонентов раствора для нанесения (мас. ) и окрашенного стекловидного покрытия (мольн. ) 1 3951 1 На фигуре приведены спектры пропускания окрашенных стекловидных покрытий, нанесенных на подложку из натрий-кальций силикатного стекла, соответствующих примеру 3 (кривая 1), примеру 4 (кривая 2), примеру 5 (кривая 3), и подложки без покрытия (кривая 4). Как следует из примеров, заявляемое изобретение позволяет получить призрачное окрашенное стекловидное покрытие насыщенного коричневого цвета различной интенсивности с красноватым оттенком. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
