Вычислительное устройство по модулю три

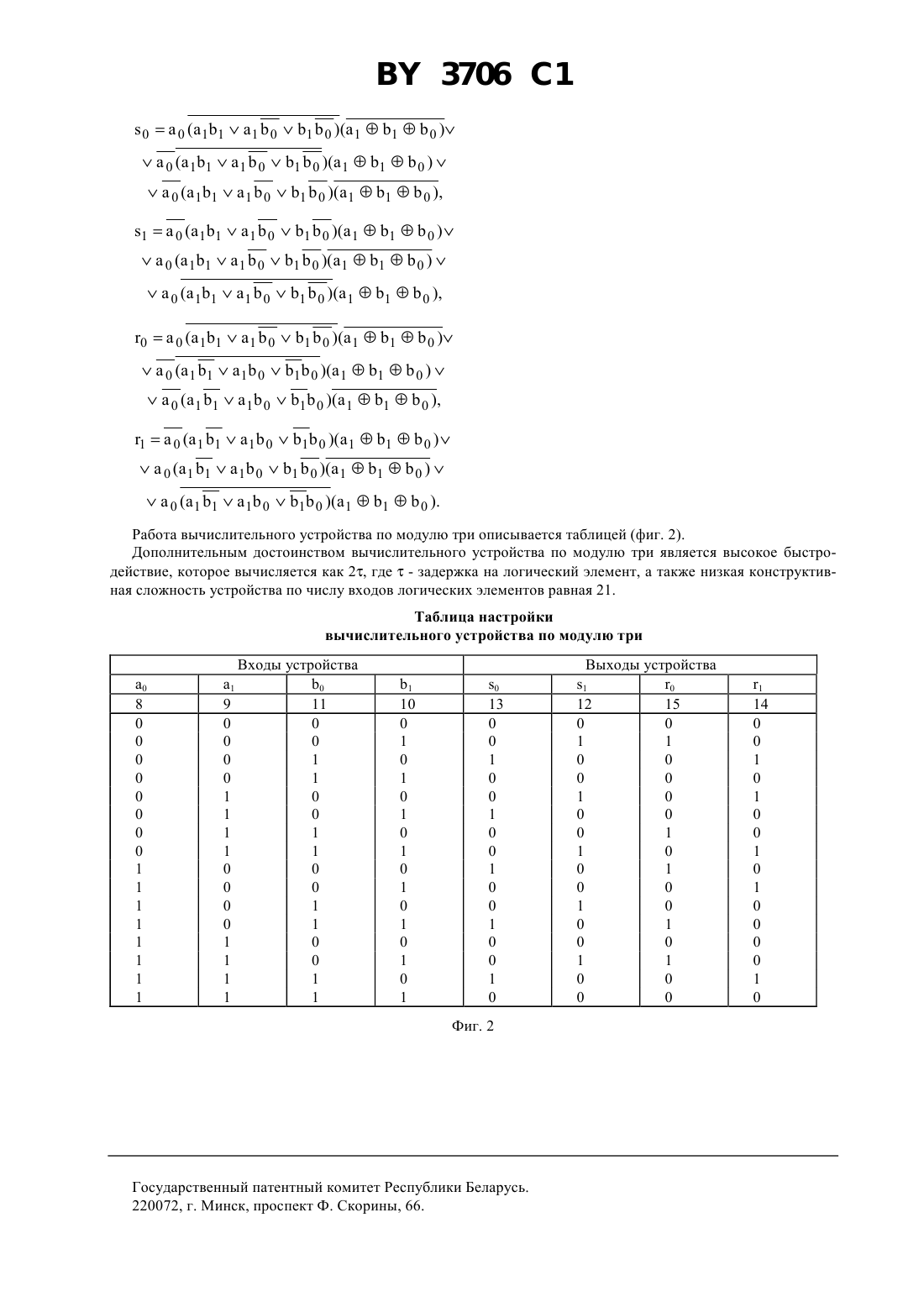

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ВЫЧИСЛИТЕЛЬНОЕ УСТРОЙСТВО ПО МОДУЛЮ ТРИ(71) Заявитель Белорусский государственный университет(73) Патентообладатель Белорусский государственный университет(57) Вычислительное устройство по модулю три, содержащее первый мажоритарный элемент с порогом два,элемент СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и первый и второй элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, вход младшего разряда первого операнда устройства соединен с первыми входами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, вход старшего разряда первого операнда соединен с первым инверсным входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и с первым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, вход младшего разряда второго операнда соединен со вторыми входами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, вход старшего разряда второго операнда соединен с инверсным входом первого мажоритарного элемента с порогом два и с третьим входом элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второй и третий инверсные входы первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, а выход - с выходом младшего разряда результата суммы, второй и третий входы второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, а выход - с выходом старшего разряда результата суммы, отличающееся тем, что в него дополнительно введены третий и четвертый элементы ИСКЛЮЧАЮЩЕЕ ИЛИ и второй мажоритарный элемент с порогом два, вход младшего разряда первого операнда, входы младшего и старшего разрядов второго операнда соединены соответственно с первым входом, инверсным входом и вторым входом второго мажоритарного элемента с порогом два, вход старшего разряда первого операнда соединен с первым инверсным входом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и с первым входом четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй и третий инверсные входы третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и второго мажоритарного элемента с порогом два, а выход - с выходом младшего разряда результата разности, второй и третий входы четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и второго мажоритарного элемента с порогом два, а выход - с выходом старшего разряда результата разности. 3706 1 2. Патент РБ 2050, МПК 06 7/49, 1998. 3.1800453 1, 1993. 4.1797116 1, 1993. Изобретение относится к области вычислительной техники и микроэлектроники и может быть использовано для построения средств аппаратурного контроля и цифровых устройств, работающих в системе остаточных классов. Вычислительное устройство предназначено для вычисления операций сложения и вычитания по модулю три. Известен сумматор по модулю три, который содержит два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, мажоритарный элемент с порогом два, четыре входа и два выхода 1. Недостатком сумматора являются низкие функциональные возможности, поскольку сумматор не выполняет операцию вычитания по модулю три. Наиболее близким по функциональным возможностям и конструкции техническим решением к предлагаемому является сумматор по модулю три, который содержит два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, мажоритарный элемент с порогом два, элемент СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, четыре входа и два выхода 2. Недостатком известного сумматора являются низкие функциональные возможности, поскольку сумматор не выполняет операцию вычитания по модулю три. Изобретение направлено на решение технической задачи расширения функциональных возможностей сумматора по модулю три, а именно вычисление операции вычитания по модулю три. Вычислительное устройство по модулю три содержит первый мажоритарный элемент с порогом два, элемент СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и первый и второй элементы ИСКЛЮЧАЮЩЕЕ ИЛИ. Вход младшего разряда первого операнда устройства соединен с первыми входами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА. Вход старшего разряда первого операнда соединен с первым инверсным входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и с первым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ. Вход младшего разряда второго операнда соединен со вторыми входами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА. Вход старшего разряда второго операнда соединен с инверсным входом первого мажоритарного элемента с порогом два и с третьим входом элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА. Второй и третий инверсные входы первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, а выход - с выходом младшего разряда результата суммы. Второй и третий входы второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами первого мажоритарного элемента с порогом два и элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, а выход - с выходом старшего разряда результата суммы. В отличие от устройства-прототипа в него дополнительно введены третий и четвертый элементы ИСКЛЮЧАЮЩЕЕ ИЛИ и второй мажоритарный элемент с порогом два. Вход младшего разряда первого операнда, входы младшего и старшего разрядов второго операнда соединены соответственно с первым входом, инверсным входом и вторым входом второго мажоритарного элемента с порогом два. Вход старшего разряда первого операнда соединен с первым инверсным входом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и с первым входом четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ. Второй и третий инверсные входы третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и второго мажоритарного элемента с порогом два, а выход - с выходом младшего разряда результата разности. Второй и третий входы четвертого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с выходами элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА и второго мажоритарного элемента с порогом два, а выход - с выходом старшего разряда результата разности. Основной технический результат изобретения заключается в расширении функциональных возможностей сумматора по модулю три, а именно в вычислении операции вычитания по модулю три. Названный технический результат достигается путем введения в логическую схему вычислительного устройства по модулю три дополнительных логических элементов (двух элементов ИСКЛЮЧАЮЩЕЕ ИЛИ и мажоритарного элемента с порогом два), а также изменением межсоединений логических элементов в схеме устройства. На чертеже (фиг. 1) представлена схема вычислительного устройства по модулю три. Вычислительное устройство по модулю три содержит два мажоритарных элемента с порогом два 1, 3,элемент СЛОЖЕНИЕ ПО МОДУЛЮ ДВА 2, четыре элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 4, 5, 6, 7, четыре входа 8, 911 и четыре выхода 12,1315. Вычислительное устройство по модулю три работает следующим образом. На входы 9 и 8 устройства поступает двоичный код первого операнда А(а 0, а 1), на входы 10 и 11 - двоичный код второго операнда В(0,1), где а 0, а 1,. 0, 10,1. На выходах 12 и 13 устройства формируется двоичный код результата суммы(0, 1), на выходах 14 и 15 формируется двоичный код результата разности (0, 1), где 0, 1, 0, 1,0,1. Первообразная вычислительного устройства по модулю три имеет вид 2 3706 100 ( 111010 )( 110 )0 ( 111010 )( 110 )0 (1 11010 ) (110 ) , 10 ( 111010 )( 110 )0 ( 111010 )( 110 )0 ( 111010 )( 110 ),00 ( 111010 )( 110 )0 ( 1 11 01 0 )( 110 )0 ( 1 11 01 0 )( 110 ),10 ( 1 11 01 0 )( 110 )0 (1 11010 ) (110 )0 ( 1 11 01 0 )( 110 ). Работа вычислительного устройства по модулю три описывается таблицей (фиг. 2). Дополнительным достоинством вычислительного устройства по модулю три является высокое быстродействие, которое вычисляется как 2, где- задержка на логический элемент, а также низкая конструктивная сложность устройства по числу входов логических элементов равная 21. Таблица настройки вычислительного устройства по модулю три 0 8 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
