Термостатический конденсатоотводчик

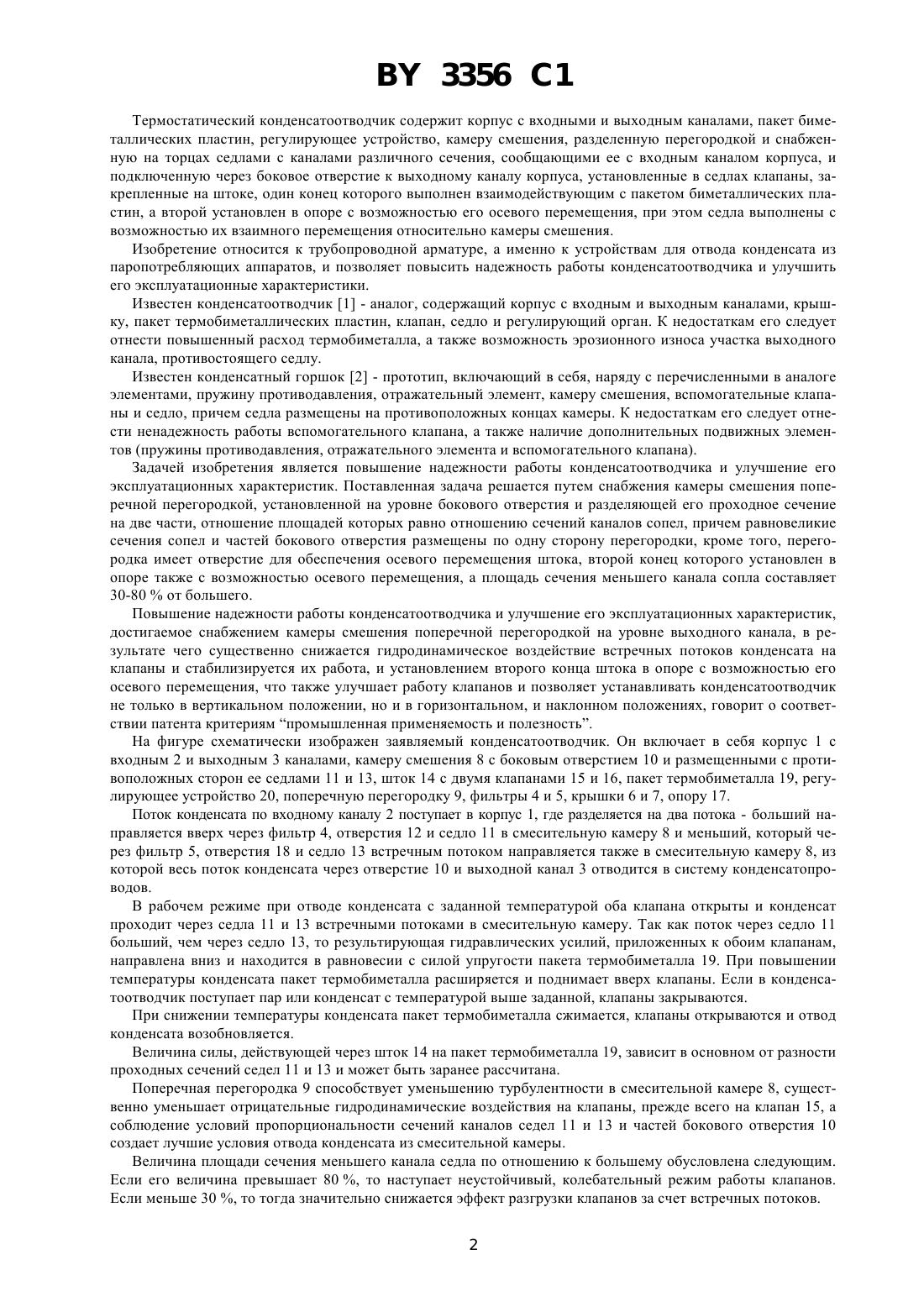

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Зедлец Иван Иванович(57) 1. Термостатический конденсатоотводчик, содержащий корпус с входным и выходным каналами, пакет биметаллических пластин, регулирующее устройство, камеру смешения, снабженную на торцах седлами с каналами различного сечения, сообщающими ее с входным каналом корпуса, и подключенную через боковое отверстие к выходному каналу корпуса, установленные в седлах клапаны, закрепленные на штоке, один конец которого выполнен взаимодействующим с пакетом биметаллических пластин, при этом седла выполнены с возможностью их взаимного перемещения относительно камеры смешения, отличающийся тем, что камера смешения снабжена поперечной перегородкой, установленной на уровне бокового отверстия, а второй конец штока установлен в опоре с возможностью его осевого перемещения. 2. Конденсатоотводчик по п. 1, отличающийся тем, что перегородка имеет отверстие для обеспечения осевого перемещения штока. 3. Конденсатоотводчик по п. 1, отличающийся тем, что перегородка выполнена разделяющей проходное сечение бокового отверстия на две части, отношение площадей которых равно отношению сечений каналов сопел, причем равновеликие сечения сопел и частей бокового отверстия размещены по одну сторону относительно перегородки. 4. Конденсатоотводчик по п. 1, отличающийся тем, что седло с каналом большего сечения примыкает к пакету биметаллических пластин. 5. Конденсатоотводчик по п. 1, отличающийся тем, что площадь сечения меньшего канала сопла составляет 30-80 от большего. Изобретение относится к трубопроводной арматуре, а именно к устройствам для отвода конденсата из паропотребляющих аппаратов. 3356 1 Термостатический конденсатоотводчик содержит корпус с входными и выходным каналами, пакет биметаллических пластин, регулирующее устройство, камеру смешения, разделенную перегородкой и снабженную на торцах седлами с каналами различного сечения, сообщающими еевходным каналом корпуса, и подключенную через боковое отверстие к выходному каналу корпуса, установленные в седлах клапаны, закрепленные на штоке, один конец которого выполнен взаимодействующим с пакетом биметаллических пластин, а второй установлен в опоре с возможностью его осевого перемещения, при этом седла выполнены с возможностью их взаимного перемещения относительно камеры смешения. Изобретение относится к трубопроводной арматуре, а именно к устройствам для отвода конденсата из паропотребляющих аппаратов, и позволяет повысить надежность работы конденсатоотводчика и улучшить его эксплуатационные характеристики. Известен конденсатоотводчик 1 - аналог, содержащий корпус с входным и выходным каналами, крышку, пакет термобиметаллических пластин, клапан, седло и регулирующий орган. К недостаткам его следует отнести повышенный расход термобиметалла, а также возможность эрозионного износа участка выходного канала, противостоящего седлу. Известен конденсатный горшок 2 - прототип, включающий в себя, наряду с перечисленными в аналоге элементами, пружину противодавления, отражательный элемент, камеру смешения, вспомогательные клапаны и седло, причем седла размещены на противоположных концах камеры. К недостаткам его следует отнести ненадежность работы вспомогательного клапана, а также наличие дополнительных подвижных элементов (пружины противодавления, отражательного элемента и вспомогательного клапана). Задачей изобретения является повышение надежности работы конденсатоотводчика и улучшение его эксплуатационных характеристик. Поставленная задача решается путем снабжения камеры смешения поперечной перегородкой, установленной на уровне бокового отверстия и разделяющей его проходное сечение на две части, отношение площадей которых равно отношению сечений каналов сопел, причем равновеликие сечения сопел и частей бокового отверстия размещены по одну сторону перегородки, кроме того, перегородка имеет отверстие для обеспечения осевого перемещения штока, второй конец которого установлен в опоре также с возможностью осевого перемещения, а площадь сечения меньшего канала сопла составляет 30-80 от большего. Повышение надежности работы конденсатоотводчика и улучшение его эксплуатационных характеристик,достигаемое снабжением камеры смешения поперечной перегородкой на уровне выходного канала, в результате чего существенно снижается гидродинамическое воздействие встречных потоков конденсата на клапаны и стабилизируется их работа, и установлением второго конца штока в опоре с возможностью его осевого перемещения, что также улучшает работу клапанов и позволяет устанавливать конденсатоотводчик не только в вертикальном положении, но и в горизонтальном, и наклонном положениях, говорит о соответствии патента критериям промышленная применяемость и полезность. На фигуре схематически изображен заявляемый конденсатоотводчик. Он включает в себя корпус 1 с входным 2 и выходным 3 каналами, камеру смешения 8 с боковым отверстием 10 и размещенными с противоположных сторон ее седлами 11 и 13, шток 14 с двумя клапанами 15 и 16, пакет термобиметалла 19, регулирующее устройство 20, поперечную перегородку 9, фильтры 4 и 5, крышки 6 и 7, опору 17. Поток конденсата по входному каналу 2 поступает в корпус 1, где разделяется на два потока - больший направляется вверх через фильтр 4, отверстия 12 и седло 11 в смесительную камеру 8 и меньший, который через фильтр 5, отверстия 18 и седло 13 встречным потоком направляется также в смесительную камеру 8, из которой весь поток конденсата через отверстие 10 и выходной канал 3 отводится в систему конденсатопроводов. В рабочем режиме при отводе конденсата с заданной температурой оба клапана открыты и конденсат проходит через седла 11 и 13 встречными потоками в смесительную камеру. Так как поток через седло 11 больший, чем через седло 13, то результирующая гидравлических усилий, приложенных к обоим клапанам,направлена вниз и находится в равновесии с силой упругости пакета термобиметалла 19. При повышении температуры конденсата пакет термобиметалла расширяется и поднимает вверх клапаны. Если в конденсатоотводчик поступает пар или конденсат с температурой выше заданной, клапаны закрываются. При снижении температуры конденсата пакет термобиметалла сжимается, клапаны открываются и отвод конденсата возобновляется. Величина силы, действующей через шток 14 на пакет термобиметалла 19, зависит в основном от разности проходных сечений седел 11 и 13 и может быть заранее рассчитана. Поперечная перегородка 9 способствует уменьшению турбулентности в смесительной камере 8, существенно уменьшает отрицательные гидродинамические воздействия на клапаны, прежде всего на клапан 15, а соблюдение условий пропорциональности сечений каналов седел 11 и 13 и частей бокового отверстия 10 создает лучшие условия отвода конденсата из смесительной камеры. Величина площади сечения меньшего канала седла по отношению к большему обусловлена следующим. Если его величина превышает 80 , то наступает неустойчивый, колебательный режим работы клапанов. Если меньше 30 , то тогда значительно снижается эффект разгрузки клапанов за счет встречных потоков. 2 3356 1 Размещение пакета термобиметалла 19 на торцевой поверхности седла с каналом большего размера 11 позволяет обеспечить условия работы пакета на сжатие. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
