Исскуственный клапан сердца

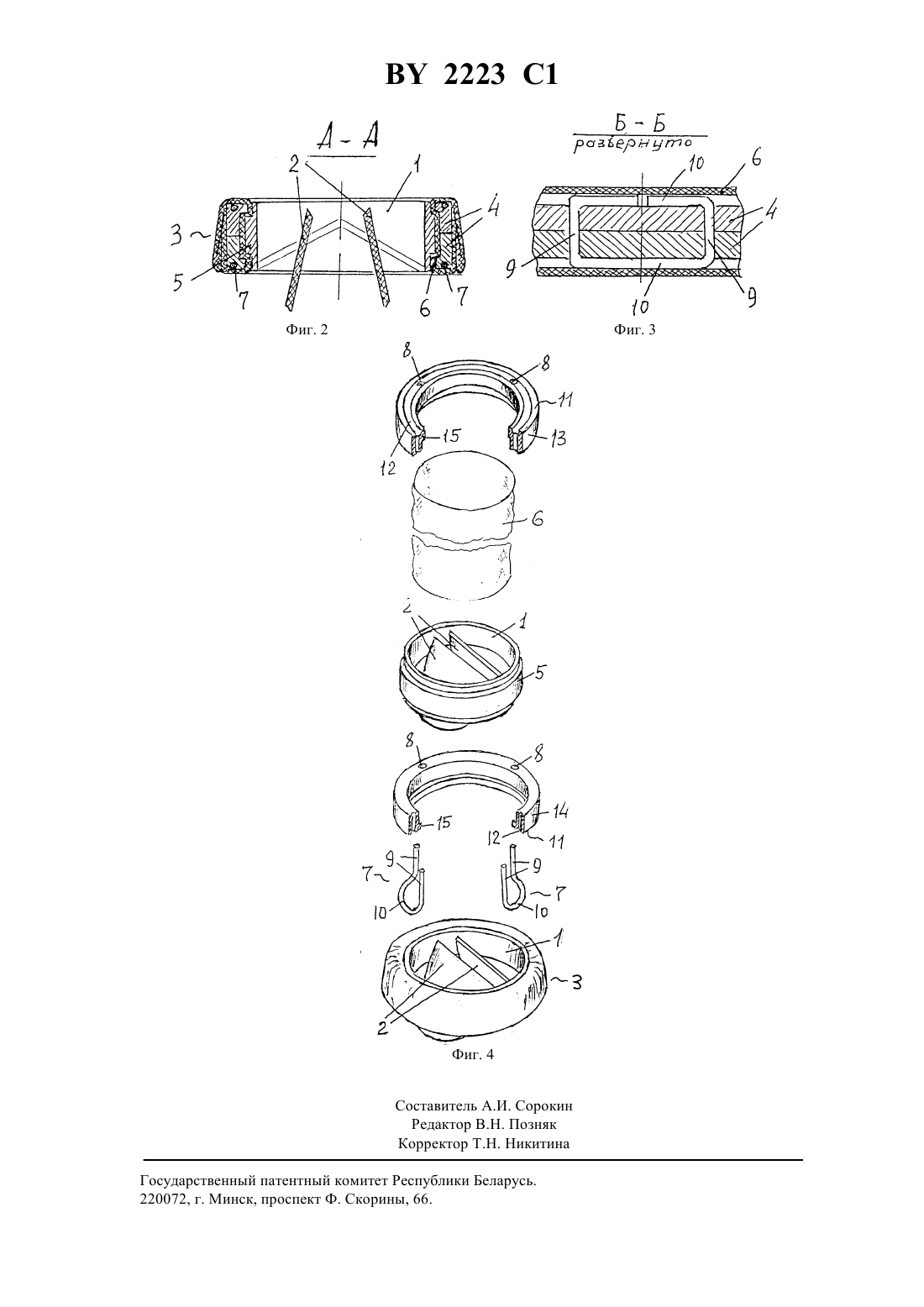

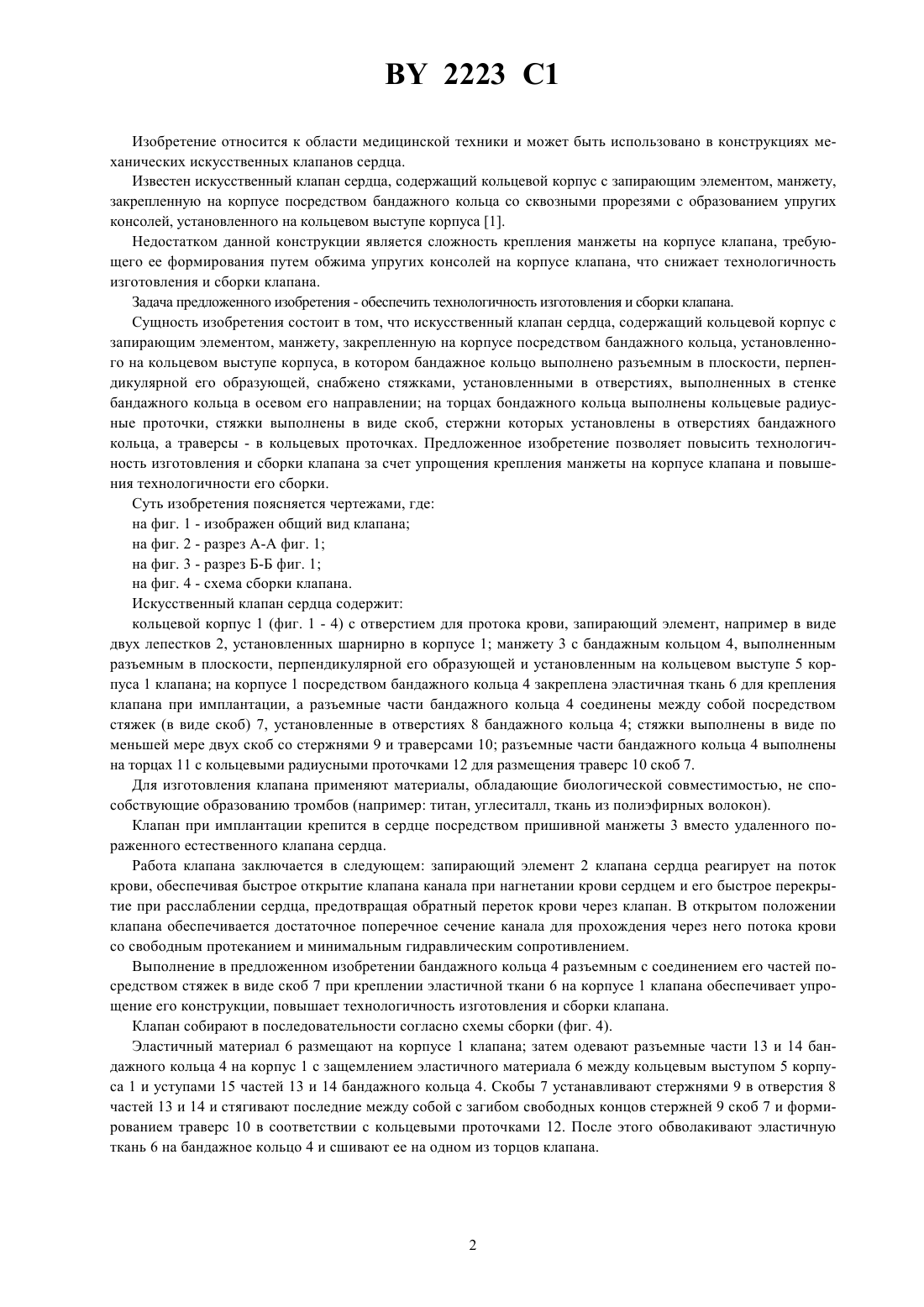

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Искусственный клапан сердца, содержащий кольцевой корпус с запирающим элементом, манжету, закрепленную на корпусе посредством бандажного кольца установленного на кольцевом выступе корпуса, отличающийся тем, что бандажное кольцо выполнено разъемным в плоскости, перпендикулярной его образующей, и снабжено стяжками, установленными в отверстиях, выполненных в стенке бандажного кольца в осевом его направлении. 2. Клапан по п.1, отличающийся тем, что на торцах бандажного кольца выполнены кольцевые радиусные проточки. 3. Клапан по п.1, отличающийся тем, что стяжки выполнены в виде скоб, стержни которых установлены в отверстиях, а траверсы - в кольцевых проточках бандажного кольца. 2223 1 Изобретение относится к области медицинской техники и может быть использовано в конструкциях механических искусственных клапанов сердца. Известен искусственный клапан сердца, содержащий кольцевой корпус с запирающим элементом, манжету,закрепленную на корпусе посредством бандажного кольца со сквозными прорезями с образованием упругих консолей, установленного на кольцевом выступе корпуса 1. Недостатком данной конструкции является сложность крепления манжеты на корпусе клапана, требующего ее формирования путем обжима упругих консолей на корпусе клапана, что снижает технологичность изготовления и сборки клапана. Задача предложенного изобретения - обеспечить технологичность изготовления и сборки клапана. Сущность изобретения состоит в том, что искусственный клапан сердца, содержащий кольцевой корпус с запирающим элементом, манжету, закрепленную на корпусе посредством бандажного кольца, установленного на кольцевом выступе корпуса, в котором бандажное кольцо выполнено разъемным в плоскости, перпендикулярной его образующей, снабжено стяжками, установленными в отверстиях, выполненных в стенке бандажного кольца в осевом его направлении на торцах бондажного кольца выполнены кольцевые радиусные проточки, стяжки выполнены в виде скоб, стержни которых установлены в отверстиях бандажного кольца, а траверсы - в кольцевых проточках. Предложенное изобретение позволяет повысить технологичность изготовления и сборки клапана за счет упрощения крепления манжеты на корпусе клапана и повышения технологичности его сборки. Суть изобретения поясняется чертежами, где на фиг. 1 - изображен общий вид клапана на фиг. 2 - разрез А-А фиг. 1 на фиг. 3 - разрез Б-Б фиг. 1 на фиг. 4 - схема сборки клапана. Искусственный клапан сердца содержит кольцевой корпус 1 (фиг. 1 - 4) с отверстием для протока крови, запирающий элемент, например в виде двух лепестков 2, установленных шарнирно в корпусе 1 манжету 3 с бандажным кольцом 4, выполненным разъемным в плоскости, перпендикулярной его образующей и установленным на кольцевом выступе 5 корпуса 1 клапана на корпусе 1 посредством бандажного кольца 4 закреплена эластичная ткань 6 для крепления клапана при имплантации, а разъемные части бандажного кольца 4 соединены между собой посредством стяжек (в виде скоб) 7, установленные в отверстиях 8 бандажного кольца 4 стяжки выполнены в виде по меньшей мере двух скоб со стержнями 9 и траверсами 10 разъемные части бандажного кольца 4 выполнены на торцах 11 с кольцевыми радиусными проточками 12 для размещения траверс 10 скоб 7. Для изготовления клапана применяют материалы, обладающие биологической совместимостью, не способствующие образованию тромбов (например титан, углеситалл, ткань из полиэфирных волокон). Клапан при имплантации крепится в сердце посредством пришивной манжеты 3 вместо удаленного пораженного естественного клапана сердца. Работа клапана заключается в следующем запирающий элемент 2 клапана сердца реагирует на поток крови, обеспечивая быстрое открытие клапана канала при нагнетании крови сердцем и его быстрое перекрытие при расслаблении сердца, предотвращая обратный переток крови через клапан. В открытом положении клапана обеспечивается достаточное поперечное сечение канала для прохождения через него потока крови со свободным протеканием и минимальным гидравлическим сопротивлением. Выполнение в предложенном изобретении бандажного кольца 4 разъемным с соединением его частей посредством стяжек в виде скоб 7 при креплении эластичной ткани 6 на корпусе 1 клапана обеспечивает упрощение его конструкции, повышает технологичность изготовления и сборки клапана. Клапан собирают в последовательности согласно схемы сборки (фиг. 4). Эластичный материал 6 размещают на корпусе 1 клапана затем одевают разъемные части 13 и 14 бандажного кольца 4 на корпус 1 с защемлением эластичного материала 6 между кольцевым выступом 5 корпуса 1 и уступами 15 частей 13 и 14 бандажного кольца 4. Скобы 7 устанавливают стержнями 9 в отверстия 8 частей 13 и 14 и стягивают последние между собой с загибом свободных концов стержней 9 скоб 7 и формированием траверс 10 в соответствии с кольцевыми проточками 12. После этого обволакивают эластичную ткань 6 на бандажное кольцо 4 и сшивают ее на одном из торцов клапана. Фиг. 4 оставитель А.И. Сорокин Редактор В.Н. Позняк Корректор Т.Н. Никитина Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
