Приемный бункер

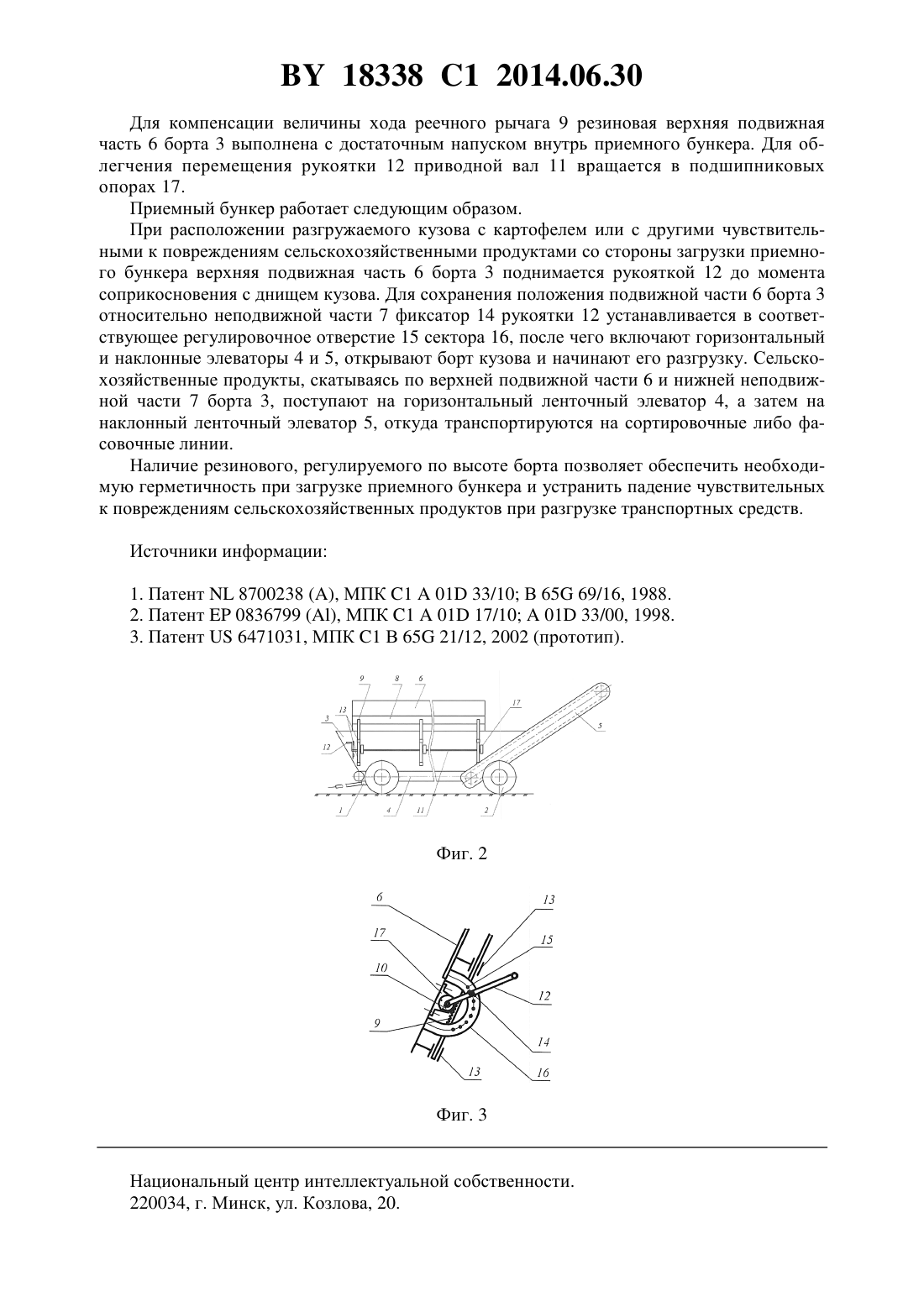

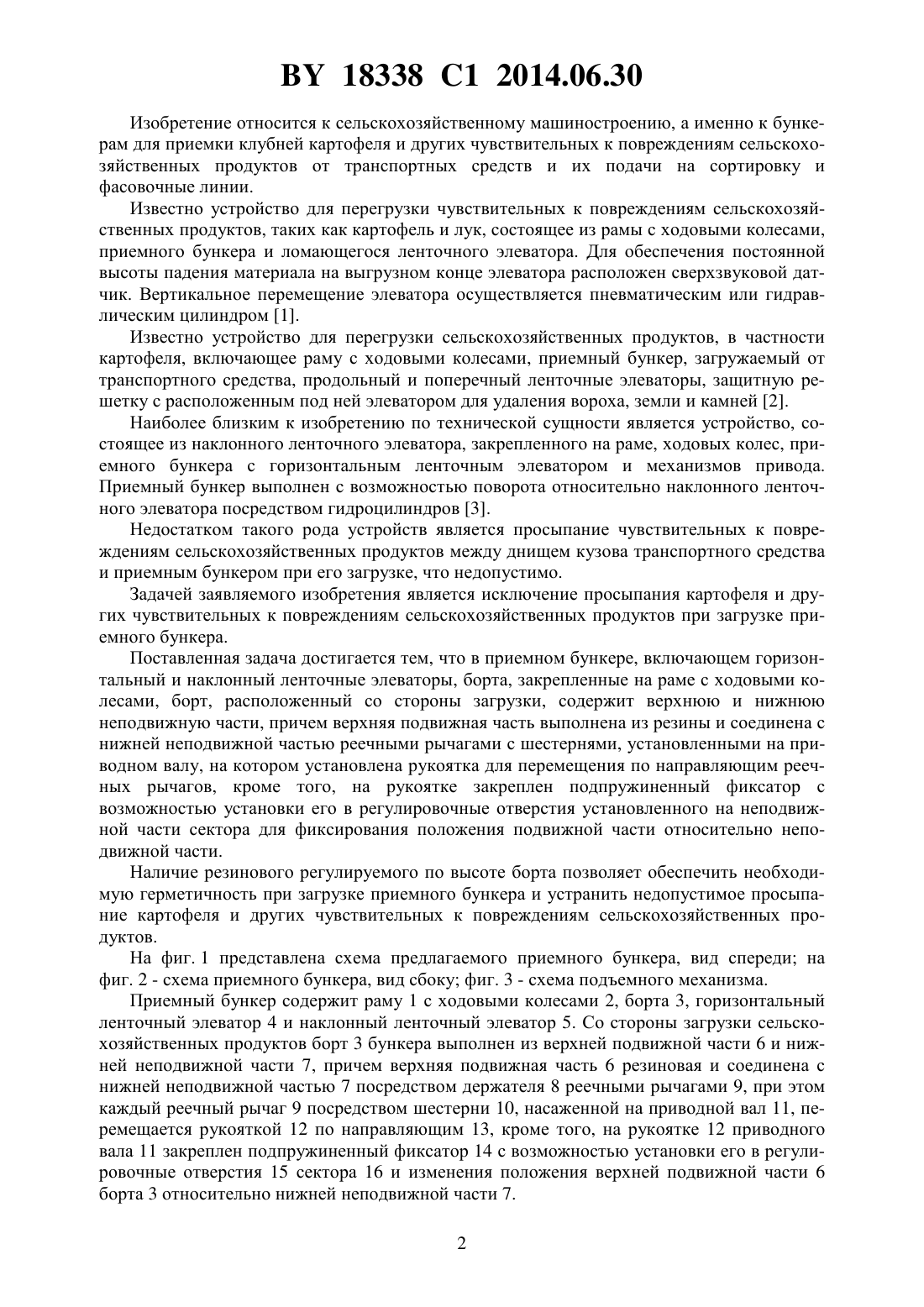

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Рапинчук Александр Леонидович Комлач Дмитрий Иванович Лавор Бронислав Львович Голдыбан Виктор Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Приемный бункер, включающий горизонтальный и наклонный ленточные элеваторы,борта, закрепленные на раме с ходовыми колесами, отличающийся тем, что борт, расположенный со стороны загрузки, содержит верхнюю подвижную и нижнюю неподвижную части, причем верхняя подвижная часть выполнена из резины и соединена с нижней неподвижной частью реечными рычагами с шестернями, установленными на приводном валу,на котором установлена рукоятка для перемещения по направляющим реечных рычагов,кроме того, на рукоятке закреплен подпружиненный фиксатор с возможностью установки его в регулировочные отверстия установленного на неподвижной части сектора для фиксирования положения подвижной части относительно неподвижной части. 18338 1 2014.06.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к бункерам для приемки клубней картофеля и других чувствительных к повреждениям сельскохозяйственных продуктов от транспортных средств и их подачи на сортировку и фасовочные линии. Известно устройство для перегрузки чувствительных к повреждениям сельскохозяйственных продуктов, таких как картофель и лук, состоящее из рамы с ходовыми колесами,приемного бункера и ломающегося ленточного элеватора. Для обеспечения постоянной высоты падения материала на выгрузном конце элеватора расположен сверхзвуковой датчик. Вертикальное перемещение элеватора осуществляется пневматическим или гидравлическим цилиндром 1. Известно устройство для перегрузки сельскохозяйственных продуктов, в частности картофеля, включающее раму с ходовыми колесами, приемный бункер, загружаемый от транспортного средства, продольный и поперечный ленточные элеваторы, защитную решетку с расположенным под ней элеватором для удаления вороха, земли и камней 2. Наиболее близким к изобретению по технической сущности является устройство, состоящее из наклонного ленточного элеватора, закрепленного на раме, ходовых колес, приемного бункера с горизонтальным ленточным элеватором и механизмов привода. Приемный бункер выполнен с возможностью поворота относительно наклонного ленточного элеватора посредством гидроцилиндров 3. Недостатком такого рода устройств является просыпание чувствительных к повреждениям сельскохозяйственных продуктов между днищем кузова транспортного средства и приемным бункером при его загрузке, что недопустимо. Задачей заявляемого изобретения является исключение просыпания картофеля и других чувствительных к повреждениям сельскохозяйственных продуктов при загрузке приемного бункера. Поставленная задача достигается тем, что в приемном бункере, включающем горизонтальный и наклонный ленточные элеваторы, борта, закрепленные на раме с ходовыми колесами, борт, расположенный со стороны загрузки, содержит верхнюю и нижнюю неподвижную части, причем верхняя подвижная часть выполнена из резины и соединена с нижней неподвижной частью реечными рычагами с шестернями, установленными на приводном валу, на котором установлена рукоятка для перемещения по направляющим реечных рычагов, кроме того, на рукоятке закреплен подпружиненный фиксатор с возможностью установки его в регулировочные отверстия установленного на неподвижной части сектора для фиксирования положения подвижной части относительно неподвижной части. Наличие резинового регулируемого по высоте борта позволяет обеспечить необходимую герметичность при загрузке приемного бункера и устранить недопустимое просыпание картофеля и других чувствительных к повреждениям сельскохозяйственных продуктов. На фиг. 1 представлена схема предлагаемого приемного бункера, вид спереди на фиг. 2 - схема приемного бункера, вид сбоку фиг. 3 - схема подъемного механизма. Приемный бункер содержит раму 1 с ходовыми колесами 2, борта 3, горизонтальный ленточный элеватор 4 и наклонный ленточный элеватор 5. Со стороны загрузки сельскохозяйственных продуктов борт 3 бункера выполнен из верхней подвижной части 6 и нижней неподвижной части 7, причем верхняя подвижная часть 6 резиновая и соединена с нижней неподвижной частью 7 посредством держателя 8 реечными рычагами 9, при этом каждый реечный рычаг 9 посредством шестерни 10, насаженной на приводной вал 11, перемещается рукояткой 12 по направляющим 13, кроме того, на рукоятке 12 приводного вала 11 закреплен подпружиненный фиксатор 14 с возможностью установки его в регулировочные отверстия 15 сектора 16 и изменения положения верхней подвижной части 6 борта 3 относительно нижней неподвижной части 7. 2 18338 1 2014.06.30 Для компенсации величины ходареечного рычага 9 резиновая верхняя подвижная часть 6 борта 3 выполнена с достаточным напуском внутрь приемного бункера. Для облегчения перемещения рукоятки 12 приводной вал 11 вращается в подшипниковых опорах 17. Приемный бункер работает следующим образом. При расположении разгружаемого кузова с картофелем или с другими чувствительными к повреждениям сельскохозяйственными продуктами со стороны загрузки приемного бункера верхняя подвижная часть 6 борта 3 поднимается рукояткой 12 до момента соприкосновения с днищем кузова. Для сохранения положения подвижной части 6 борта 3 относительно неподвижной части 7 фиксатор 14 рукоятки 12 устанавливается в соответствующее регулировочное отверстие 15 сектора 16, после чего включают горизонтальный и наклонные элеваторы 4 и 5, открывают борт кузова и начинают его разгрузку. Сельскохозяйственные продукты, скатываясь по верхней подвижной части 6 и нижней неподвижной части 7 борта 3, поступают на горизонтальный ленточный элеватор 4, а затем на наклонный ленточный элеватор 5, откуда транспортируются на сортировочные либо фасовочные линии. Наличие резинового, регулируемого по высоте борта позволяет обеспечить необходимую герметичность при загрузке приемного бункера и устранить падение чувствительных к повреждениям сельскохозяйственных продуктов при разгрузке транспортных средств. Источники информации 1. Патент 8700238 , МПК 101 33/10 В 65 69/16, 1988. 2. Патент 0836799 , МПК 101 17/1001 33/00, 1998. 3. Патент 6471031, МПК 1 В 65 21/12, 2002 (прототип). Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
