Устройство для ударно-центробежного дробления материала

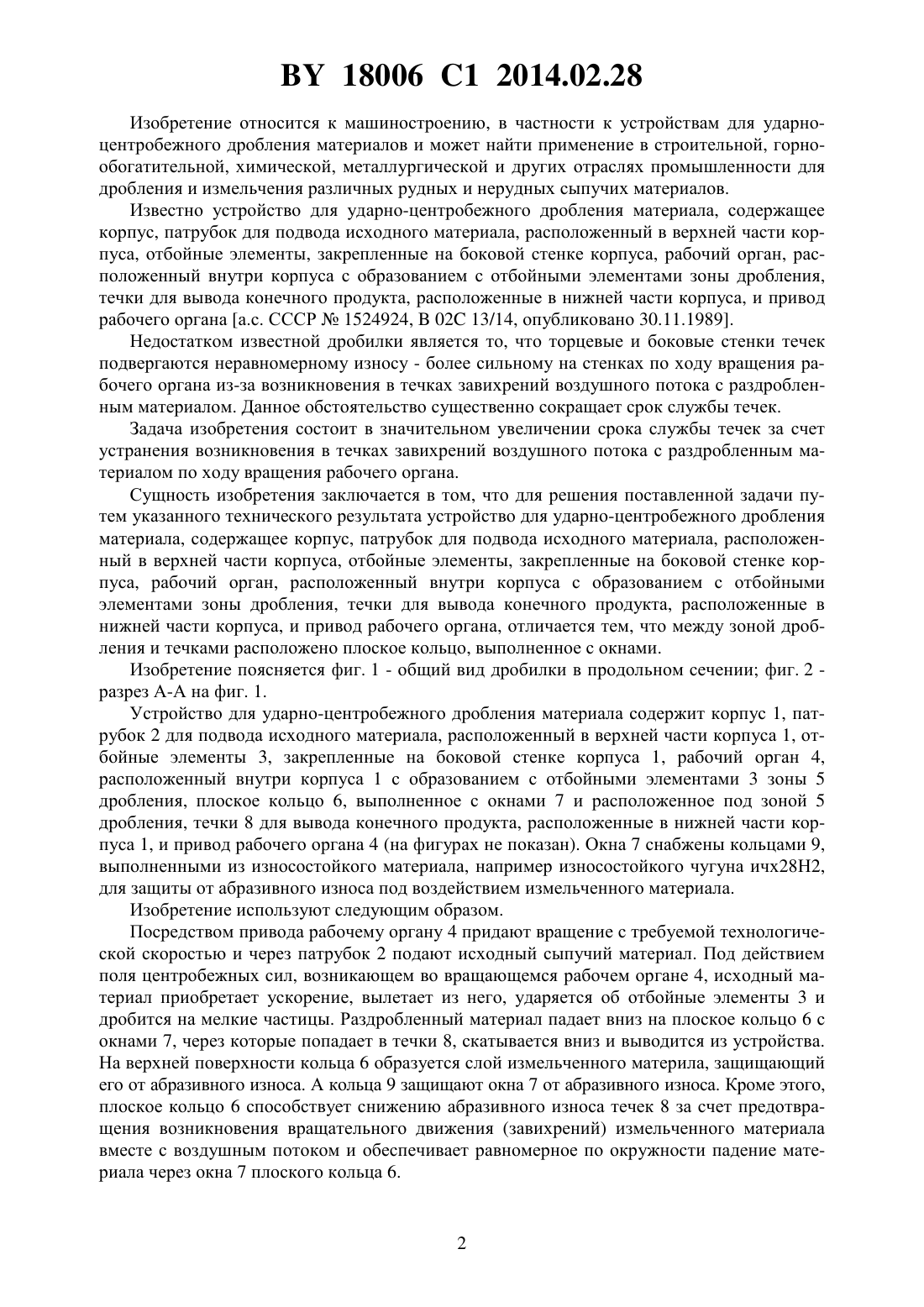

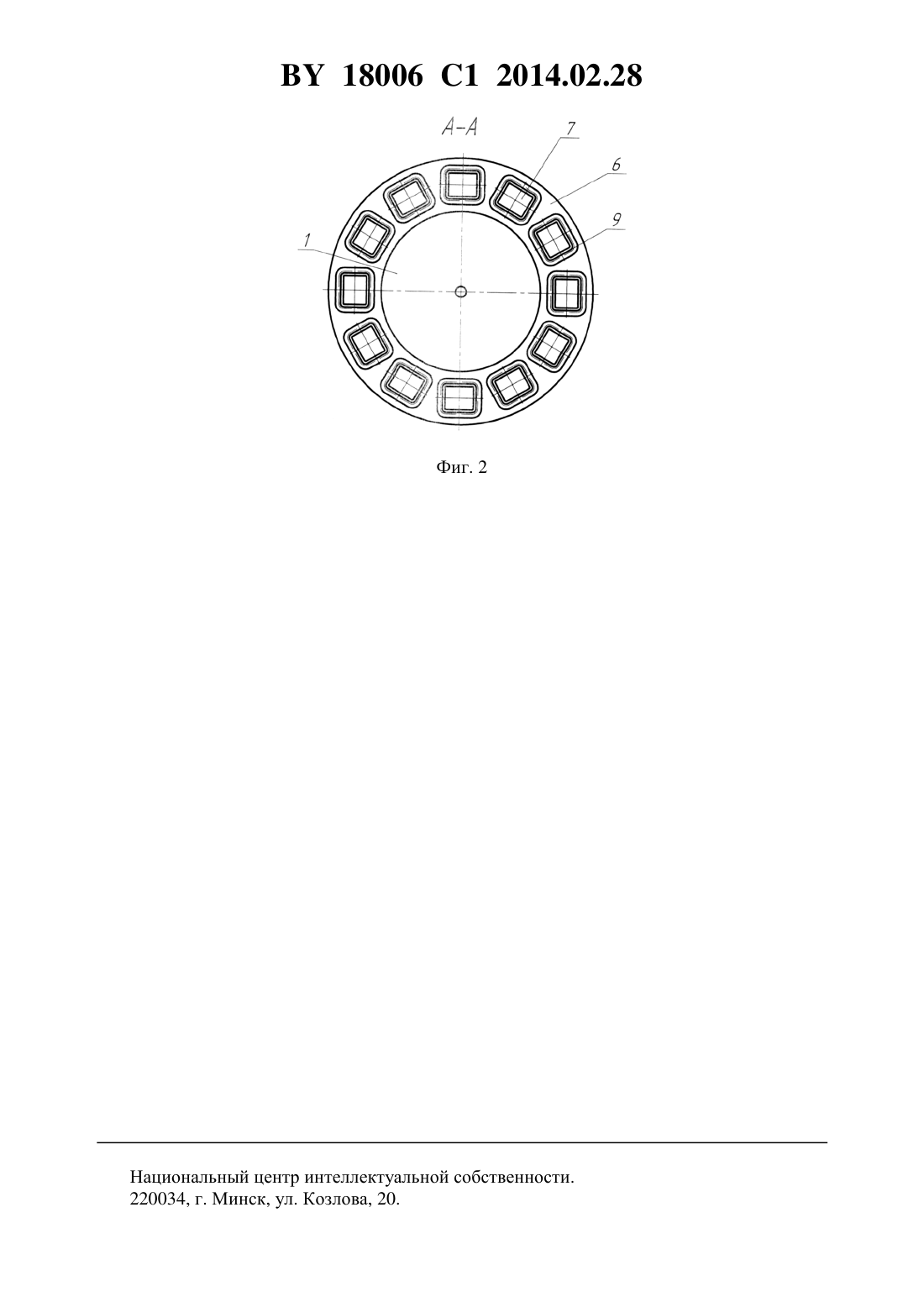

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Бородавко Владимир ИвановичБороха Эдуард ЛеонидовичБутяев Александр ГригорьевичВоробьв Владимир ВасильевичГоробец Анатолий ВикторовичКозин Александр Юрьевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Устройство для ударно-центробежного дробления материала, содержащее корпус,патрубок для подвода исходного материала, расположенный в верхней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, рабочий орган, расположенный внутри корпуса с образованием с отбойными элементами зоны дробления, течки для вывода конечного продукта, расположенные в нижней части корпуса, и привод рабочего органа, отличающееся тем, что между зоной дробления и течками расположено плоское кольцо, выполненное с окнами. 18006 1 2014.02.28 Изобретение относится к машиностроению, в частности к устройствам для ударноцентробежного дробления материалов и может найти применение в строительной, горнообогатительной, химической, металлургической и других отраслях промышленности для дробления и измельчения различных рудных и нерудных сыпучих материалов. Известно устройство для ударно-центробежного дробления материала, содержащее корпус, патрубок для подвода исходного материала, расположенный в верхней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, рабочий орган, расположенный внутри корпуса с образованием с отбойными элементами зоны дробления,течки для вывода конечного продукта, расположенные в нижней части корпуса, и привод рабочего органа а.с. СССР 1524924,02 13/14, опубликовано 30.11.1989. Недостатком известной дробилки является то, что торцевые и боковые стенки течек подвергаются неравномерному износу - более сильному на стенках по ходу вращения рабочего органа из-за возникновения в течках завихрений воздушного потока с раздробленным материалом. Данное обстоятельство существенно сокращает срок службы течек. Задача изобретения состоит в значительном увеличении срока службы течек за счет устранения возникновения в течках завихрений воздушного потока с раздробленным материалом по ходу вращения рабочего органа. Сущность изобретения заключается в том, что для решения поставленной задачи путем указанного технического результата устройство для ударно-центробежного дробления материала, содержащее корпус, патрубок для подвода исходного материала, расположенный в верхней части корпуса, отбойные элементы, закрепленные на боковой стенке корпуса, рабочий орган, расположенный внутри корпуса с образованием с отбойными элементами зоны дробления, течки для вывода конечного продукта, расположенные в нижней части корпуса, и привод рабочего органа, отличается тем, что между зоной дробления и течками расположено плоское кольцо, выполненное с окнами. Изобретение поясняется фиг. 1 - общий вид дробилки в продольном сечении фиг. 2 разрез А-А на фиг. 1. Устройство для ударно-центробежного дробления материала содержит корпус 1, патрубок 2 для подвода исходного материала, расположенный в верхней части корпуса 1, отбойные элементы 3, закрепленные на боковой стенке корпуса 1, рабочий орган 4,расположенный внутри корпуса 1 с образованием с отбойными элементами 3 зоны 5 дробления, плоское кольцо 6, выполненное с окнами 7 и расположенное под зоной 5 дробления, течки 8 для вывода конечного продукта, расположенные в нижней части корпуса 1, и привод рабочего органа 4 (на фигурах не показан). Окна 7 снабжены кольцами 9,выполненными из износостойкого материала, например износостойкого чугуна ичх 28 Н 2,для защиты от абразивного износа под воздействием измельченного материала. Изобретение используют следующим образом. Посредством привода рабочему органу 4 придают вращение с требуемой технологической скоростью и через патрубок 2 подают исходный сыпучий материал. Под действием поля центробежных сил, возникающем во вращающемся рабочем органе 4, исходный материал приобретает ускорение, вылетает из него, ударяется об отбойные элементы 3 и дробится на мелкие частицы. Раздробленный материал падает вниз на плоское кольцо 6 с окнами 7, через которые попадает в течки 8, скатывается вниз и выводится из устройства. На верхней поверхности кольца 6 образуется слой измельченного материла, защищающий его от абразивного износа. А кольца 9 защищают окна 7 от абразивного износа. Кроме этого,плоское кольцо 6 способствует снижению абразивного износа течек 8 за счет предотвращения возникновения вращательного движения (завихрений) измельченного материала вместе с воздушным потоком и обеспечивает равномерное по окружности падение материала через окна 7 плоского кольца 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
