Установка для ударно-центробежного дробления материалов

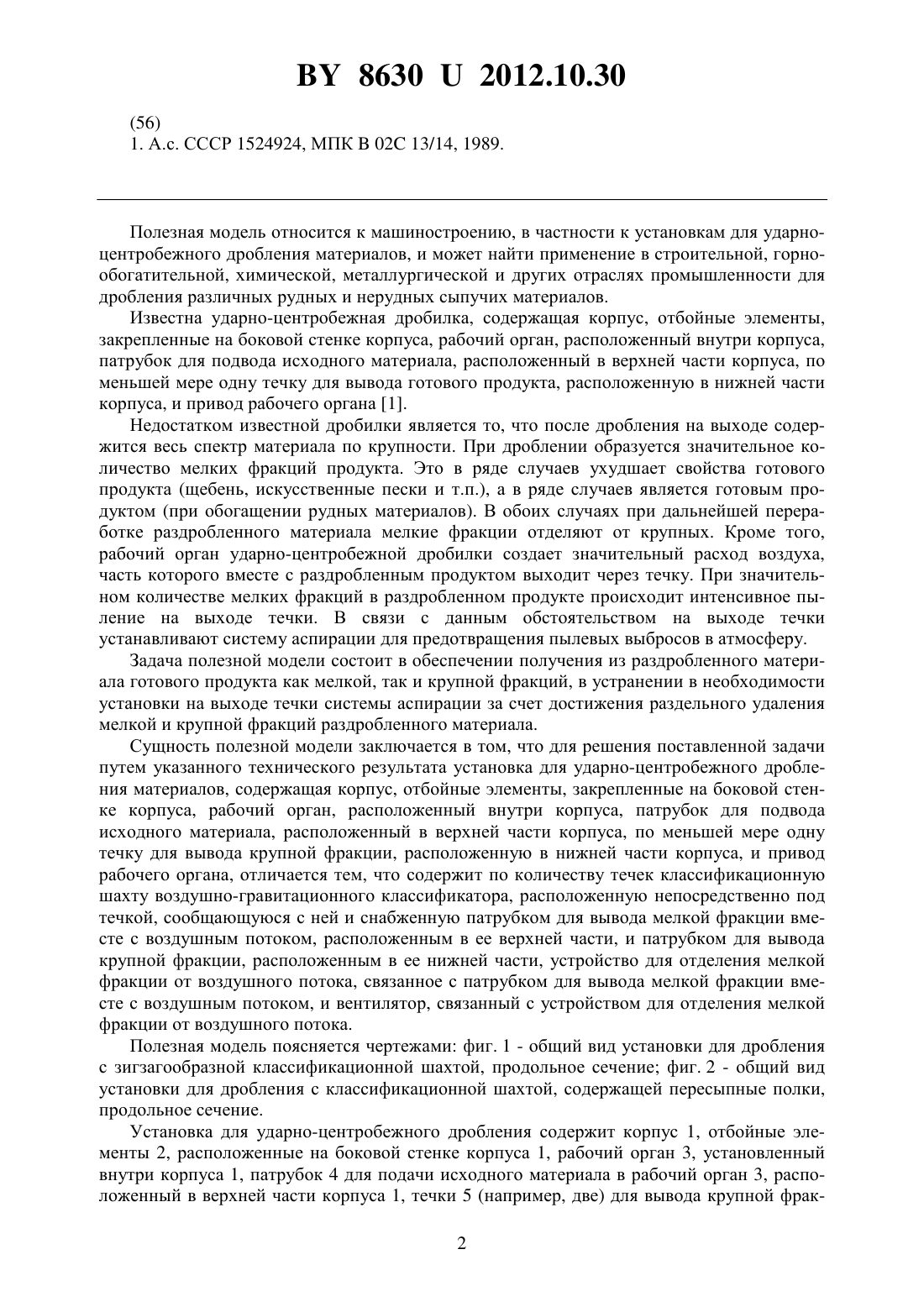

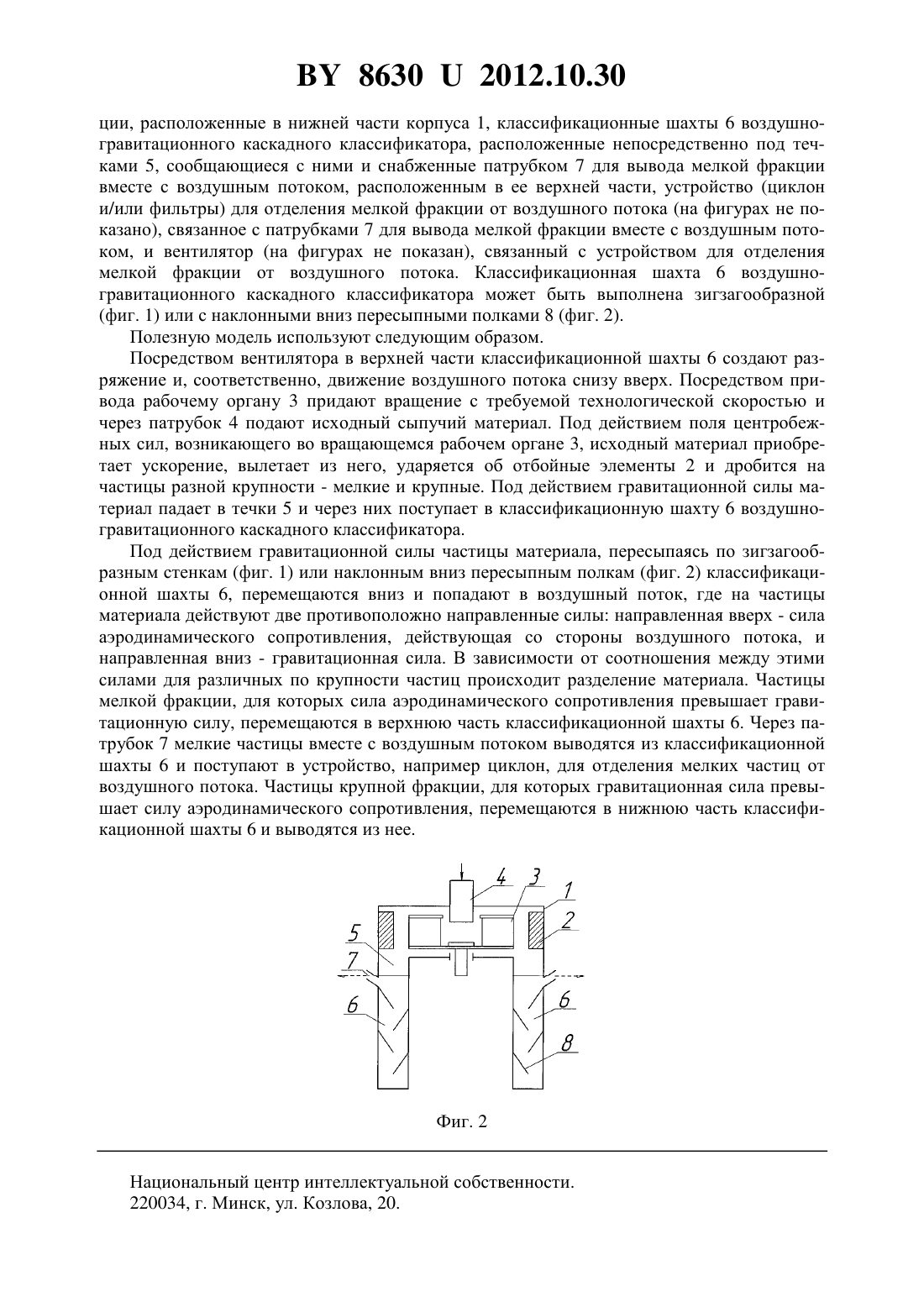

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Бородавко Владимир ИвановичБутяев Александр ГригорьевичВоробьв Владимир ВасильевичИванов Евгений НиколаевичКозин Александр ЮрьевичКрасильников Владимир АлександровичТаболич Андрей ВикторовичШиманович Птр ПавловичШиманович Оксана Петровна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Установка для ударно-центробежного дробления материалов, содержащая корпус, отбойные элементы, закрепленные на боковой стенке корпуса, рабочий орган, расположенный внутри корпуса, патрубок для подвода исходного материала, расположенный в верхней части корпуса, по меньшей мере одну течку для вывода крупной фракции, расположенную в нижней части корпуса, и привод рабочего органа, отличающаяся тем, что содержит по количеству течек классификационную шахту воздушно-гравитационного классификатора, расположенную непосредственно под течкой, сообщающуюся с ней и снабженную патрубком для вывода мелкой фракции вместе с воздушным потоком, расположенным в ее верхней части, и патрубком для вывода крупной фракции, расположенным в ее нижней части, устройство для отделения мелкой фракции от воздушного потока, связанное с патрубком для вывода мелкой фракции вместе с воздушным потоком, и вентилятор, связанный с устройством для отделения мелкой фракции от воздушного потока. Полезная модель относится к машиностроению, в частности к установкам для ударноцентробежного дробления материалов, и может найти применение в строительной, горнообогатительной, химической, металлургической и других отраслях промышленности для дробления различных рудных и нерудных сыпучих материалов. Известна ударно-центробежная дробилка, содержащая корпус, отбойные элементы,закрепленные на боковой стенке корпуса, рабочий орган, расположенный внутри корпуса,патрубок для подвода исходного материала, расположенный в верхней части корпуса, по меньшей мере одну течку для вывода готового продукта, расположенную в нижней части корпуса, и привод рабочего органа 1. Недостатком известной дробилки является то, что после дробления на выходе содержится весь спектр материала по крупности. При дроблении образуется значительное количество мелких фракций продукта. Это в ряде случаев ухудшает свойства готового продукта (щебень, искусственные пески и т.п.), а в ряде случаев является готовым продуктом (при обогащении рудных материалов). В обоих случаях при дальнейшей переработке раздробленного материала мелкие фракции отделяют от крупных. Кроме того,рабочий орган ударно-центробежной дробилки создает значительный расход воздуха,часть которого вместе с раздробленным продуктом выходит через течку. При значительном количестве мелких фракций в раздробленном продукте происходит интенсивное пыление на выходе течки. В связи с данным обстоятельством на выходе течки устанавливают систему аспирации для предотвращения пылевых выбросов в атмосферу. Задача полезной модели состоит в обеспечении получения из раздробленного материала готового продукта как мелкой, так и крупной фракций, в устранении в необходимости установки на выходе течки системы аспирации за счет достижения раздельного удаления мелкой и крупной фракций раздробленного материала. Сущность полезной модели заключается в том, что для решения поставленной задачи путем указанного технического результата установка для ударно-центробежного дробления материалов, содержащая корпус, отбойные элементы, закрепленные на боковой стенке корпуса, рабочий орган, расположенный внутри корпуса, патрубок для подвода исходного материала, расположенный в верхней части корпуса, по меньшей мере одну течку для вывода крупной фракции, расположенную в нижней части корпуса, и привод рабочего органа, отличается тем, что содержит по количеству течек классификационную шахту воздушно-гравитационного классификатора, расположенную непосредственно под течкой, сообщающуюся с ней и снабженную патрубком для вывода мелкой фракции вместе с воздушным потоком, расположенным в ее верхней части, и патрубком для вывода крупной фракции, расположенным в ее нижней части, устройство для отделения мелкой фракции от воздушного потока, связанное с патрубком для вывода мелкой фракции вместе с воздушным потоком, и вентилятор, связанный с устройством для отделения мелкой фракции от воздушного потока. Полезная модель поясняется чертежами фиг. 1 - общий вид установки для дробления с зигзагообразной классификационной шахтой, продольное сечение фиг. 2 - общий вид установки для дробления с классификационной шахтой, содержащей пересыпные полки,продольное сечение. Установка для ударно-центробежного дробления содержит корпус 1, отбойные элементы 2, расположенные на боковой стенке корпуса 1, рабочий орган 3, установленный внутри корпуса 1, патрубок 4 для подачи исходного материала в рабочий орган 3, расположенный в верхней части корпуса 1, течки 5 (например, две) для вывода крупной фрак 2 86302012.10.30 ции, расположенные в нижней части корпуса 1, классификационные шахты 6 воздушногравитационного каскадного классификатора, расположенные непосредственно под течками 5, сообщающиеся с ними и снабженные патрубком 7 для вывода мелкой фракции вместе с воздушным потоком, расположенным в ее верхней части, устройство (циклон и/или фильтры) для отделения мелкой фракции от воздушного потока (на фигурах не показано), связанное с патрубками 7 для вывода мелкой фракции вместе с воздушным потоком, и вентилятор (на фигурах не показан), связанный с устройством для отделения мелкой фракции от воздушного потока. Классификационная шахта 6 воздушногравитационного каскадного классификатора может быть выполнена зигзагообразной(фиг. 1) или с наклонными вниз пересыпными полками 8 (фиг. 2). Полезную модель используют следующим образом. Посредством вентилятора в верхней части классификационной шахты 6 создают разряжение и, соответственно, движение воздушного потока снизу вверх. Посредством привода рабочему органу 3 придают вращение с требуемой технологической скоростью и через патрубок 4 подают исходный сыпучий материал. Под действием поля центробежных сил, возникающего во вращающемся рабочем органе 3, исходный материал приобретает ускорение, вылетает из него, ударяется об отбойные элементы 2 и дробится на частицы разной крупности - мелкие и крупные. Под действием гравитационной силы материал падает в течки 5 и через них поступает в классификационную шахту 6 воздушногравитационного каскадного классификатора. Под действием гравитационной силы частицы материала, пересыпаясь по зигзагообразным стенкам (фиг. 1) или наклонным вниз пересыпным полкам (фиг. 2) классификационной шахты 6, перемещаются вниз и попадают в воздушный поток, где на частицы материала действуют две противоположно направленные силы направленная вверх - сила аэродинамического сопротивления, действующая со стороны воздушного потока, и направленная вниз - гравитационная сила. В зависимости от соотношения между этими силами для различных по крупности частиц происходит разделение материала. Частицы мелкой фракции, для которых сила аэродинамического сопротивления превышает гравитационную силу, перемещаются в верхнюю часть классификационной шахты 6. Через патрубок 7 мелкие частицы вместе с воздушным потоком выводятся из классификационной шахты 6 и поступают в устройство, например циклон, для отделения мелких частиц от воздушного потока. Частицы крупной фракции, для которых гравитационная сила превышает силу аэродинамического сопротивления, перемещаются в нижнюю часть классификационной шахты 6 и выводятся из нее. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
