Ковш канатного скрепера для добычи сапропеля

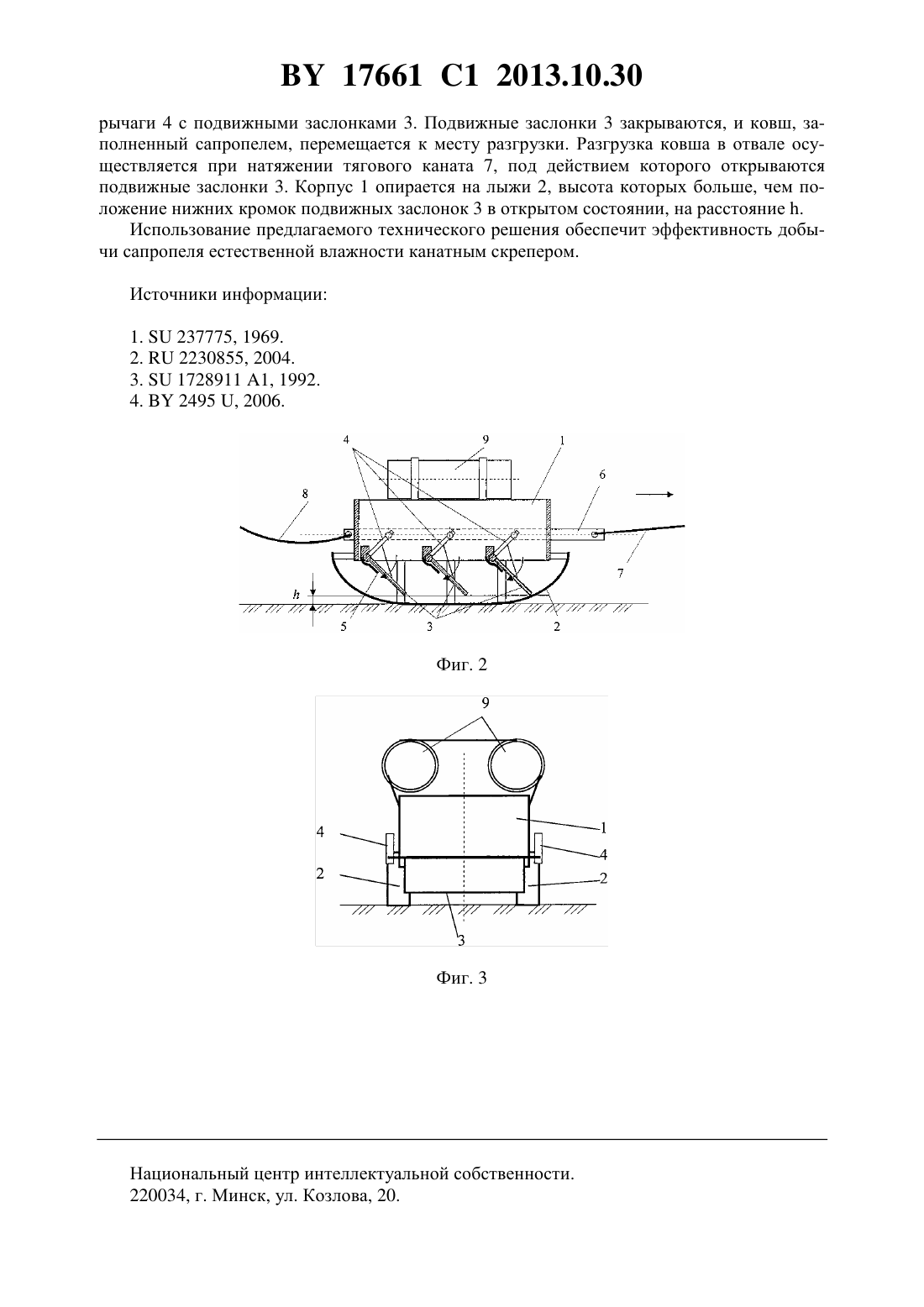

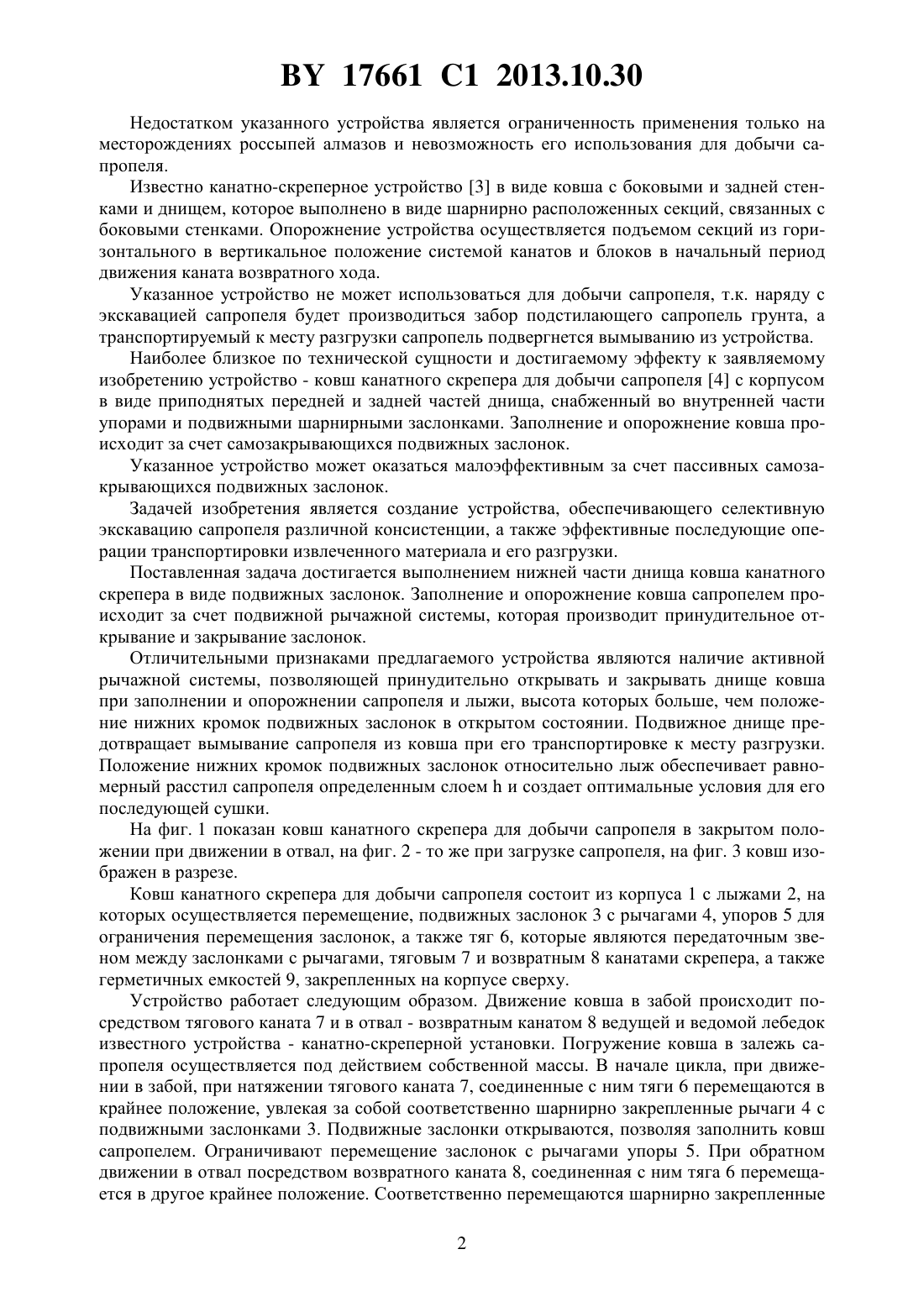

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОВШ КАНАТНОГО СКРЕПЕРА ДЛЯ ДОБЫЧИ САПРОПЕЛЯ(71) Заявитель Государственное научное учреждение Институт природопользования Национальной академии наук Беларуси(72) Авторы Курзо Борис Валентинович Гайдукевич Олег Михайлович Лебедев Валерий Федорович Басалай Григорий Антонович(73) Патентообладатель Государственное научное учреждение Институт природопользования Национальной академии наук Беларуси(57) Ковш канатного скрепера для добычи сапропеля, содержащий корпус, в нижней части которого шарнирно закреплены рычаги с подвижными открывающимися заслонками,герметичные емкости, закрепленные на корпусе сверху, тяговый и возвратный канаты,отличающийся тем, что подвижные открывающиеся заслонки связаны с канатами тягой,при этом корпус опирается на лыжи, высота которых больше, чем положение нижних кромок подвижных открывающихся заслонок в открытом состоянии. Фиг. 1 Изобретение относится к рабочим органам землеройных машин с канатной тягой и предназначено для добычи сапропеля, залегающего в озерах и под торфяной залежью. Известен подводный скреперный ковш 1 с крылообразными камерами, горизонтальными подкрылками и балластными цистернами с кингстонами для уменьшения гидравлического сопротивления и снижения энергоемкости скреперования. Недостатком устройства является сложность исполнения, т.к. оно предназначено для добычи полезных ископаемых со дна морей и океанов. Известен скрепер для разработки русловых россыпных месторождений 2. Для повышения производительности и эффективности работы устройство снабжено утяжеляющими элементами, которые выполняются в виде брусков, закрепленных на боковых стенках. 17661 1 2013.10.30 Недостатком указанного устройства является ограниченность применения только на месторождениях россыпей алмазов и невозможность его использования для добычи сапропеля. Известно канатно-скреперное устройство 3 в виде ковша с боковыми и задней стенками и днищем, которое выполнено в виде шарнирно расположенных секций, связанных с боковыми стенками. Опорожнение устройства осуществляется подъемом секций из горизонтального в вертикальное положение системой канатов и блоков в начальный период движения каната возвратного хода. Указанное устройство не может использоваться для добычи сапропеля, т.к. наряду с экскавацией сапропеля будет производиться забор подстилающего сапропель грунта, а транспортируемый к месту разгрузки сапропель подвергнется вымыванию из устройства. Наиболее близкое по технической сущности и достигаемому эффекту к заявляемому изобретению устройство - ковш канатного скрепера для добычи сапропеля 4 с корпусом в виде приподнятых передней и задней частей днища, снабженный во внутренней части упорами и подвижными шарнирными заслонками. Заполнение и опорожнение ковша происходит за счет самозакрывающихся подвижных заслонок. Указанное устройство может оказаться малоэффективным за счет пассивных самозакрывающихся подвижных заслонок. Задачей изобретения является создание устройства, обеспечивающего селективную экскавацию сапропеля различной консистенции, а также эффективные последующие операции транспортировки извлеченного материала и его разгрузки. Поставленная задача достигается выполнением нижней части днища ковша канатного скрепера в виде подвижных заслонок. Заполнение и опорожнение ковша сапропелем происходит за счет подвижной рычажной системы, которая производит принудительное открывание и закрывание заслонок. Отличительными признаками предлагаемого устройства являются наличие активной рычажной системы, позволяющей принудительно открывать и закрывать днище ковша при заполнении и опорожнении сапропеля и лыжи, высота которых больше, чем положение нижних кромок подвижных заслонок в открытом состоянии. Подвижное днище предотвращает вымывание сапропеля из ковша при его транспортировке к месту разгрузки. Положение нижних кромок подвижных заслонок относительно лыж обеспечивает равномерный расстил сапропеля определенным слоеми создает оптимальные условия для его последующей сушки. На фиг. 1 показан ковш канатного скрепера для добычи сапропеля в закрытом положении при движении в отвал, на фиг. 2 - то же при загрузке сапропеля, на фиг. 3 ковш изображен в разрезе. Ковш канатного скрепера для добычи сапропеля состоит из корпуса 1 с лыжами 2, на которых осуществляется перемещение, подвижных заслонок 3 с рычагами 4, упоров 5 для ограничения перемещения заслонок, а также тяг 6, которые являются передаточным звеном между заслонками с рычагами, тяговым 7 и возвратным 8 канатами скрепера, а также герметичных емкостей 9, закрепленных на корпусе сверху. Устройство работает следующим образом. Движение ковша в забой происходит посредством тягового каната 7 и в отвал - возвратным канатом 8 ведущей и ведомой лебедок известного устройства - канатно-скреперной установки. Погружение ковша в залежь сапропеля осуществляется под действием собственной массы. В начале цикла, при движении в забой, при натяжении тягового каната 7, соединенные с ним тяги 6 перемещаются в крайнее положение, увлекая за собой соответственно шарнирно закрепленные рычаги 4 с подвижными заслонками 3. Подвижные заслонки открываются, позволяя заполнить ковш сапропелем. Ограничивают перемещение заслонок с рычагами упоры 5. При обратном движении в отвал посредством возвратного каната 8, соединенная с ним тяга 6 перемещается в другое крайнее положение. Соответственно перемещаются шарнирно закрепленные 2 17661 1 2013.10.30 рычаги 4 с подвижными заслонками 3. Подвижные заслонки 3 закрываются, и ковш, заполненный сапропелем, перемещается к месту разгрузки. Разгрузка ковша в отвале осуществляется при натяжении тягового каната 7, под действием которого открываются подвижные заслонки 3. Корпус 1 опирается на лыжи 2, высота которых больше, чем положение нижних кромок подвижных заслонок 3 в открытом состоянии, на расстояние . Использование предлагаемого технического решения обеспечит эффективность добычи сапропеля естественной влажности канатным скрепером. Источники информации 1.237775, 1969. 2.2230855, 2004. 3.1728911 1, 1992. 4.2495 , 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
